Tek 7834 Storage Oszilloskop

hallo zusammen,

Der schöne 7834 kam defekt an, er konnte nurnoch einen unteren Bildausschnitt darstellen.
Erwischt wurde ein Tantalelko im Vertikalboard, zudem waren das Vertikalboard und das Readout-Board völlig vertrimmt worden.
Dem gehts jetzt wieder gut. Hier zu sehen mit einem Transistor-Kennlinieneinschub.

7834 ist ein einstrahliger 400MHz Speicheroszi mit vier Schächten für Einschübe,
er kann mit dem Elektronenstrahl auf seinem Bildschirm zeichnen und das dann in der Bildröhre selbst festhalten. Sowas ist sehr nützlich, zB zum Darstellen recht langsamer Vorgänge, zum flimmerfreien Darstellen oszillierender Vorgänge, zum Übereinanderspeichern mehrerer Messungen (Abweichungen erkennbar machen)

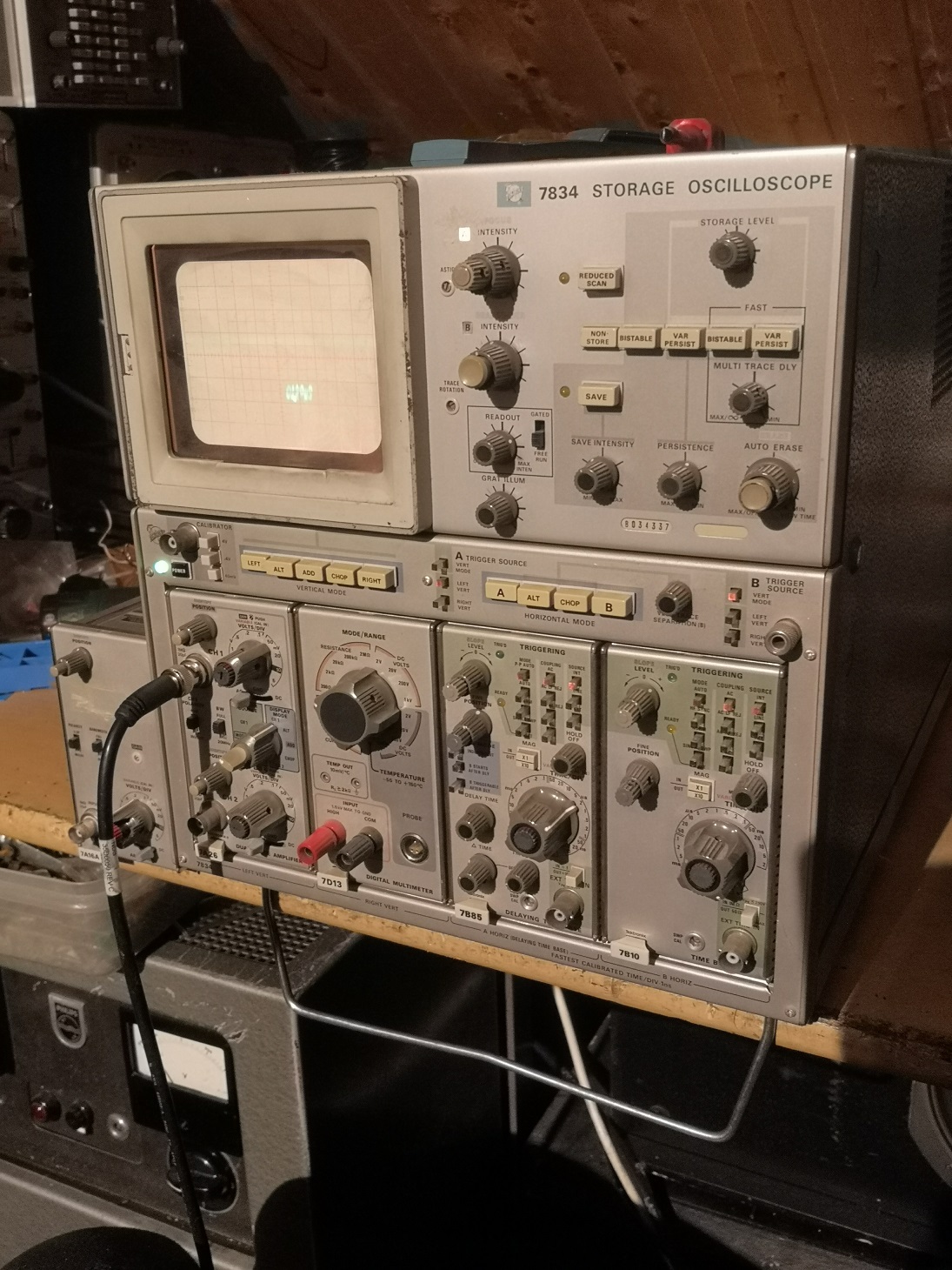

so kam er an.

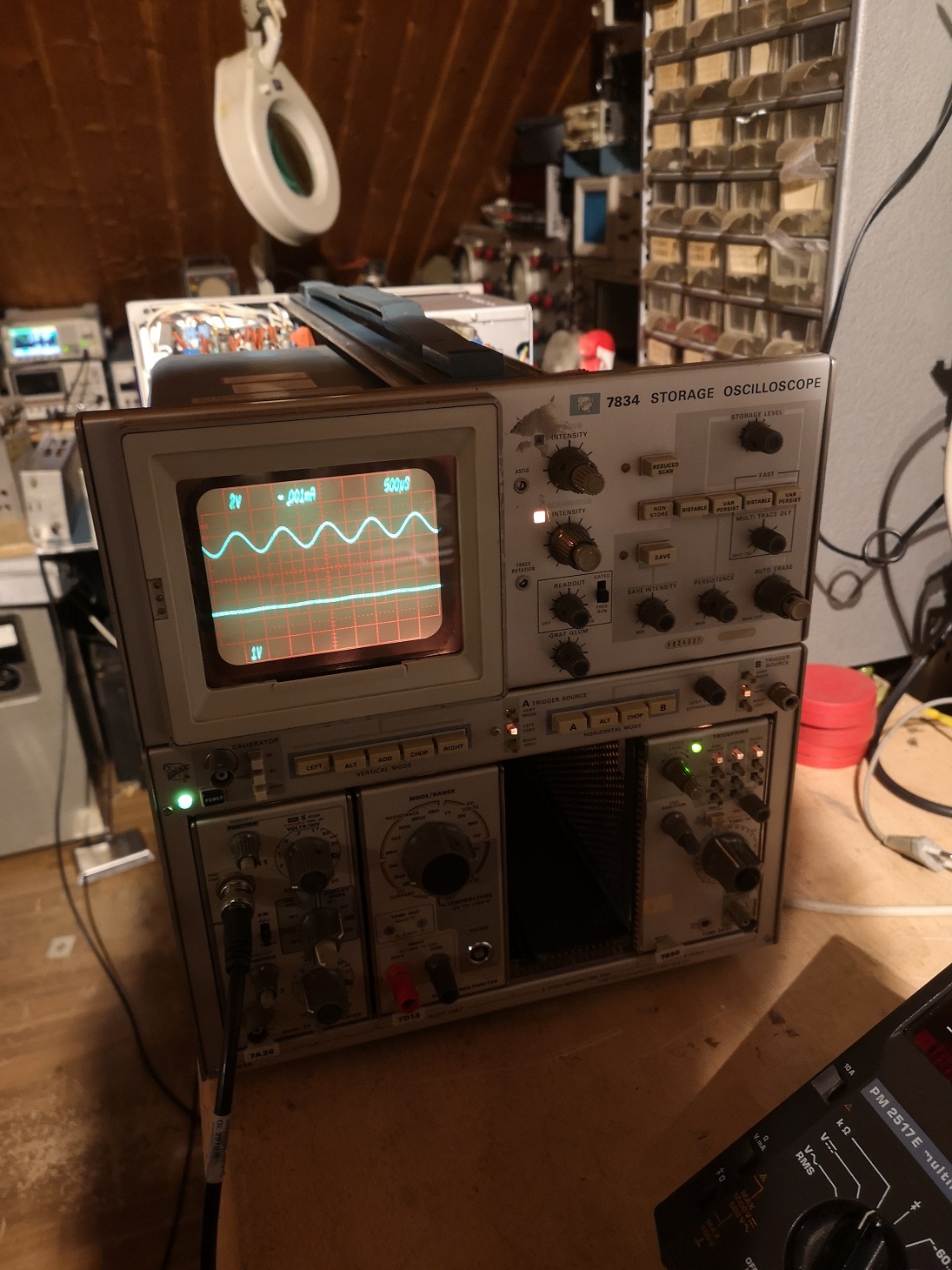

hier hat er seinen Elko bekommen und wurde schonmal grob eingestellt

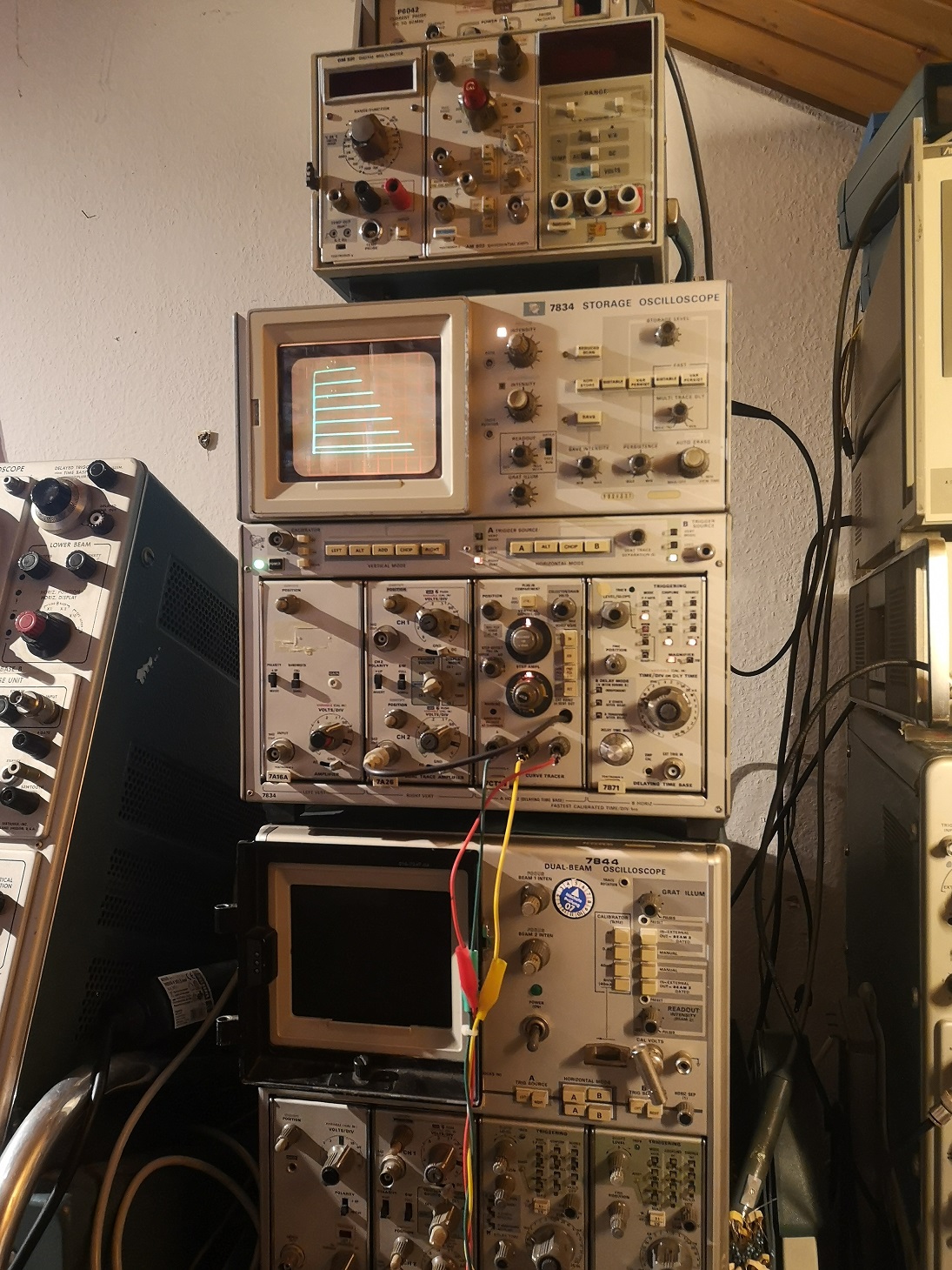

hier hält er eine Transistor-Kurvenschaar im Bildspeicher fest.


loG Martin

Datei-Anhänge
7834-w1.jpg 7834-w1.jpg (26x)

Mime-Type: image/jpeg, 504 kB

7834-w2.jpg 7834-w2.jpg (23x)

Mime-Type: image/jpeg, 407 kB

7834-w3.jpg 7834-w3.jpg (22x)

Mime-Type: image/jpeg, 545 kB
