Re: Oscilloscope Tektronix 454

hallo Volker,

Lüfter ausbauen, unser Forum hat dazu ein par kleine Hinweise und Bilder,
http://www.wumpus-gollum-forum.de/forum/...atur-54_72.html

der 453 ist mechanisch völlig identisch mit dem 454

Scheibchen ausbauen:

Faß mal ins Fenster und drück mit 2 Fingern den innenliegenden Rahmen nach unten.
Er geht dann, oben zuerst, raus, dahinter ist die Scheibe.

nette Grüße
Martin

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
12.10.11 13:59
Volker

WGF-Premiumnutzer

12.10.11 13:59
Volker

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

Hallo zusammen, Hallo Martin,

danke für den Link. Den Lüfter lasse ich mal so, wie er ist. Da ich den Tektronix 454 nicht so oft einsetzen werde und bei einem Defekt ein normaler PC-Lüfter eingebaut werden kann, ist das jetzt nicht so dringend.

Den inneren Plastikrahmen konnte ich herausnehmen. Aber wie die Scheibe zu lösen ist, verstehe ich nicht.

Inzwischen habe ich herausgefunden, wie man den DC-Balance-Abgleich der Eingangsverstärker vornimmt: http://www.reprise.com/host/scopes/scope_balance.asp

Ein ausführlicher Reparaturbericht ist mit den Suchbegriffen Reparaturbericht Tektronix 454 zu finden.



Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

12.10.11 22:28
Volker

WGF-Premiumnutzer

12.10.11 22:28
Volker

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

Hallo zusammen,

jetzt kommt das Tüpfelchen auf dem "i". Die Kunststoffscheibe, die vor dem Bildschirm angebracht ist, zeigt bei meinem Oszilloskop leider eine Unzahl ganz feiner Kratzer, welche über die vielen Jahre des Betriebs entstanden sind und die das Bild leicht verschwommen erscheinen lassen:


Vor der Behandlung


Nach der Politur

Diese feinen Kratzer lassen sich entfernen. Mit Autolackreiniger (keine Autopolitur) werden durch Materialabtrag die vielen kleinen Kratzer herauspoliert. Dieser Autolackreiniger wird auf Englisch "Rubbing" genannt. Dazu reicht ein dicker Tropfen von der milchigen Flüssigkeit auf einem alten Socken aus Baumwolle oder Baumwollmischgewebe. Dieser Tropfen wird auf der Kunststoffscheibe verrieben. Wenn er trocken gerieben worden ist, wird er mit einer sauberen Socke weggewischt. Diesen Vorgang wiederholt man zwei- bis dreimal, bis die feinen Kratzer verschwunden sind. Das dauert nur fünf bis zehn Minuten. Ein paar größere Kratzer sind leider geblieben. Trotzdem ist der Effekt verblüffend. Leider ist es mir nicht gelungen die Scheibe auszubauen. Damit man besser an die Ecken kommt, kann man aber den inneren, schwarzen Kunststoffrahmen leicht enfernen. Dazu drückt man das untere Teil des Rahmens mit zwei Fingern nach unten gegen eine verdeckt angebrachte Blattfeder. Dann kann das Oberteil des Rahmens nach vorne geklappt werden und der Rahmen entnommen werden.

Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 12.10.11 23:28

12.10.11 23:03
nobbyrad58

WGF-Premiumnutzer

12.10.11 23:03
nobbyrad58

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

Hallo Volker!

Es gibt spezielle Acryl.- und Plexiglas Poliermittel. Die schleifen auch ein bisschen von der Oberfläche ab, wirken aber auch aufbauend und versiegelnd, sind also speziell für diese Zwecke hergestellt. Man sollte auf keinen Fall Mittel für Handys oder Flachbildschirme o.ä. nehmen.

MFG Nobby

17.10.11 16:43
Volker

WGF-Premiumnutzer

17.10.11 16:43
Volker

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

Hallo zusammen,

Im nachfolgenden Video ist mein Tektronix 454 mit einem DDS-Generator NWT verbunden, welcher innerhalb von 10 Sekunden von 100 kHz bis 150 MHz ein Sinus-Signal durchsweept. Das Oszilloskop ist mit 50 Ohm abgeschlossen und über 30 cm RG58 mit dem NWT verbunden. Wie man sieht, ist der Frequenzgang leicht wellig. Liegt das entweder am NWT oder am 454 oder an beiden. Mich würde ein Vergleich mit anderen Oszilloskopen interessieren.



Diese Schwankungen sollte man nicht überbewerten. Ein Abfallen auf den 0,707-fachen Spannungswert entspricht -3 dB. Für mich ist das Oszi in Ordnung.

Das Geräusch im Hintergrund ist übrigens der Lüfter von meinem Tektronix 454. Ich finde, er ist etwas laut. Ist das auch noch normal?



Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 17.10.11 16:44

17.10.11 17:08
Martin.M

WGF-Premiumnutzer

17.10.11 17:08
Martin.M

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

hallo Volker,

selbst wenn der Generator kerzengerade arbeiten würde hast du immernoch das Verbindungskabel, daß du als komplexen Widerstand sehen mußt, der über den weiten Frequenzverlauf verteilt Berge und Täler bildet.
Nachweisführung zB durch verlängern / verkürzen, und durchmessen mit einem Time Domain Reflectometer, zB von Tek

Der Lüfter ist ein kompakter kugelgelagerter AC Motor der vorn und hinten einen Tropfen gutes Silikonöl mag.
In der eckigen Aussparung hinten amGerätegehäuse wird ein passend zugeschnittenes Stück Filterschaumstoff (und bitte nur solchen! ) eingesetzt. Dann läuft er schön leise.

nette Grüße
Martin

17.10.11 17:15
Volker

WGF-Premiumnutzer

17.10.11 17:15
Volker

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

Hallo Martin,

ich werde den Versuch mit einem längern Kabel wiederholen. Das Kabel habe ich aber ordnungsgemäß vorne und hinten mit 50 Ohm ageschlossen. Theoretisch dürften keine Reflexionen entstehen. Die Praxis sieht natürlich immer anders aus.

Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

17.10.11 17:33
Klaus

WGF-Premiumnutzer

17.10.11 17:33
Klaus

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

Hallo zusammen,

vor vielen Jahren zeigte ein selbst gebauter Wien-Brücken-Generator eine ähnliche Erscheinung, wenn man die Frequenz schnell manuell durchdrehte.
Damals vermutete ich irgend einen Fehler der thermischen Regelung mittels Kaltleiter (PTC), denn bei langsamer Frequenzänderung zeigte sich das Verhalten nicht. Allerdings handelte es sich um einen Generator für NF bis max. 1 MHz.
Klären konnte ich das Phänomen leider nicht.

Viele Grüße
Klaus

23.10.11 18:40
Volker

WGF-Premiumnutzer

23.10.11 18:40
Volker

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

Hallo zusammen,

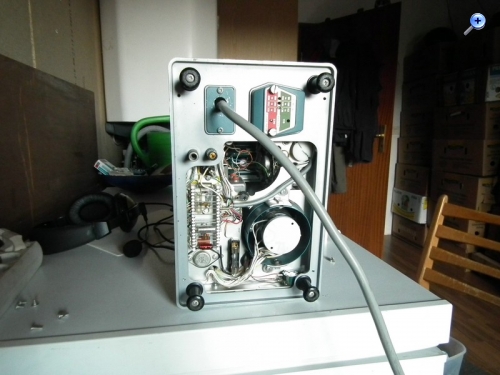

heute habe ich mich ans Herz gefasst und den Lüfter von dem Tektronix 454 ausgebaut. Nachfolgend ein paar Bilder. Viel zu ölen gab es leider nicht. Ich kam nur an die Achse zwischen dem eigentlichen Lüfter und dem Motor heran. Das Geräusch hat sich dadurch nicht geändert.

Der Lüfter ist mit drei Schrauben befestigt, welche auf Gummi gelagert sind. Beim Lösen der Schrauben können sich die Muttern und Unterlegscheiben von den Gummis lösen und ihn das Gerät fallen. Wenn man wie in meinem Fall etwas Glück hat, fallen sie durch Schütteln des Oszilloskops wieder heraus. Der Käfig des Lüfters ist übrigens aus Aluminium-Druckguss und lackiert. Die ganze Konstruktion ist sehr gediegen. Immerhin ist der eigentlich Ventilator schon aus Kunststoff.

Außerdem habe ich probeweise ein Luftfilter eingesetzt, wozu ich in meiner Not ein solches nahm, welches für den Feinstaub in Staubsaugern genommen wird. Um den Luftwiderstand zu senken, habe davon eine Lage abgerisssen, womit es dann recht luftdurchlässig war. Allerdings stieg dann die Temperatur am oberen Luftaustritt trotzdem auf 40° C Grad an. Ohne Filter hatte sie 38° C. Ich denke, dass dies noch im zulässigen Bereich liegt. Heutzutage blasen die Lüfter immer nach draußen und nicht wie beim Tektronix nach innen. Bläst die Luft nach draußen, ist im Innern die Wärmeabführung gleichmäßiger verteilt. Der Lüfter im Tektronix scheint wohl mehr die Luft zu verteilen anstatt die Wärme wirkungsvoll abzuführen. Eigentlich müsste man auf die hintere Blechabeckung direkt einen Lüfter draufschrauben, der die Luft ins Freie bläst.











Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 23.10.11 22:01

23.10.11 19:29
Martin.M

WGF-Premiumnutzer

23.10.11 19:29
Martin.M

WGF-Premiumnutzer

Re: Oscilloscope Tektronix 454

hallo Volker,

bei deinem Tek hat jemand den Lötzinn gemopst, der ist somit nicht komplett.

lG Martin

Datei-Anhänge
1-453 002.jpg 1-453 002.jpg (443x)
