Re: Kennlinien meiner Loewe 3 NF
Hallo,
Die gestellte Frage bezog sich natürlich ausschließlich auf die 3NFbat, um die es sich hier wohl handelt (?)
Hintergrund sind die schon zitierten Ausführungen Ardennenes, die sich auch in dem Datenblatt der
Spannungsverstärkerröhre Type L A.. 77
nach Ardenne und Heinert
Anodenspannung 50-200Volt
Heizspannung 1,3Volt Heizstrom, ca. 0,12mA
Zitieren:
Diese Röhre ist eine Spezialröhre für Widerstandsverstärker und besitzt deshalb nur einen Durchgriff von 3-4 %.
Sie ist als Sparröhre ausgebildet und zeichnet sich durch ihre minimale Heizleistung aus.
Die nebenstehende Charakteristik zeigt die Kennlinien der Röhre bei einem äußeren Anodenkreis-Widerstand von
ca. 3 Millionen Ohm, wie er für die charaktische Widerstands-Verstärkung in Frage kommt.
Der Emissionsstrom liegt um das l00fache niedriger als für normale Verstärkeranordnungen.
Die Röhre wird gesockelt, ungesockelt oder mit kapazitätsarmem Sockel geliefert.
https://patric-sokoll.de/R%C3%B6hrenmuse...ewe%20Radio.pdf
Diese Röhre hatte also eine Heizleistung von nur 0,156 Watt.
Die bekannte moderne russische Röhre 2SH27L hat nur etwas weniger, 0,125 Watt.
Die 3NFbat ist mit 4 Volt und 0,125 mA angegeben, hat also 0,5 Watt Heizleistung.
https://patric-sokoll.de/R%C3%B6hrenmuse...nTypen/3NF.html
Ich nehme mal an, dass der gleiche Faden bei den Vorröhren und dem Endsystem Verwendung fand, und
da das Endsystem länger ist als die beiden anderen Systeme, würde hier natürlich größere Leistung anfallen.
Aber ich konnte noch nichts darüber finden, wie sich die Gesamt-Heizleistung insgesamt aufteilt.
Lpgisch erscheint, dem Endsystem soviel Heizleistung wie möglich und den Vorstufen-Systemen nur
soviel Heizleistung wie unbedingt nötig zuzuordenen.

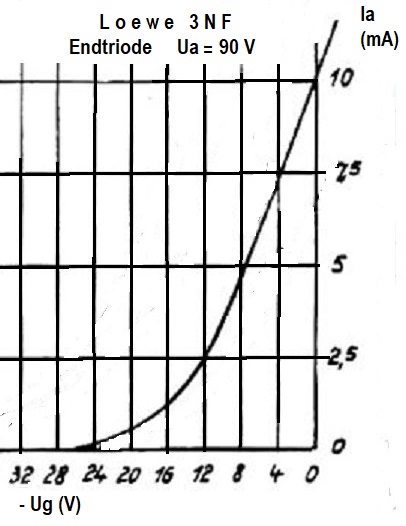

Immerhin muß das Endsystem laut Datenblatt bis 10mA Strom liefern.
Gruß
Jens
Zuletzt bearbeitet am 09.05.24 21:24
|
|
|
|
|
|
|
|
