Bauteile-Archivierung leicht gemacht: Automatische IC-Bestandserfassung mit KI (Gemini)
Hallo zusammen,
ich wollte kurz ein kleines Experiment bzw. einen Praxisbericht teilen, wie man eine größere Menge alter ICs aus Restbeständen, Bastelkisten oder Schaumstoff-Pads ohne mühsames Abtippen schnell und sauber digitalisiert.
Ich habe meine IC-Bestände einfach fotografiert und von der KI Gemini analysieren lassen. Das Ergebnis: Innerhalb weniger Minuten hatte ich eine komplett strukturierte Übersicht samt Datenblatt-Kurzbeschreibung und am Ende sogar ein fertiges PDF als Inventarliste.
Das Erfolgsrezept für die Fotos
Damit die Texterkennung (OCR) der KI reibungslos funktioniert, gibt es zwei wesentliche Punkte zu beachten:
1. Gute Beleuchtung / Starke Reflexionen vermeiden: Schwarzer Kunstharz/Kunststoff spiegelt enorm. Indirektes oder seitlich flaches Licht ist ideal, damit die gelaserten oder gestempelten Aufdrucke scharf hervortreten, ohne von harten Lichtreflexen überstrahlt zu werden. 2. Hohe Auflösung & Schärfe: Die Fotos immer in voller Auflösung und gut fokussiert an die KI übergeben. So werden auch winzige Herstellercodes, Datecodes oder blasse Aufdrucke zuverlässig erkannt.
Der Ablauf im Chat mit der KI

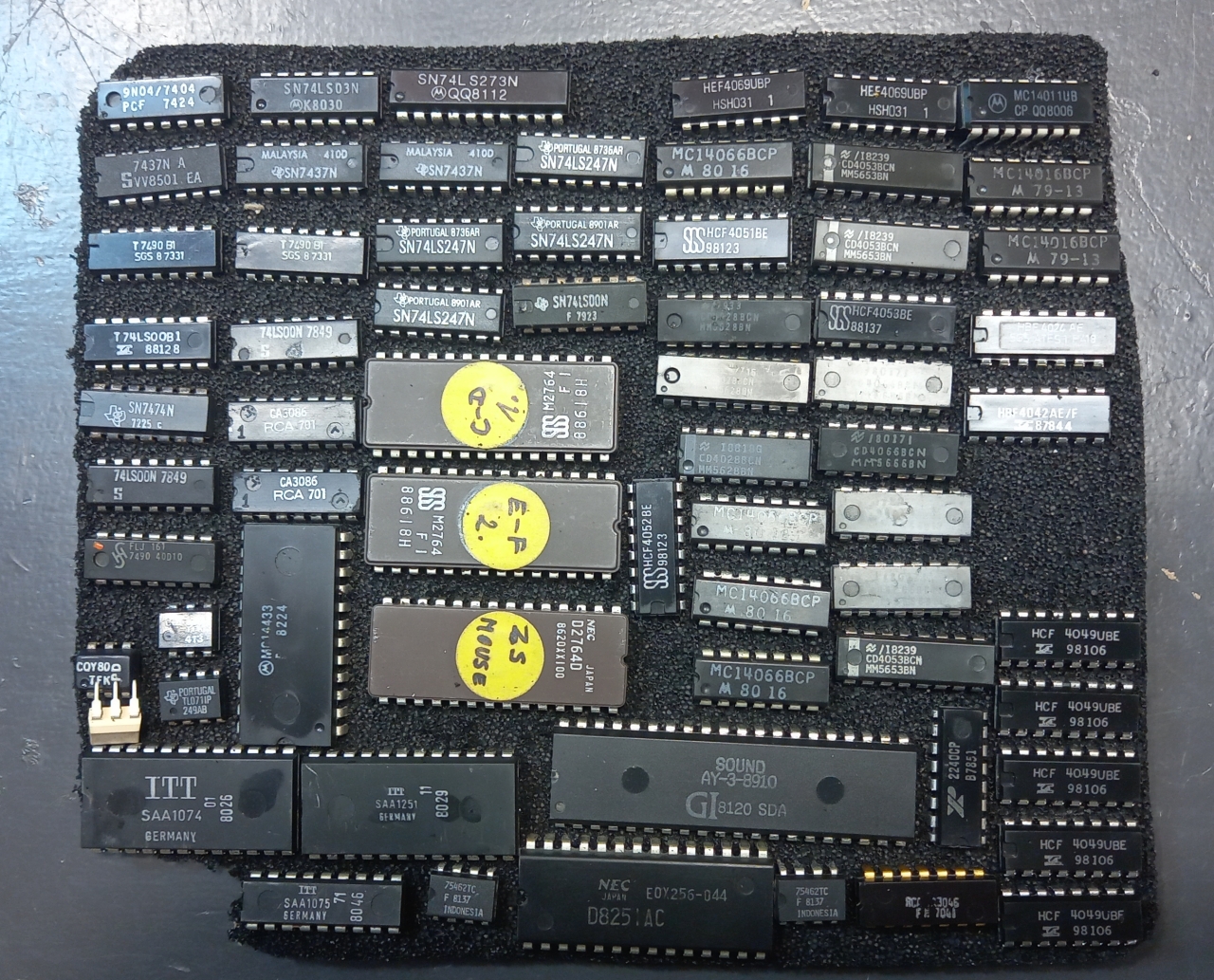

1. Fotos hochladen: Man lädt die Bilder nach und nach hoch. Egal ob einzelne Schaumstoff-Platinen, Bauteile-Gitter oder transparente IC-Stangen (Tubes) in einer Sortierbox. 2. Erkennung & Drehung: Die KI erkennt die Bauteile zeilenweise. Wenn ICs kopfüber gesteckt sind, dreht die KI die Aufschriften im Hintergrund automatisch richtig herum und korrigiert Verdreher. 3. Anreicherung mit Metadaten: Die KI liest nicht nur den Text ab (SN74LS247N, LM380N, AY-3-8910), sondern ordnet direkt zu:
* Hersteller & Logo (z. B. Texas Instruments, Motorola, SGS-Thomson, RCA, Apple) * Gehäuseform (DIP-8, DIP-14, DIP-28, DIP-40 etc.) * Funktion / Kurzbeschreibung (z. B. 128 Kbit UV-EPROM, Dual OpAmp, RS-232 Line Driver, PSG Sound Generator)
4. Ausgabe & Export: Am Ende kann man sich die Bauteile nach Kategorien sortieren lassen (TTL, CMOS, OpAmps, Speicher, LSI) und zum Beispiel als PDF-Inventarliste ausgeben lassen. Die PDF befindet sich als Beispiel im Anhang. Die ICs sind auf 6 Fotos verteilt.
Fazit
Für Bastler, Funkamateure und Elektroniker mit gut gefüllten Bauteillagern ist das eine extrem zeitsparende Methode, um Ordnung in die Kisten zu bringen – insbesondere bei unbeschrifteten IC-Sammlungen. Selbst Spezial-ICs (wie alte Commodore/Apple-ROMs oder Soundchips) werden direkt mit Kontext erkannt.
Viele Grüße Volker
PS: Ein genialer Nebeneffekt zeigt sich übrigens bei der späteren Projektplanung: Man kann der KI einfach das Schaltbild eines geplanten Projekts zusammen mit der generierten Inventarliste übergeben. Die KI gleicht die Schaltung automatisch mit dem eigenen Bestand ab, schlägt passende Ersatztypen aus den vorhandenen Kisten vor und erstellt direkt eine fertige Einkaufsliste für genau die Halbleiter, die noch fehlen.
!!!
