12AY7 - 6072 Prüfkarte für RPG64 / 70

Hallo,

ich suche die Einstellungen für eine amerikanische 12AY7 / 6072 für ein RPG64. Leider gibt es zu diesen Röhren (im Unterschied zu 12AX7 und 12AU7) keine europäisches ECC-Äquivalent.

Ich selbst habe viele Karten, und auf Jogis Röhrenbude gibt es auch viele (auf der RPG70-Seite, die Karten sind identisch zum RPG64.

Auch nach langer Recherche konnte ich nirgends diese Werte finden.

Für den Profi (ich bin Laie) ist dies vermutlich leicht aus den ja nur leicht unterschiedlichen Daten zwischen 12AX7 und 12AY7 ableitbar.


Vielen Dank!

Zuletzt bearbeitet am 03.01.21 13:49

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
03.01.21 18:57
WoHo

WGF-Premiumnutzer

03.01.21 18:57
WoHo

WGF-Premiumnutzer

Re: 12AY7 - 6072 Prüfkarte für RPG64 / 70

Hallo Tzurby

Habe mich in Jogis Röhrenbude mal mit dem RPG ein bisschen vertraut gemacht.

Da findet man die Einstellungen zur ECC803S, welche sicherlich nicht äquivalent zur 12AY7 ist.
Dort steht steht für die ECC803S, dass bei Ua= 200V und Ug= -1V der Ia ~ 2,5 mA betragen soll.

Schauen wir uns die Kennlinien der 12AY7 -bei der gleichen Einstellung- an, dann soll der Ia ~6,5 mA betragen!





Gruß aus NL; Wolfgang

Datei-Anhänge

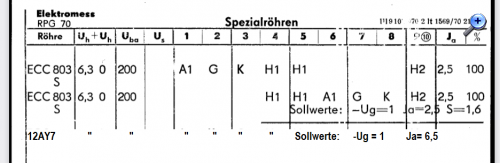

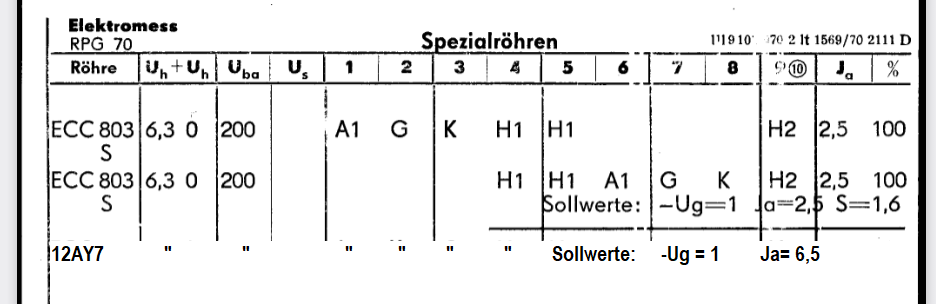

zu-ecc803S.png zu-ecc803S.png (139x)

Mime-Type: image/png, 71 kB

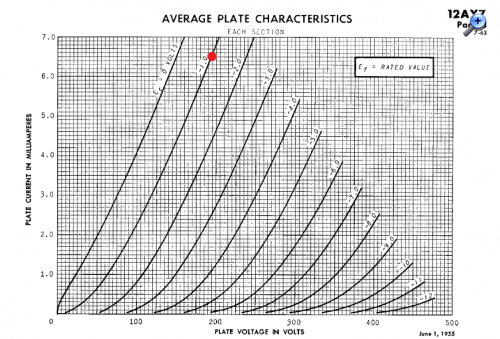

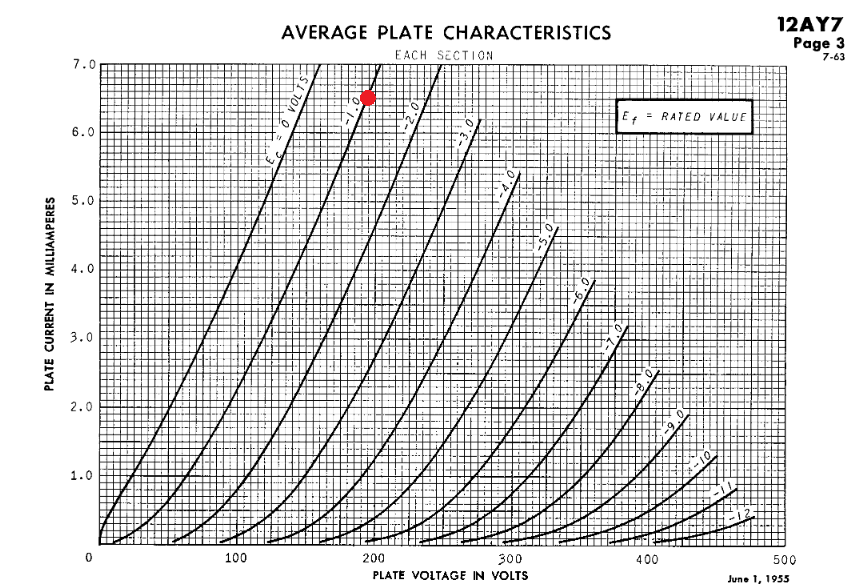

zu-12AY7.png zu-12AY7.png (103x)

Mime-Type: image/png, 273 kB

03.01.21 20:35
Tzurby

Einsteiger

03.01.21 20:35
Tzurby

Einsteiger

Re: 12AY7 - 6072 Prüfkarte für RPG64 / 70

Hallo Wolfgang,

super. Habe Ja auf 10 und % auf 70 gestellt, Uba auf 200, den Rest wie bei ECC803S, und das Ergebnis war, wie erwartet: die Röhren geben ziemlich genau 100% an, sind also, obwohl alt, wie neu.

Vielen Dank und beste Grüße
Ulrich
