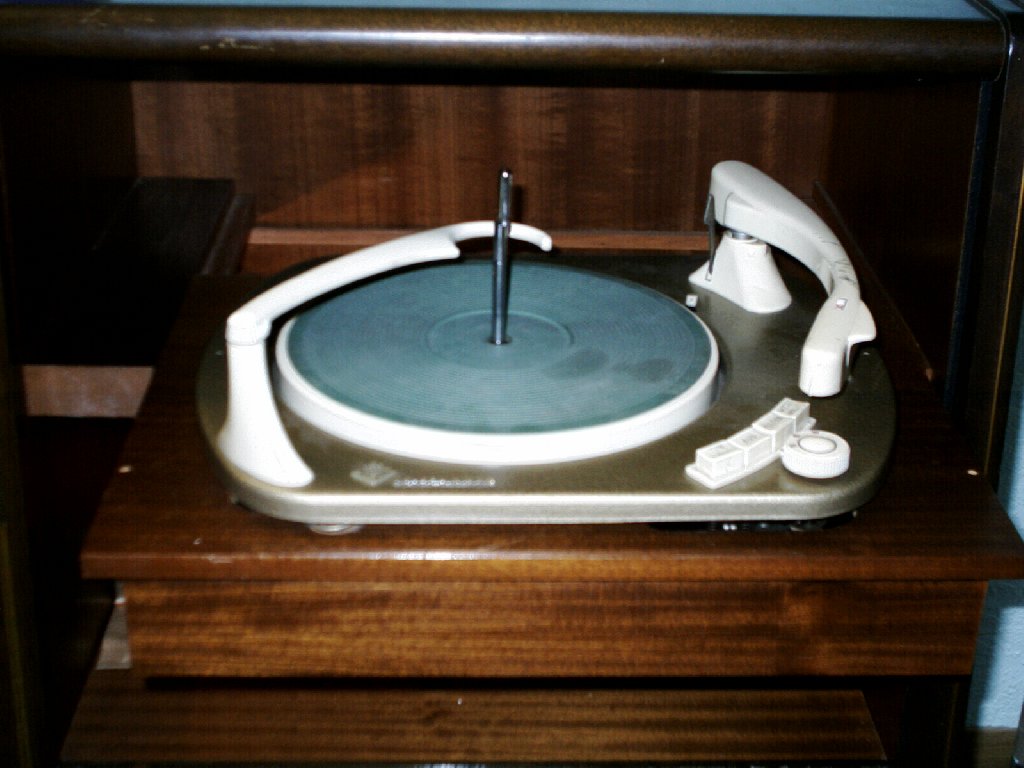

ich habe mir von Telefunken eine Musiktruhe zugelegt. Baujahr 1955 Leider ist bei dem Plattenspieler das Kabel für die Tonübertragung zum Radio lose. Könnte mir bitte einer von Euch mitteilen, wie ich sie wieder anlöten muß? Möchte an dem guten Stück nämlich nichts zerstören
Danke im Voraus.... und nachträglich schöne Weihnachten und ein guten Rutsch ins neue Jahr.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

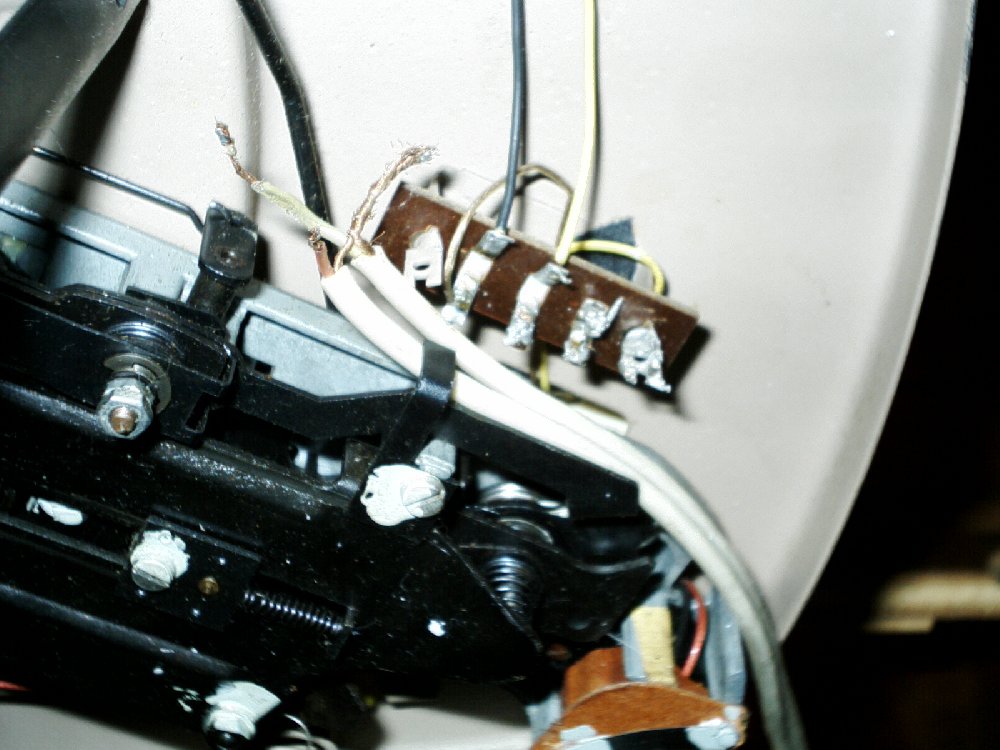

Hallo! Als ehemaliger Ossi bin ich mit den (West)Plattenspielern nicht so vertraut. Das verdrillte Kupfergeflecht (Schirmung) müßte an die rechte untere Lötöse, die auch eine Verbindung zum Chassis herstellt, angelötet werden. Die weiße Innenader (linker Kanal) könnte an die Lötöse mit dem schwarzen Draht (der von oben kommt) gehören. Und die rote Innenader zu der Lötöse mit dem gelben Draht. Sollte das mit der Rechts/Links-Wiedergabe vertauscht sein, sind beide Innenadern (Weiß/Rot) auch zu tauschen. Leider ist das Abschirmgeflecht des Tonabnehmerkabels auf dem Bild nicht zu sehen. Kann sein, dass es außerhalb des Sichtbereiches auf das Chassis (Masse) gelegt wurde. Dann wollen wir hoffen, dass es so funktioniert. Vielleicht gibt es noch einen Plattenfreak, der sich da besser auskennt.
