Grundig Satellit 300 Netzteil-platte reparatur

Hallo zusammen,
Ich versuche einen kranken Grundig Satellit 300 zu reparieren der nur mit Batterien, aber nicht mit 200V Netz funktioniert
LW funktioniert manchmal.
Aber zuerst möchte ich die Netzteil-Platte reparieren, denn da liegt der Fehler.
Dioden sind kein Problem, es hat 4x1N4002 (100v 1A)
Problem sind Kondensatoren.
Das Servicehandbuch sagt, dass es 4xKondensatoren (C801, C802, C803, C804) hat, alle 0,1u, aber das Servicehandbuch sagt nicht die Spezifikationen (Spannung). Vielleicht sind alle 100v 0,1uf?
In meinem Netzteil-Platte sind C801 und C802 tot, aber C803-C804 geben einen Wert von 0,159uf.
Außerdem befinden sich in der Netzteil-Platte zwei weitere Kondensatoren, C806 und C807 (C807 Elko),
C806 ist ok, Tester misst 0,127 uf .
Ich wäre Ihnen sehr dankbar, wenn Sie mir die Spezifikationen für diese Kondensatoren C801, C802, C803, C804, C806 und C807 mitteilen könnten.

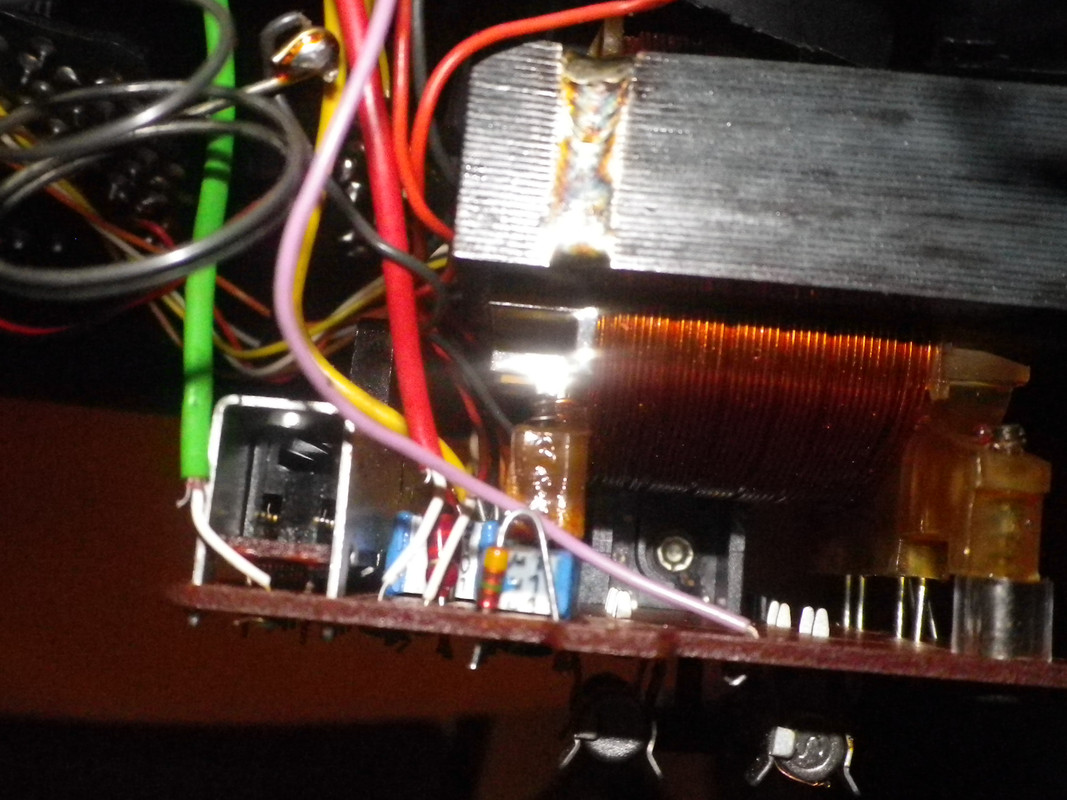

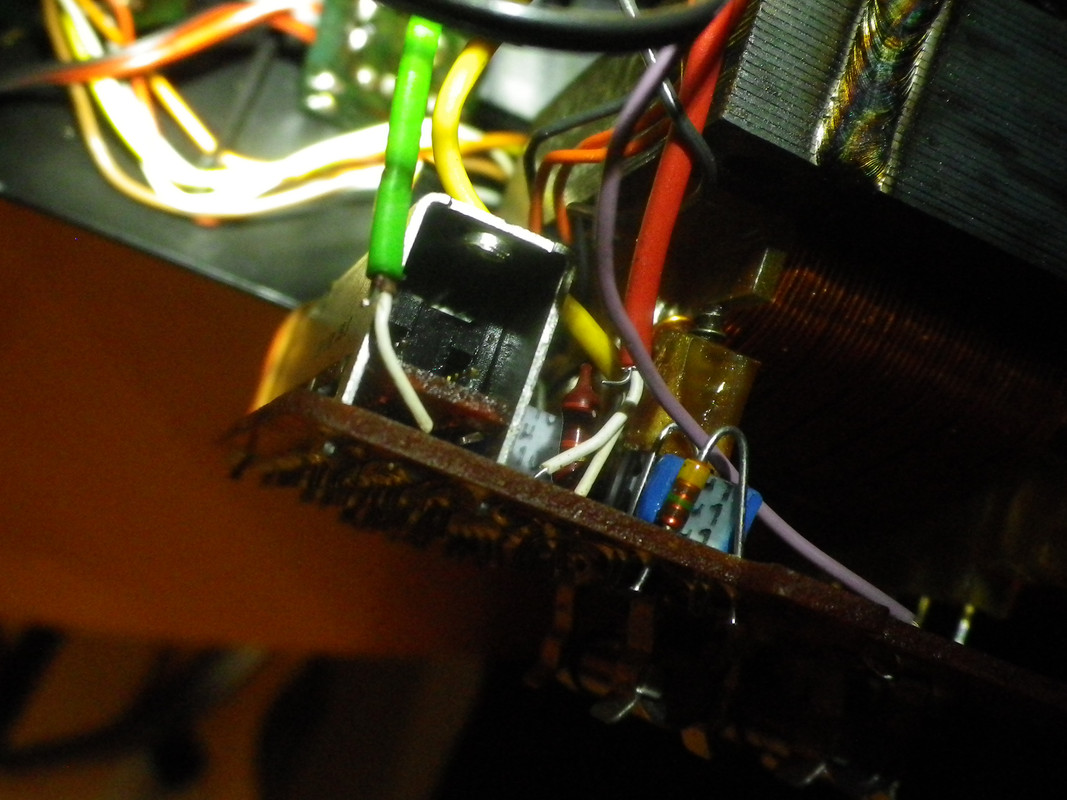

Und hier nicht so gute fotos von Netzteil-platte




Mit freundlichen Grüßen

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
01.08.21 23:08
RWA

WGF-Einsteiger

01.08.21 23:08
RWA

WGF-Einsteiger

Re: Grundig Satellit 300 Netzteil-platte reparatur

Hallo Roberto,

die Kondensatoren C801 bis C804 sind Folienkondensatoren mit 100 Volt Spannungsfestigkeit. C806 liegt parallel zu einer 5.1 V Z-Diode. Wenn die Beschriftung von C807 nicht lesbar ist, so sollten 65 V Spannungsfestigkeit ausreichen.

Viel Erfolg!
Roland

03.08.21 23:28
RFollia

WGF-Einsteiger

03.08.21 23:28
RFollia

WGF-Einsteiger

Re: Grundig Satellit 300 Netzteil-platte reparatur

Sehr Geehrte Roland
Danke Schön!
Mit freundlischen grüssen
Roberto
