Saba Meersburg Automatic 8 Motorsteuerung

Hallo zusammen!

Ich bin gerade bei Reparatur von eine Saba Meersburg Automatic 8.
Die Problem ist, der Motor die Suchlauf bewegt sich sehr langsam und hat keine Kraft.

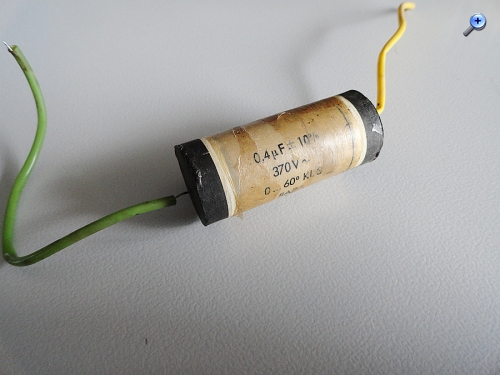

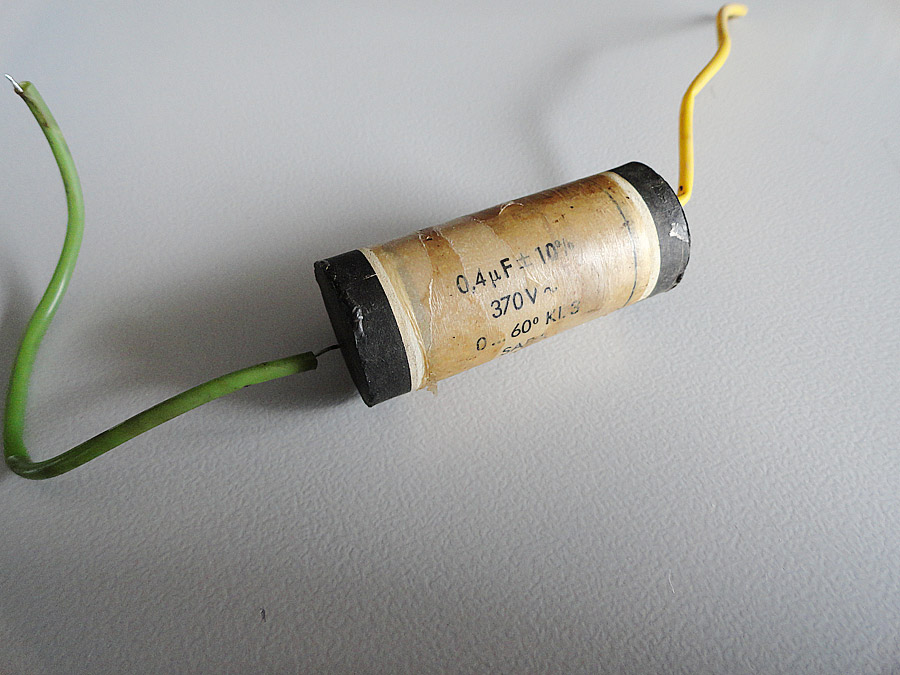

Schnell war rausgefunden, dass der Kondensator 0,4mF verursacht diese Problem.

Jetzt ist die Frage - warum der Kondensator ist so auffällig groß, und mit welchem kann
er ersetzt werden?

Ich bedanke mich schon voraus für jede Hilfe.



MfG Friedrich

Datei-Anhänge
100.jpg 100.jpg (72x)

Mime-Type: image/jpeg, 141 kB

Martin.M und Wolle4tubes gefällt der Beitrag.
!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
03.05.19 14:07
Martin.M

WGF-Premiumnutzer

03.05.19 14:07
Martin.M

WGF-Premiumnutzer

Re: Saba Meersburg Automatic 8 Motorsteuerung

hallo Friedrich,

das meint bestimmt µF, nicht milliF.
Somit kannst du ersetzen durch 2x 0,22µF parallel, oder 4x 0,1µF parallel.
Hohe Spannungsfestigkeit nehmen, 630V ist prima. Keine Elkos sondern Wickelkondensatoren.

lG Martin

Zuletzt bearbeitet am 03.05.19 14:08

03.05.19 15:16
WalterBar

WGF-Premiumnutzer

03.05.19 15:16
WalterBar

WGF-Premiumnutzer

Re: Saba Meersburg Automatic 8 Motorsteuerung

Hallo Friedrich,

470nF gibt es auch für diese hohe Spannung mit axialer Bedrahtung. Genauso wie 680nF, die aber dann auch heutzutage schon recht dick und gross sind.

Gruss
Walter

03.05.19 16:54
friedrich-kutnik

WGF-Premiumnutzer

03.05.19 16:54
friedrich-kutnik

WGF-Premiumnutzer

Re: Saba Meersburg Automatic 8 Motorsteuerung

Hallo Martin und Walter.

Danke für Ichre antworten. Mit mF, das war einfach Tipfehler.
Wichtig ist warum die Kondensatoren so groß waren, oben gezeigten 60x25 mm.
Obwohl in diese Zeiten waren auch Kondensatoren mit gleiche Kapazität und Spannung,
aber viel kleiner?

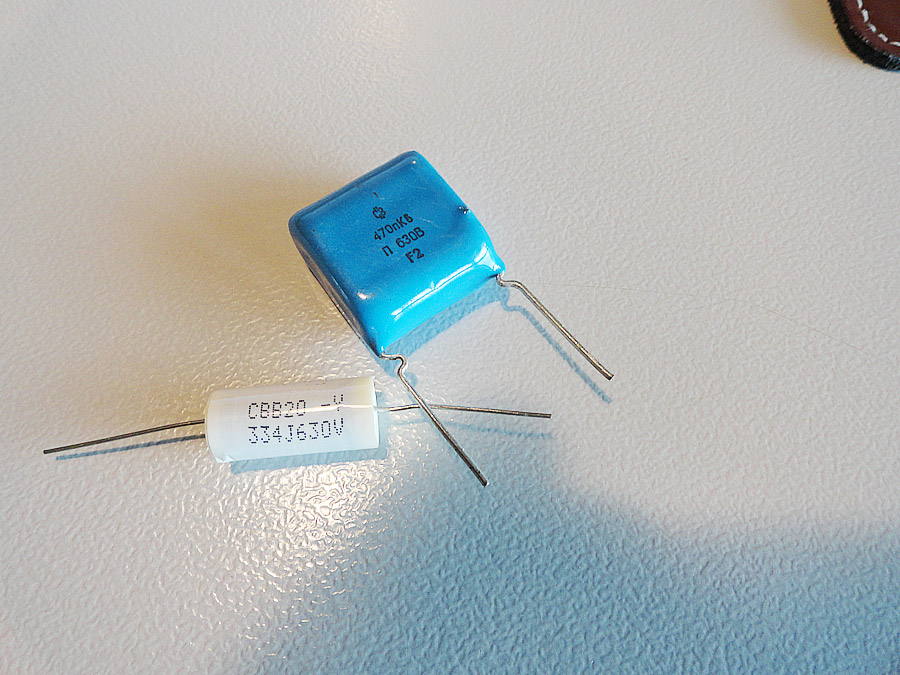

Also, ich kann ganz ruhig moderne Kondensatoren einbauen, wie z.B. diese?



MfG Friedrich

Datei-Anhänge
105.jpg 105.jpg (77x)

Mime-Type: image/jpeg, 184 kB

03.05.19 17:35
MB-RADIO

WGF-Premiumnutzer

03.05.19 17:35
MB-RADIO

WGF-Premiumnutzer

Re: Saba Meersburg Automatic 8 Motorsteuerung

Hallo Friedrich,

ja, kannst Du nehmen. Ich würde aber 1000V= -Typen nehmen.

Das waren Papierkondensatoren. Die sind Aufbaubedingt viel größer als Kunstfoliekondensatoren.

Viele Grüße
Bernd

Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

04.05.19 13:44
friedrich-kutnik

WGF-Premiumnutzer

04.05.19 13:44
friedrich-kutnik

WGF-Premiumnutzer

Re: Saba Meersburg Automatic 8 Motorsteuerung

Hallo Bernd, danke für die Antwort.

Noch Frage.

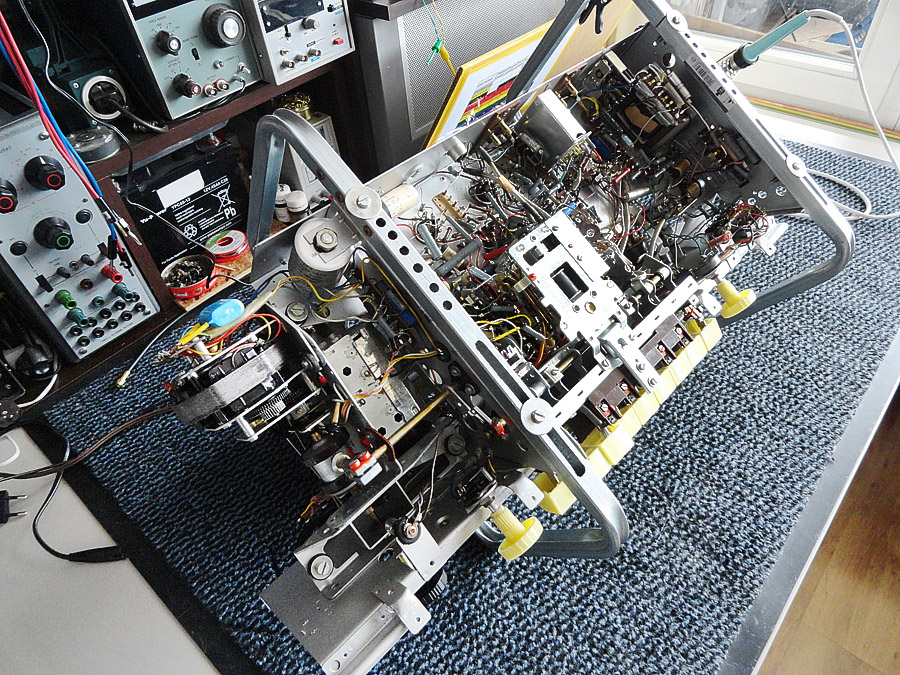

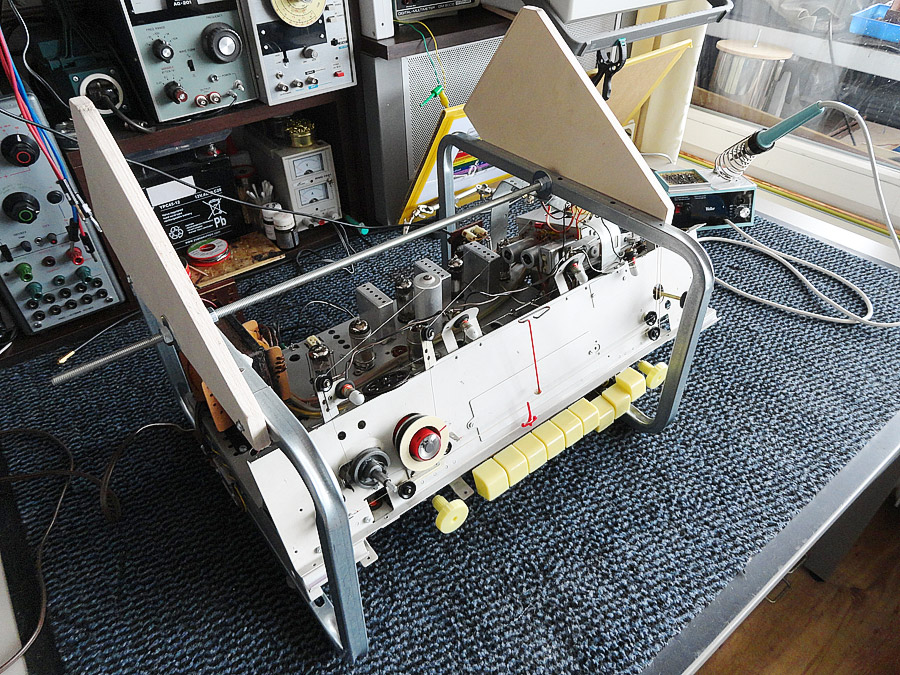

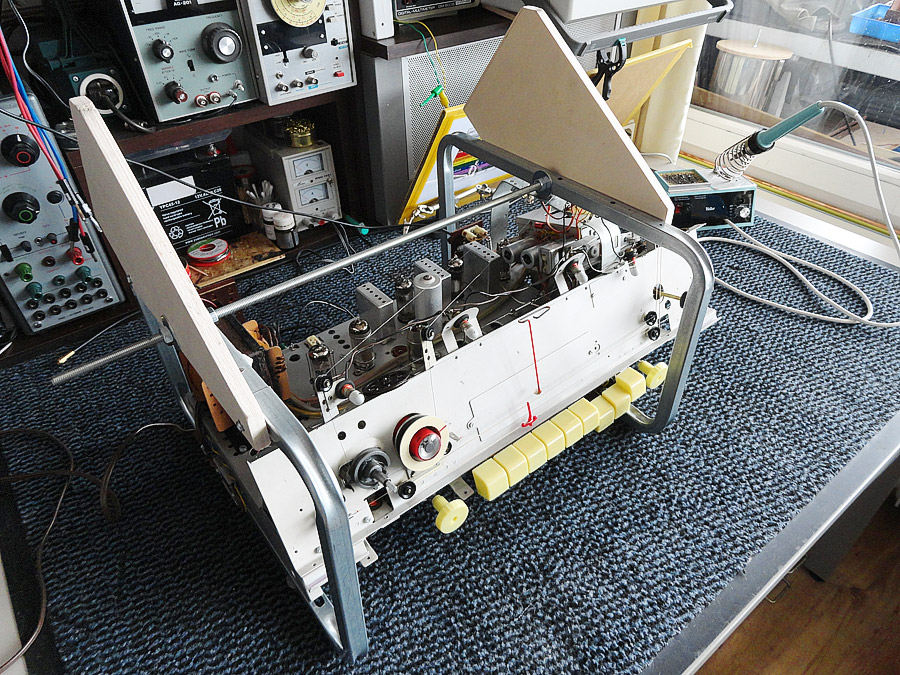

Hat jemand Erfahrungen wie mann die Suchfunktion richtig einstellt?
Ich habe schon einige Anweisungen gelesen, aber es wäre sehr gut wenn jemand, der schon hat so was selbst gemach,
kann der Prozess genau beschreiben.


MfG Friedrich
https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Datei-Anhänge
106.jpg 106.jpg (78x)

Mime-Type: image/jpeg, 319 kB

107.jpg 107.jpg (79x)

Mime-Type: image/jpeg, 350 kB

04.05.19 14:16
wumpus

Administrator

04.05.19 14:16
wumpus

Administrator

Re: Saba Meersburg Automatic 8 Motorsteuerung

Hallo Friedrich,

meintest Du die Suchfunktion des Forums? Wenn ja, die wird hier beschrieben:

http://www.wumpus-gollum-forum.de/forum/faq.php#Suche


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

04.05.19 14:55
nobbyrad58

WGF-Premiumnutzer

04.05.19 14:55
nobbyrad58

WGF-Premiumnutzer

Re: Saba Meersburg Automatic 8 Motorsteuerung

Hallo Friedrich!

Der alte Saba Kondensator hatte 370 V ~. 370 * 2,8 = 1036 Vss. Das heißt das der neue so 1200 V = haben sollte, 630 V = sind zu wenig. Es gibt spez. Motorkondensatoren mit 450 V ~. Die halten auf jeden Fall.

MFG Nobby

04.05.19 17:11
friedrich-kutnik

WGF-Premiumnutzer

04.05.19 17:11
friedrich-kutnik

WGF-Premiumnutzer

Re: Saba Meersburg Automatic 8 Motorsteuerung

wumpus:
Hallo Friedrich,

meintest Du die Suchfunktion des Forums? Wenn ja, die wird hier beschrieben:

http://www.wumpus-gollum-forum.de/forum/faq.php#Suche


Hallo,

nein, hier geh doch um das Radio SABA Meersburg 8, und genau um Sendersuchlauf Funktion.

MfG Friedrich
https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

06.05.19 18:11
friedrich-kutnik

WGF-Premiumnutzer

06.05.19 18:11
friedrich-kutnik

WGF-Premiumnutzer

Re: Saba Meersburg Automatic 8 Motorsteuerung

Hallo Zusammen.

Bis jetzt leider keiner hat sich gemeldet. Die frage ist immer noch die gleiche - hat schon
jemand bei SABAs die Automatic abgeglichen (eingestellt)?
Ich meine das Abgleich des Steuerfilters 10,7 MHz durchgeführt?
Es ist schwer zu glauben, dass so was hat noch keiner gemacht.
Kann mir jemand Helfen?

MfG Friedrich
https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
