mein Luxor Detektor aus Schweden (1927) machte das wie in deinem Beispiel, allerdings mit Festkondensator und Variometer. Die Amerikaner bevorzugten diese Methode und teilten auch gerne in einen oberen und unteren Frequenz- bereich auf (Langwelle gab es in den USA nicht).

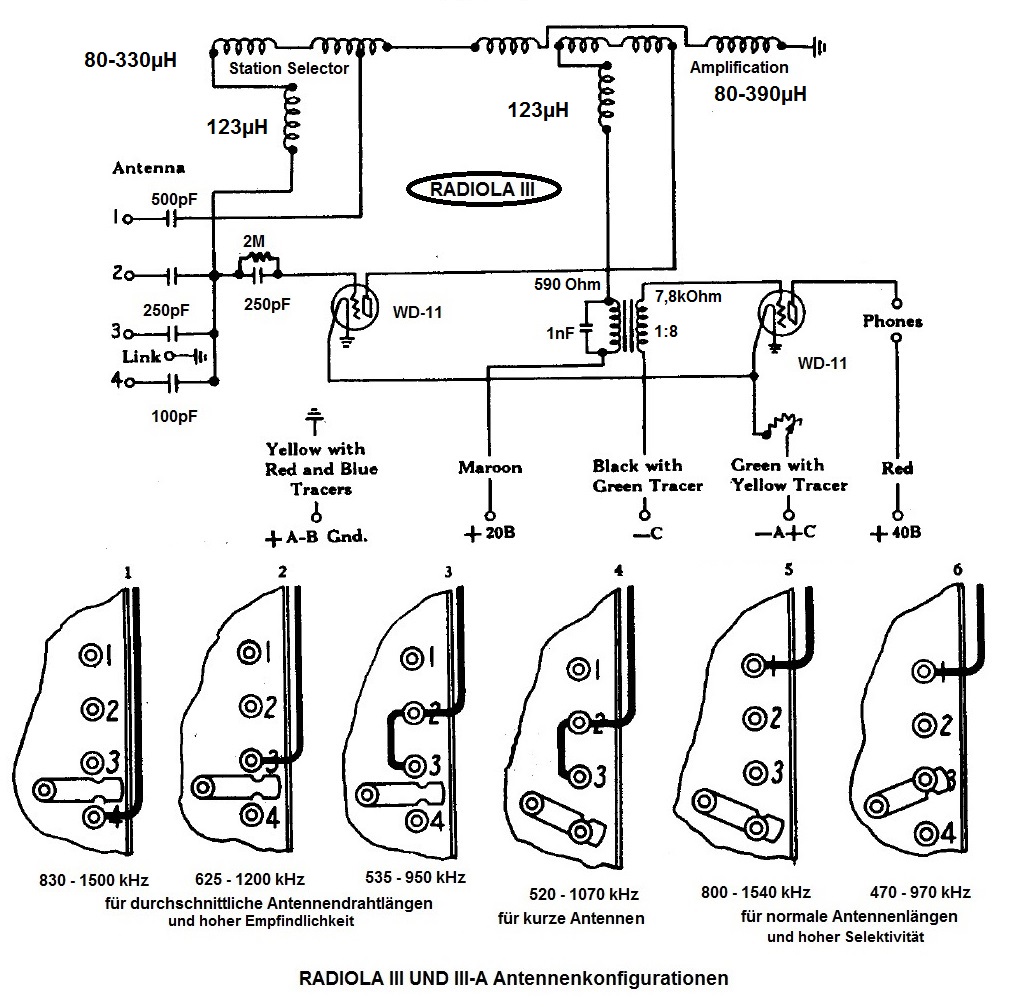

Der Radiola III brauchte etwas mehr Buchsen und machte es so:
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

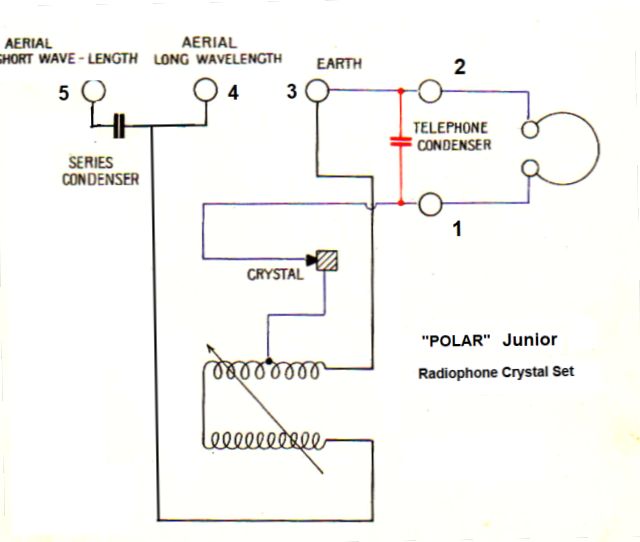

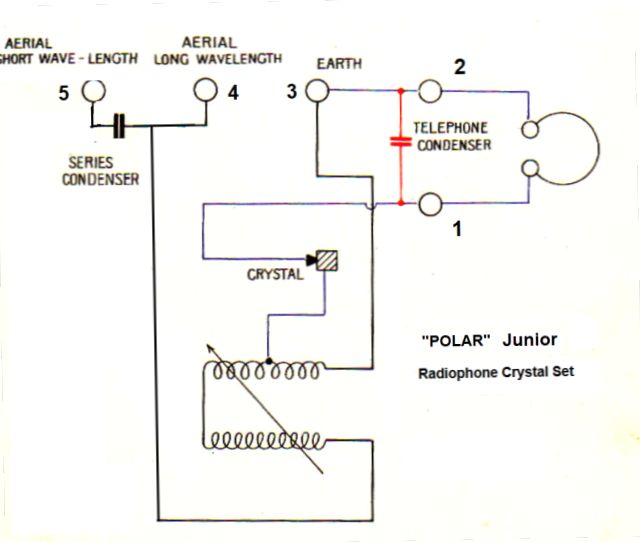

Hier noch eine Detektorschaltung aus Großbritannien. Was für Junior's mit kleinem Taschengeld:
Scheinbar war die Fertigung van einem Variometer einfacher als ein Drehkondensator, mit den vielen Platten, welche eine genaue Ausrichtung benötigen. Man erkennt, dass für die LANG-Schaltung (Antenne an 4) nur die Antennenkapazität wirksam ist !
WoHo: Ich denke, dass die 123µH die beweglichen Spulen sind.....
Das wird so sein. Kontrolliere ich beim nächsten Aufschrauben. Momentan ist das aber schlecht - viel Brassel mit neuen Dachfenstern, Dachrinne, Kamin, Dachbodendämmung.
Beim durchstöbern alter Funkschau Ausgaben bin Ich auf einen Artikel aus dem Jahre 1931 gestoßen welcher das Thema Kurz-Lang-Schaltung sowie Kurz-Lang-Schalter noch einmal aufgreift. Ab Seite 277 des Dokumentes (Nicht des PDF Viewers). Oder einfach nach "Kurz-Lang" suchen.
