Re: Gleichrichter ersetzen

j.werner:
Hallo,in solchen Fällen wo ich keinen passenden Netzgleichrichter habe baue ich die Brückenschaltung einfach mit 4 Dioden zb.1N 4007 oder BY 255 oder ähnlich nach.Dann ist man auf der sicheren Seite,da diese Typen mind.1 A. Stromstärke vertragen.Die findet man wenn nicht vorhanden in fast jedem Schlachtgerät und auch oft in defekten Energiespar Leuchtmitteln.
mfg.Joachim.



Mach ich auch so.

ABER: Bedenke den Unterschied zwischen Selen und Silizium Dioden.

Ich mache da bei Silizium Dioden einen 150 Ohm Zement Widerstnd in Reihe , Da stellt sich die gewünschte Spannung ein.
Ansonsten den R experimentell probieren.

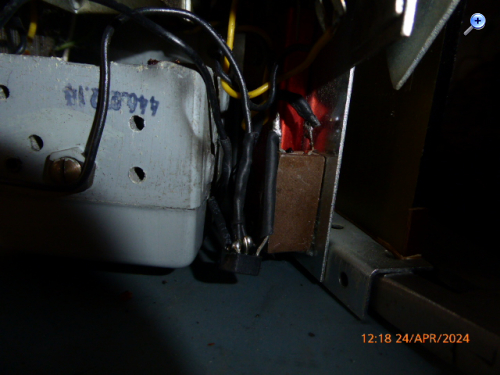

Der Rote Selen ist nach 59 Jahren Platt.. Unauffällig der neue rechts im Bild (Braun) der 150 R Zement Klotz)





Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Der Arbeitsplatz
http://up.picr.de/9757217ajq.jpg
Georg
