[ Gelöst ! ] Etwas Langeweile zu Weihnachten? Bilderrätsel 12
Bilderrätsel 12 von 15
Hallo zusammen, es kann zu den Feiertagen durchaus (erfreulicherweise) Langeweile auftauchen.....
Da hilft das WGF weiter:

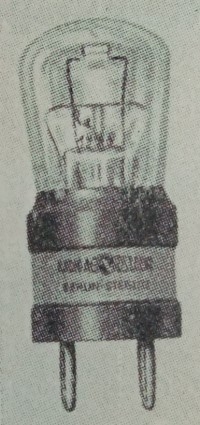

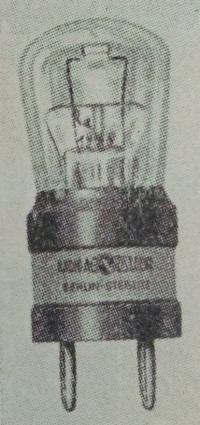

Was ist das? (Hat nur zwei Anschlüsse. Nachtrag: Nicht ganz einfach, da in Radios kaum eingesetzt, eher in der Sendetechnik)
Wenn es gelöst wurde, folgt das nächste Bilderrätsel!
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Möge kein Mögel-Dellinger-Effekt auftreten.
Zuletzt bearbeitet am 26.12.10 15:54
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 12
Hallo liebe Rater !
Könnte ein Regelelement sein . Ein Eisenwasserstoffwiderstand der ein Kaltleiter ist , wurde auch mit Urdox - Regler verwendet , zur Strom .- Spannungsregelung .
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 12
Hallo Mitratende !
Da hätte ich eine Gasentladungsröhre als Überspannungsableiter als Idee . Als Gasfüllung wurden Argon oder Sauerstoff verwendet . Gehören zu den Ionenröhren , ähnlich einer Glimmlampe .
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 12
Hallo Rainer !
Ein Teil eines Funkenlöschsenders , näher komm ich nicht dran .
MFG Nobby
26.12.10 20:56
roehrenfreak
nicht registriert
26.12.10 20:56
roehrenfreak
nicht registriert
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 12
Hallo Rategemeinde,
sollte es sich um eine gasgefüllte Röhre für so genannte "Kippschaltungen" handeln, Funktion analog zur halbleiterbasierten "Triggerdiode", auch DIAC genannt? Damit können in Verbindung mit einem relativ hochohmigen Vorwiderstand, sowie einem zur Röhre parallel geschalteten Kondensator sägezahnförmige Schwingungen erzeugt werden. Anwendung z.B. als Zeitbasisgerät im Oszilloskop.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 12
Hallo zusammen, das es wirklich (anhand der Skizze) schwer zu erkennen war, was es eigentlich ist, denke ich, das Rätsel ist gelöst. Zumal die Teilbegriffe QUARZ und (im übertragenem Sinne) LEUCHTEN in den Antworten auftauchten.

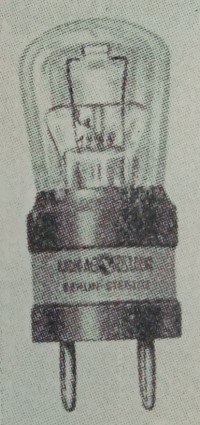

Es handelt sich um einen sogenannten Leucht-Quarz. Diese Quarze schwangen in einer besonderen Gasmischung un dabei entstand, wenn der Quarz auf seiner Reasonanzfrequenz schwang, auch Leuchterscheinungen. Angewendet wurde der Leucht-Quarz in frequenzstabilen Oszillator-Schaltungen auch für Rundfunksender.
