[(9) und (9a) gelöst] Re: Was ist das (9) und (9a)
  •
 1
 1
10.10.12 15:22
nobbyrad58

WGF-Premiumnutzer

10.10.12 15:22
nobbyrad58

WGF-Premiumnutzer

[ (9) und (9a) gelöst ] Re: Was ist das (9) und (9a)

Hallo an Alle!

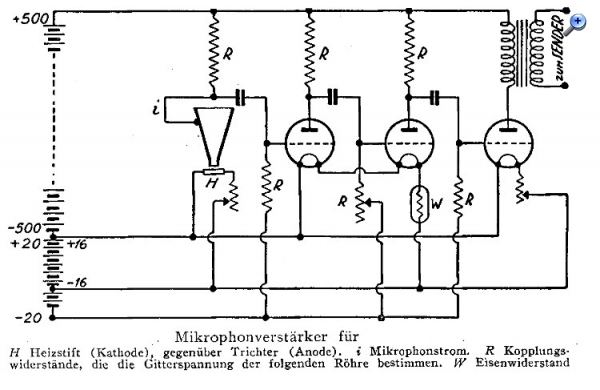

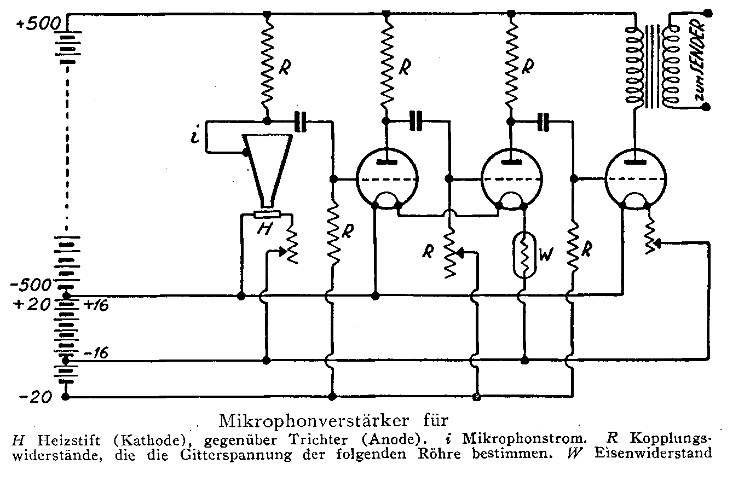

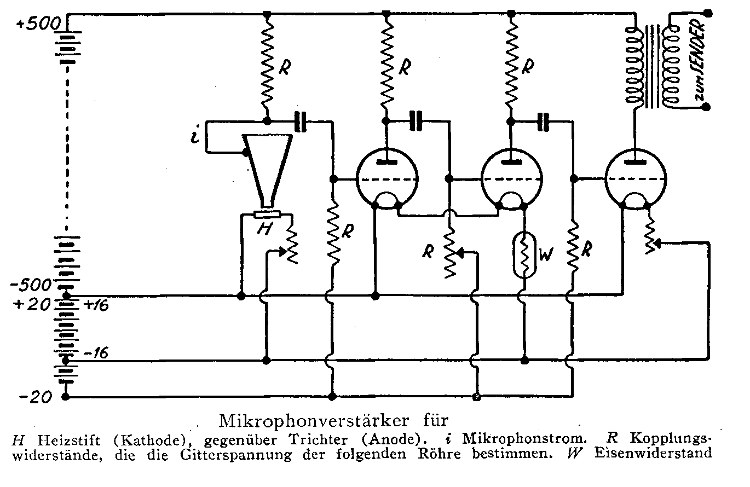

Da wir alle so schön Raten, mal was leichtes. Hier das Prinzipschaltbild eines sehr frühen Mikrofonverstärkers so um 1924. Das Mikrofon hat einen besonderen Namen und arbeitet im Grundprinzip wie ein Kohlemikrofon mit Widerstandsänderung, aber auch wie eine Oxydkatode.



MFG Nobby

Admin: Pro Bildrätsel ein eigener Thread

Datei-Anhänge
NF Rtsel.jpg NF Rtsel.jpg (291x)

Mime-Type: image/jpeg, 70 kB

Noch gefällt der Beitrag keinem Nutzer.
    !
    !!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

    !!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
    Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

    Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
    10.10.12 16:57
    wumpus

    Administrator

    10.10.12 16:57
    wumpus

    Administrator

    Re: Re: Was ist das (9)

    Hallo Nobby,

    Kathodophon?



    Gruß von Haus zu Haus
    Rainer (Forumbetreiber)

      10.10.12 17:58
      nobbyrad58

      WGF-Premiumnutzer

      10.10.12 17:58
      nobbyrad58

      WGF-Premiumnutzer

      Re: Re: Was ist das (9)

      Hallo Rainer!

      Genau! Ein Kathodophon. Die Arbeitsweise ist sehr ungewöhnlich meine ich, jedenfalls für heutige Ansprüche. Eine Art Glühkatode mit einer Oxydschicht in Stiftform bildet die geheizte Katode und ein Sieb als Anode das vom Schalltrichter bewegt wird bewirken die elektrische Umwandlung der Schallschwingung. Das ganze findet an der Luft statt, so das die Stromänderung einer Ionisierten Wegstrecke die ja der Schallschwingung folgt, als Signal für die anschließende Verstärkung dient.

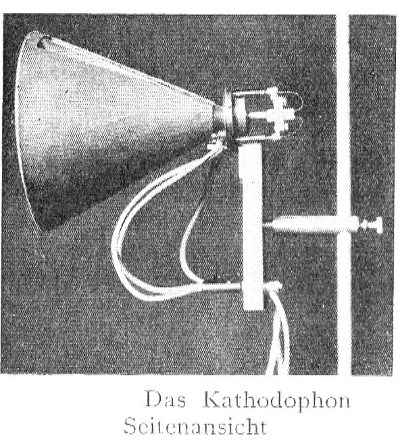

      Ein leider nicht sehr gutes Foto zeigt zumindest die Bauweise.

      MFG Nobby

      Zuletzt bearbeitet am 10.10.12 18:07

      Datei-Anhänge
      Katodophon.jpg Katodophon.jpg (334x)

      Mime-Type: image/jpeg, 74 kB

        10.10.12 18:28
        nobbyrad58

        WGF-Premiumnutzer

        10.10.12 18:28
        nobbyrad58

        WGF-Premiumnutzer

        Re: Re: Was ist das (9a)

        Hallo an Alle!

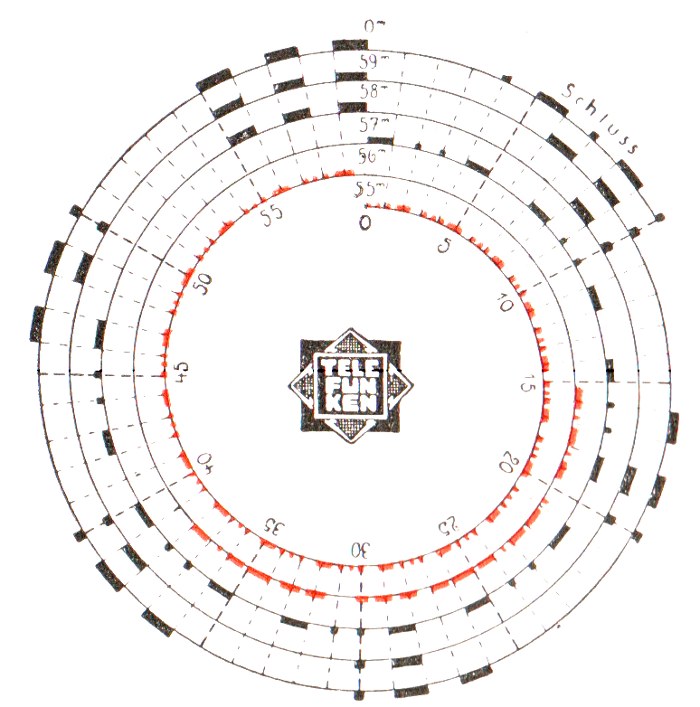

        Aus der Frühzeit des deutschen Rundfunks gibt es noch was. Kann ganz schwer oder einfach sein. Einen solchen Sender gibt es heute auch, der ist nur dafür da.....
        Die "Zielgruppe" ist allerdings eine andere als damals. Jetzt ist es ganz einfach.

        MFG Nobby

        Admin: Für jedes Rätsel bitte einen eigenen Thread.

        Datei-Anhänge
        Was ist Das?.jpg Was ist Das?.jpg (316x)

        Mime-Type: image/jpeg, 88 kB

          10.10.12 19:07
          roehrenfreak

          nicht registriert

          10.10.12 19:07
          roehrenfreak

          nicht registriert

          Re: Re: Was ist das (9a)

          Hallo Nobby,

          erscheint mir, wie ein Zeitansage/Zeitzeichen-Morseschema, welches die Zeit-Codierung der letzten fünf Minuten vor einer vollen Stunde darstellt. In der Spirale innen beginnend vermute ich zunächst eine Sprecher-Ansage.

          Heutzutage haben wir den DCF77-Zeitnormalsender...

            10.10.12 19:33
            nobbyrad58

            WGF-Premiumnutzer

            10.10.12 19:33
            nobbyrad58

            WGF-Premiumnutzer

            Re: Re: Was ist das (9a)

            Hallo Jürgen!

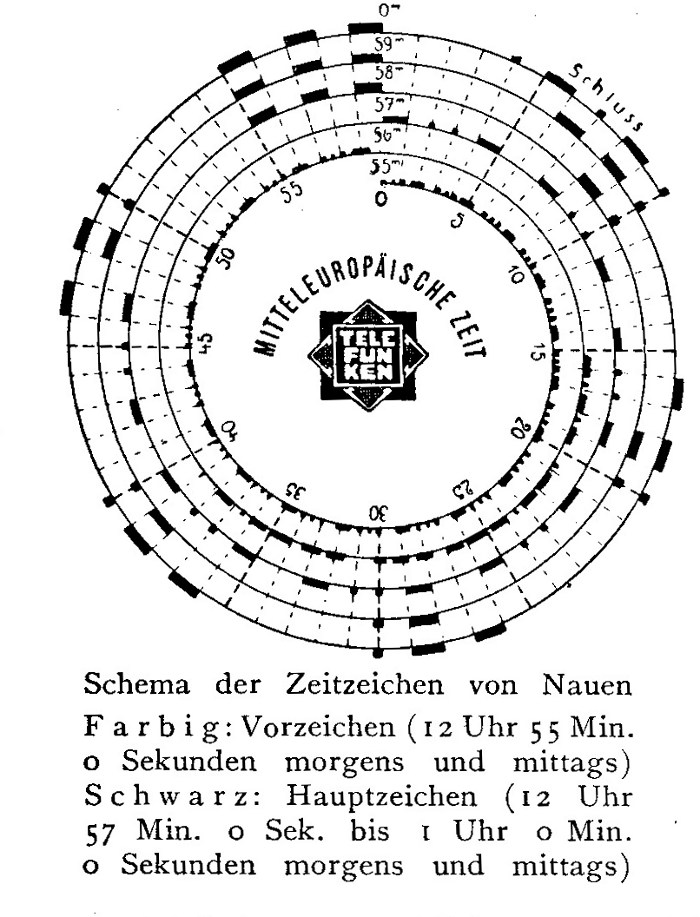

            Richtig! War auch als einfach angesagt. Es handelt sich um die "Zeitzeichen von Nauen". Eine kurze Beschreibung ist unter dem Bild. Damals wurden die Schiffsuhren mit dem täglichen Zeitzeichen eingestellt.

            MFG Nobby

            Datei-Anhänge
            Das Zeitzeichen von Nauen1.jpg Das Zeitzeichen von Nauen1.jpg (304x)

            Mime-Type: image/jpeg, 151 kB
