ergänzend eine weitere Beobachtung zu Brummstörungen: Fehlerhafte Verbindung des Schirmlackes zum Sockel der REN904. Das lässt sich durch Berühren des Röhrenkolbens mit dem Finger leicht herausfinden. Brummt es stärker, evtl. einhergehend mit Kratzgeräuschen? Wenn ja den unteren Kolbenrand am Übergang zum Sockel mit Silberleitlack (erhältlich in gut sortierten Elektronik-Läden) nachlackieren. Starke Verschmutzungen vorher vorsichtig entfernen. Sollte die Schirmlackierung (fast) vollständig zer- und abgefallen sein muss die ganze Röhre neu lackiert werden. Achtung: Keine Metallic-Effekt-Lacke verwenden!!! Die sind nämlich nicht elektrisch leitfähig und damit frei jeder Wirkung!
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
28.06.08 00:01
roehrenfreak
nicht registriert
28.06.08 00:01
roehrenfreak
nicht registriert
Re: Reparaturhilfe VE 301 W
Hallo VE-Interessierte,
nach eingehender "Forschungs-Arbeit" an mehreren Messobjekten noch eine weitere Ergänzung: Der 1:4-Trafo hat durchschnittlich folgende Ohm-Werte:
Die Primär-Wicklung anodenseitig der Audionröhre REN904: 470 Ohm Die Sekundär-Wicklung gitterseitig der Endröhre RES164: 5020 Ohm
Toleranzen (u.a. durch die Wicklungs-Temperatur hervor gerufen) von +/- 10% sind als normal zu betrachten.
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
Nachtrag: @ Rainer: Wäre diese Info vielleicht für das WK interessant? Gruß Jürgen rf

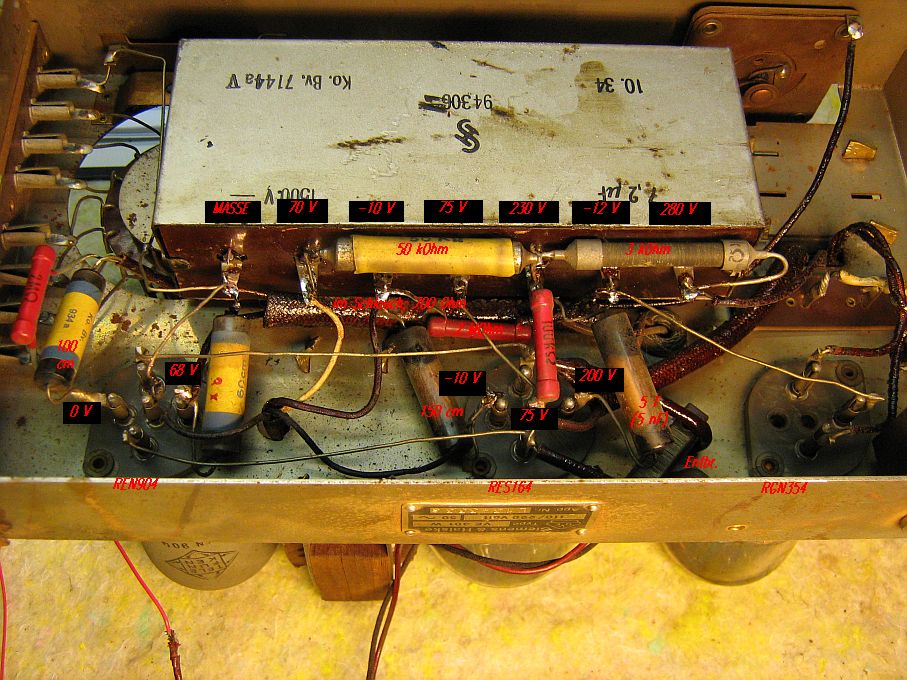

so - nun habe ich quasi spasseshalber einmal ein Schrottchassis komplett aufbereitet und daran allerlei Messungen (bei 220V Netzspannung am Regeltrafo) durchgeführt und protokolliert. Die verwendeten Röhren wurden auf Funke RPG 19S als "gut" befundet. Im Bildanhang ist die Chassis-Unterseite mit allen Werten zu sehen.
Des weiteren hier die Ohm-Werte des Netztransformators:
Vom Netzschalter aus: nach 110V > 34Ohm; nach 150V > 41Ohm; nach 220V > 98Ohm Anodenspannungswickel: 1260Ohm Heizwickel: je ca. 1Ohm
Möge dies eine kleine Hilfe bei den meisten VE-Reparaturen sein.
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
(Admin: wurde in das Wumpus-Kompendium aufgenommen)
Hallo Rainer, Hier ist ein hilfreiches Bild der VE Chassis Unterseite mit Spannungsangaben aus Jürgen rf ´s Feder. Vielleicht könnte dieses Bild in Dein VE Kompentium Aufnahme finden. Mein Namensvetter J. rf ist damit einverstanden , wie er mir mitteilte. Gruss Jürgen H
Hallo Jürgen, vielen Dank. Ich habe das schon angefangen. Solltest Du Beiträge finden, die man übernehmen kann, wäre mir eine entsprechende Nachricht recht. Ich würde dann updaten.
