Variant on tune wheel DKE38????
  •
 1
 1
20.12.20 15:08
Aitor

WGF-Einsteiger

20.12.20 15:08
Aitor

WGF-Einsteiger

Variant on tune wheel DKE38????

It is known that on the DKE38 the wheel to tune it medium and large wave has no end, it menas that it does not stop, it can be turn 360 degrees with no stops.

I have a Braun dke38 that is different, it is competely original and the wheel stop on zero at each side. It is the first time i can see this variant


Is it known? or it is something special?

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
21.12.20 11:27
wumpus

Administrator

21.12.20 11:27
wumpus

Administrator

Re: Variant on tune wheel DKE38????

Hallo Aitor,

I have only information about tuning capacitors with endless turning option.

Do you have a photo of the capacitor section of this set?


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

21.12.20 12:37
Aitor

WGF-Einsteiger

21.12.20 12:37
Aitor

WGF-Einsteiger

Re: Variant on tune wheel DKE38????

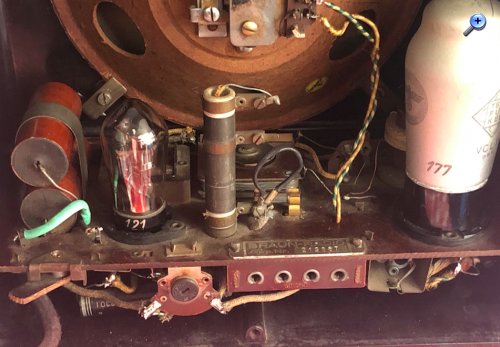

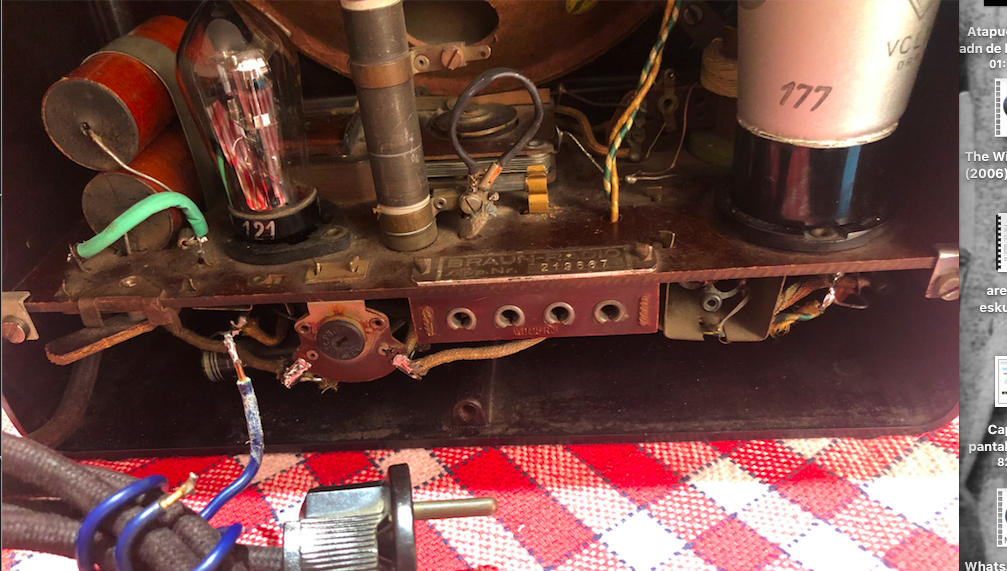

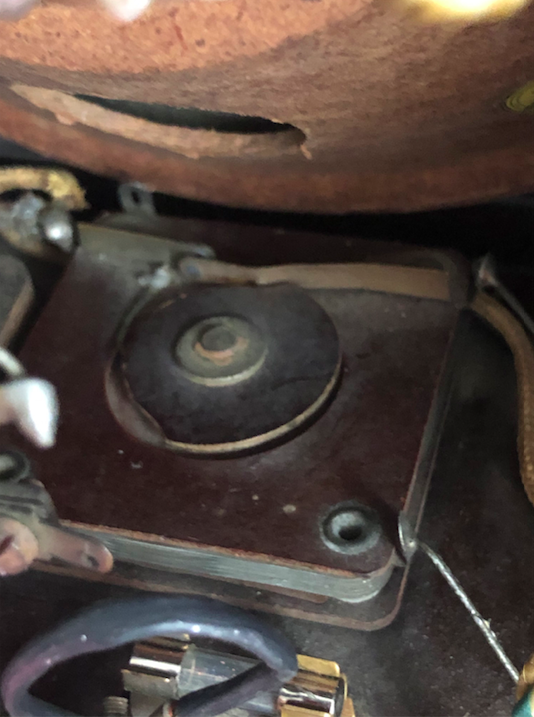

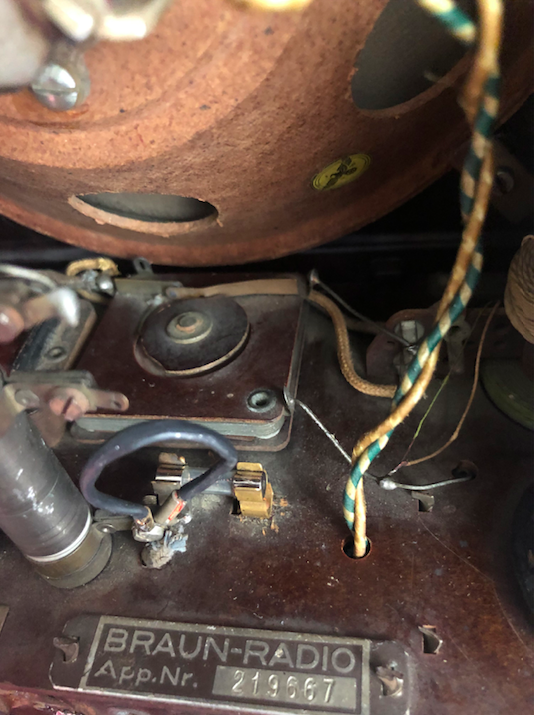

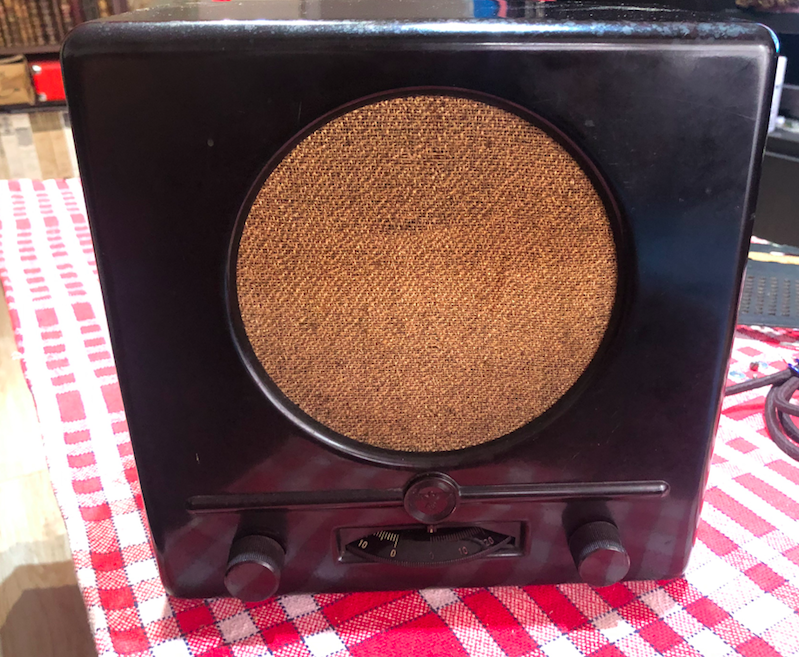

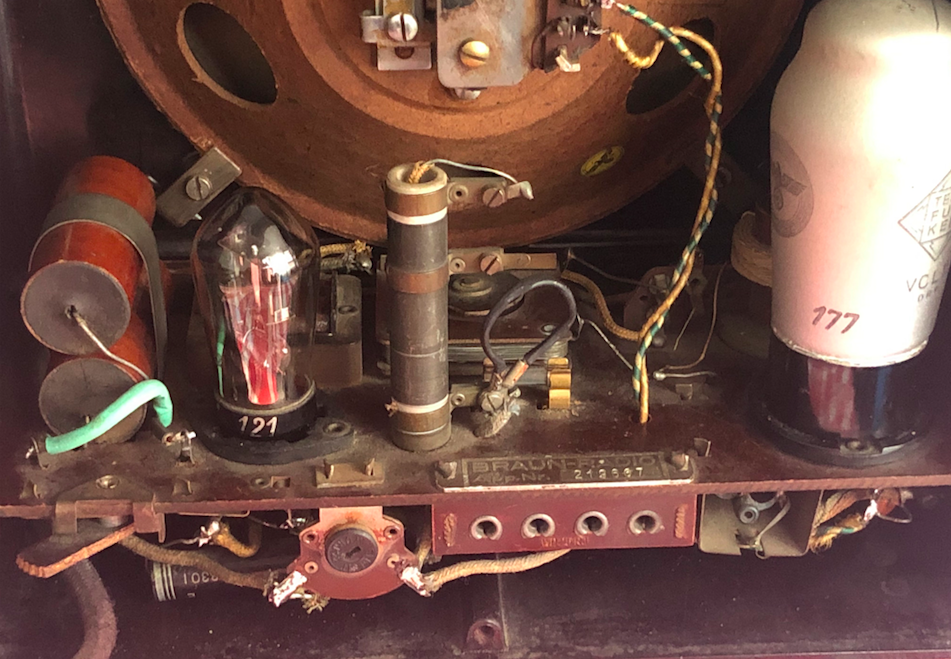

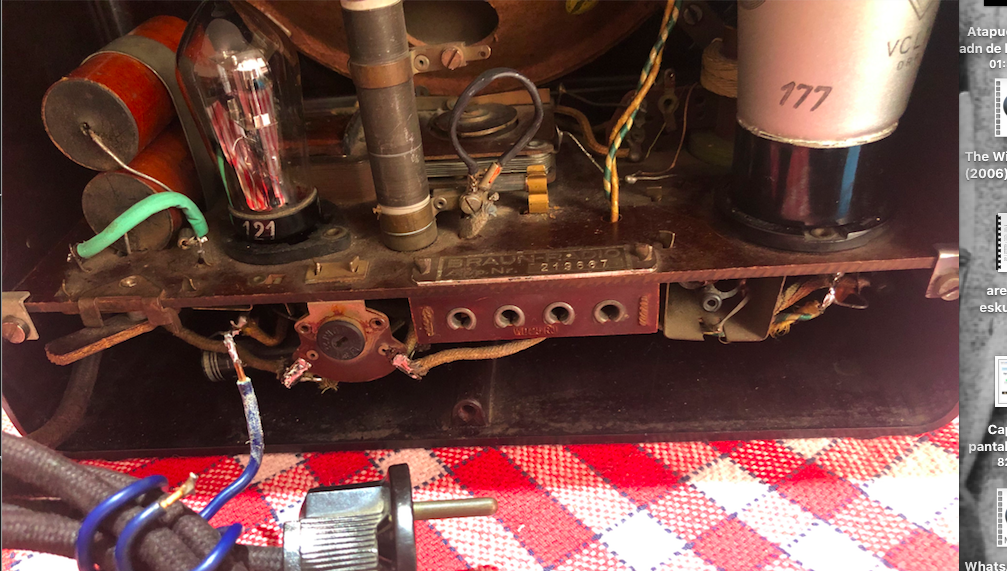

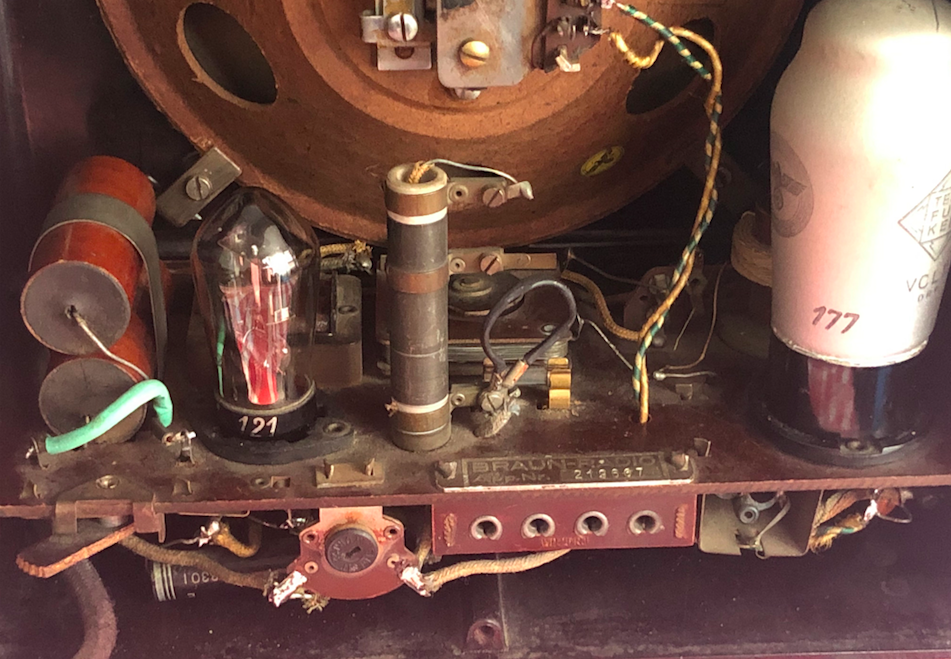

Here you are photos, i also have a video, but i can not load it, if you want, tell me an email and i will send it to you















Aitor Eneko

Datei-Anhänge
Captura de pantalla 2020-12-21 a las 11.25.50.png Captura de pantalla 2020-12-21 a las 11.25.50.png (98x)

Mime-Type: image/png, 1.081 kB

Captura de pantalla 2020-12-21 a las 11.26.15.png Captura de pantalla 2020-12-21 a las 11.26.15.png (90x)

Mime-Type: image/png, 1.166 kB

Captura de pantalla 2020-12-21 a las 11.26.28.png Captura de pantalla 2020-12-21 a las 11.26.28.png (101x)

Mime-Type: image/png, 659 kB

Captura de pantalla 2020-12-21 a las 11.26.50.png Captura de pantalla 2020-12-21 a las 11.26.50.png (105x)

Mime-Type: image/png, 643 kB

Captura de pantalla 2020-12-21 a las 11.27.01.png Captura de pantalla 2020-12-21 a las 11.27.01.png (102x)

Mime-Type: image/png, 710 kB

xxxx.png xxxx.png (92x)

Mime-Type: image/png, 1.133 kB

21.12.20 14:52
basteljero

WGF-Premiumnutzer

21.12.20 14:52
basteljero

WGF-Premiumnutzer

Re: Variant on tune wheel DKE38????

Hi,
This was done because the German engineers
condemned to build a receiver out of garbage.
The waveband was made with the tuning capacitor
switched. It couldn't be cheaper.
They did a good job under these bad conditions.




Antoine de Saint-Exupéry über Kunst

Zitieren:
Vollkommenheit entsteht offensichtlich nicht dann, wenn man nichts mehr hinzuzufügen hat,
sondern wenn man nichts mehr wegnehmen kann.

by
Jens

Zuletzt bearbeitet am 21.12.20 16:25

21.12.20 14:58
Aitor

WGF-Einsteiger

21.12.20 14:58
Aitor

WGF-Einsteiger

Re: Variant on tune wheel DKE38????

Yes, that is known, the news are in the tone wheel that have a stop system never seen by me before.

21.12.20 15:04
Aitor

WGF-Einsteiger

21.12.20 15:04
Aitor

WGF-Einsteiger

Re: Variant on tune wheel DKE38????

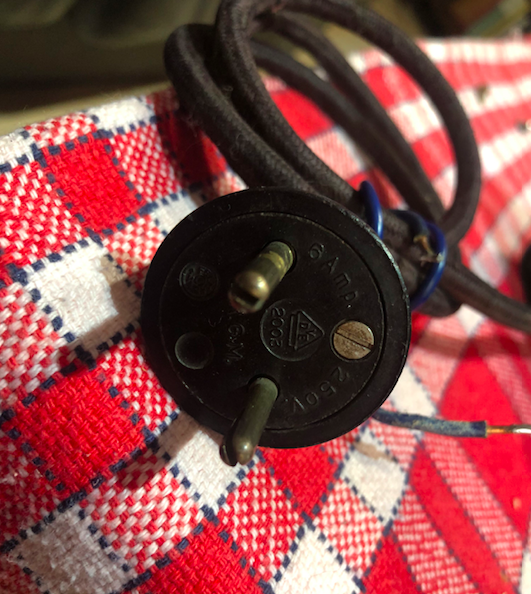

also the plug i think is original



Datei-Anhänge
Captura de pantalla 2020-12-21 a las 11.27.26.png Captura de pantalla 2020-12-21 a las 11.27.26.png (89x)

Mime-Type: image/png, 671 kB

yyyyy.png yyyyy.png (86x)

Mime-Type: image/png, 163 kB

21.12.20 16:02
wumpus

Administrator

21.12.20 16:02
wumpus

Administrator

Re: Variant on tune wheel DKE38????

Hallo ,

there are indications of two variants. Also tuning capacitors with end stop. Recognizable on a wire to the rotor axis?

https://www.welt-der-alten-radios.de/ges...22.html#DKE38GW


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

21.12.20 16:09
basteljero

WGF-Premiumnutzer

21.12.20 16:09
basteljero

WGF-Premiumnutzer

Re: Variant on tune wheel DKE38????

Hi there,

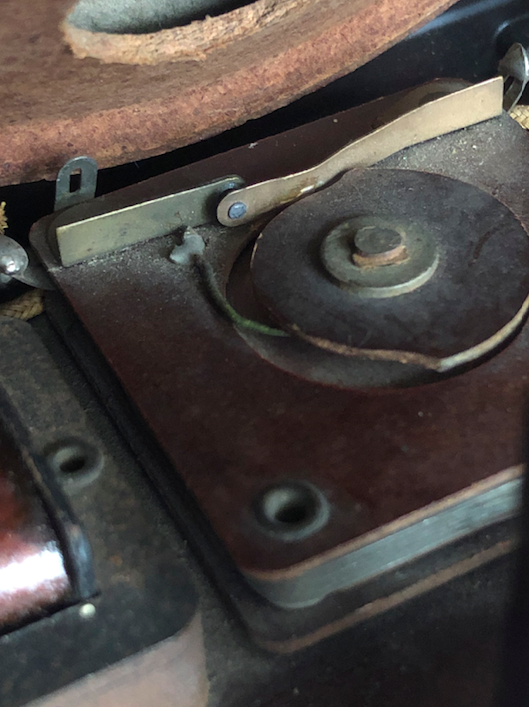

I once have a photo of such a tuning capacitor
made, since it is defective, I no longer know which one
Model.

On the left picture you can see the stop pin.
A Pertinax plate rotates together with the rotor.
This hits the pin at 0 degrees and 180 degrees of rotation.
This is necessary because otherwise the connection line to the
Rotor would tear off.
kiss : keep it simple, stupid.
by
Jens

Zuletzt bearbeitet am 21.12.20 16:11
