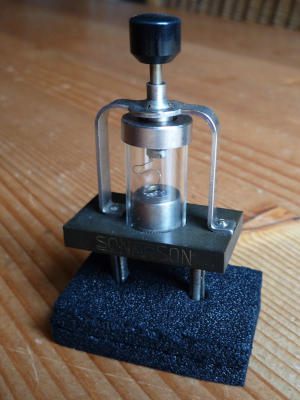

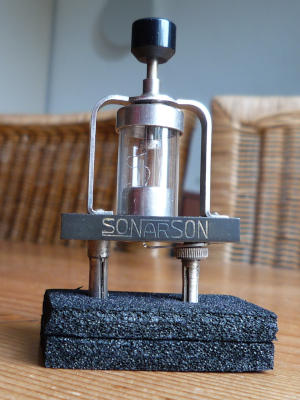

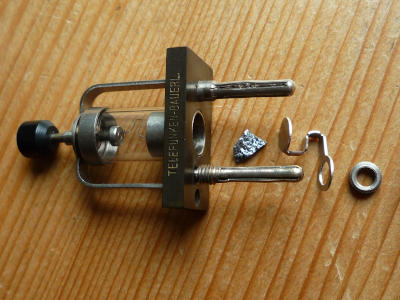

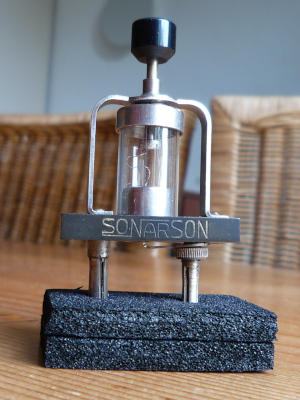

so habe ich den Kristall im Detektor jetzt befestigt. Die Patronenidee ist aber noch nicht vom Tisch... Im von Jens erwähnten "Bastelbuch für Radioamateure" (1294) wird mehrfach vorgeschlagen sich eine "Kontaktpille" aus einer abgeschossenen Patrone zu bauen. Bisher habe ich keinen Hinweis auf industriell gefertigte Kristallmodule finden können, und damit ist die leere Patronenhülse wohl eine zeitgemäße Methode für Radiobastler der 20er Jahre. Sobald ich etwas Vorzeigbares hinbekomme werde ich das hier präsentieren .

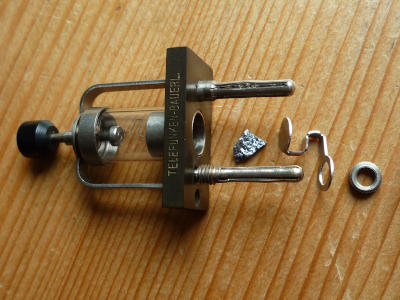

In der Zwischenzeit habe ich mir diese Klammer ausgedacht:
Noch einmal vielen Dank für Eure Hinweise und Ideen,
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

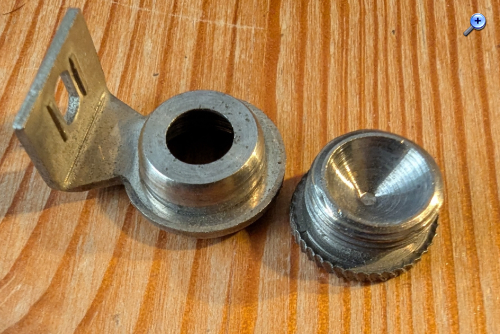

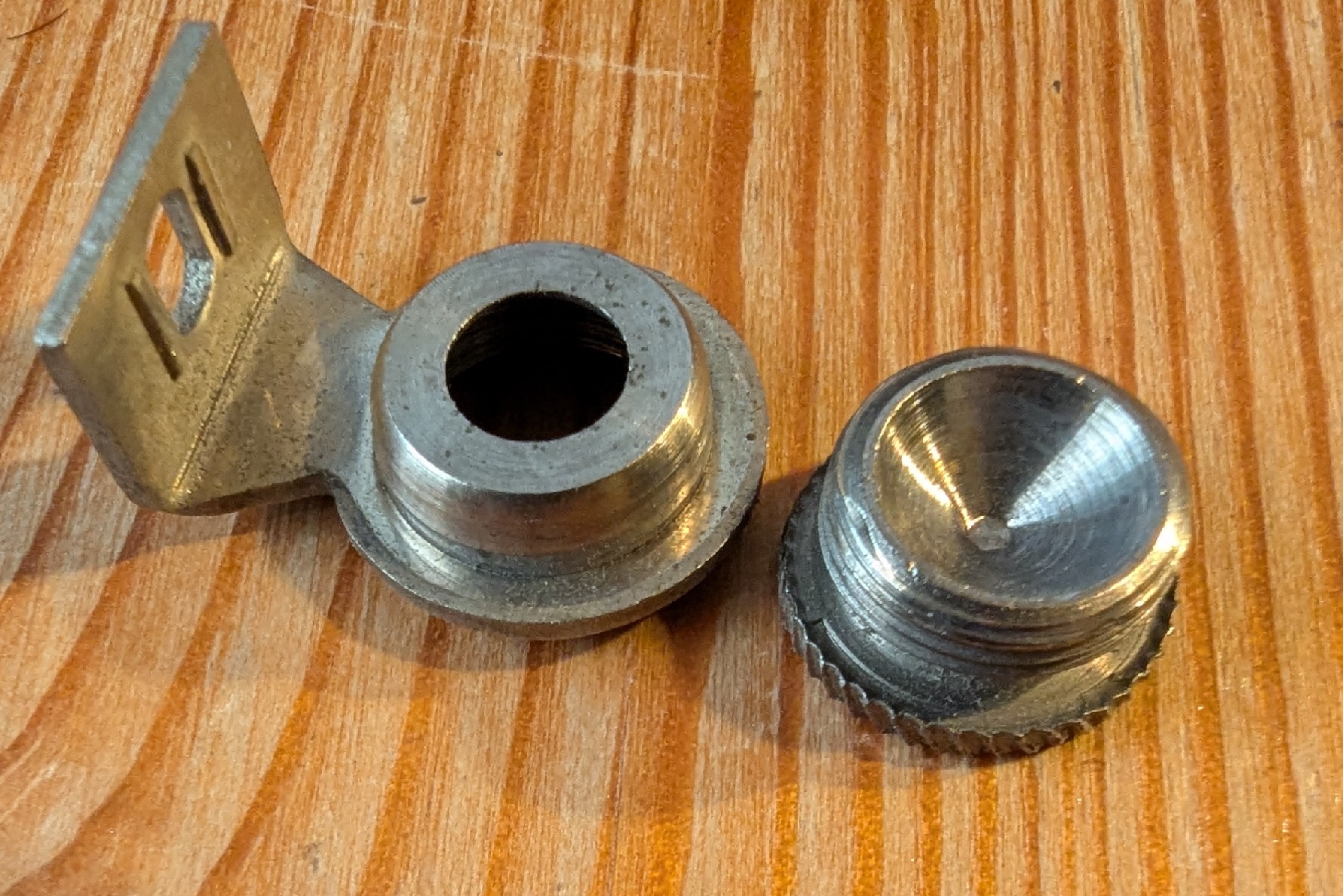

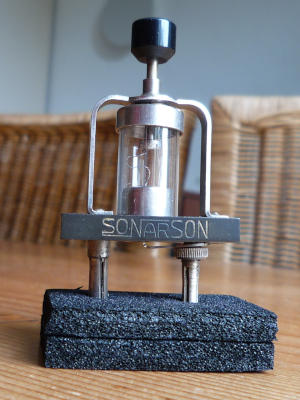

ich hätte dieses alte Ersatzteil für Dich. Der Durchmesser dieser Kristallhalterung liegt bei knappen 12mm (11,7mm). Wenn Du Du die Kontaktlasche zurückbiegst, könnte das passen.
oh Mann, da merke ich tatsächlich erst jetzt dass ich monatelang Deine Antwort übersehen habe - sorry...
Vielen Dank für Dein Angebot! Allerdings ist der Halter mit knapp 12mm zu groß und müsste massiv bearbeitet werden. Er wäre dann total verhunzt und ob er noch wie gewünscht funktioniert bleibt fraglich. Dafür ist so ein schönes Originalteil doch zu schade, richtig?
Ich arbeite weiter an der Patronenlösung, siehe den nächsten Beitrag

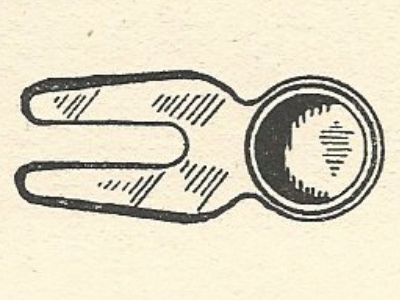

Noch habe ich zwar keine Patronenhülsen, aber ich hab schon mal über den Halter nachgedacht. Im "Bastelbuch für Radioamateure" von 1924 gibt es ein Bild von so einem Halter den man aus 0.5mm Messingblech herstellen soll:

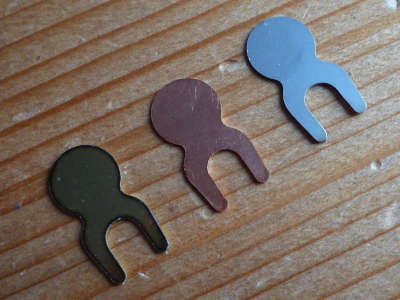

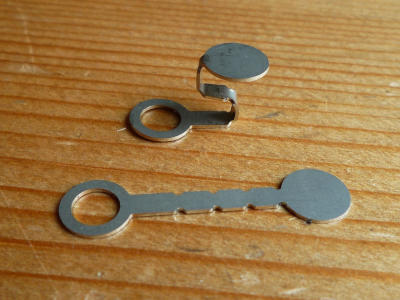

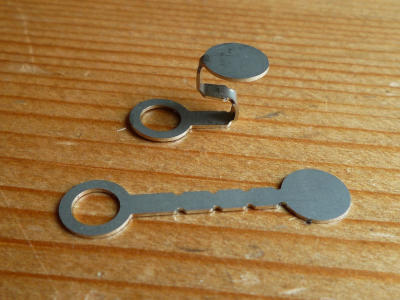

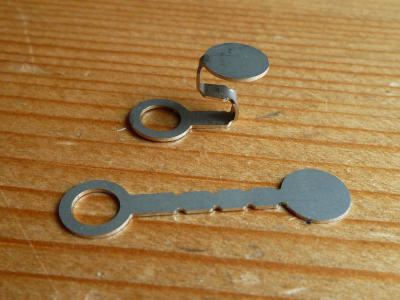

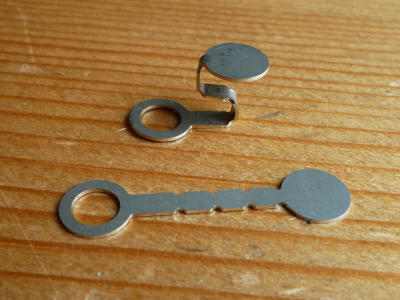

Mit diesem Bild als Hintergrund habe ich ein CAD - Modell erstellt. Dabei mussten natürlich die Maße angepasst werden, aber ich habe versucht den Stil der Zeichnung beizubehalten. Das habe ich dann fertigen lassen:
Nur eins bekommt man nicht ohne Mindermengenzuschlag, also habe ich jetzt mehrere (Messing, Kupfer, Eisen) zum experimentieren . Als nächstes muss ich irgendwie an Patronenhülsen herankommen...
BattleToad: ........ Allerdings ist der Halter mit knapp 12mm zu groß und müsste massiv bearbeitet werden. Er wäre dann total verhunzt und ob er noch wie gewünscht funktioniert bleibt fraglich. Dafür ist so ein schönes Originalteil doch zu schade, richtig?
Ja, bearbeiten ist dann nicht so gut. Die alten Teile sind halt noch nicht wirklich genormt und weichen bei den einzelnen Herstellern voneinander ab. Bin gespannt auf Deine mechanische Lösung aus einer Patronenhülse.
BattleToad: ........ Allerdings ist der Halter mit knapp 12mm zu groß und müsste massiv bearbeitet werden. Er wäre dann total verhunzt und ob er noch wie gewünscht funktioniert bleibt fraglich. Dafür ist so ein schönes Originalteil doch zu schade, richtig?
Ja, bearbeiten ist dann nicht so gut. Die alten Teile sind halt noch nicht wirklich genormt und weichen bei den einzelnen Herstellern voneinander ab. Bin gespannt auf Deine mechanische Lösung aus einer Patronenhülse.
Gruß Jörg
Nachtrag: leere Patronenhülsen versch. Größen bzw. Kaliber gibt es im www.

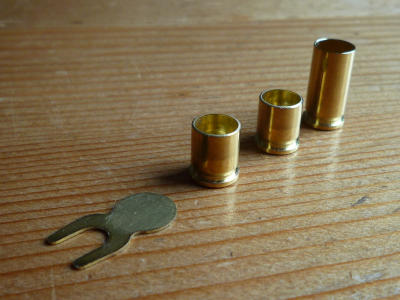

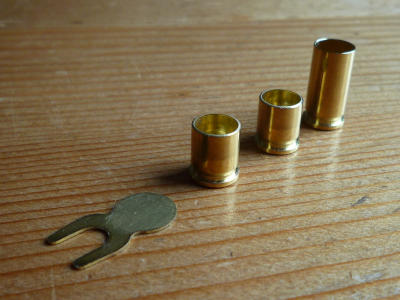

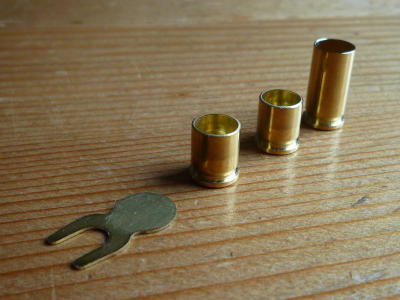

Übers Internet (richtig, Jörg ) habe ich mir mittlerweile vom einschlägigen Waffenhandel Leerpatronen besorgt. Die 9mm passen genau gerade *nicht*, die 7.65mm sind zwar etwas zu klein, aber nicht viel, sie sind also eine gute Wahl. Mit einem Rohrschneider habe ich sie auf die richtige Länge gekürzt:

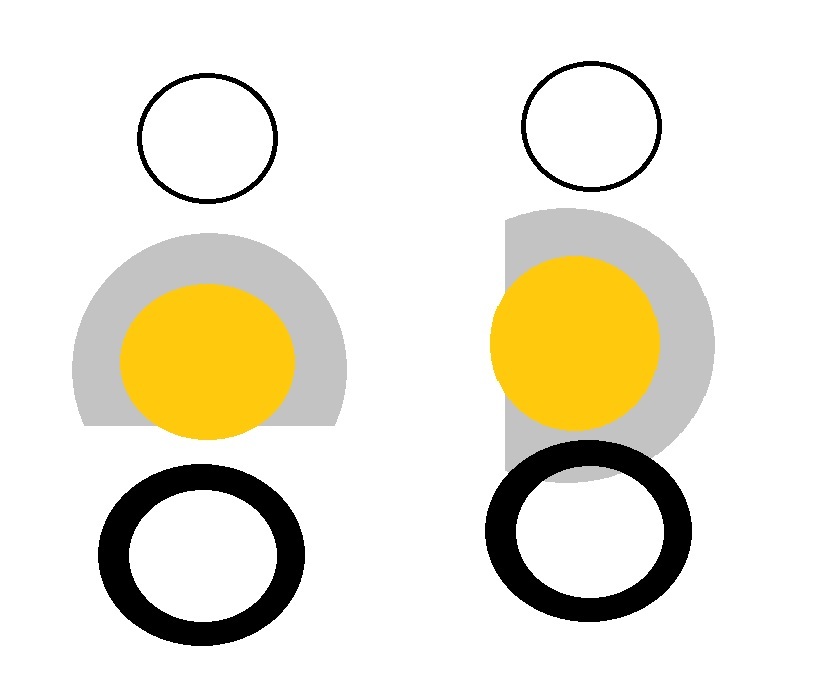

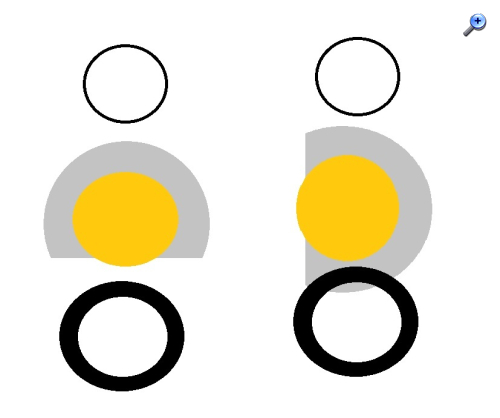

Man könnte überlegen, in den Ausschnitt für den Auswurf der Patrone halbkreisförmig (nach Art einer Sicherungsscheibe) ein ringförmiges Kupfer- oder Weißblech anzulöten.
Man müsste dann die Rändelmutter nur etwas lösen, die Patrone einsetzen, drehen und dann mit der Rändelmutter festsetzen.
Das würde festen Sitz und besten Kontakt zum Stift ergeben.
Die 7.65mm sind neu und haben noch keine Zündplättchen, die 9mm sind abgeschossen und haben keine Zündplättchen mehr - also alles easy.
Seltsam ist dass meine 9mm so dick sind (<10mm), das passt eigentlich gar nicht zu den Spezifikationen der 9mm Hülse bei der der Durchmesser H2=9.65mm sein soll. Ich werde sicherheitshalber mal neue bestellen. Vielleicht blähen sich die Patronen beim Schuss etwas auf, wer weiß...
Die Idee mit der eingekerbten Scheibe ist zwar nicht schlecht, aber wo ich jetzt 70 fertige Halterungen (Bild in meinem letzten Beitrag) habe, werde ich die erstmal aufbrauchen
Moin, geh doch mal in ein Waffengeschäft und zeige denen den Detektor. Vielleicht gibt es da irgendein altes, ungebräuchliches Maß. Kenne mich aber in dem Sektor nicht aus.
Oder 8mm-Standard-Messingrohre aus dem Baumarkt, da lässt sich ja auch ein rundes Plättchen mit Einkerbung quasi als verbreiterter Boden anlöten.
