Hallo Freunde der Messtechnik,

heute war ich auf einem Radio- und Amateurfunkflohmarkt in Garitz Sachsen- Anhalt.
Ich habe von meinem Radiofreund, der dort einen Stand hatte, eine L- Messbrücke erstanden.

Es ist wieder ein polnisches Produkt* und eignet sich perfekt dazu die Induktivität und Eigenkapazität
von Spulen zu bestimmen. Aus den ermittelten Werten läßt sich dann natürlich auch die Güte berechnen.
Da ich einige Spulen mit genauen Angaben habe, konnte ich diese zur Referenz nutzen.

* = Mess- Sender http://www.wumpus-gollum-forum.de/forum/...9-54_110_1.html

Ja, hier macht das Messen noch Spaß, da man per Hand die Frequenzen ( bzw. mögliche Induktivitätsbereiche)
durchstreichen muss , bis Resonanz am Anzeiger dargestellt wird. Anschließend wird die Eigenkapazität festgestellt.
Aus L C und R läßt sich dann auch die Güte berechnen. Das massive Gerät hat keinen Netzstecker und wird mit

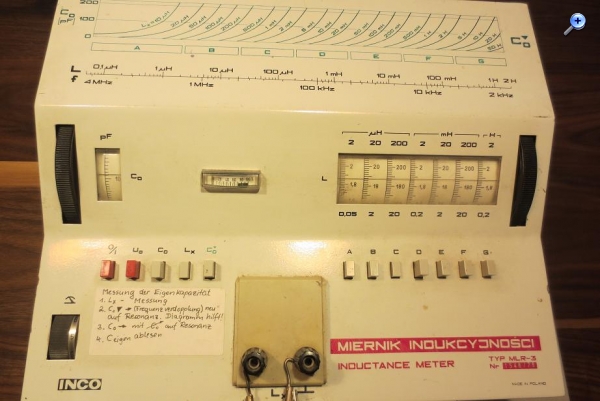

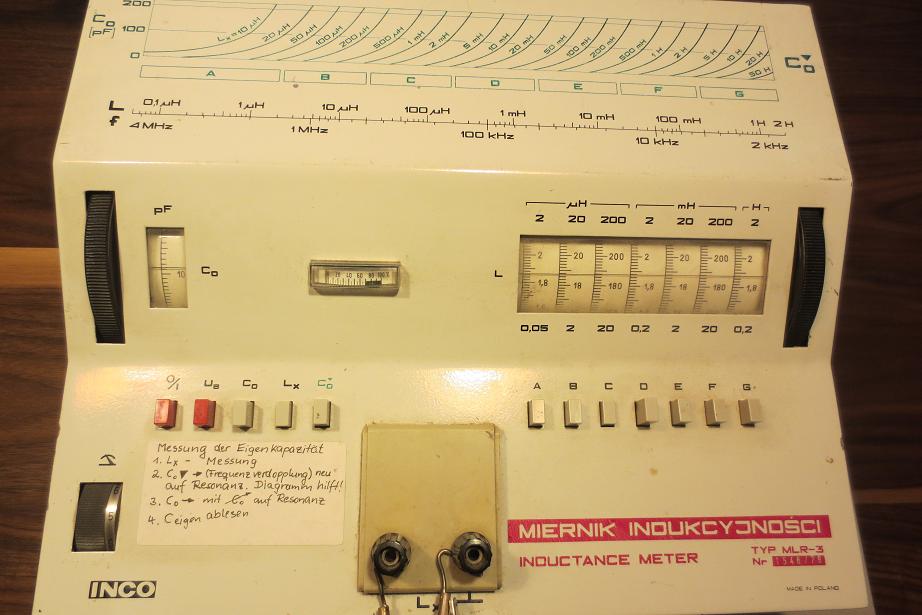

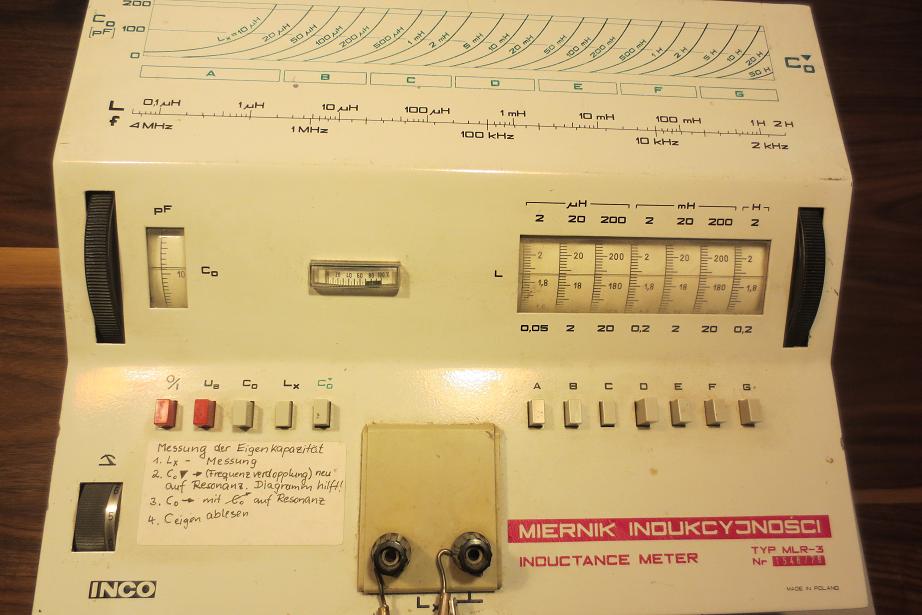

einem 9V - Block versorgt. Die Parameter lassen sich gut auf dem Gerätefoto erkennen. Ich will mir demnächst mal die
Messfrequenzen am Oszi anschauen.

Aus meiner Sicht ein variables Dipmeter mit C- Messung oder L- Registrierkasse !
Gruß

joe

P.S. Ein Foto der Mechanik und der Innereien wird nachgeliefert! Heute geht´s kleiner und digital.....
aber ist doch echt lustig solch ein Apparatchek! Metallchassis / Gewicht ca. 1,5-2 kg




Eigenkapazität der 4 L`s liegt zwischen 7,5 -9pF / Q um 190 / Genau das Richtige für Detektorfreunde !

Zuletzt bearbeitet am 17.03.13 00:12

Datei-Anhänge

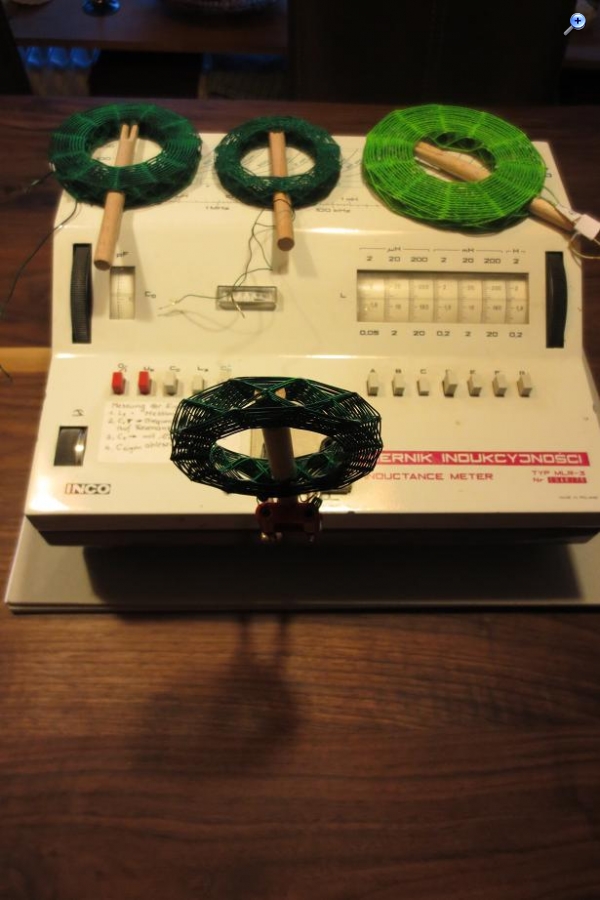

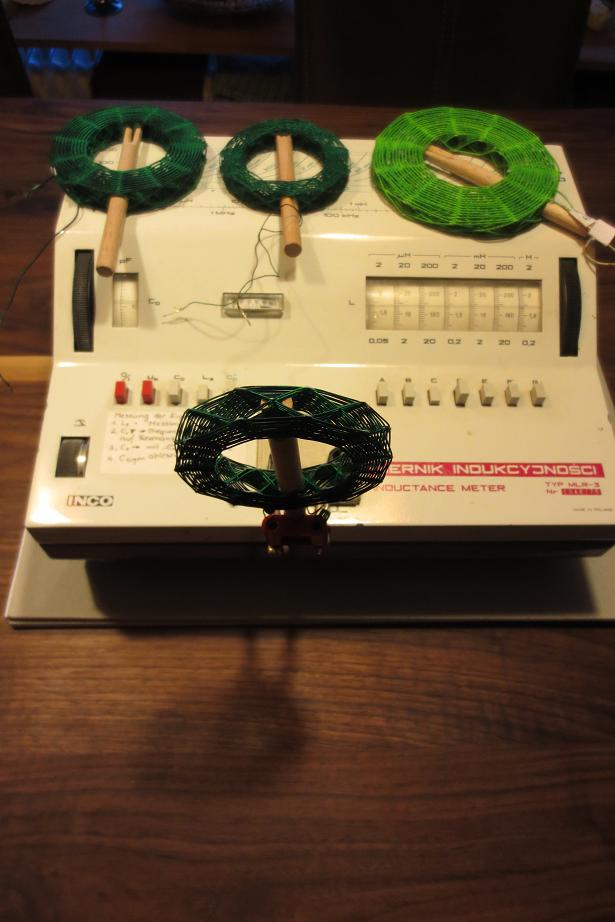

	L mit C _ Mess in Aktion.JPG (295x) Mime-Type: image/jpeg, 68 kB

Martin.M gefällt der Beitrag.

Hallo Joe,

Registrierkasse: Köstlich!


Gruß von Haus zu Haus
Rainer (Forumbetreiber)
