Vor 50 Jahren, der erste volltransistorisierte Taschenempfänger Made in GDR.
Hallo liebe Radiofreunde.
Vor nunmehr 50 Jahren kam der erste volltransistorisierte Taschenempfänger, entwickelt und hergestellt vom VEB Stern Radio Sonneberg, auf den Markt. Das kleine Gerät ist für den Empfang der Mittelwelle ausgelegt, enthält 6 Transistoren und hat eine Gegentakt- Endstufe. Die ersten Geräte enthielten im HF- Teil importierte Transistoren, zum Beispiel OC44 und OC45, der NF- Teil war mit Transistoren vom WBN Teltow, beziehungsweise vom Halbleiterwerk Frankfurt/ Oder bestückt. Eine weitere Voraussetzung zur Fertigung dieses Empfängers war die Entwicklung und Produktion einer Spezialbatterie. Diese Batterie lieferte 9 Volt, vergleichbar mit den heutigen Energieblocks 9 Volt, war aber in ihren Abmessungen größer. Das grundsätzliche Schaltungskonzept des Empfängers wurde bis Anfang der siebziger Jahre beibehalten. Der erste HF- Transistor arbeitet als selbstschwingende Mischstufe. Die Dimensionierung derartiger Schaltungen stellt immer einen Kompromiß zwischen unterschiedlichen Forderungen dar, liefert aber gute Ergebnisse. Dann folgt ein zweistufiger ZF- Verstärker, der auf drei Einzelkreise arbeitet. Die ZF mit 455 kHz wurde über viele Jahre beibehalten. Der NF- Teil enthält eine Treiberstufe, die über einen Übertrager die im B- Betrieb arbeitende Gegentakt- Endstufe ansteuert. Damit ist eine Ausgangsleistung von etwa 50 mW erreichbar. Ein Transistor läßt sich in seiner Verstärkung nur ungenügend regeln. Die an der Demodulatordiode entstehende Richtspannung wird zur Abwärtsregelung des ersten ZF- Transistors genutzt. Damit ist bei höherer Feldstärke immer noch die Gefahr der Übersteuerung des Verstärkers gegeben. Deshalb wird durch eine Dämpfungsdiode der erste Schwingkreis bedämpft und damit eine weitere Absenkung der Verstärkung bewirkt. Dieses grundsätzliche Regelkonzept findet man bei vielen Herstellern in ihren Schaltungslösungen angewendet. Erst nach der preisgünstigen Massenfertigung von Transistoren mit verbesserten Eigenschaften wurden aufwändigere Lösungen gebaut. Trotzdem ist noch heute die Empfangsleistung dieses kleinen Gerätes beeindruckend.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Vor 50 Jahren, der erste volltransistorisierte Taschenempfänger Made in GDR.
Hallo Wolfgang,
ja , genau , das immer noch sehr beliebte Sternchen 57/69TT gab es in vielen Gehäusefarben und als Zusatz sogar ein , anstatt Rückwand, aufschnappbares Netzteil.
Viele Grüße Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
Re: Vor 50 Jahren, der erste volltransistorisierte Taschenempfänger Made in GDR.
Hallo Wolfgang,
eine hochinteressante Audführung zur Radiotechnik und -geschichte.
Hat das gute Stück auch einen Modellnamen und gibt es eine Webadresse eines Sammlers, wo er zu sehen ist ?
Die wunderbare Länderliste bei "indianaradios" mit allen Sammlern und Museen weltweit ist ja leider nicht mehr existent, hoffentlich erscheint sie irgendwann wieder einmal. Für mich war sie ein unentbehrliches Hilfsmittel bei meinen Recherchen nach Modellen usw.
Ich habe in meiner Sammlung den Stern 2 von 1960/1961.
Mit freundlichen Grüßen Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
Re: Vor 50 Jahren, der erste volltransistorisierte Taschenempfänger Made in GDR.
Hallo Wolfgang,
Die Anfrage hat sich dank des Beitrages von Bernd (wir haben uns überschnitten) erledigt; gesehen habe ich es inzwischen auch !
@ Danke Bernd für Deine Modellbezeichnung, die eine Recherche ermöglichte.
Interessant insofern, als die Weltfirma Grundig erst etwas später mit dem Taschenradio "Mini-Boy 200" -ähnlich vom Wellenbereich, Anzahl der Kreise, Stromversorgung, Anzahl der Transistoren- "nachzog".
Herzliche Grüße Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
Re: Vor 50 Jahren, der erste volltransistorisierte Taschenempfänger Made in GDR.
Hallo Peter, hallo alle zusammen.

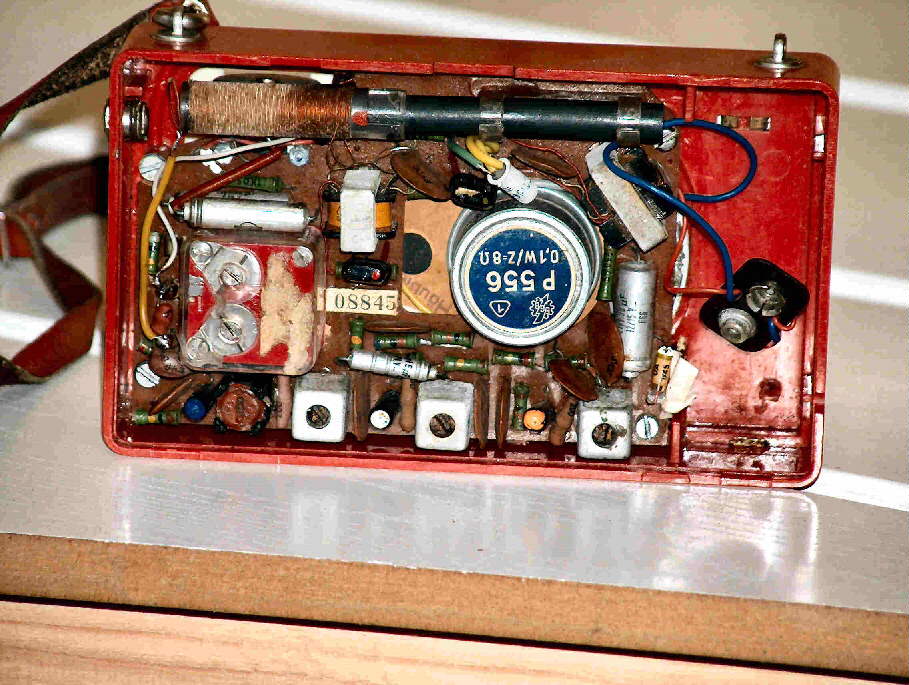

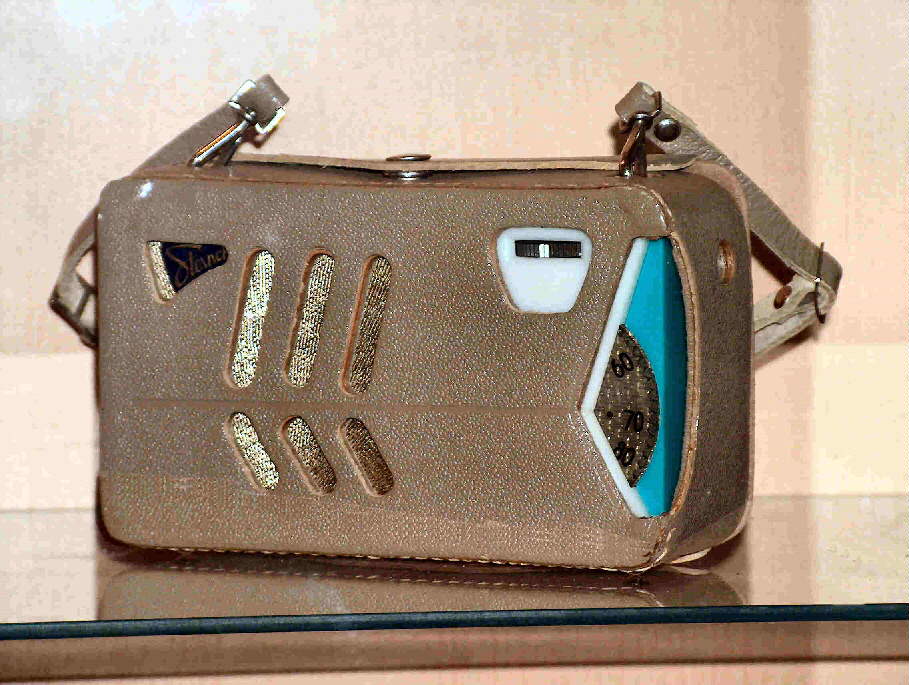

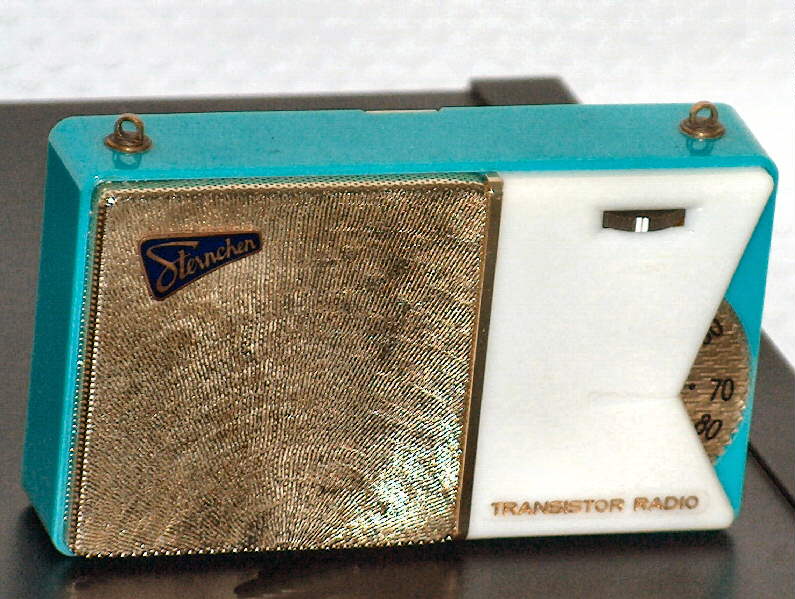

Mit der Eingabe der Begriffe "Sternchen" und "Radio" in eine Suchmaschine findet man einige weiterführende Einträge zu diesem kleinen Empfänger. Die technische Bezeichnung lautet 57/69TT für Geräte aus Sonneberg, oder 57/69TT-3 für das Sternchen aus Berlin. Nach einer einjährigen Entwicklungszeit in Sonneberg wurde das Gerät dort gebaut und Anfang 1960 nach Berlin übergeleitet. Im Anhang noch drei Bilder des Radios in seiner für mich schönen zeitlosen Form.
