Zitieren:Für Spezialzwecke gab es schon vorher die 'Eichelröhren' (Acorn-tubes), ebenfalls Nur-Glas-Röhren, aber mit seitlich herausgeführten Anschluss-Stiften, die schwierig herzustellen und damit teuer waren.

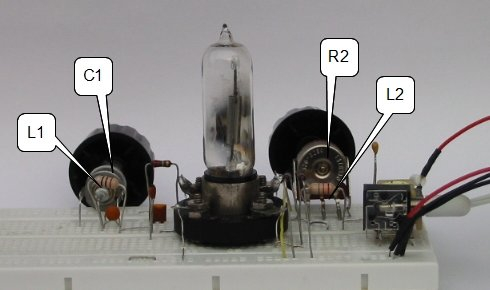

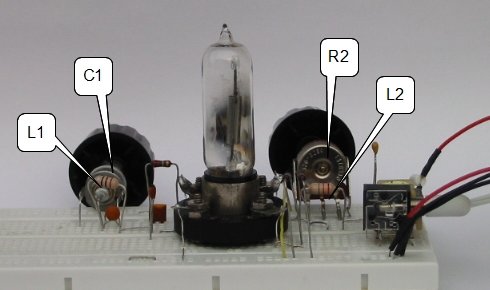

Vor Jahren habe ich ein Audion mit der 215A Triode gebaut - die erste Röhre in der Größe von Acorn-Röhren. Soweit mir bekannt wurde diese Röhre während dem ersten Weltkrieg entwickelt und kam nach dem Krieg auf den Markt.

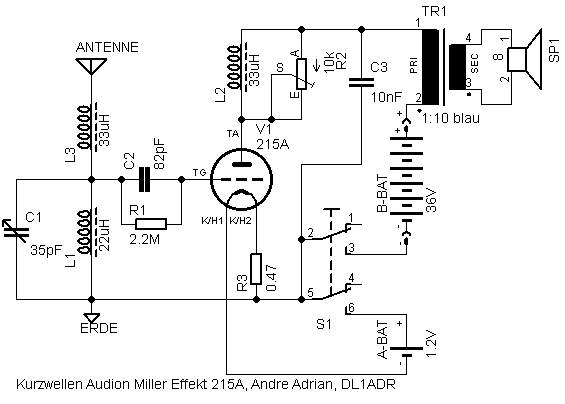

Das Audion benutzt den Miller Effekt für die Rückkopplung. Diese Art der Rückkopplung wurde schon 1915 von Armstrong beschrieben. Rückkopplung wird über R2 eingestellt. Als diese Röhre entwickelt wurde, gab es noch keinen Rundfunk-Sender auf 7 MHz. Deshalb war ich über Empfang bis zum 31m Band sehr erfreut.
Heute würde ich anstelle einer SMCC Festinduktivität für L1 einen T50-6 Ringkern mit Silberdraht benutzen. Der NF Transformator TR1 mit Ferritmaterial war vor einigen Jahren noch in Produktion.
!!!
