Hallo,
auf Wunsch eines einzelnen Herrn habe ich mir einmal die Mühe gemacht und alle meine selbstgebauten Geräte aufgelistet.
Alle Geräte sind natürlich nicht mehr vorhanden, ich habe dies aber in der Tabelle markiert.

-THELKO- Radiowerke Loccum

Liste der selbstgebauten Geräte, aufgeführt nach Baujahr:

Die Projekte, die mit einem Minus beginnen, sind nicht mehr vorhanden,
ebenso gibt es davon keine Fotografien oder sonstige Aufzeichnungen.

1961 -Erster Detektorempfänger auf Holzbrett aus Hobby-Heft
1962 -MW-Empfänger ohne Drehko (sogenannter Schulempfänger)
1964 -Mehrere Mittelwellen-Detektoren für Schulkameraden
1965 -Erster MW-Empfänger mit Transistor TF65
1966 -Kleiner Transistorverstärker (hat nicht funktioniert)
1968 -Kurzwellenaudion mit ECL86 und Steckspulen
1969 -Röhrenverstärker mit EC92 und EL95

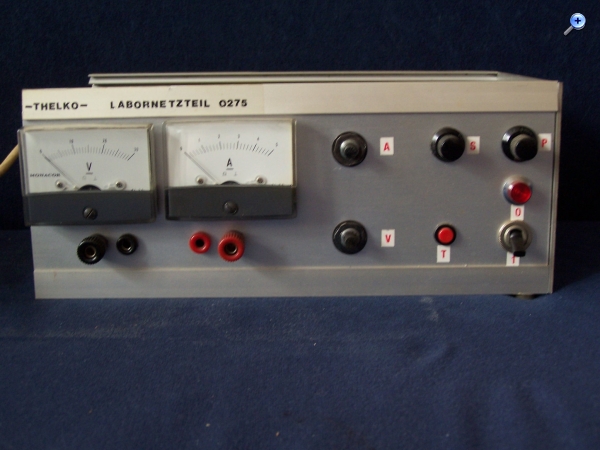

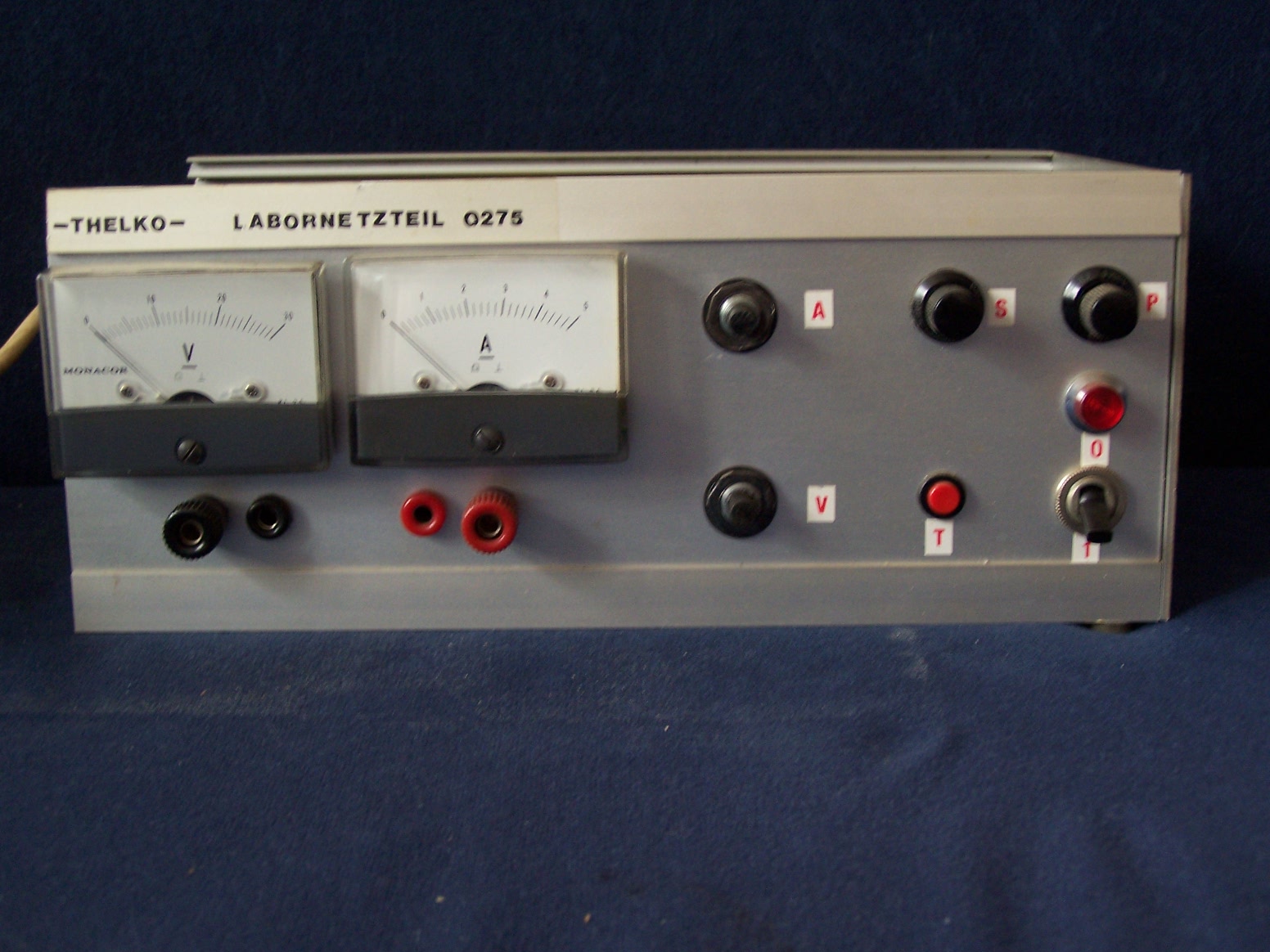

1975 30V / 3A Netzteil von Opper*mann


1975 Transistortester nach Funkschau


1975 Signalverfolger aus Multivibrator+Verstärker

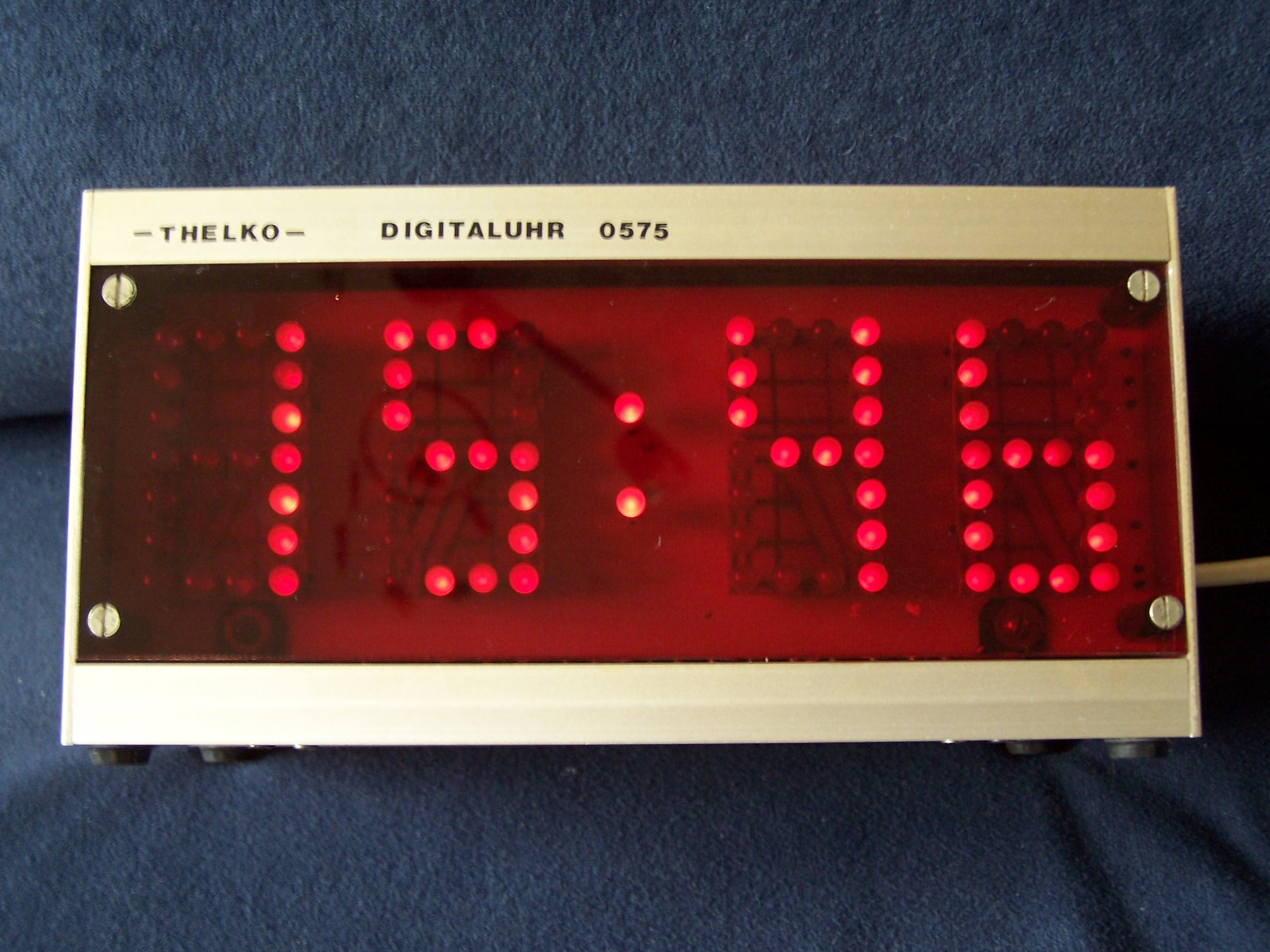

1975 Digitaluhr mit vergrößerter Anzeige nach Opper*mann


1976 Digitallichtorgel aus Funkschau (nur noch Ersatzplatine vorhanden)

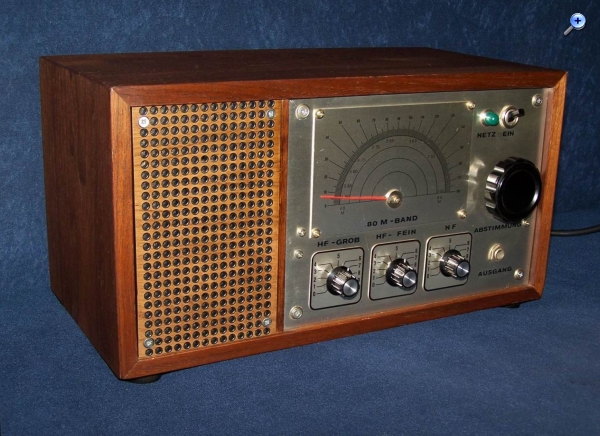

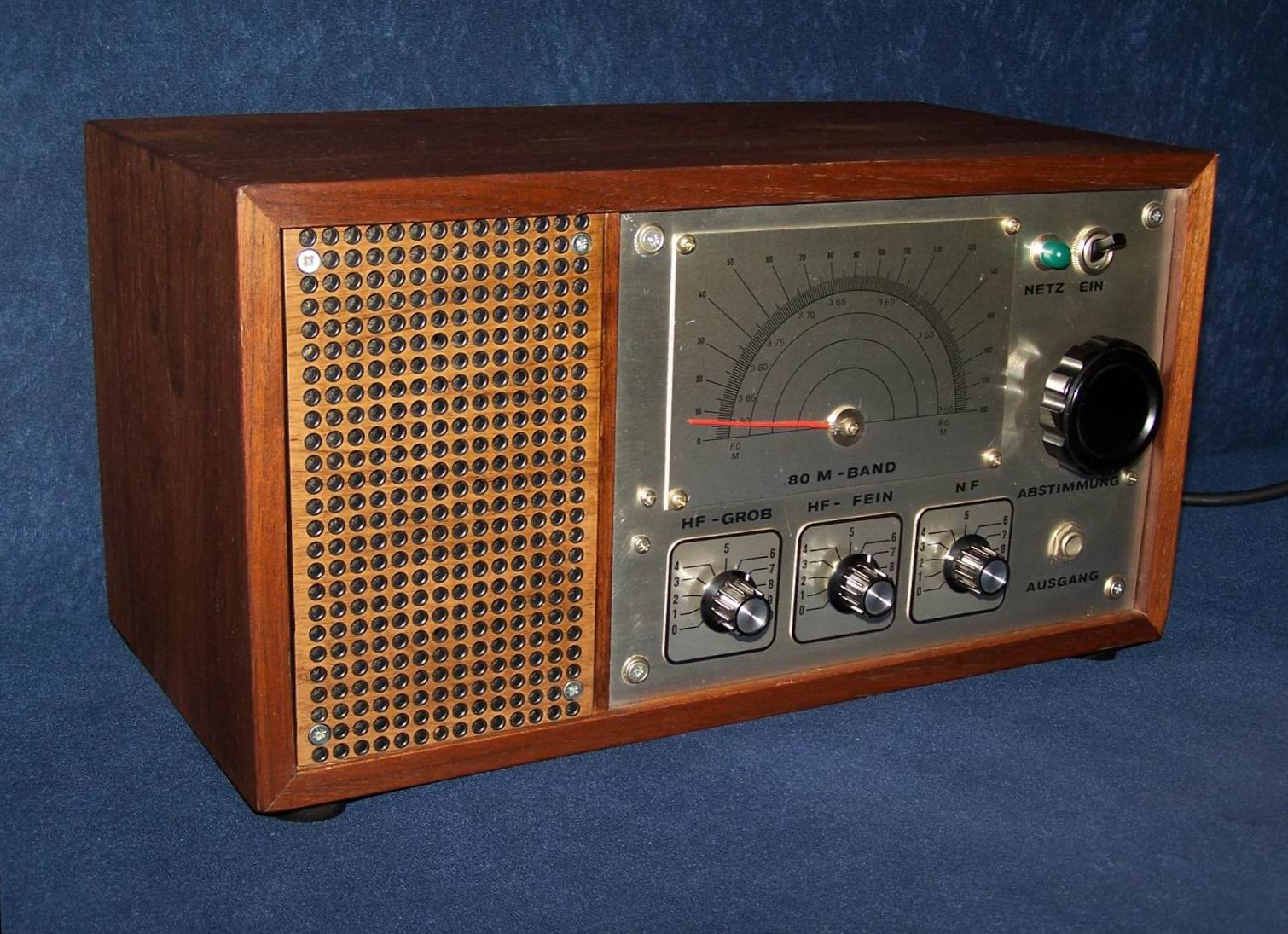

1977 80M-Band Audion (AusbZentrTerrHeer 22/1)

Datei-Anhänge
OPPERMANN Netzteil 02-1975.JPG OPPERMANN Netzteil 02-1975.JPG (547x)

Mime-Type: image/jpeg, 329 kB

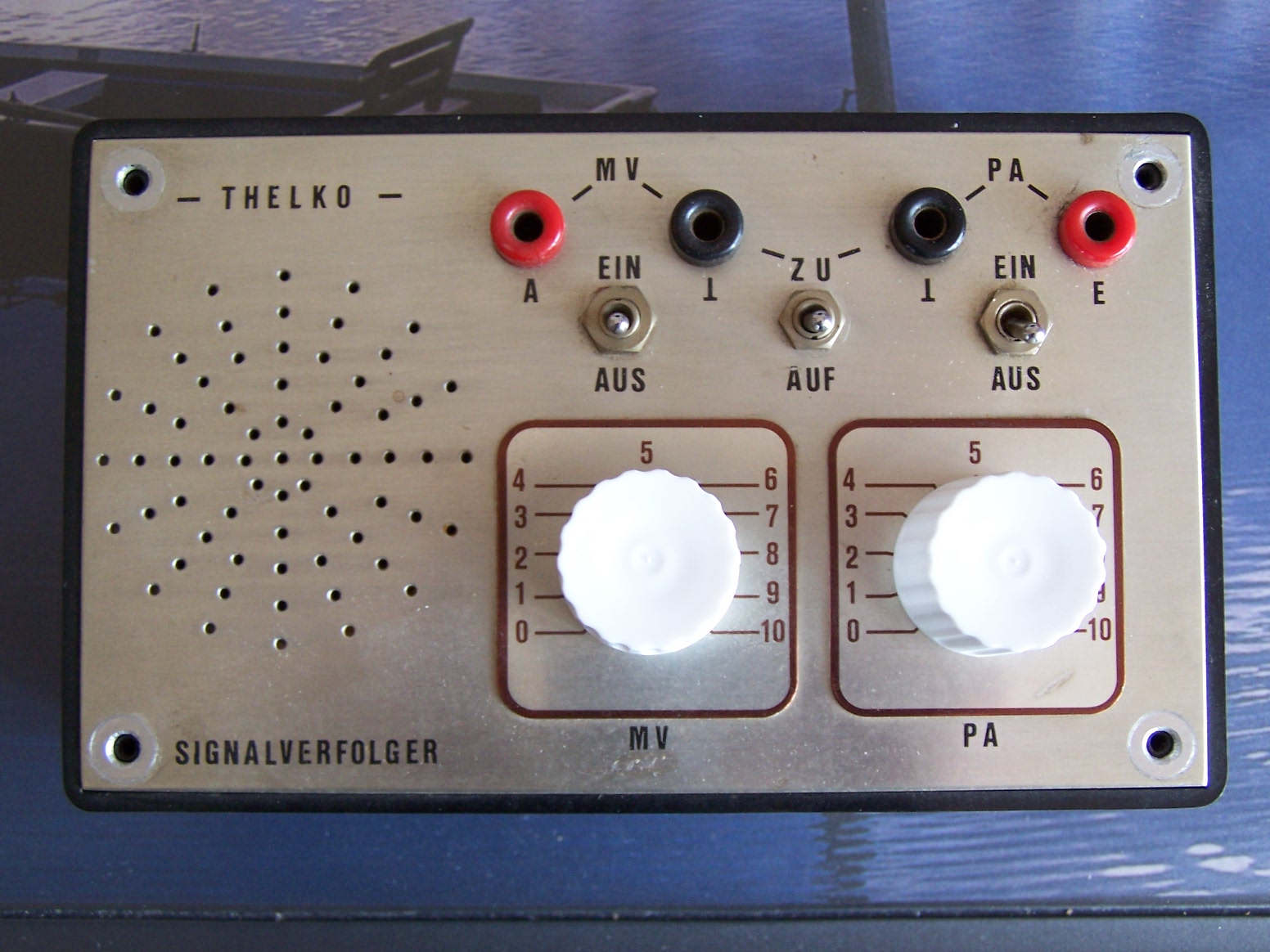

Signal Verfolger 05-1975.JPG Signal Verfolger 05-1975.JPG (797x)

Mime-Type: image/jpeg, 375 kB

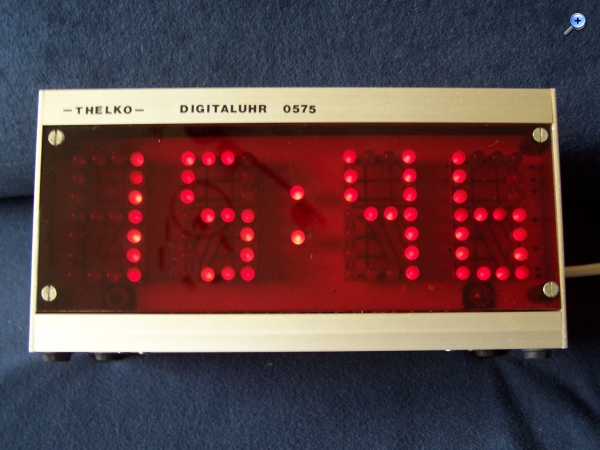

OPPERMANN Digitaluhr 05-1975.JPG OPPERMANN Digitaluhr 05-1975.JPG (438x)

Mime-Type: image/jpeg, 414 kB

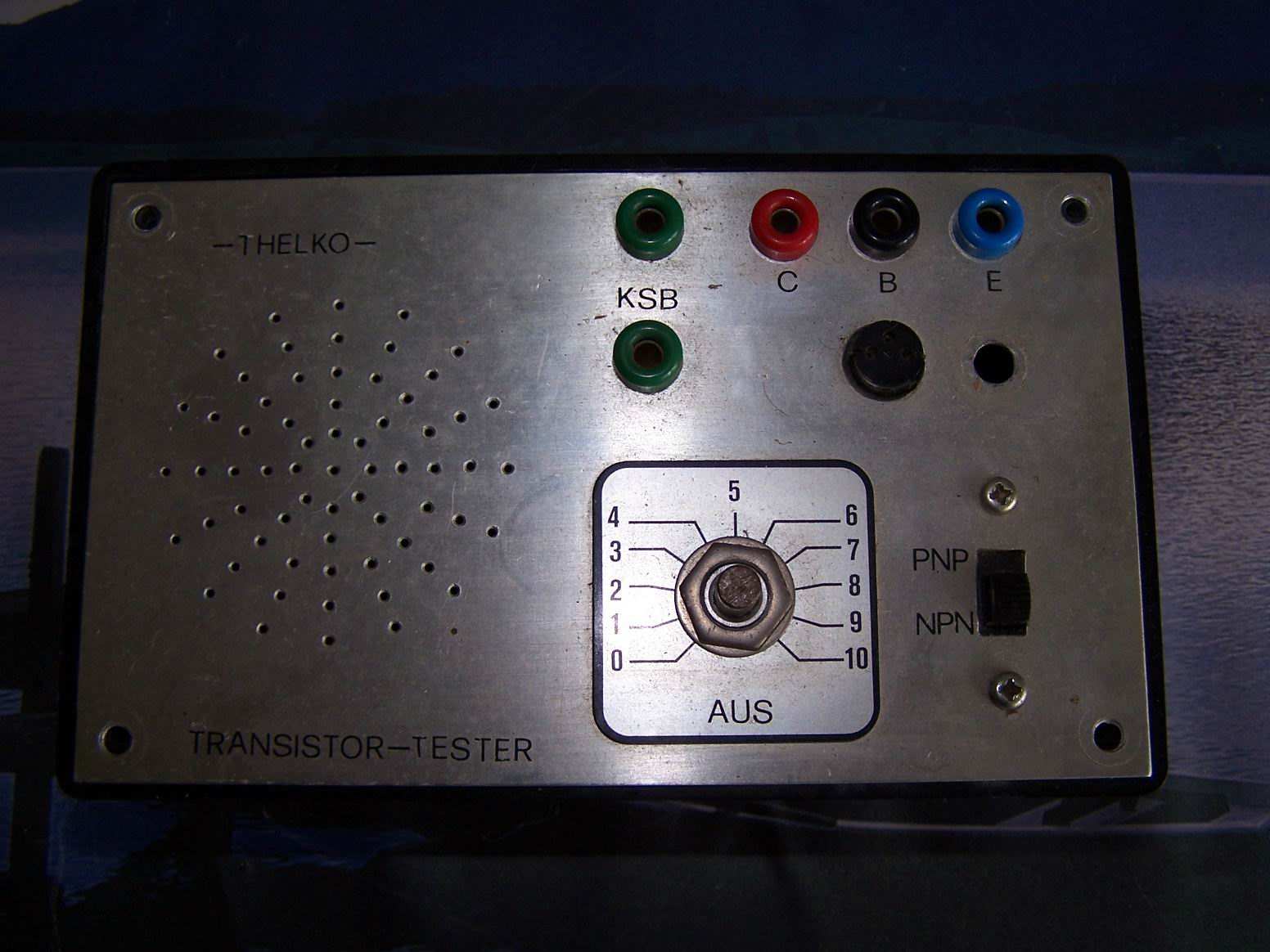

Transistortester 08-1975.jpg Transistortester 08-1975.jpg (418x)

Mime-Type: image/jpeg, 98 kB

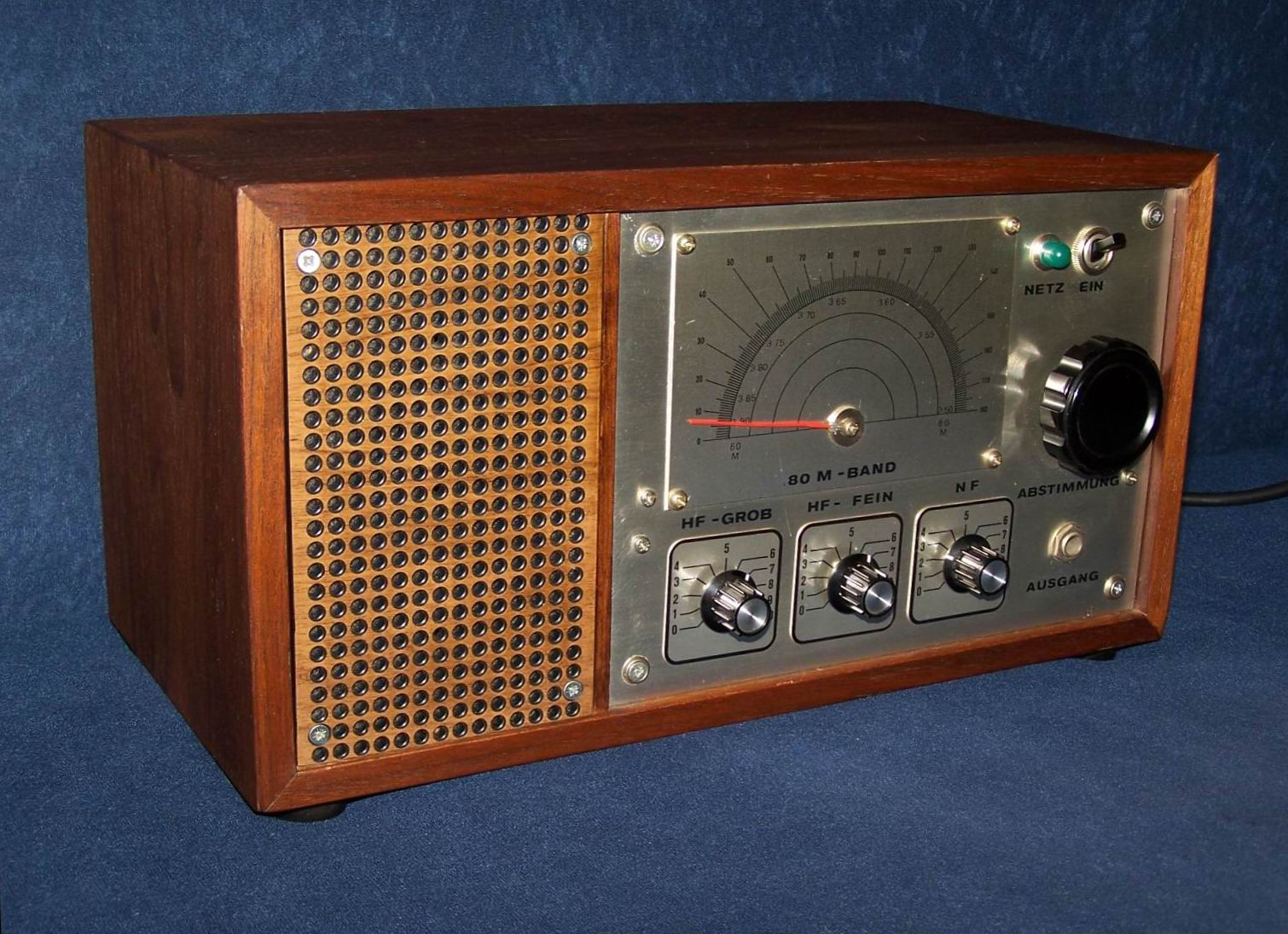

Kurzwellen Empfänger 01-1977.jpg Kurzwellen Empfänger 01-1977.jpg (632x)

Mime-Type: image/jpeg, 287 kB

Uli, Klaus, joeberesf, Peter-MV und Matt gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
16.09.13 14:56
Opa.Wolle

WGF-Premiumnutzer

16.09.13 14:56
Opa.Wolle

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Teil 2:

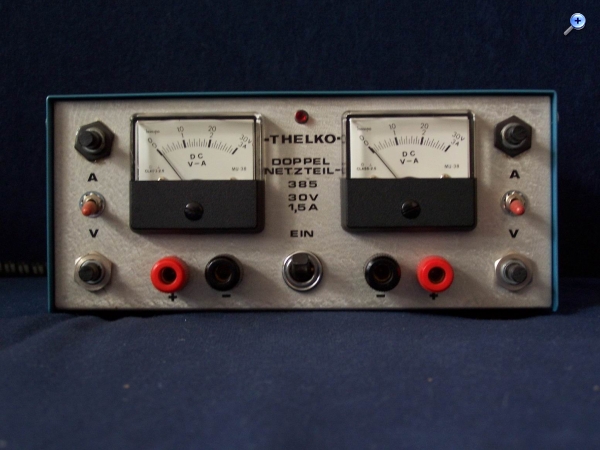

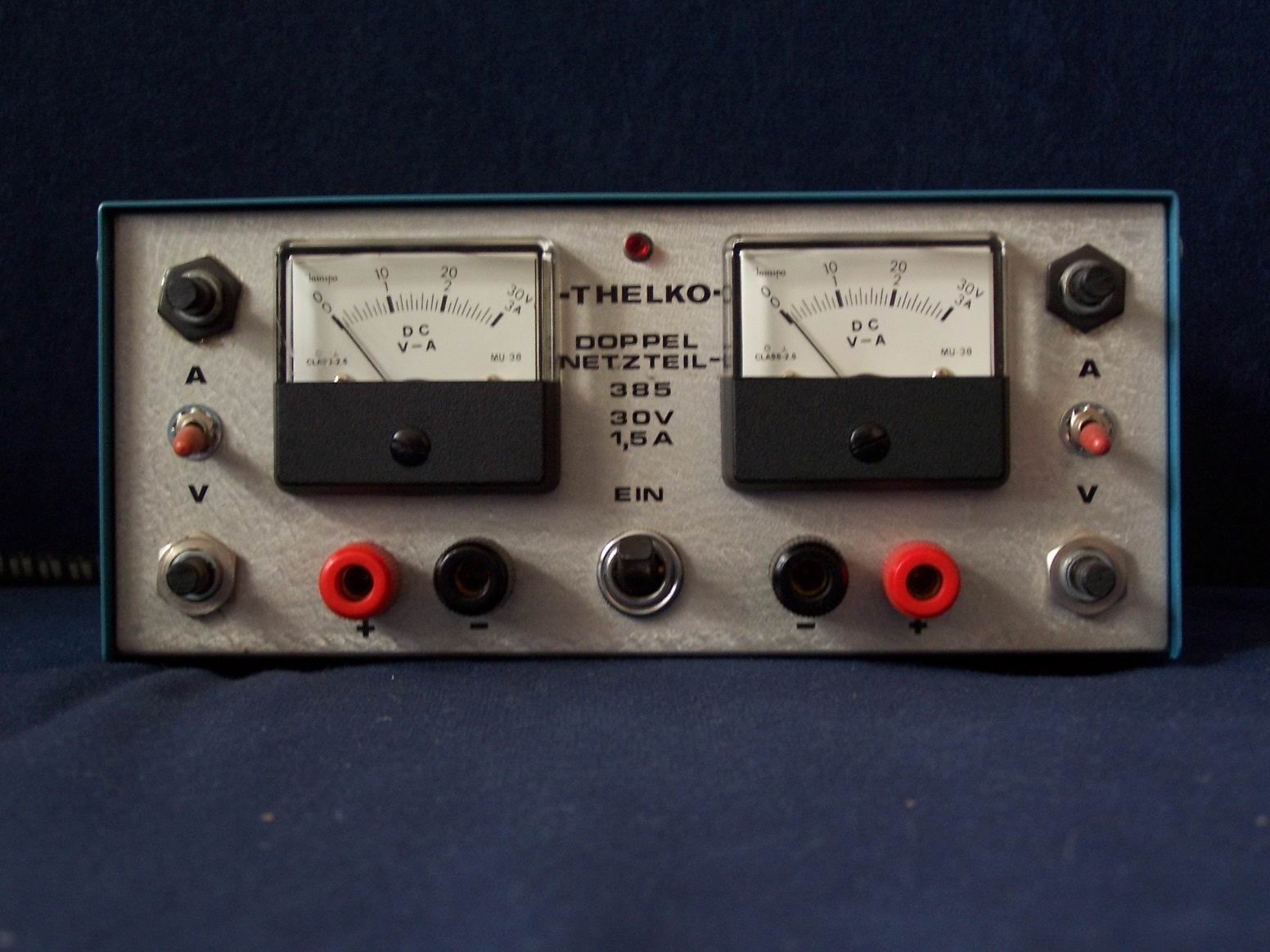

1985 Doppelnetzteil nach ELEK*TOR

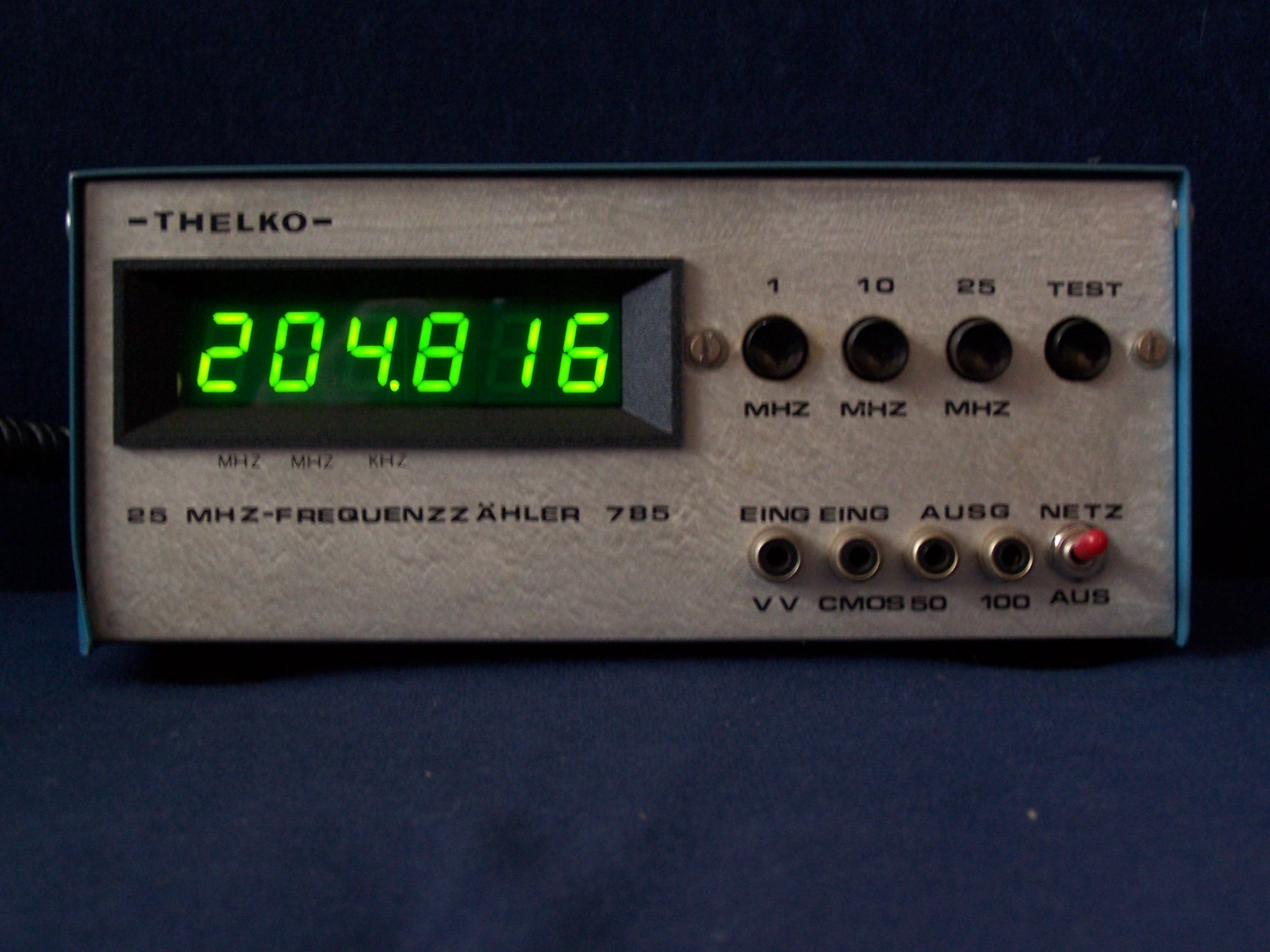

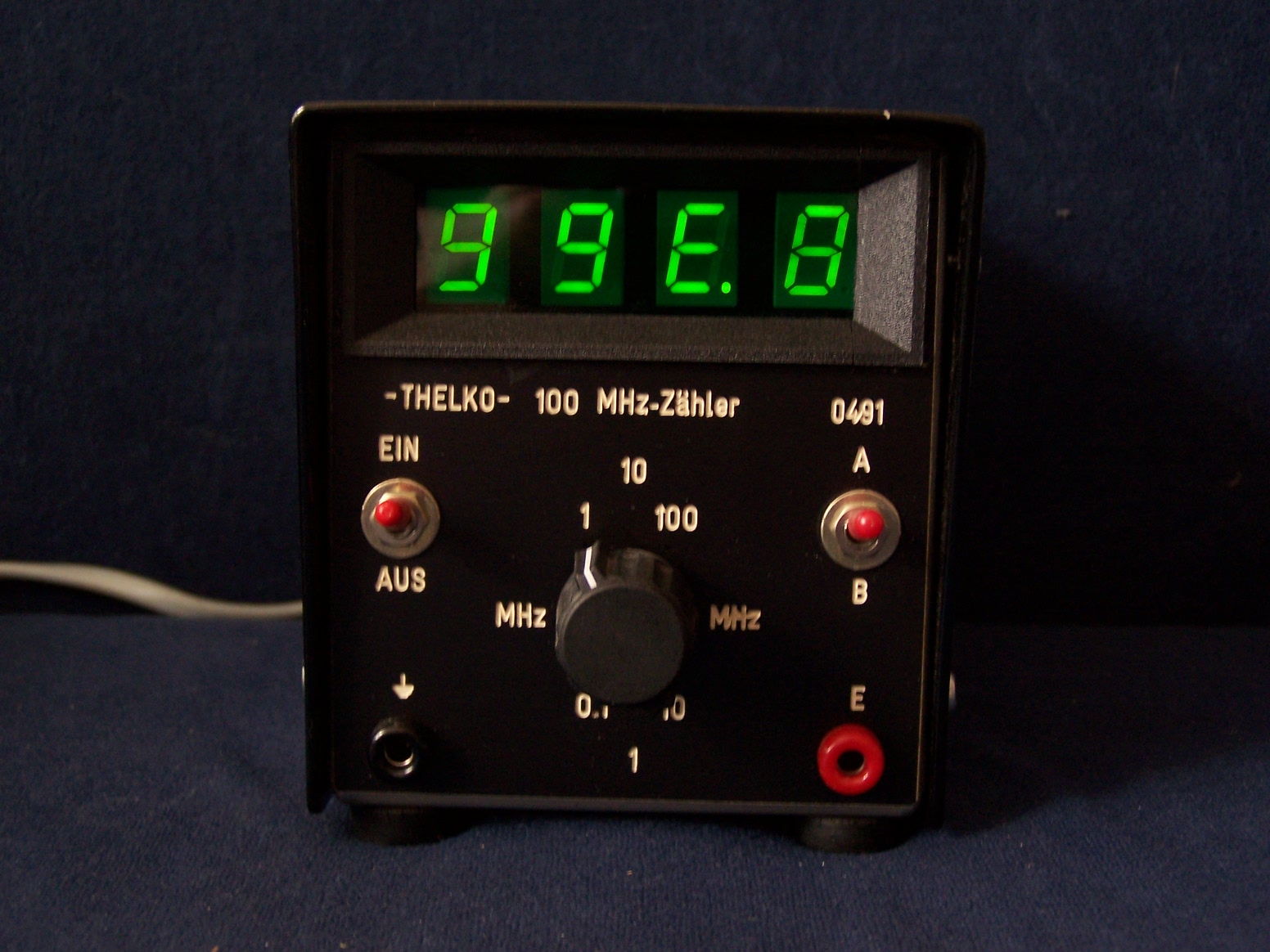

1985 Einfacher Frequenzzähler aus EL*V

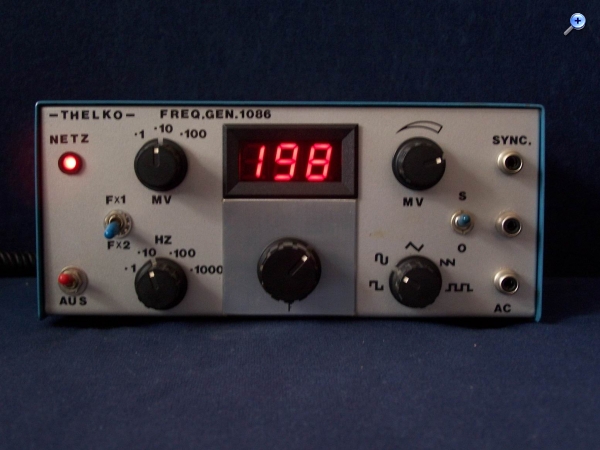

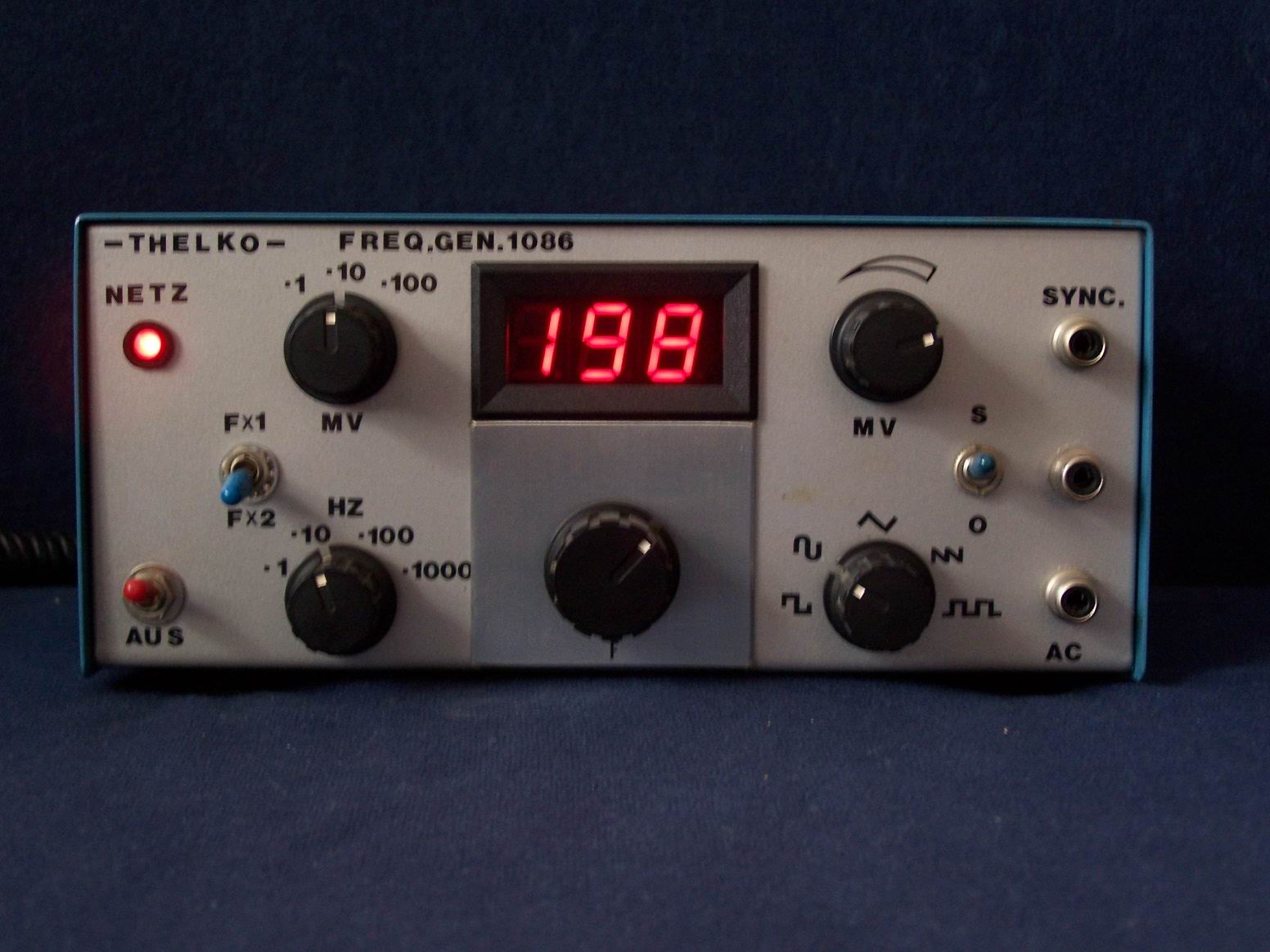

1986 Funktionsgenerator nach ELEK*TOR


1986 Kleiner Frequenzzähler aus ELEK*TOR

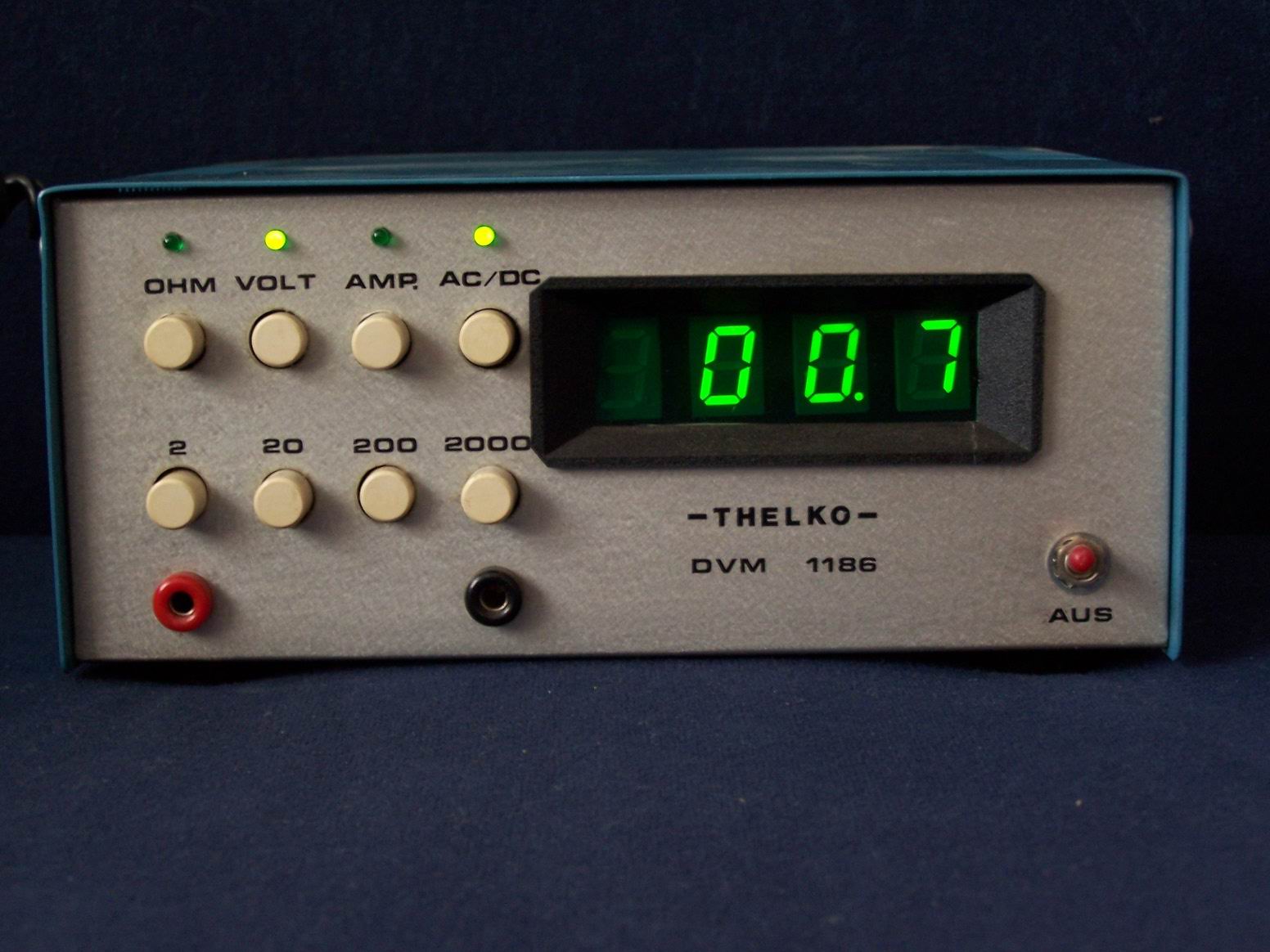

1986 Digitalvoltmeter aus EL*V


1988 -Verstärker für CB-Funk-Gerät Sommer*kamp TS-712P
1988 CB-Antennenumschalter von Opper*mann

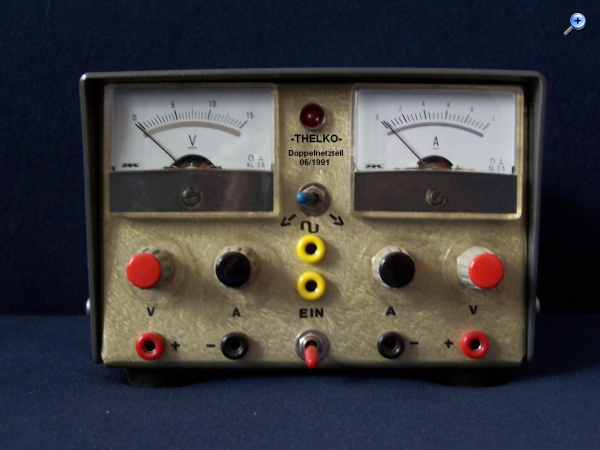

1991 FBZ-Doppelnetzteil

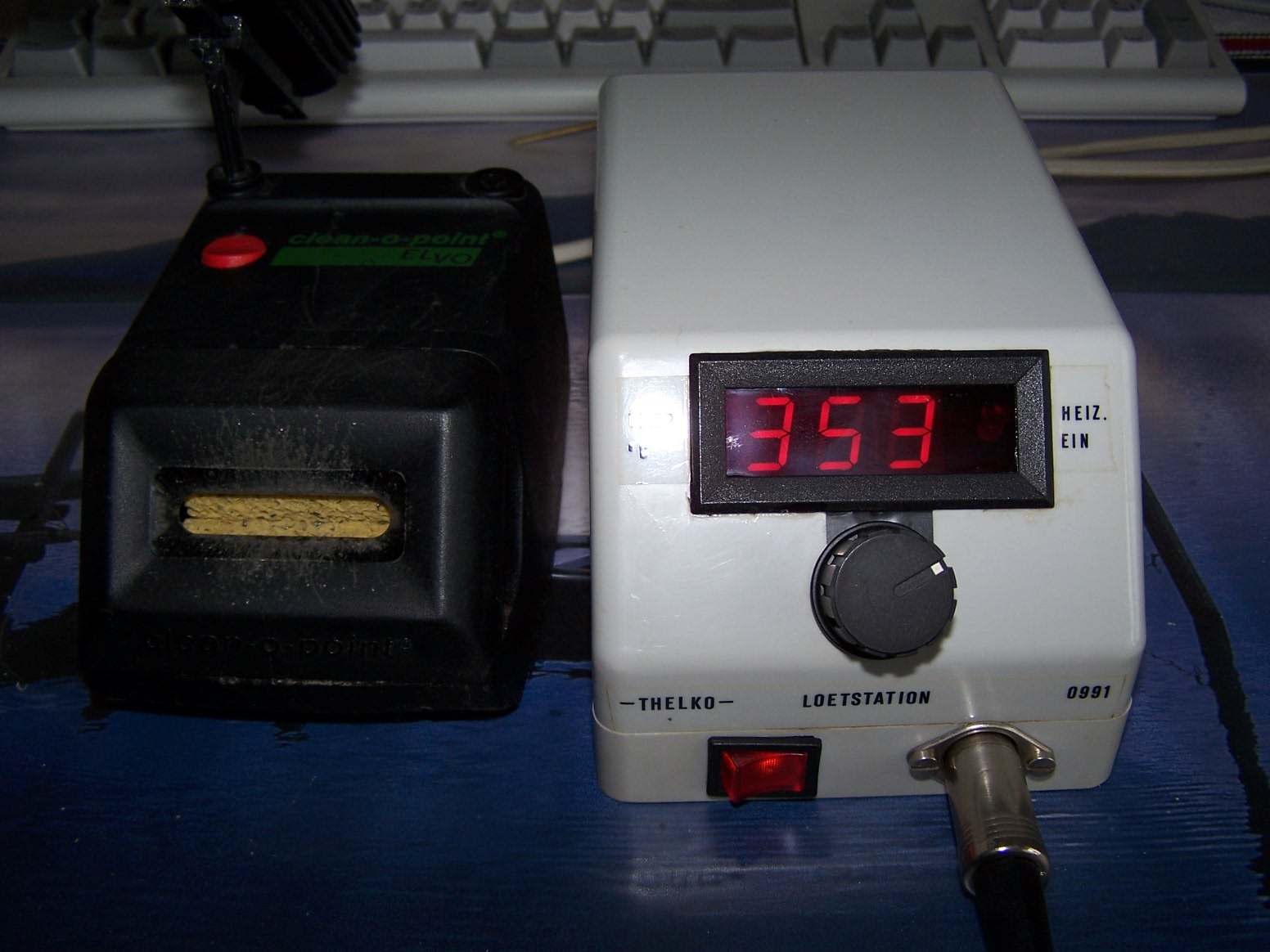

1991 Lötstation nach EL*V


Zuletzt bearbeitet am 16.09.13 14:57

Datei-Anhänge
ELEKTOR Doppelnetzteil 03-1985.JPG ELEKTOR Doppelnetzteil 03-1985.JPG (537x)

Mime-Type: image/jpeg, 179 kB

ELV Frequenzzähler 07-1985.JPG ELV Frequenzzähler 07-1985.JPG (426x)

Mime-Type: image/jpeg, 328 kB

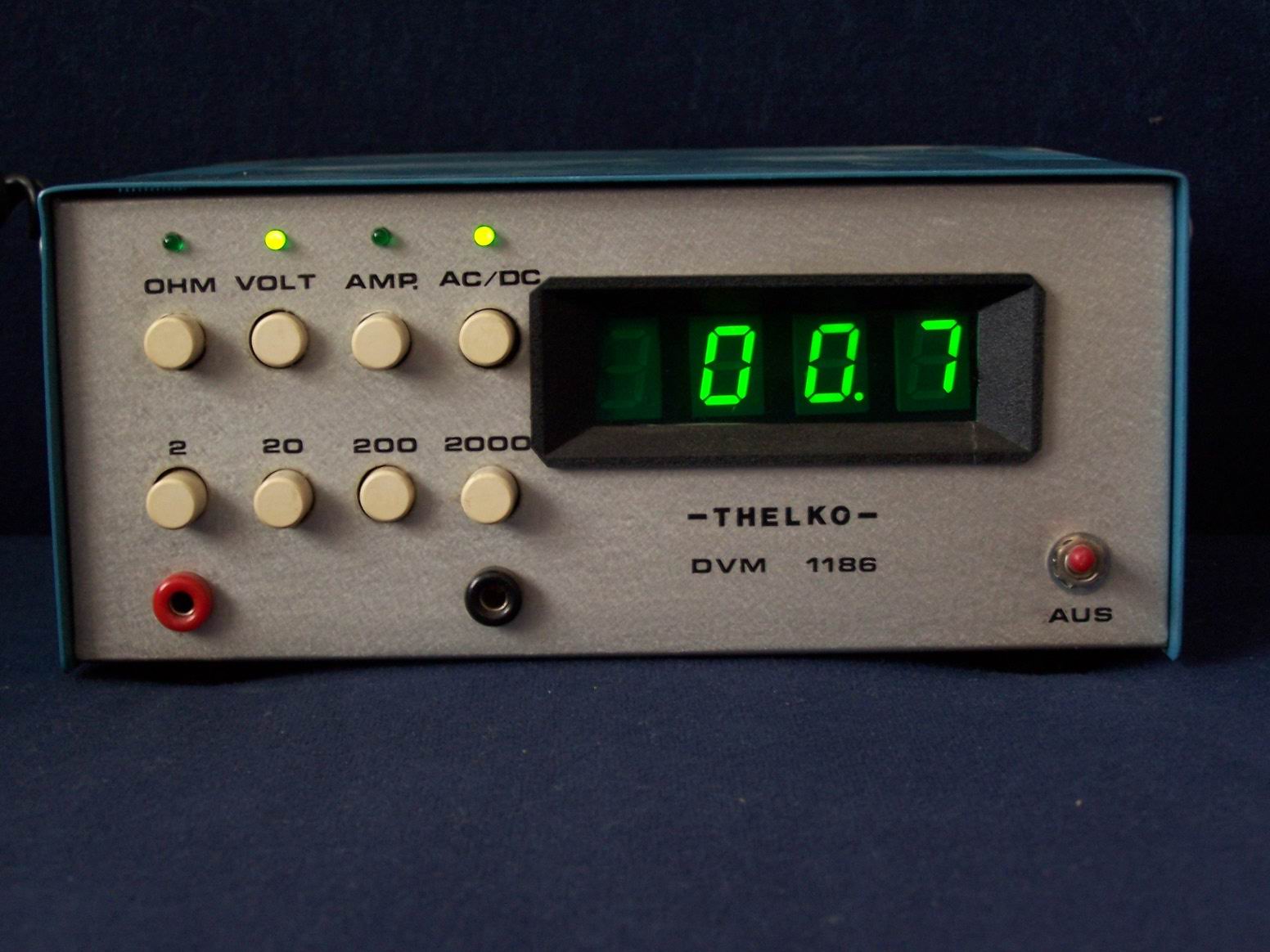

ELV Digitalvoltmeter 11-1986.JPG ELV Digitalvoltmeter 11-1986.JPG (423x)

Mime-Type: image/jpeg, 187 kB

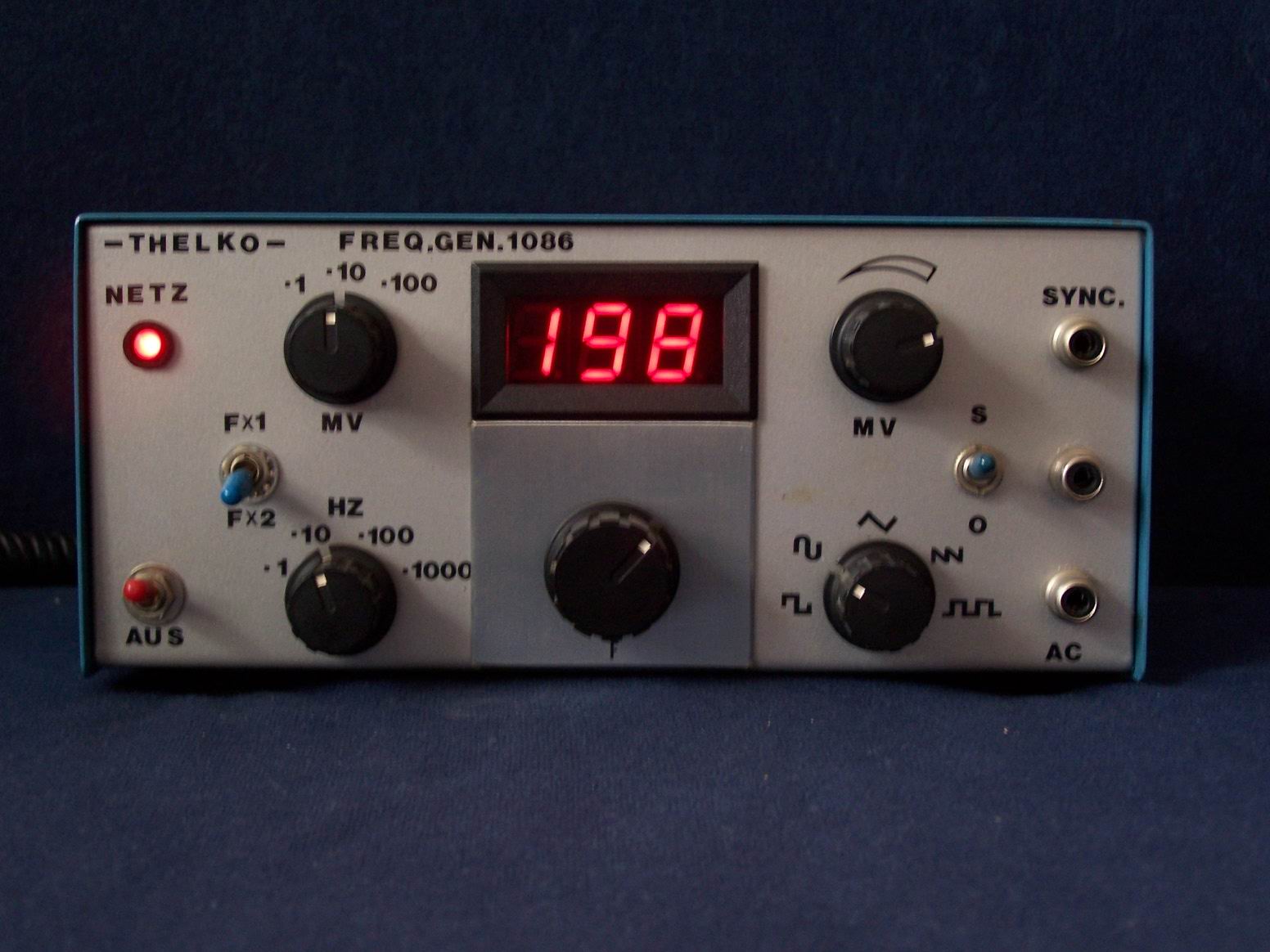

ELEKTOR Frequenzgenerator 10-1986.JPG ELEKTOR Frequenzgenerator 10-1986.JPG (418x)

Mime-Type: image/jpeg, 171 kB

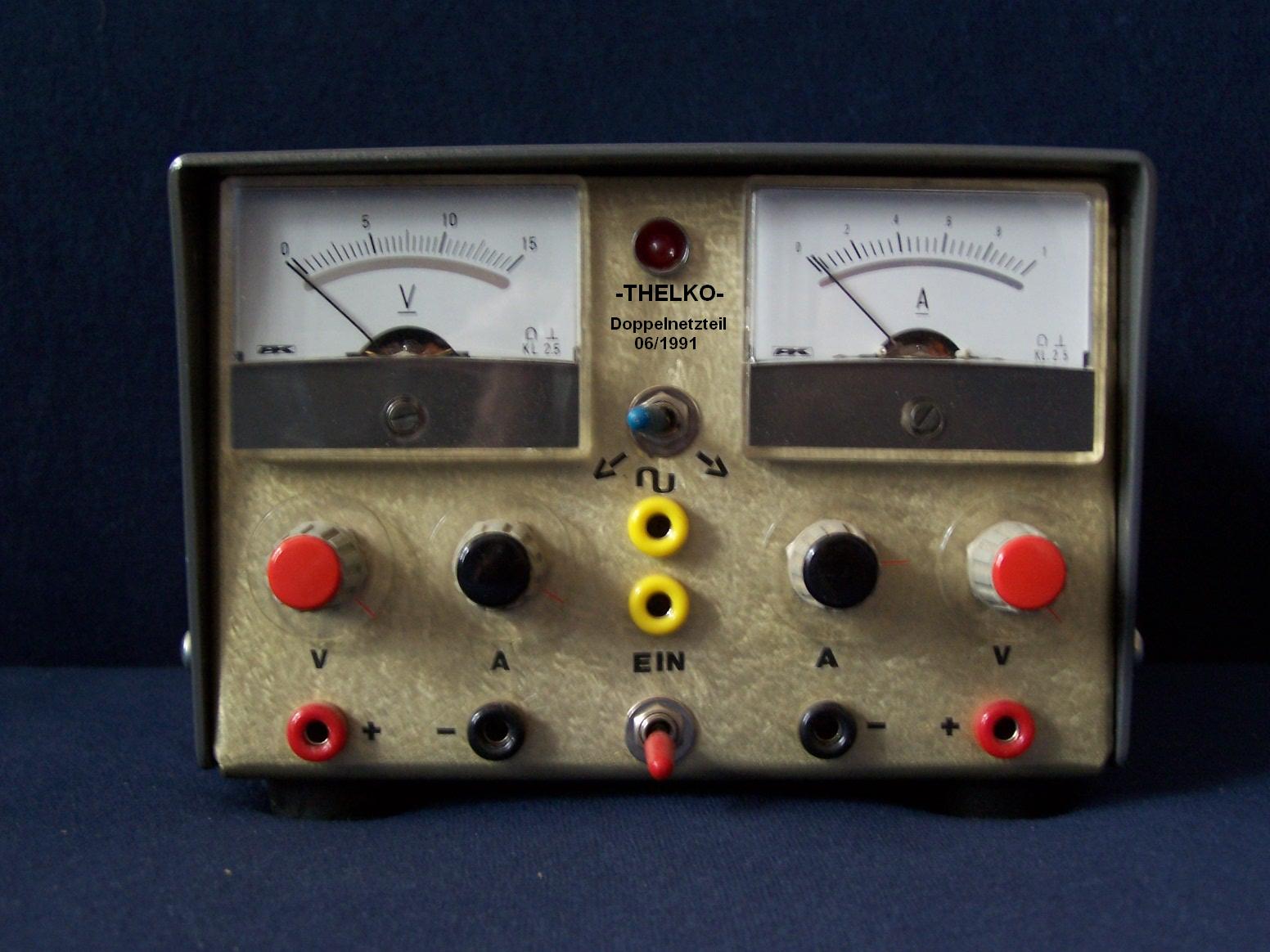

FBZ Doppelnetzteil  06-1991.JPG FBZ Doppelnetzteil 06-1991.JPG (361x)

Mime-Type: image/jpeg, 176 kB

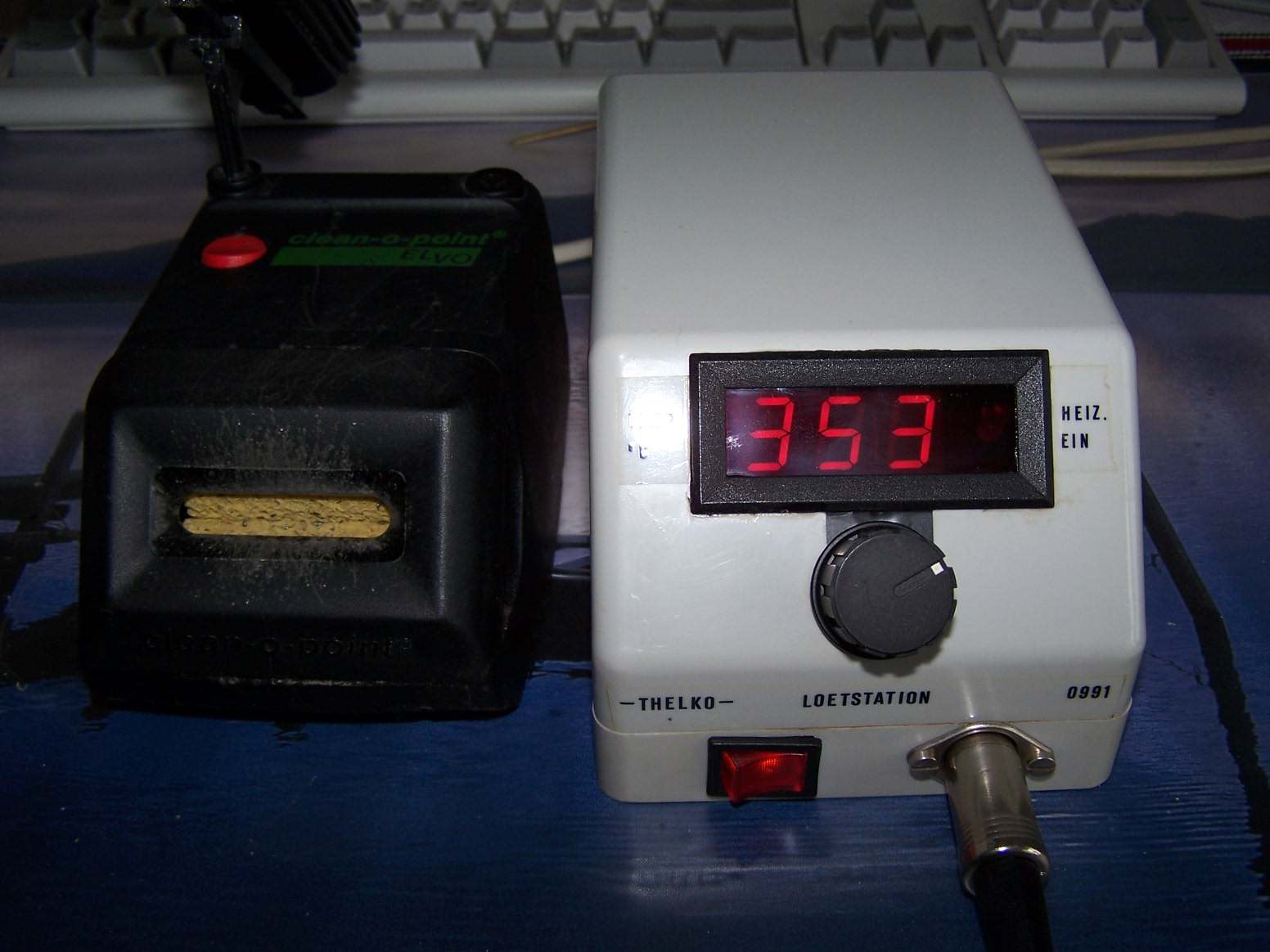

ELV Lötstation 09-1991.JPG ELV Lötstation 09-1991.JPG (398x)

Mime-Type: image/jpeg, 97 kB

ELEKTOR Frequenzzähler 04-1991.JPG ELEKTOR Frequenzzähler 04-1991.JPG (409x)

Mime-Type: image/jpeg, 335 kB

16.09.13 15:02
Opa.Wolle

WGF-Premiumnutzer

16.09.13 15:02
Opa.Wolle

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Teil 3.

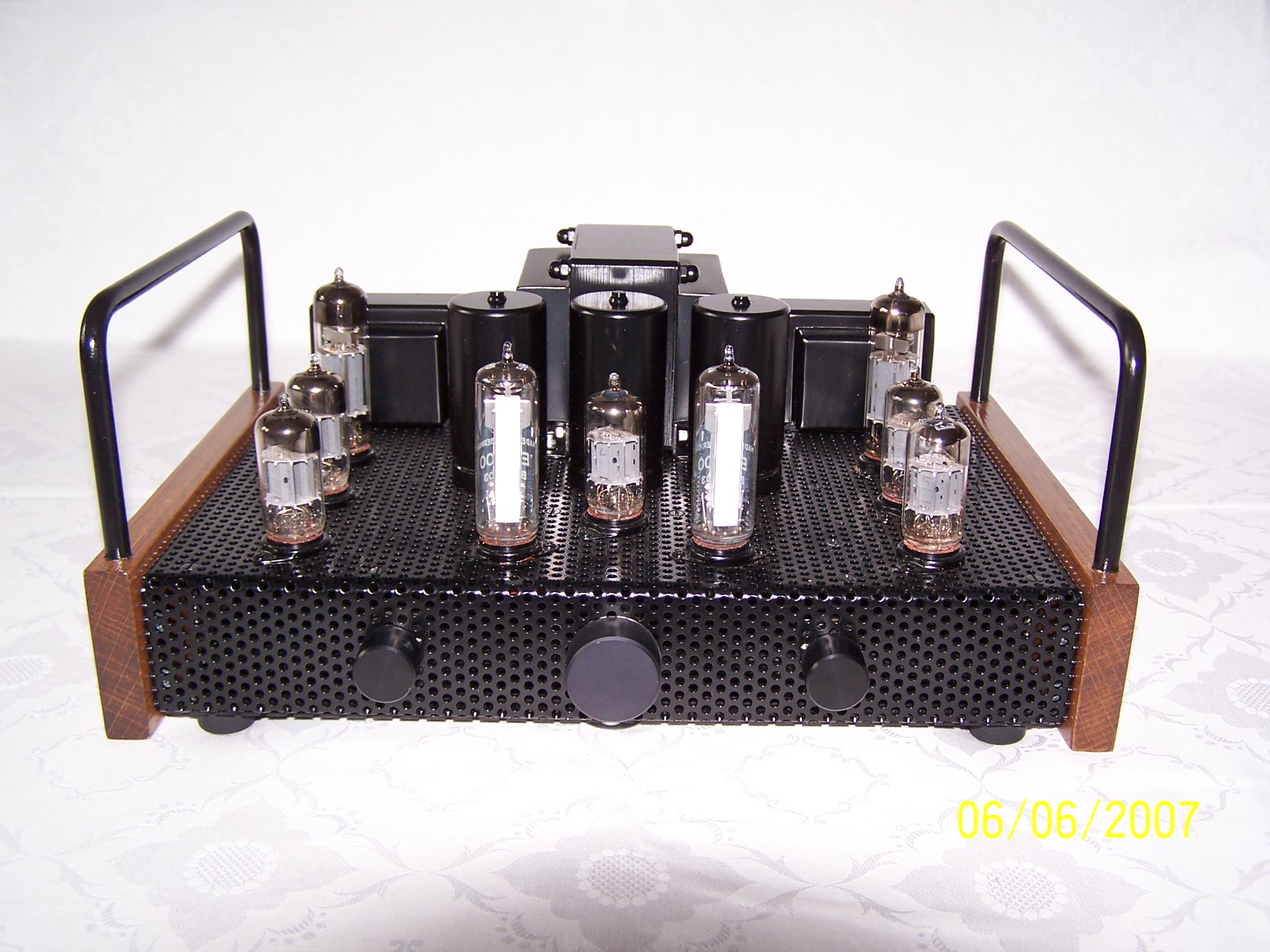

1999 Stereo-Röhrenverstärker RV2 mit RIAA-Entzerrer (verkauft)

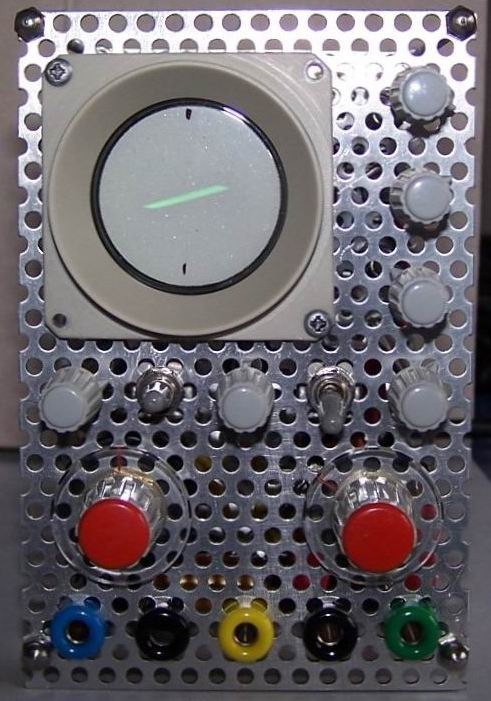

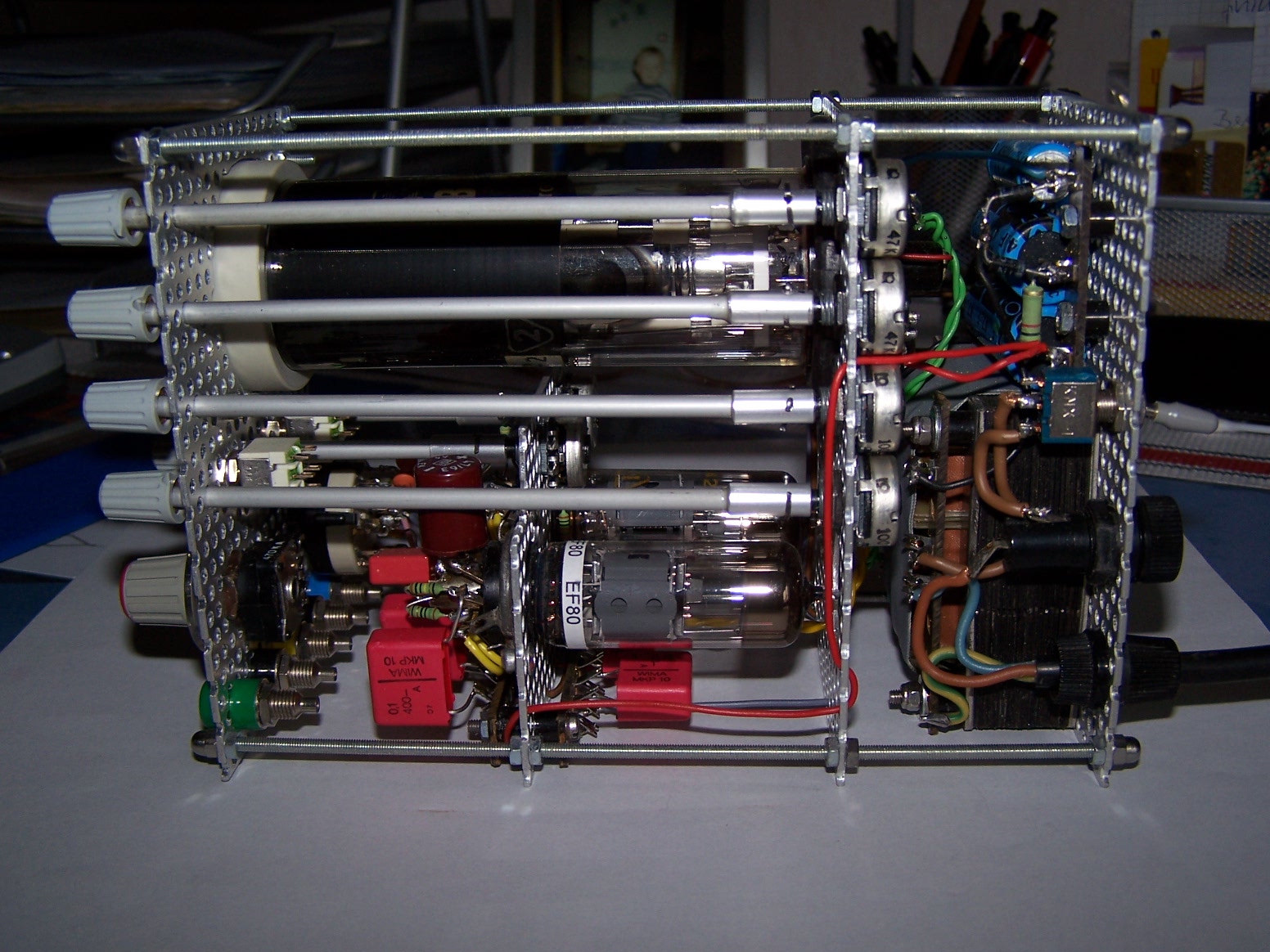

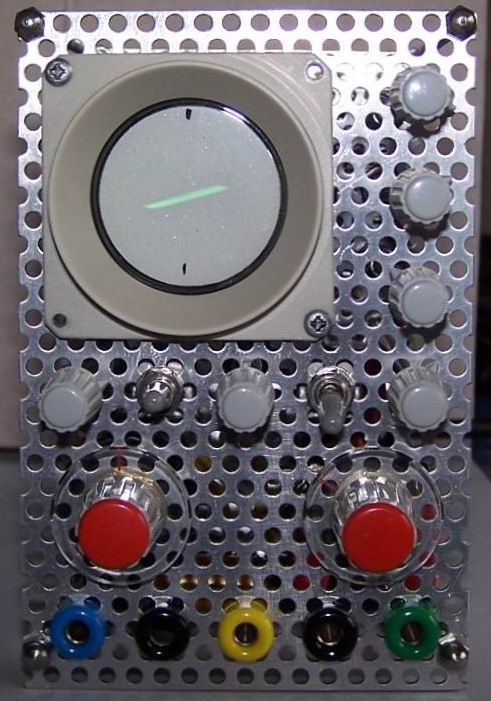

2002 Kleines Röhren-Oszilloskop mit 2cm-Röhre (Rohbau)



2004 LW,MW,KW-Röhrenradio (Rohbau)

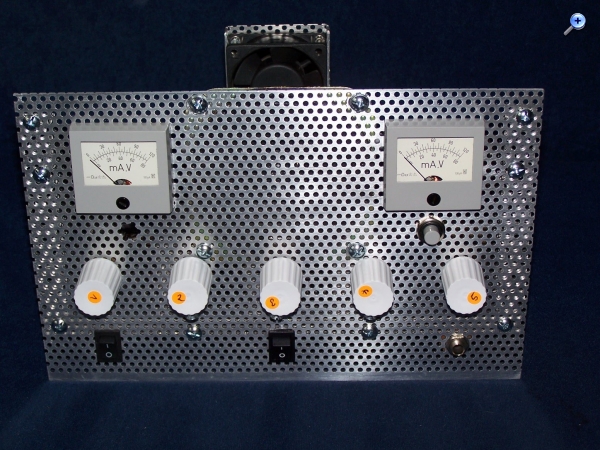

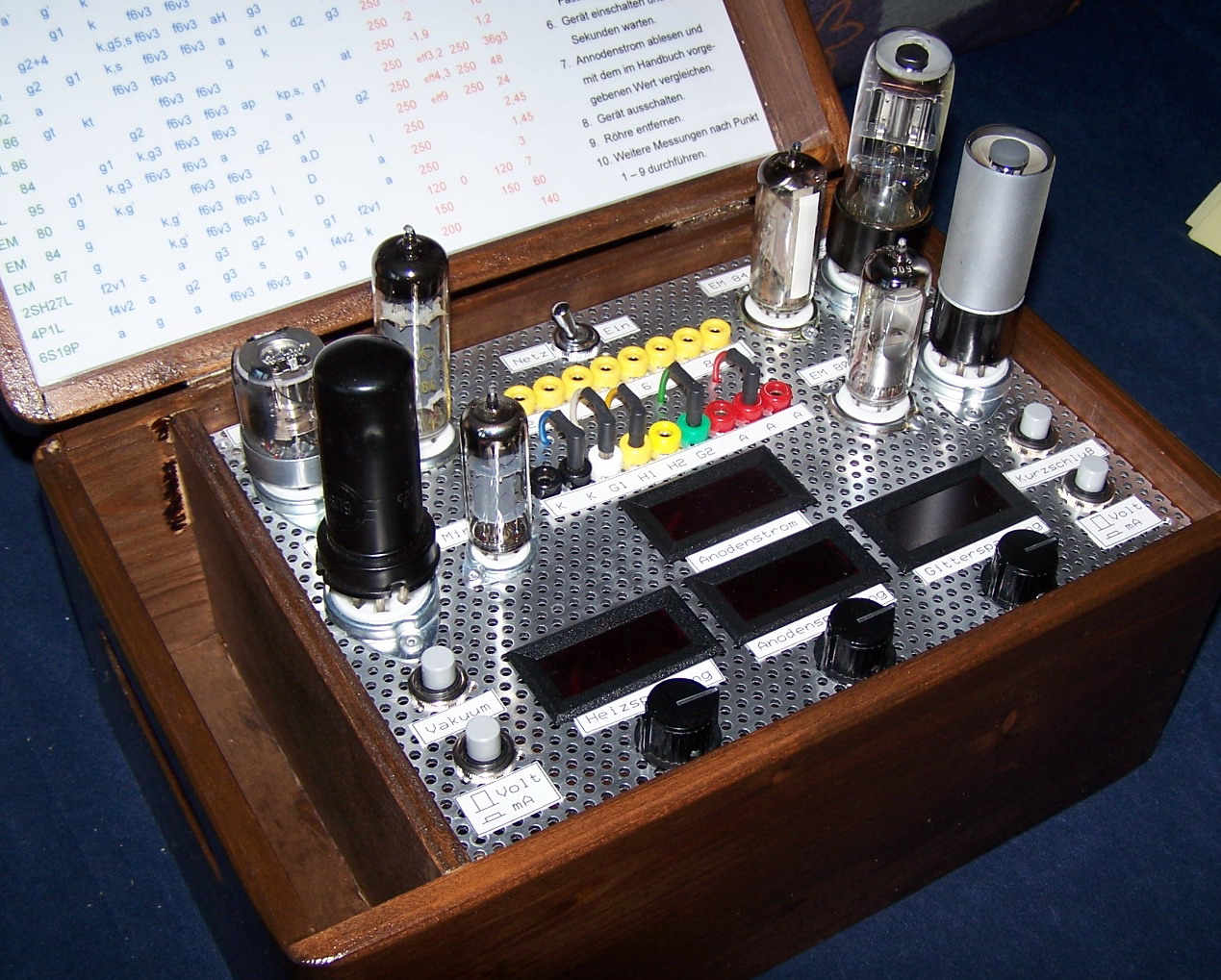

2009 Röhrenmeßgerät RMG1

Datei-Anhänge

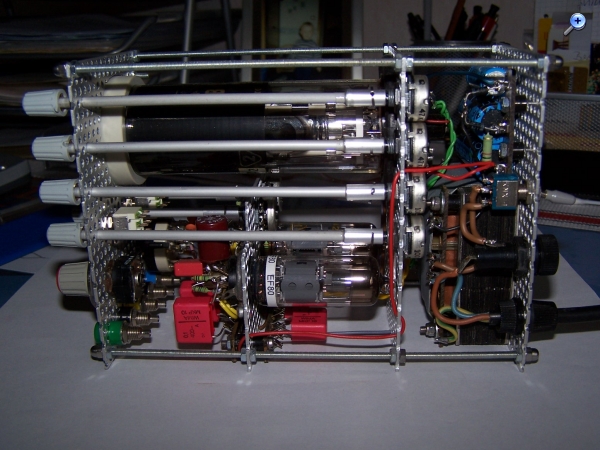

2cm-Oszilloskop 02-2002.JPG 2cm-Oszilloskop 02-2002.JPG (401x)

Mime-Type: image/jpeg, 478 kB

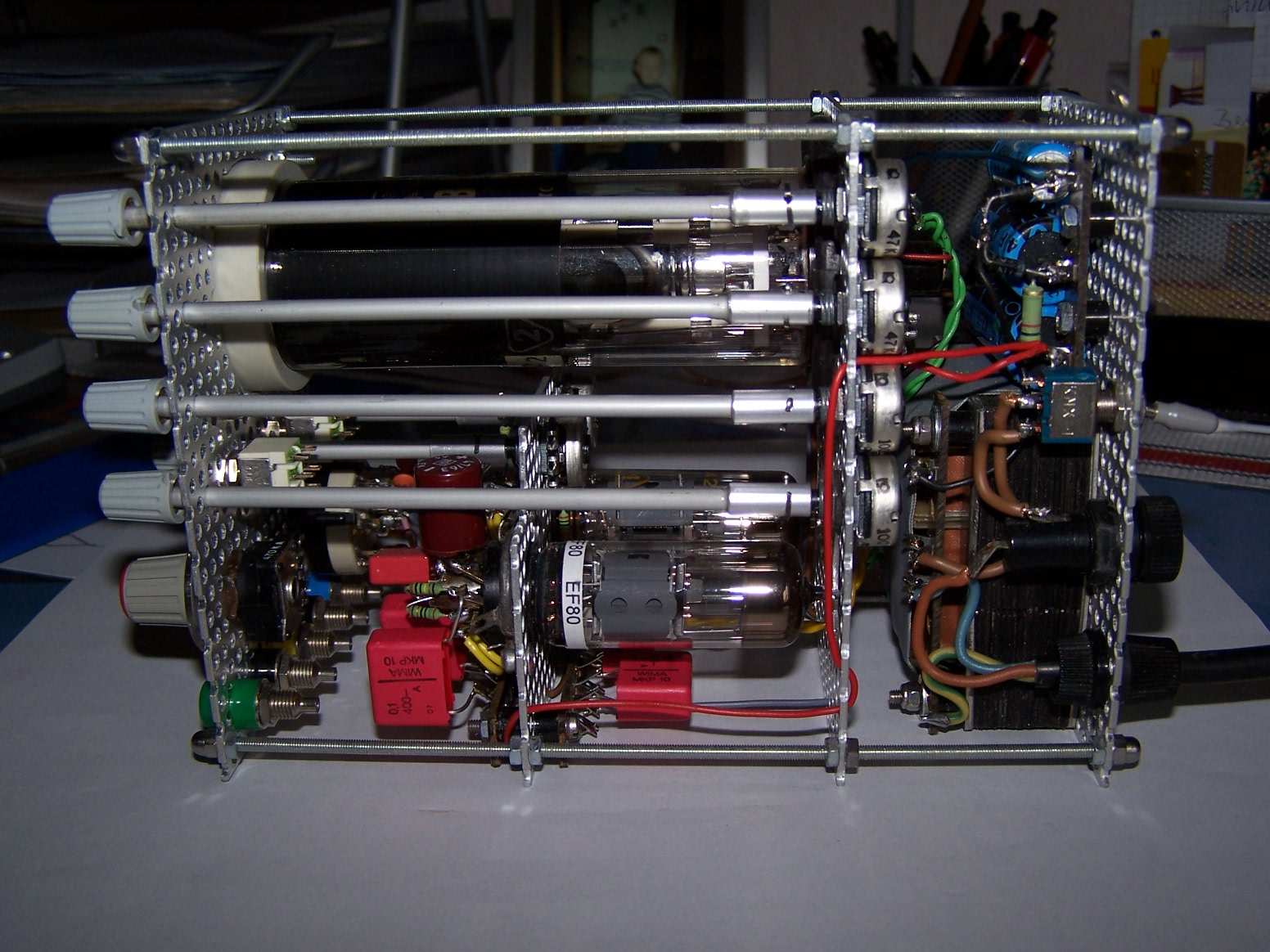

2cm-Oszilloskop 03-2002.JPG 2cm-Oszilloskop 03-2002.JPG (430x)

Mime-Type: image/jpeg, 79 kB

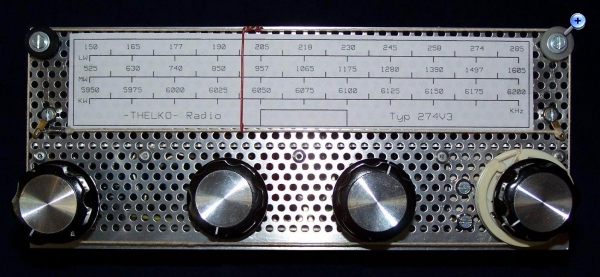

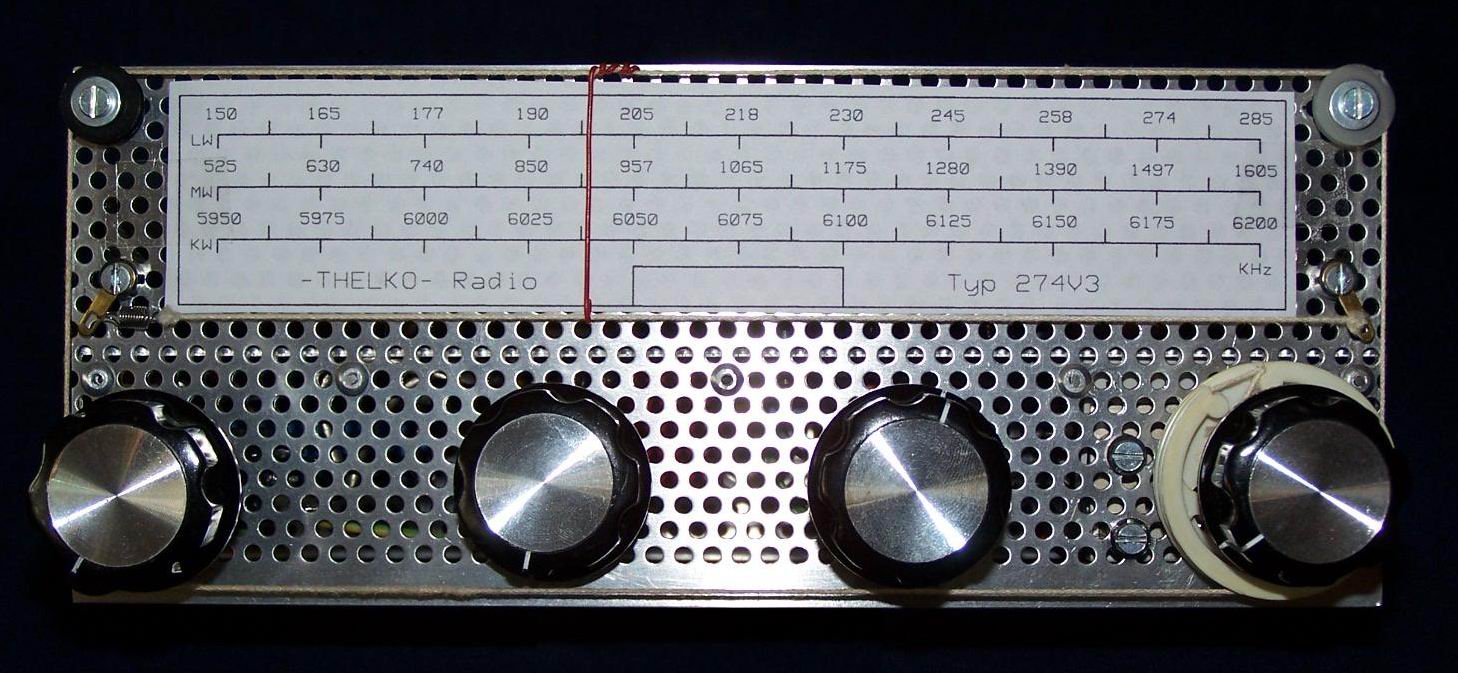

RadioTyp 274V3 07-2002.jpg RadioTyp 274V3 07-2002.jpg (380x)

Mime-Type: image/jpeg, 188 kB

Röhren Meßgerät  02-2009.jpg Röhren Meßgerät 02-2009.jpg (379x)

Mime-Type: image/jpeg, 415 kB

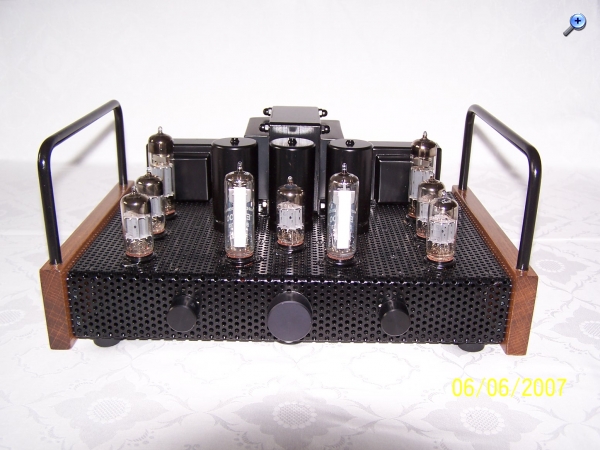

Röhren Verstärker RV2 06-1999 .JPG Röhren Verstärker RV2 06-1999 .JPG (407x)

Mime-Type: image/jpeg, 424 kB

16.09.13 15:10
Opa.Wolle

WGF-Premiumnutzer

16.09.13 15:10
Opa.Wolle

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Teil 4:

2010 MW-Prüfsender

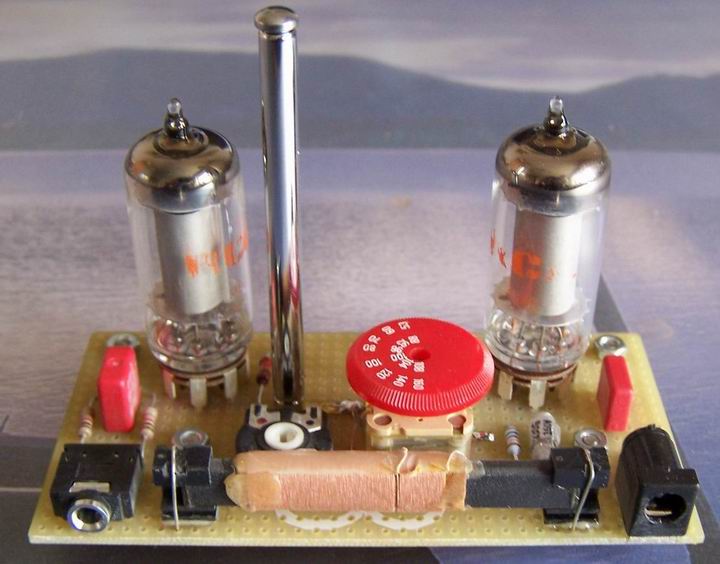

2010 MW-Audion1 mit 2 x 2SH27L

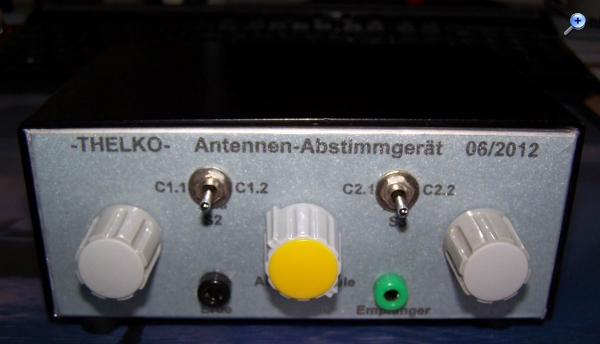

2012 Antennenabstimmgerät

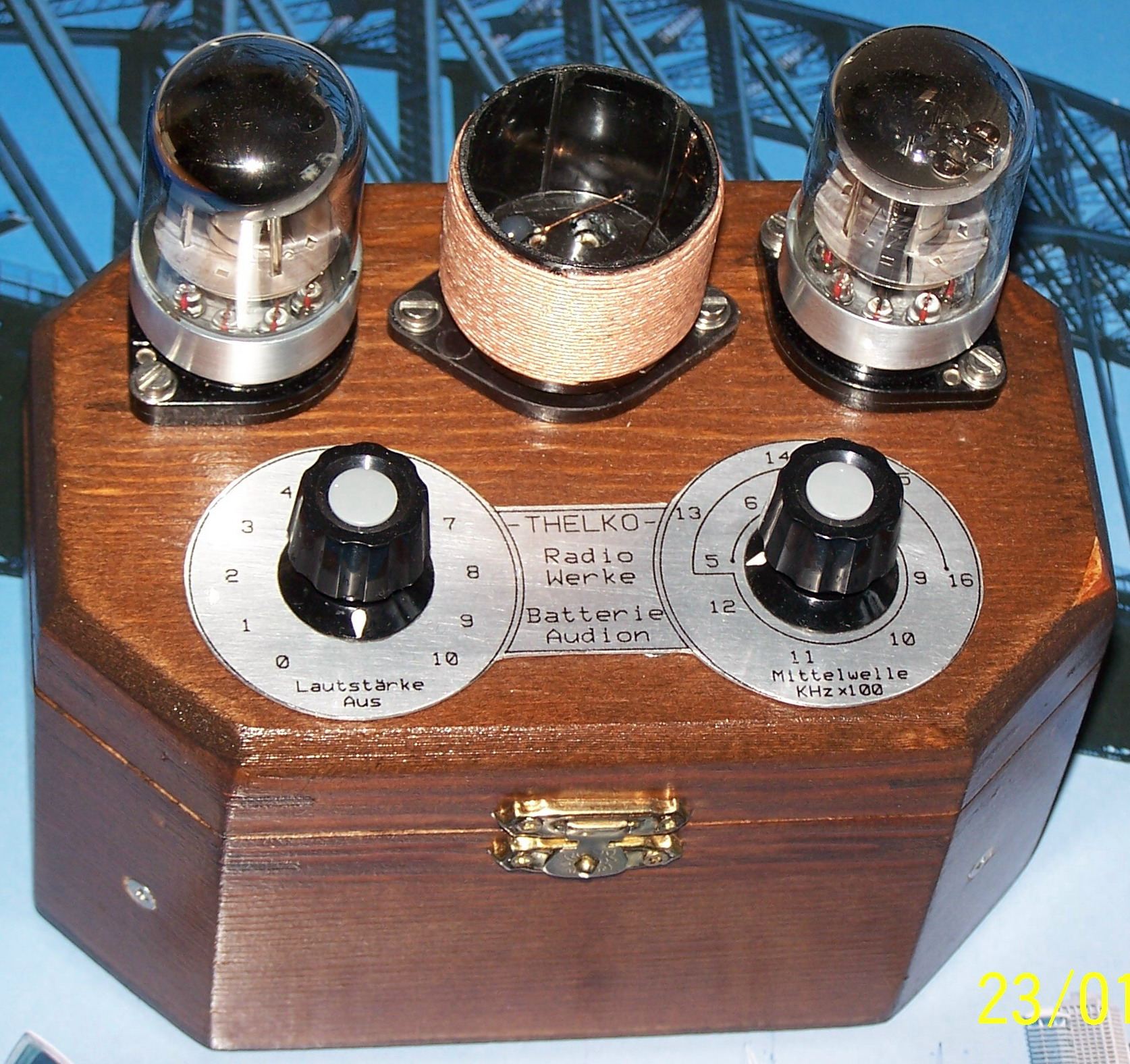

2013 MW-Audion2 mit 1 x 2SH27L (Rohbau)

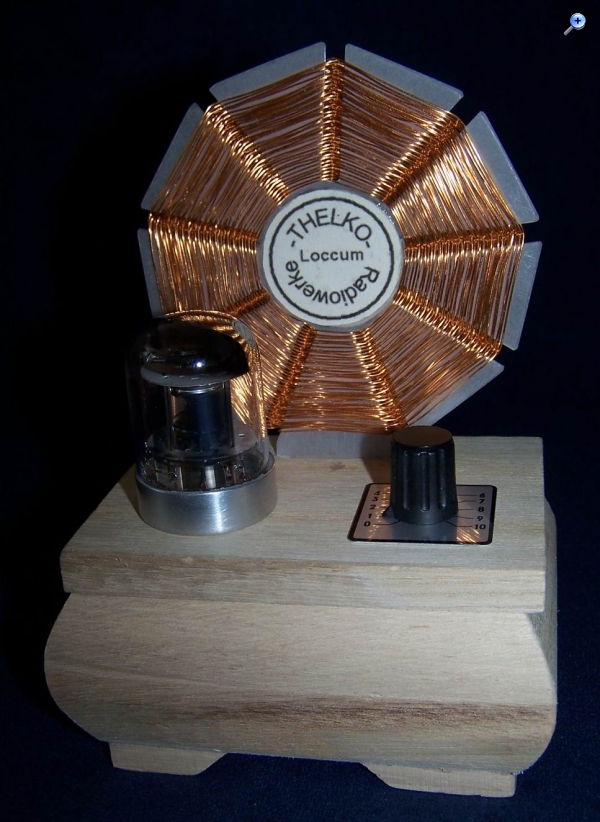

2013 MW-Audion3 mit 2 x 2SH27L + 1 x 4P1L (Rohbau)



2013 Universalnetzteil für Röhrenprojekte (mit Vorschaltlampe)


2013 Mittelwellenmodulator (Rohbau)


Das wars!

Zuletzt bearbeitet am 17.09.13 13:05

Datei-Anhänge
MW-Prüfsender 05-2010.jpg MW-Prüfsender 05-2010.jpg (429x)

Mime-Type: image/jpeg, 62 kB

MW-Audion1 01-2010.jpg MW-Audion1 01-2010.jpg (346x)

Mime-Type: image/jpeg, 395 kB

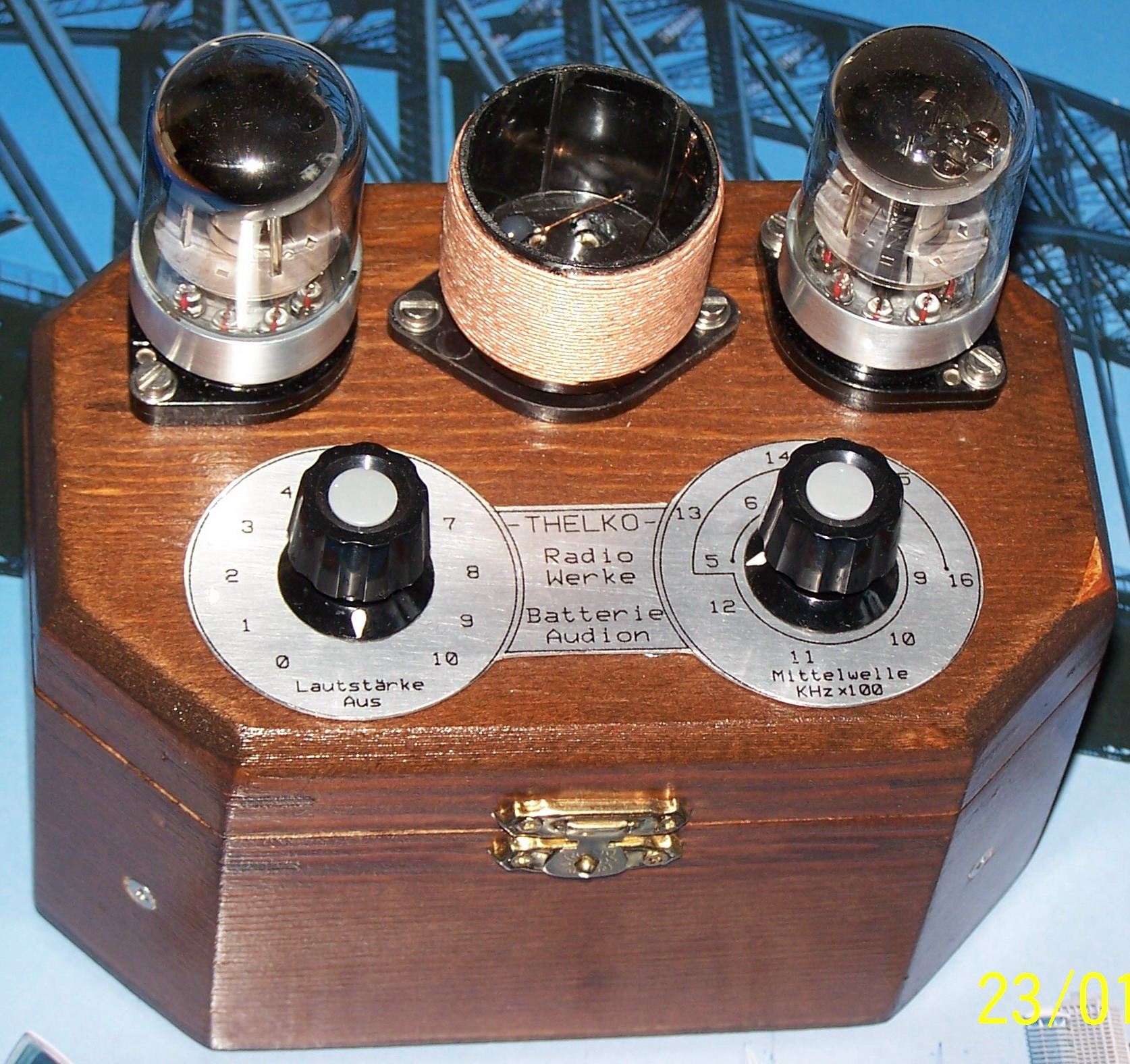

2SH27L-Audion 02-2013 .jpg 2SH27L-Audion 02-2013 .jpg (334x)

Mime-Type: image/jpeg, 177 kB

3Röhren-Audion 06-2013.jpg 3Röhren-Audion 06-2013.jpg (355x)

Mime-Type: image/jpeg, 100 kB

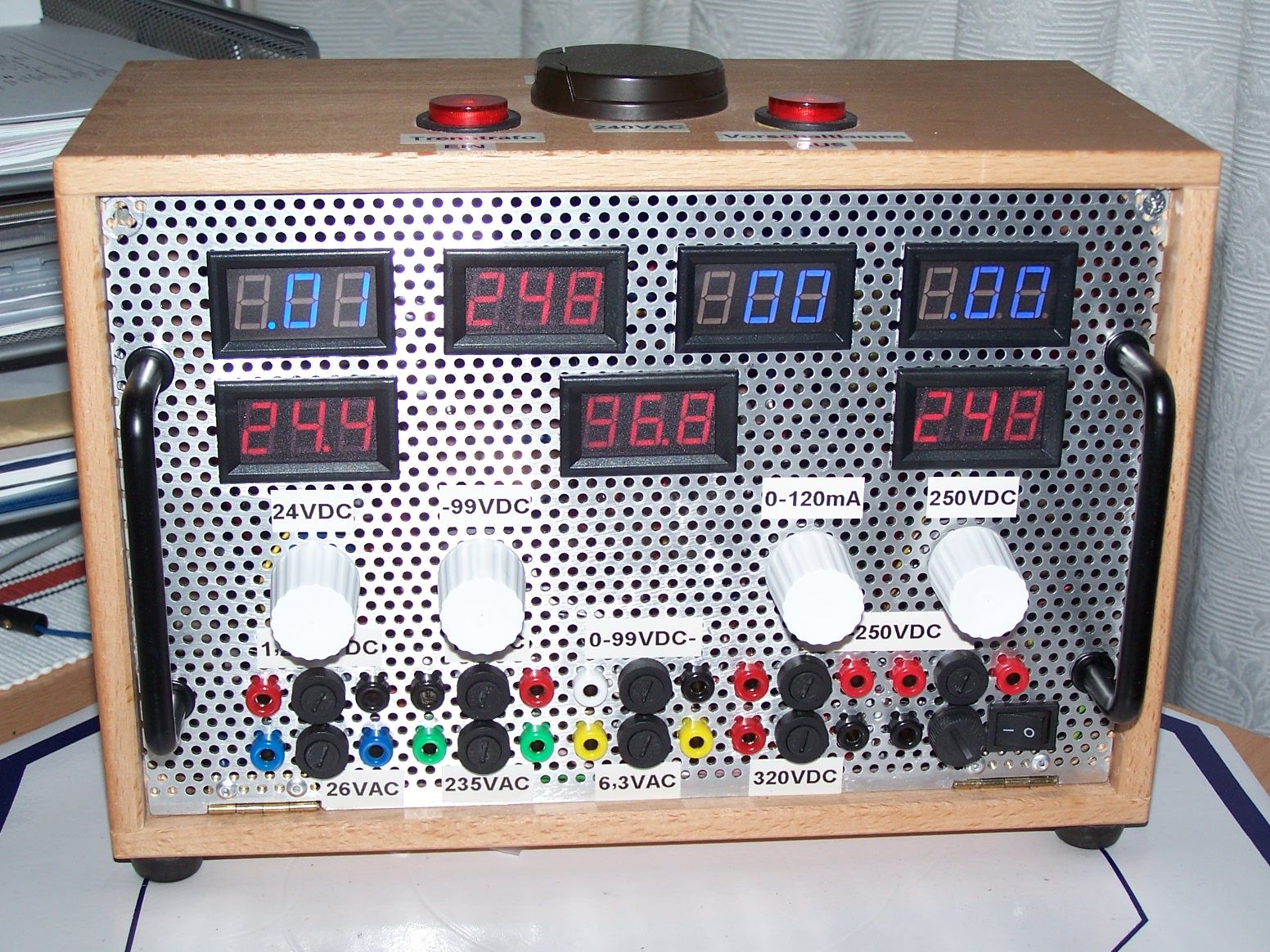

Universal Netzteil 08-2013.JPG Universal Netzteil 08-2013.JPG (436x)

Mime-Type: image/jpeg, 394 kB

Schwenker 06-2013.JPG Schwenker 06-2013.JPG (325x)

Mime-Type: image/jpeg, 97 kB

MW-Prüfsender 09-2013.JPG MW-Prüfsender 09-2013.JPG (309x)

Mime-Type: image/jpeg, 392 kB

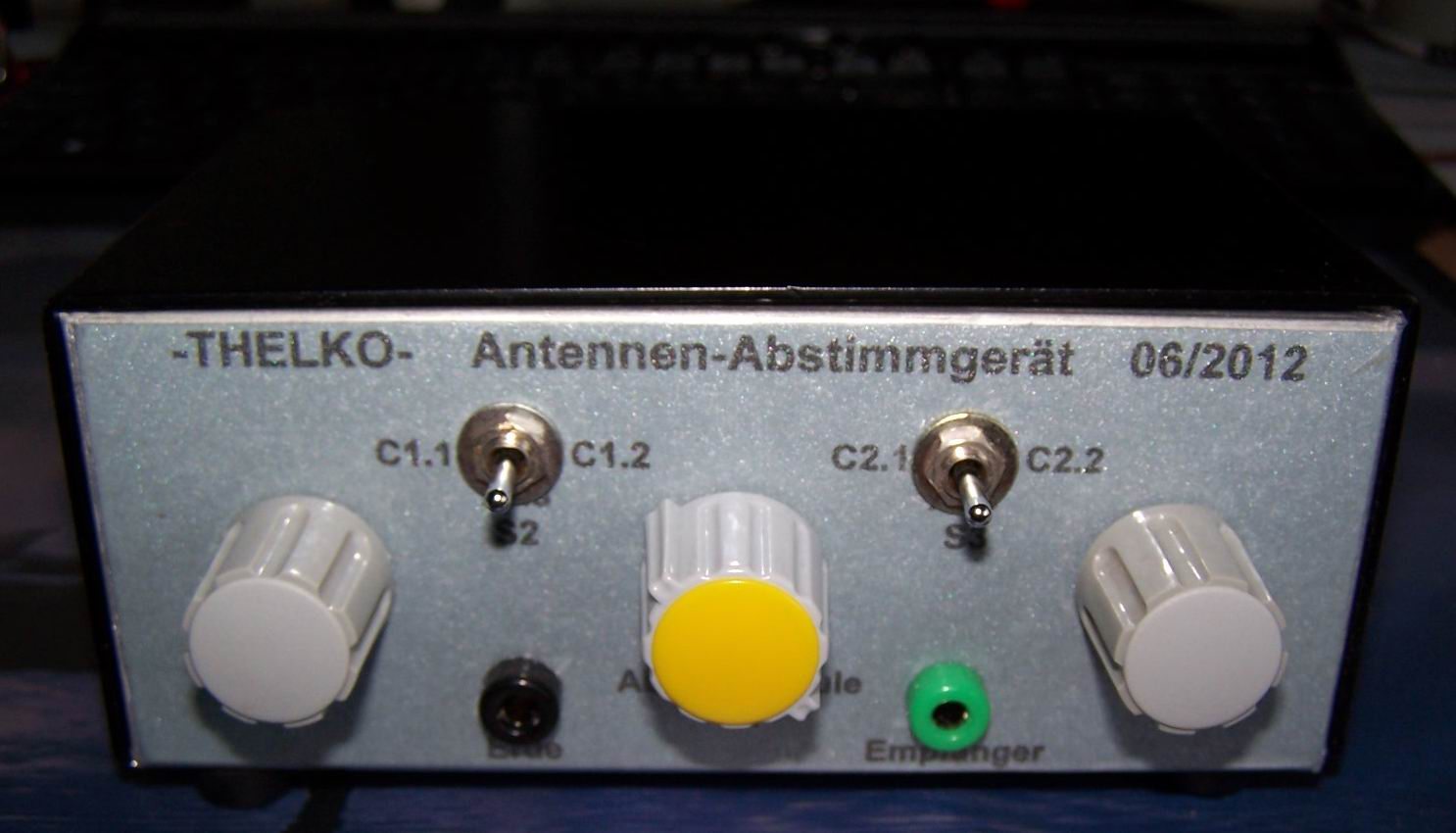

Antennenabstimmgerät.jpg Antennenabstimmgerät.jpg (339x)

Mime-Type: image/jpeg, 100 kB

16.09.13 15:14
Uli

WGF-Premiumnutzer

16.09.13 15:14
Uli

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Wow.
Respekt :)
Eine Frage: Die Holzgehäuse, machst Du die auch selbst oder nimmst da, was "gerade da ist"? Weil das ist ja auch nicht "0815-zusammengenagelt".

16.09.13 15:23
Opa.Wolle

WGF-Premiumnutzer

16.09.13 15:23
Opa.Wolle

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Hi Uli,

das 80Meter-Band Audion-Gehäuse ist Marke Eigenbau,
es besteht aus Spanplatte, furniert mit Echtholz-Aufbügelfolie.
Die drei kleinen Audion-Gehäuse gibt es im Bastelzubehör, hauptsächlich da, wo auch unsere Frauen einkaufen.
Die Gehäuse für das Röhrenmeßgerät und das Universalnetzteil gibt es im Baumarkt.

Also du siehst, fast alles fertig gekauft.

Zuletzt bearbeitet am 16.09.13 15:26

16.09.13 15:45
MIRAG

WGF-Premiumnutzer

16.09.13 15:45
MIRAG

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Hallo Wolfgang, sehr, sehr schön!

Könnten wir uns über den MW Prüfsender mal via PN unterhalten? Ich werd mit meinem nicht froh....


Grüße, Mark.

16.09.13 16:14
Ronn

WGF-Premiumnutzer

16.09.13 16:14
Ronn

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Hallo Wolfgang,

eine sehr schöne Übersicht über die Entwicklungen der THELKO-Werke/Loccum! Dein Röhenprüfer gefällt mir sehr gut! Ich hatte zum Beginn meiner aktiven Amateurfunkzeit ähnliche Selbstbaugeräte im Labor. Leider lebt davon heute fast nichts mehr. Wir waren Mitte der 90 gerade mit der Entwicklung und den Tests eines Flugvermessungssystems beschäftigt und auf einer Dassault Falcon im Mittelmeerraum unterwegs als mir daheim die Wohnung dank eines Feuerwehreinsatzen abgesoffen ist. --- Man hätte vielleicht einiges retten können, aber aus beruflichen Grüden war keine Zeit dazu. Als Ersatz wurden kommerzielle Geräte angeschaft, die wir günstig über die Firma bekommen konnten. Seit dem stehen auch die großen Brüder von R&S und co. hier rum. Erst in den letzten Jahren ging es wieder mit den Eigenbau los, einige QRP-TRX, aber nicht mehr in dem Umfang wie damals.

Gruss Ronn

16.09.13 16:30
Klaus

WGF-Premiumnutzer

16.09.13 16:30
Klaus

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Hallo Wolfgang,

ich bin beeindruckt, zumal du m.W. nicht aus dem Elektronikbereich kommst.

Besonders die Gehäuselösungen gefallen mir sehr gut.

Viele Grüße
Klaus

16.09.13 18:11
Opa.Wolle

WGF-Premiumnutzer

16.09.13 18:11
Opa.Wolle

WGF-Premiumnutzer

Re: -THELKO-s Selbstbauprojekte

Hallo Ronn,
na siehst du, ich habe es geschafft, alle Teile sind abgelichtet.
Da könnte ich eigentlich für die neueren Geräte eigene Berichte schreiben, dies ist aber bereits in dem anderen für mich gesperrten Forum geschehen und noch einmal ist mir eigentlich zu viel Arbeit.
Bei speziellen Fragen werde ich natürlich antworten und auch bei Bedarf noch detailierte Bilder einstellen.
Schade, daß damals bei dir alles beschädigt wurde, aber so ist nun einmal das Leben.

Hallo Klaus,
Danke für das Lob!
Ich bin von Haus aus wirklich kein Elektroniker, sondern habe Maschinenschlosser gelernt.
In der Schule war ich damals nämlich nicht der fleißigste Schüler!
Mein Hobby kam mit 12Jahren,
da sah ich einen älteren Jungen mit einer merkwürdigen Kiste an einer Dachrinne fummeln.
Was er denn da mache, fragte ich ihn. Ich höre Radio, war seine Antwort.
Da fing es an und hält bis heute.

Zuletzt bearbeitet am 16.09.13 18:16

 1 2
 1 2
