Ein Ortsempfänger mit der 3 NF .....

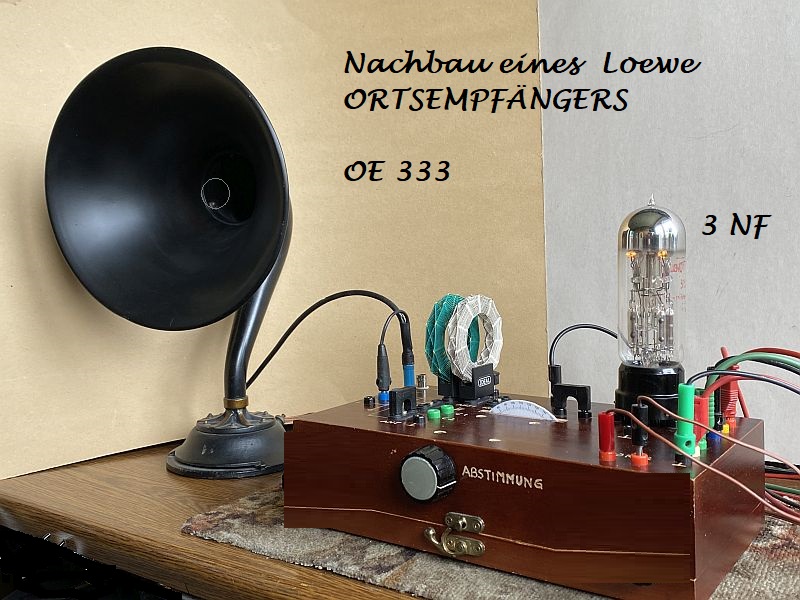

Als dritten Versuch mit der Loewe 3 NF, gehe ich mal ganz zurück in das Jahr 1926.



Die Fa. Loewe hatte erkannt, dass die Leute keinen komplizierten Empfänger mit 6 verschiedenen Einstellknöpfen wünschten! Die Mehrheit der Hörerschaft wollte nur einen Sender (den Ortssender) laut und rein im Lautsprecher empfangen. Und das Radio durfte auch nicht teuer sein, denn, viel Geld hatte man wenig.... Das war die Geburtsstunde des OE 333!

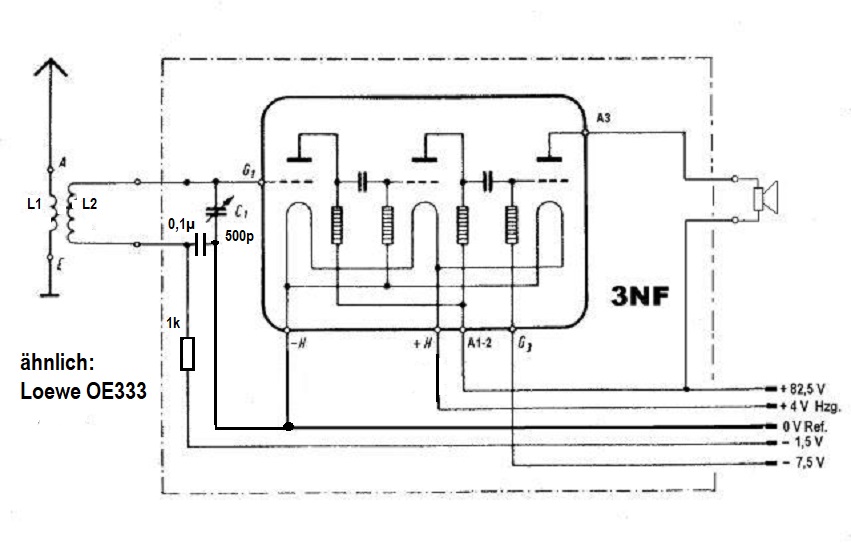

Mit der speziell dafür geschaffenen Dreifachröhre 3 NF auf einem billigen Holzkästchen, wurde eine Empfangsschaltung nach dem Prinzip des Anodengleichrichters -ohne Rückkopplung- angewendet. Das bedeutet, keine R/C Gitterkombination erforderlich und durch die kleine neg. Vorspannung von 1,5 Volt, wird der Gitterkreis nicht nennenswert belastet.

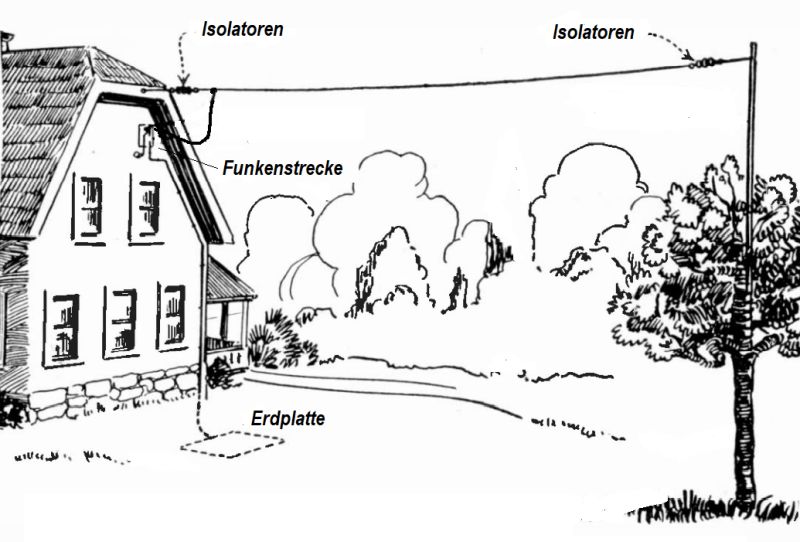

In Sendernähe waren ein paar Meter Draht unter'm Teppich als Antenne ausreichend. Bei etwas größerem Abstand eine vernünftige Hochantenne....
Eine gute Erdung war ebenfalls nötig.



Gruß aus NL, Wolfgang

Zuletzt bearbeitet am 07.05.24 13:53

Datei-Anhänge
OE333_2710.jpg OE333_2710.jpg (22x)

Mime-Type: image/jpeg, 162 kB

OE333-Versuch 3.jpg OE333-Versuch 3.jpg (18x)

Mime-Type: image/jpeg, 83 kB

OE333-ant-800.jpg OE333-ant-800.jpg (20x)

Mime-Type: image/jpeg, 66 kB

DK1IS und Debo gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
07.05.24 11:35
DK1IS

WGF-Nutzer Stufe 2

07.05.24 11:35
DK1IS

WGF-Nutzer Stufe 2

Re: Ein Ortsempfänger mit der 3 NF .....

Hübsche Variante, Wolfgang!

Interessant, dass hier im Gegensatz zum Audion mit negativer Vorspannung am G1 gearbeitet wird.
Und absolut passend: das (temporäre?) Face-lifting der Holzkiste !

Schöne Grüße und weiter viel Spaß,
Tom, DK1IS
