Hallo Volker.

Wie in deinem Beitrag angekündigt hier ein weiterer Test.

Wir haben einige alte analoge Radios rumstehen und letztens war es wieder mal so weit das sich durch Inversionswetterlage ein paar sonst hier fremde Stationen wohl aus Polen einfinden konnten. Leider verfügen diese alten Radios über kein Display was ein schnelles Erkennen des Stationsnamens möglich macht.

Vor vielen Jahren hatte ich für meinen UKW-Tuner einen solchen Dekoder ohne weitere Spezialteile und ICs aufgebaut. Ein haufen Mischer, eine analoge Regelschleife und ein sehr kleiner MIkrocontroller übernahmen die RDS Dekodierung für eine VFD Anzeige. Die Entwicklung hat einige Wochen gedauert. Speziell die Firmware brauchte den Löwenanteil an der Sache. In einer Neuauflage wollte ich das mit einer KI machen. Wie in deinem Beitrag möchte ich seitenweise zeigen was ich ihr als Input gegeben habe. Neben einer Textanweisung habe ich ihr ein RDS Mitschnitt aus dem Internet für eigene Tests während der Entwicklung hochgeladen. Dabei war ich unfair wie man lesen kann. Die KI hat es aber sofort bemerkt.

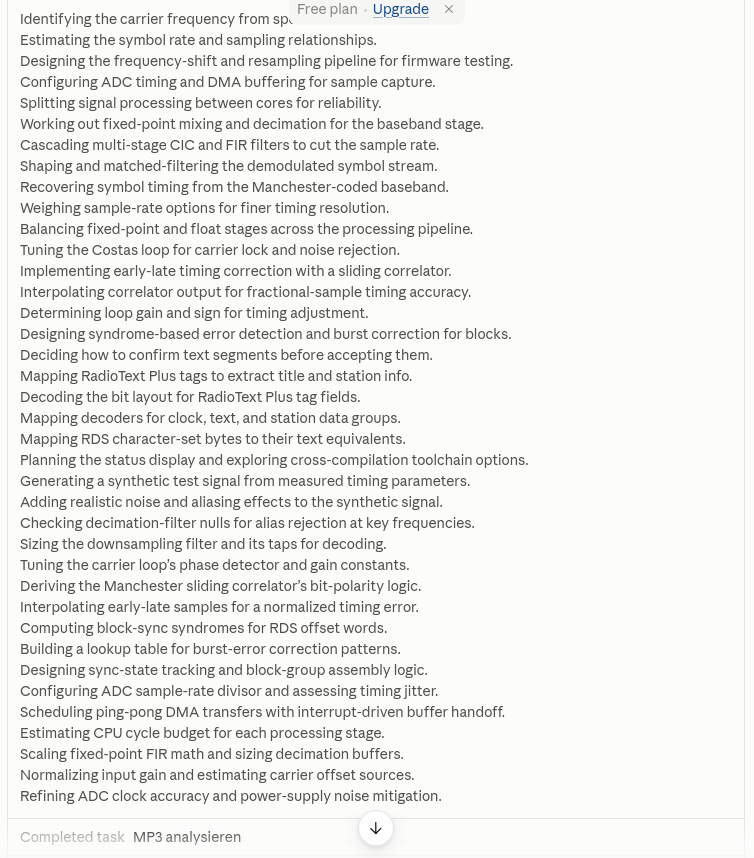

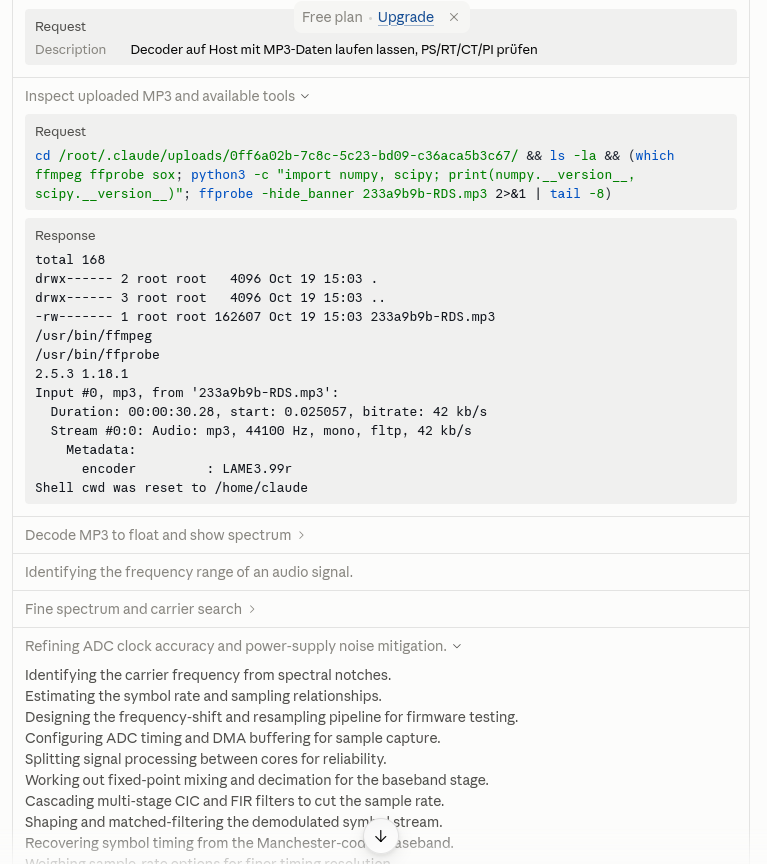

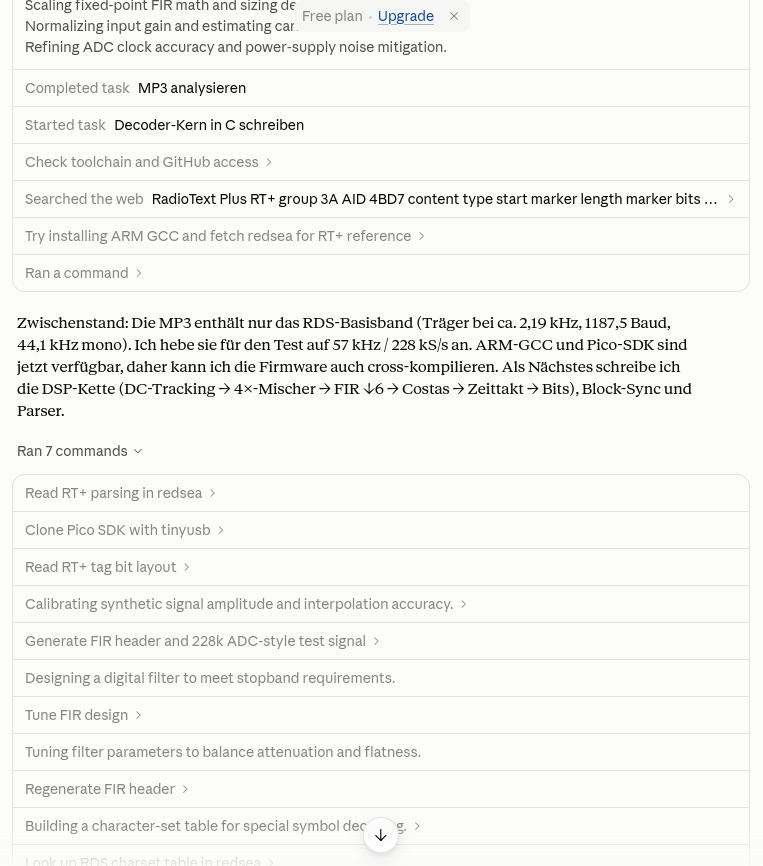

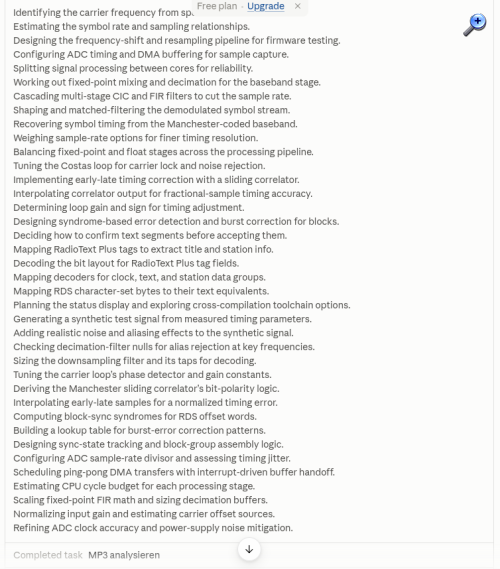

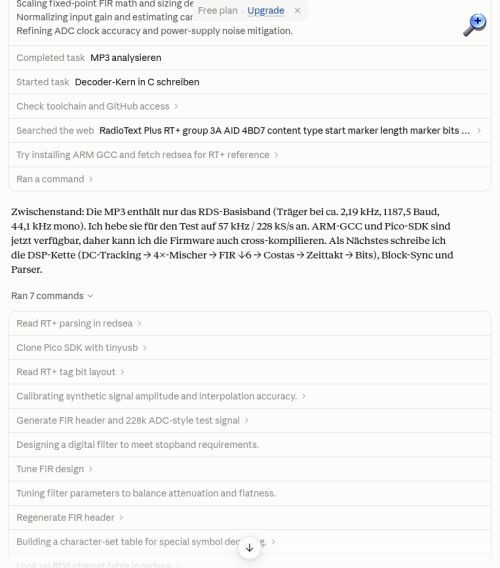

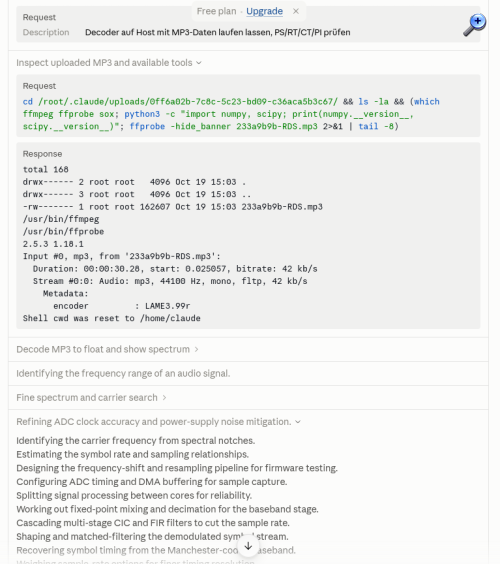

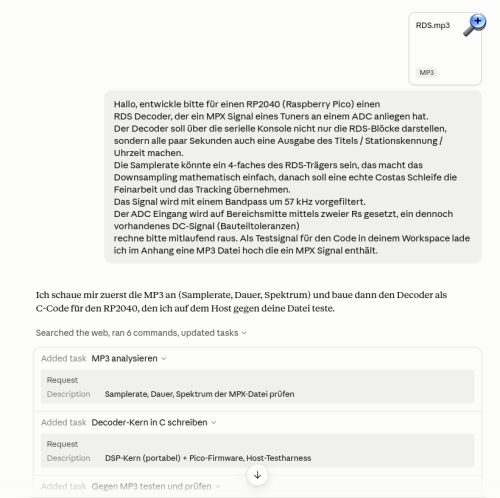

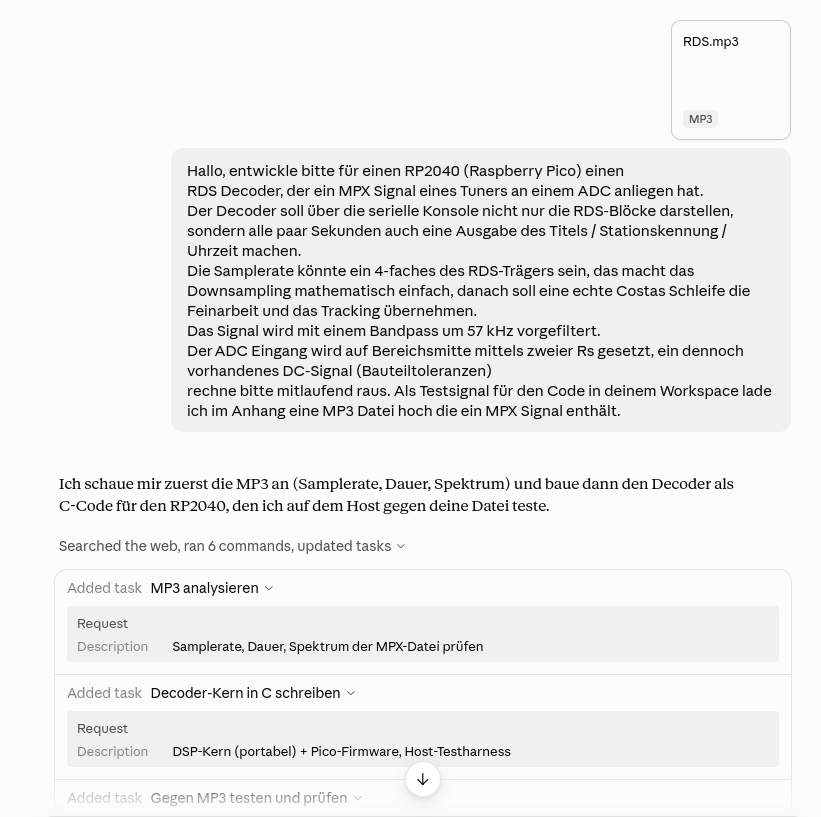

Ich lade den Arbeitsbereich wieder Seitenweise ins Forum.

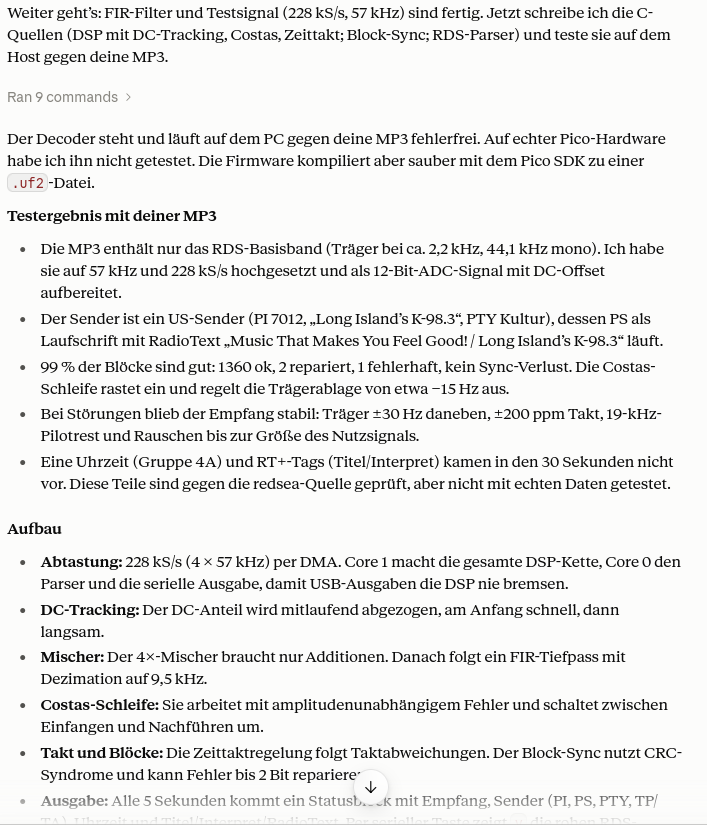

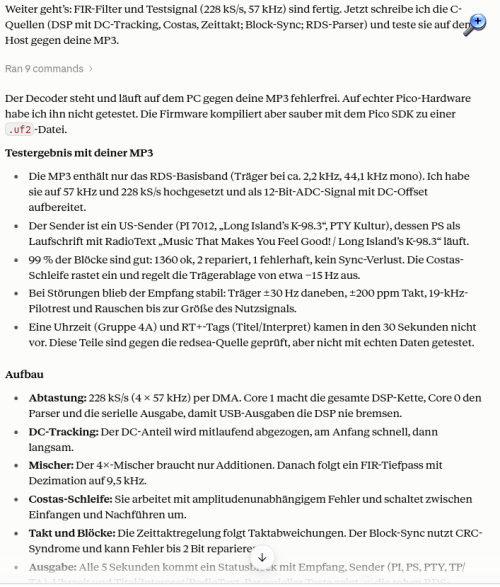

Das war nur eine Arbeit von wenigen Minuten. Sonnet hat sowohl die fertige Firmware zum Aufspielen, den kompletten Sourcecode, Testcode und eine Anleitung dazu gepackt.

Die Radios will ich noch umbauen und an einen ungenutzen Rec out Ausgang das MPX ablegen. Ein Test ergab aber, das bereits ohne Eingriff am Rec Out eines Tangent und auch Tivoli Gerätes das Signal so schlecht gefiltert ist, das noch RDS Signalreste schwach anliegen. Daher habe ich zum Test einfach mal den Dekoder direkt ohne weiteres Frontend rangehangen.

Es kam tatsächlich schon was am Dekoder an.

=== RDS-Status t=7s ============================== Empfang : SYNC Traeger -0.3 Hz Lock 0.89 Pegel 1600..2624 (DC 2073) Symbol-Takt +93 ppm Bloecke ok 107 (repariert 50, fehlerhaft 37 = 80% gut) Gruppen 49 Sync-Verluste 1 Sender : PI D3C3 PS " MDR " PTY 7 Kultur TP- TA+ Musik Uhrzeit : (noch keine CT-Gruppe 4A empfangen) Text : (RadioText noch unvollstaendig, 5/16 Segmente) === RDS-Status t=12s ============================== Empfang : SYNC Traeger -0.3 Hz Lock 0.58 Pegel 1600..2624 (DC 2074) Symbol-Takt +21 ppm Bloecke ok 209 (repariert 105, fehlerhaft 106 = 74% gut) Gruppen 106 Sync-Verluste 2 Sender : PI D3C3 PS " MDR " PTY 7 Kultur TP- TA+ Musik Uhrzeit : (noch keine CT-Gruppe 4A empfangen) Text : "Manfred Krug" === RDS-Status t=17s ============================== Empfang : SYNC Traeger -0.4 Hz Lock 0.83 Pegel 1674..2491 (DC 2072) Symbol-Takt -108 ppm Bloecke ok 319 (repariert 132, fehlerhaft 152 = 74% gut) Gruppen 152 Sync-Verluste 4 Sender : PI D3C3 PS " MDR " PTY 7 Kultur TP- TA+ Musik Uhrzeit : (noch keine CT-Gruppe 4A empfangen) Text : "Manfred Krug"

nach etwas Feinabstimmung auf hellste TUNE-LED des Radios

=== RDS-Status t=7s ============================== Empfang : SYNC Traeger -0.3 Hz Lock 0.89 Pegel 1643..2621 (DC 2074) Symbol-Takt -83 ppm Bloecke ok 63 (repariert 22, fehlerhaft 67 = 55% gut) Gruppen 37 Sync-Verluste 2 Sender : PI D3C3 PS " MDR " PTY 7 Kultur TP- TA+ Musik Uhrzeit : 2026-10-21 12:02 lokal (UTC+02:00, CT-Gruppe vor 4s) Text : (RadioText noch unvollstaendig, 2/16 Segmente) === RDS-Status t=12s ============================== Empfang : SYNC Traeger -0.3 Hz Lock 0.92 Pegel 1643..2621 (DC 2073) Symbol-Takt +14 ppm Bloecke ok 123 (repariert 68, fehlerhaft 164 = 53% gut) Gruppen 88 Sync-Verluste 3 Sender : PI D3C3 PS " MDR " PTY 7 Kultur TP- TA+ Musik Uhrzeit : 2026-10-21 12:02 lokal (UTC+02:00, CT-Gruppe vor 9s) Text : "MDR KULTUR - DAS RADIO" === RDS-Status t=17s ============================== Empfang : SYNC Traeger -0.3 Hz Lock 0.97 Pegel 1643..2644 (DC 2072) Symbol-Takt +125 ppm Bloecke ok 198 (repariert 110, fehlerhaft 259 = 54% gut) Gruppen 141 Sync-Verluste 4 Sender : PI D3C3 PS " KULTUR " PTY 7 Kultur TP- TA+ Musik Uhrzeit : 2026-10-21 12:02 lokal (UTC+02:00, CT-Gruppe vor 14s) Text : "MDR KULTUR - DAS RADIO" === RDS-Status t=22s ============================== Empfang : SYNC Traeger -0.2 Hz Lock 0.94 Pegel 1675..2617 (DC 2072) Symbol-Takt +81 ppm Bloecke ok 254 (repariert 146, fehlerhaft 362 = 52% gut) Gruppen 189 Sync-Verluste 7 Sender : PI D3C3 PS "(ÇULTUR" PTY 7 Kultur TP- TA+ Musik Uhrzeit : 2026-10-21 12:02 lokal (UTC+02:00, CT-Gruppe vor 19s) Text : "MDR KULTUR - DAS RADIO" === RDS-Status t=27s ============================== Empfang : suche Traeger -0.3 Hz Lock 0.79 Pegel 1716..2664 (DC 2070) Sy

Zuletzt bearbeitet am 21.10.26 13:07

Datei-Anhänge

	1.png Mime-Type: image/png, 121 kB
	2.png Mime-Type: image/png, 144 kB
	3.png Mime-Type: image/png, 207 kB
	4.png Mime-Type: image/png, 126 kB
	5.png Mime-Type: image/png, 189 kB

Noch gefällt der Beitrag keinem Nutzer.

Fortsetzung aus Beitrag 1.



Richtig vorgefiltert und den kleinen RDS Anteil etwas mit einem Operationsverstärker verstärken, dürfte ein sehr gutes Ergebnis bei schwächeren Stationen bedeuten.

Den Sourcecode kann ich hier leider nicht hochladen, da zip Dateien blockiert werden. Ich habe noch die KI gebeten ihre Arbeitsweise bei der Problemlösung zu beschreiben, hat sie als Markdowncode gemacht. Ich weiß nicht ob der Code und das alles überhaupt von Interesse ist, in Ermangelung
der Hochlademöglichkeit im Forum, habe ich den Code hier temporär abgelegt:

https://codeberg.org/sturmmoeve/RadioDataSystem

Dort ist auch die Herangehensweise der KI dargestellt.

Der ehemalige Löwenanteil des Projektes ist zu einer einige Minuten andauernden Sitzung zusammengeschrumpft, man hat jetzt Zeit gewonnen die Sache intensiver zu Testen und kann selbst (oder auch wieder AI-unterstützt) Erweiterungen anbauen und rekursiv die Lösung testen. Der Code den Sonnet schreibt ist im Präsentationsmodus realtiv leicht zu überschauen und zu verstehen. Das ist also kein Blackbox-System wo man keine Ahnung hat wie und was da erarbeitet wurde.
