Datong FL1 - Audiofilter
  •
 1
 1
24.06.17 08:46
Martin.M

WGF-Premiumnutzer

24.06.17 08:46
Martin.M

WGF-Premiumnutzer

Datong FL1 - Audiofilter

Gerätevorstellung.

FL1 ist ein Audiofilter.

Einstellbar sind u.a. die Mittenfrequenz und Bandbreite sowie die Filterart (notch oder Resonanz)
Es verfügt über einen Tonein- und ausgang, Kopfhörer- und Lautsprecherausgänge.
Versorgt wird es mit Niederspannung aus dem Tischnetzteil.

Dieses Gerät ist sehr empfehlenswert für Radiofernempfang auf KW.

Diese Geräte können schwache Signale (CW und anders) hervorheben um sie besser hörbar zu machen bzw. Störtöne unterdrücken in der Betriebsart notch = Kerbfilter.

Datong ist eine englische Firma.







lG Martin

Zuletzt bearbeitet am 24.06.17 08:54

Datei-Anhänge

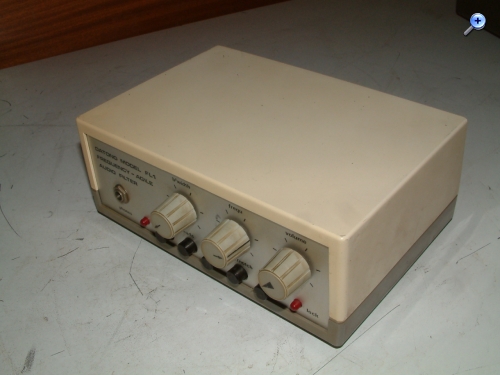

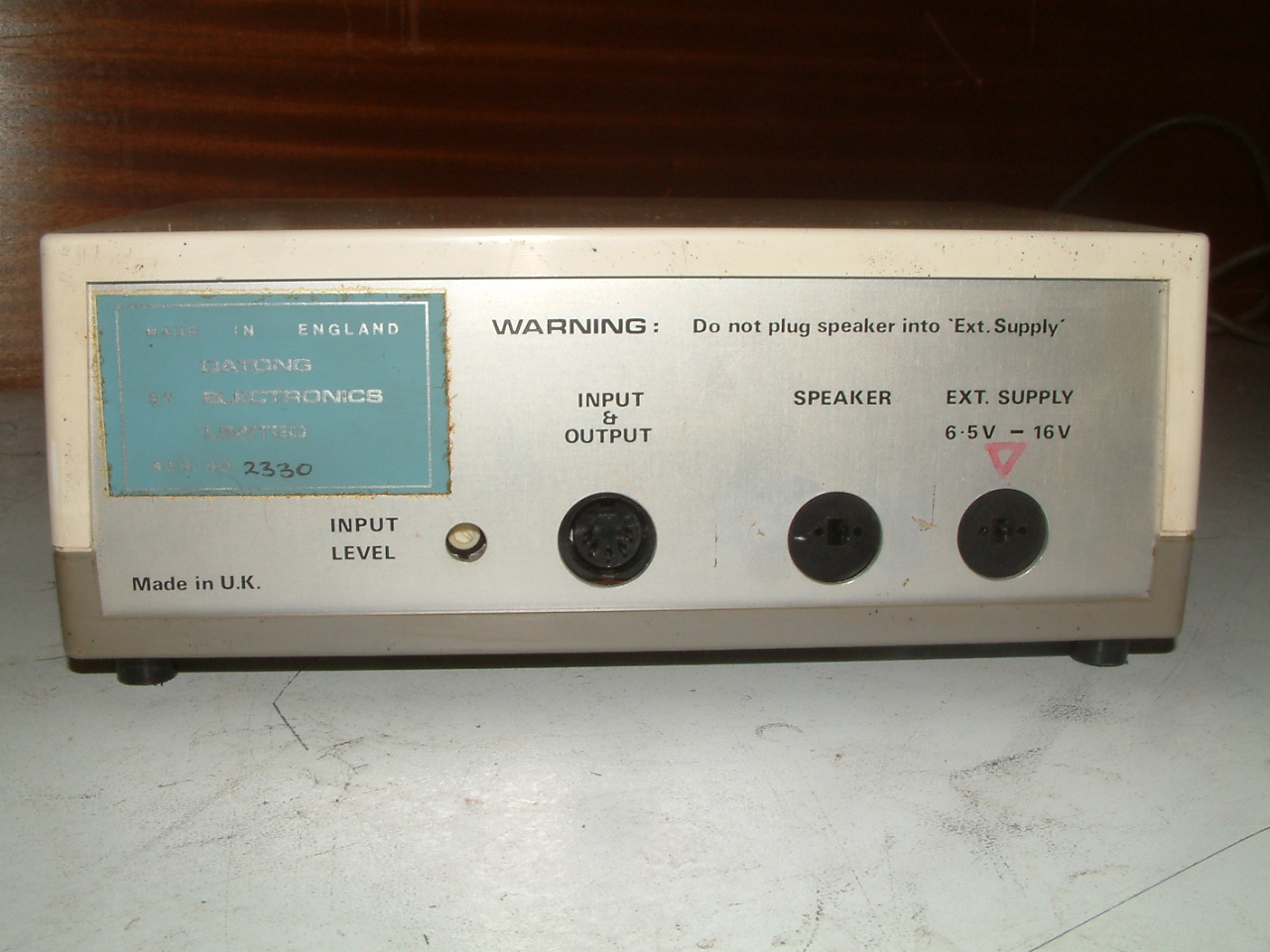

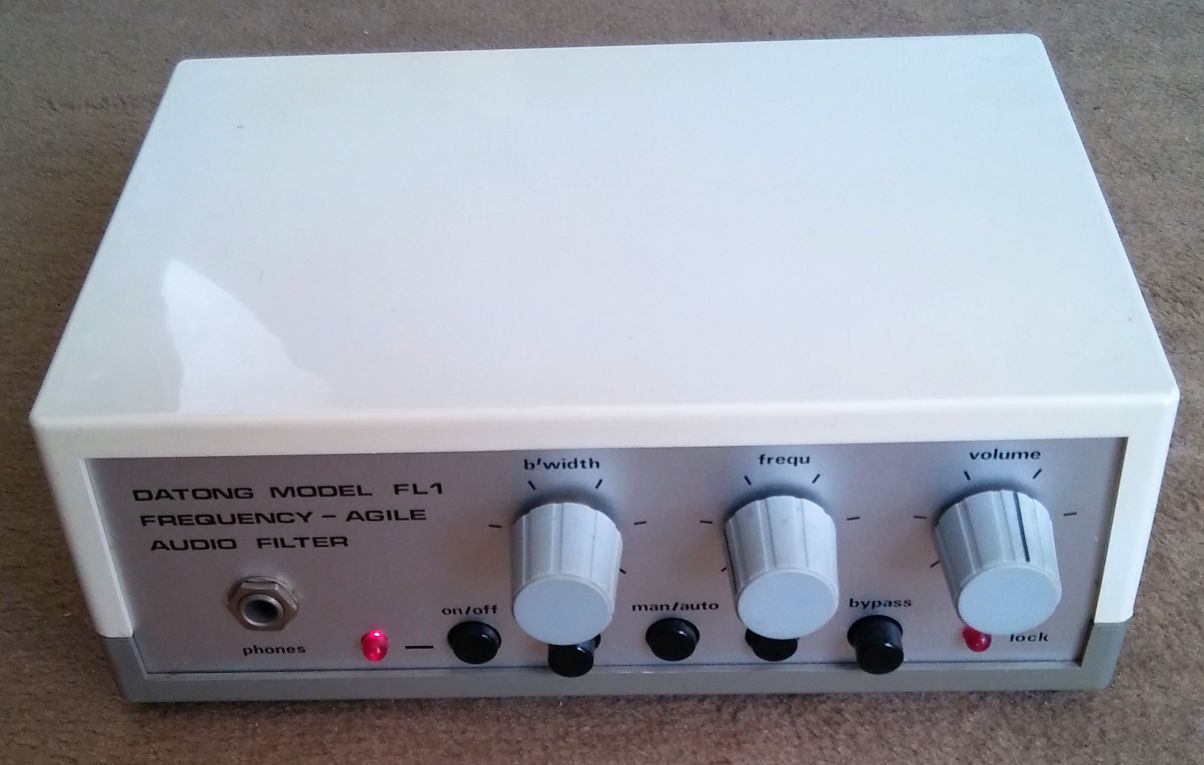

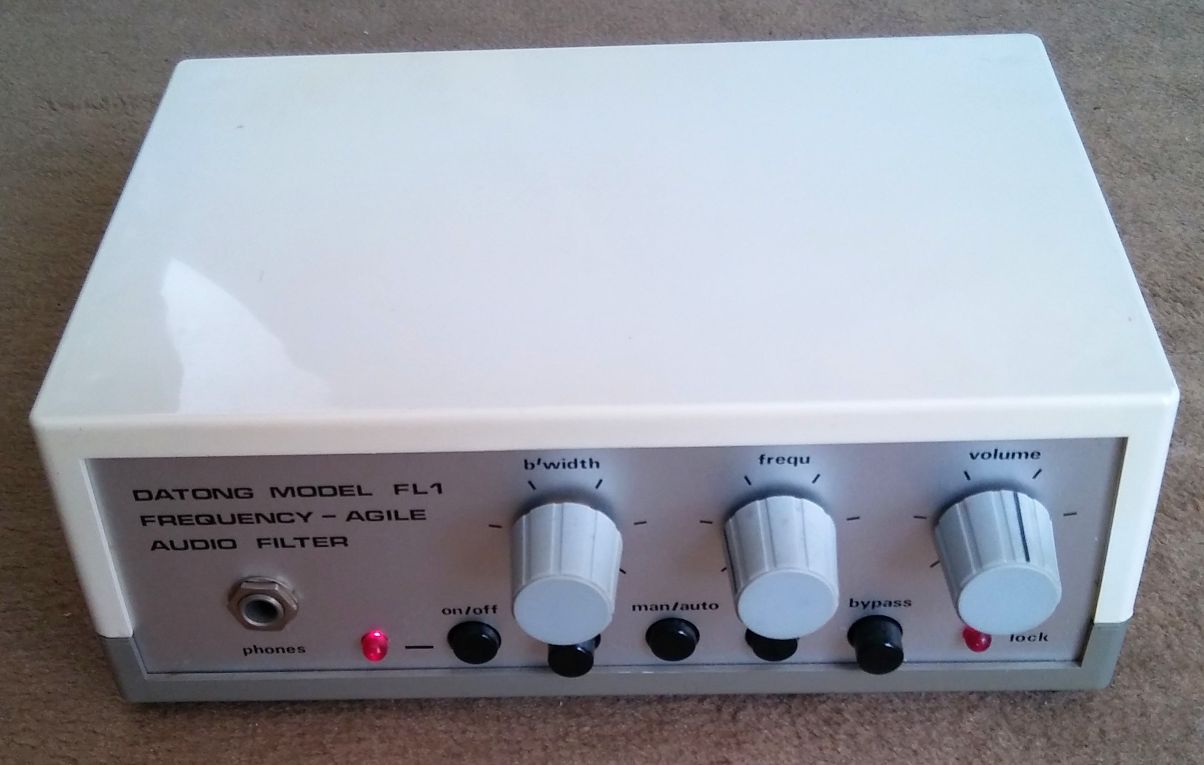

DSCF0142.JPG DSCF0142.JPG (109x)

Mime-Type: image/jpeg, 314 kB

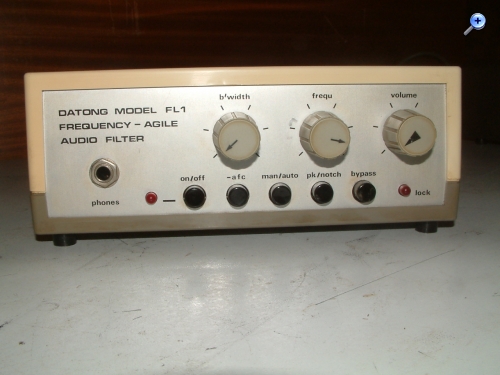

DSCF0143.JPG DSCF0143.JPG (107x)

Mime-Type: image/jpeg, 303 kB

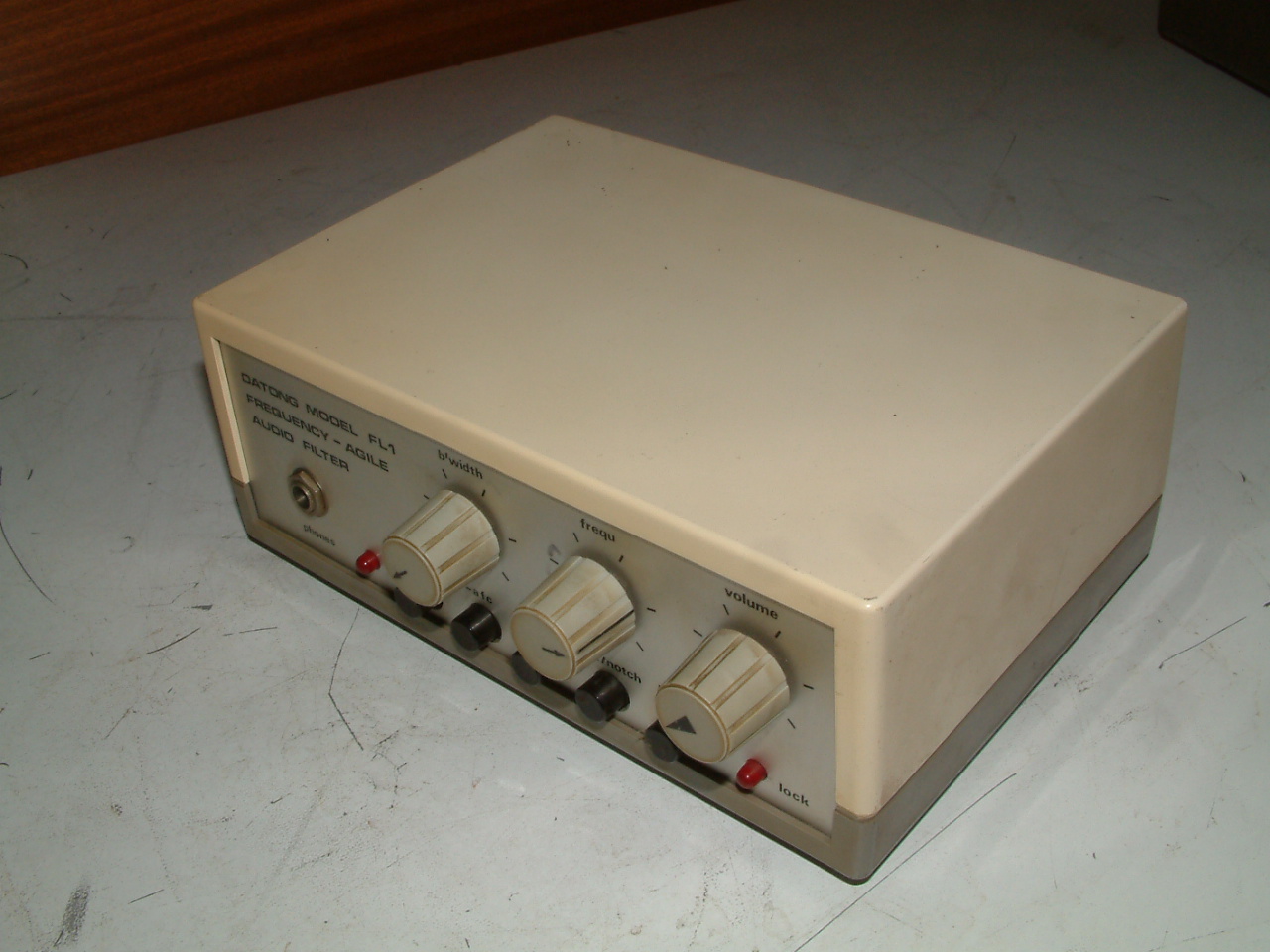

DSCF0144.JPG DSCF0144.JPG (104x)

Mime-Type: image/jpeg, 319 kB

WalterBar gefällt der Beitrag.
!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
04.09.18 13:58
WalterBar

WGF-Premiumnutzer

04.09.18 13:58
WalterBar

WGF-Premiumnutzer

Re: Datong FL1 - Audiofilter

Hallo zusammen,

ich habe heute die Reparatur eines defekten Datong FL1 Audiofilters abgeschlossen.
Die Sache begann mit dem Kauf einer nicht ganz billigen PP9-Laternenbatterie im Frühjahr
diesen Jahres. Leider machte das Gerät keinen Mucks bei Anschluss eines Kopfhörers oder
Lautsprechers (es ist ein TBA820 eingebaut!).

Danach war ich immer mit wichtigeren Dingen abgelenkt und schob die Reparatur vor mir her.
Eigentlich brauche ich das Filter nicht, weil mein Elecraft K3 ausreichend gut mit Filter-
technik ausgestattet ist. Die sehr guten Eigenschaften waren in den 1980'er Jahren
(eventuell spätere 70'er) allseits bekannt, und das Gerät war nicht billig.
Zu meinem Entsetzen ist die Nachfrage in der "Bucht" eher gering und der erzielbare Preis
liegt vielleicht im unteren zweistelligen Bereich. Das wird dem Gerät nicht gerecht.

Wofür kann man das Filter nutzen? In der frequenzagilen Autofunktion und 50 Hz Bandbreite
(klingelfrei!) liesse es sich an einem älteren KW-Empfänger oder Transceiver anschliessen,
vielleicht auf einer Frequenz von z.B. 7030 kHz parken und bekäme ohne störende Hintergrund-
geräusche alle Telegrafie (CW-)Anrufe mit. In SSB und hoher Bandbreite ist die automatische
Notchfunktion interessant. Das ist ein Kerbfilter gleicher Filtergüte, das die Störungen durch
trägersetzende (bewusst oder absichtlich) Funkkollegen unterdrückt.

Eine detaillierte Fehlersuche und Neuabgleich war letztendlich nicht notwendig.
Ich habe die alten Elkos getauscht. Damit war das Filter aber noch nicht funktionsfähig.
Mir fiel auf, dass die Folienkondensatoren mit den Werten 10 und 47nF, die ich vereinzelt
auch schon in Radios gesehen habe, allesamt Risse im Bereich der Anschlussdrähte aufwiesen.
Nach dem Austausch dieser Kondensatoren lief das Gerät einwandfrei.

Sollte ein Kollege aus dem WGF Interesse an dem Filter haben, bitte ich um eine PM.
Ansonsten wird es in einigen Wochen in die Bucht gestellt. Bei keinem Interesse geht
es (mit den beiden Franzis Bausätzen) nach entnommener Laternenbatterie in den Schrott.


Gruss
Walter

Zuletzt bearbeitet am 04.09.18 19:52

Datei-Anhänge

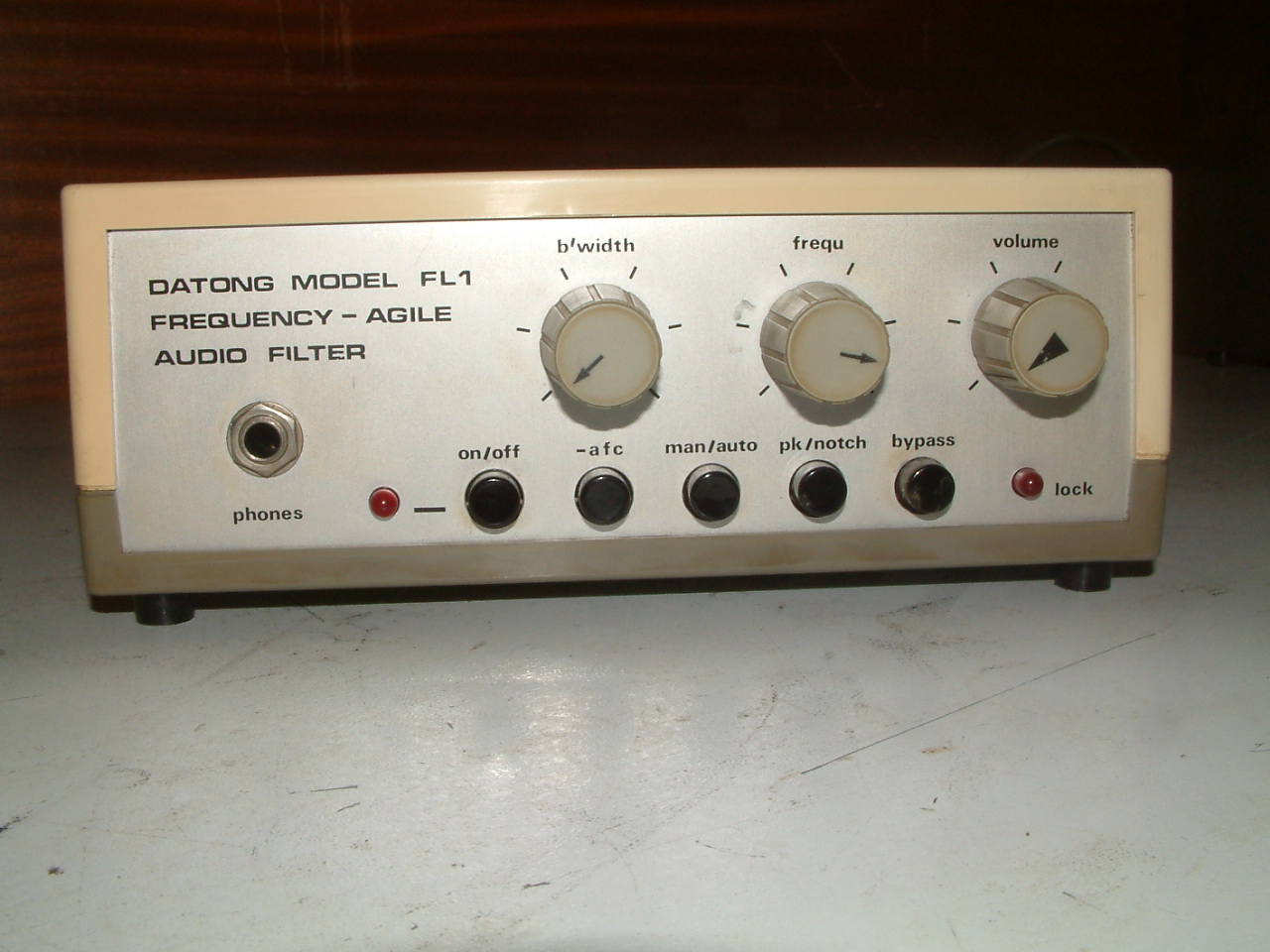

Datong FL1.jpg Datong FL1.jpg (83x)

Mime-Type: image/jpeg, 78 kB

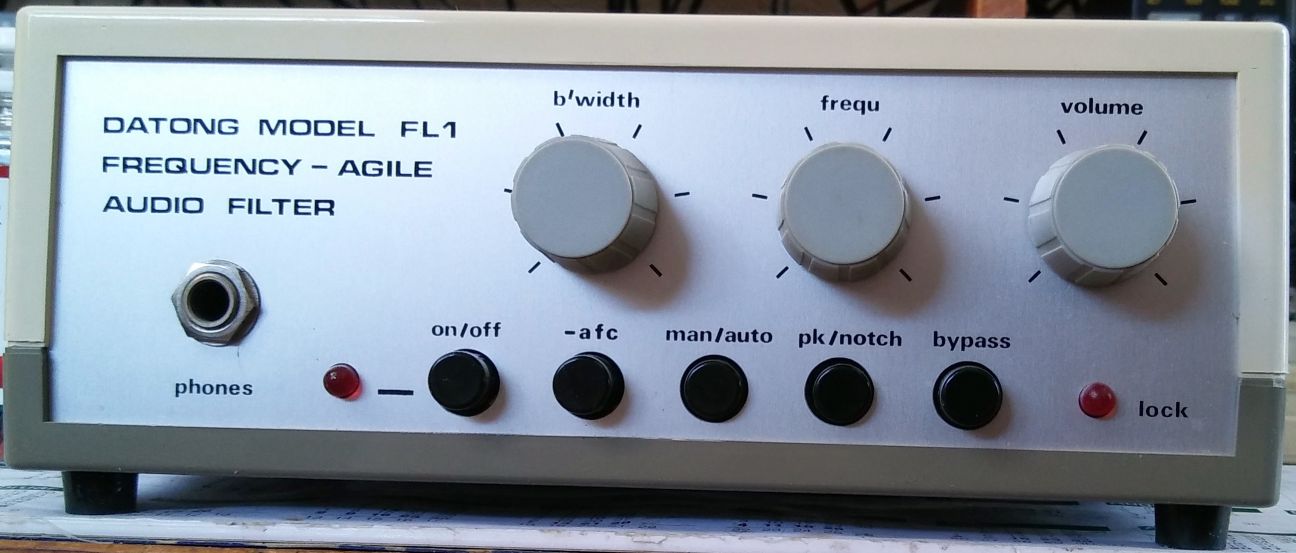

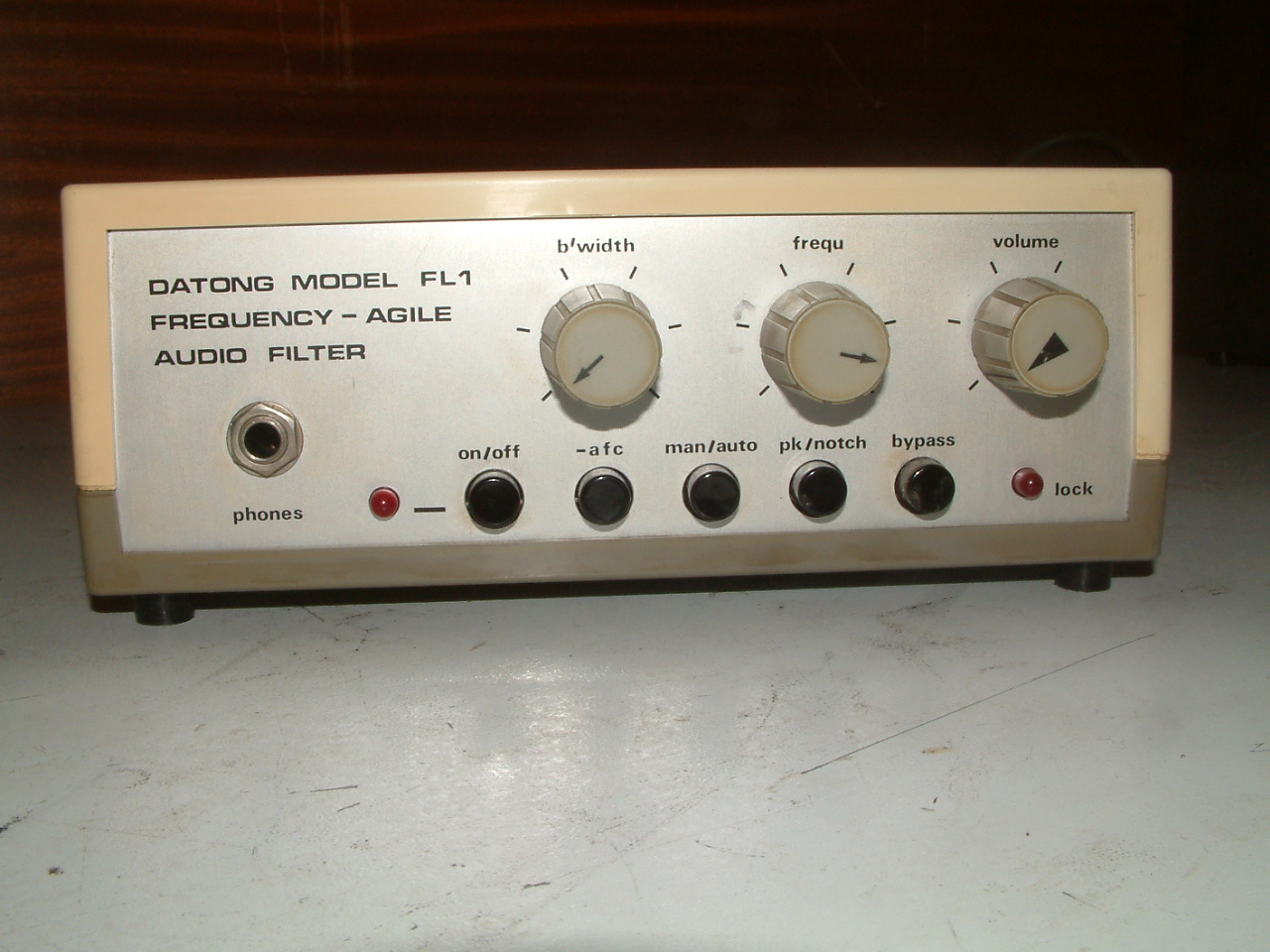

Datong FL1 Frontplatte.jpg Datong FL1 Frontplatte.jpg (96x)

Mime-Type: image/jpeg, 83 kB

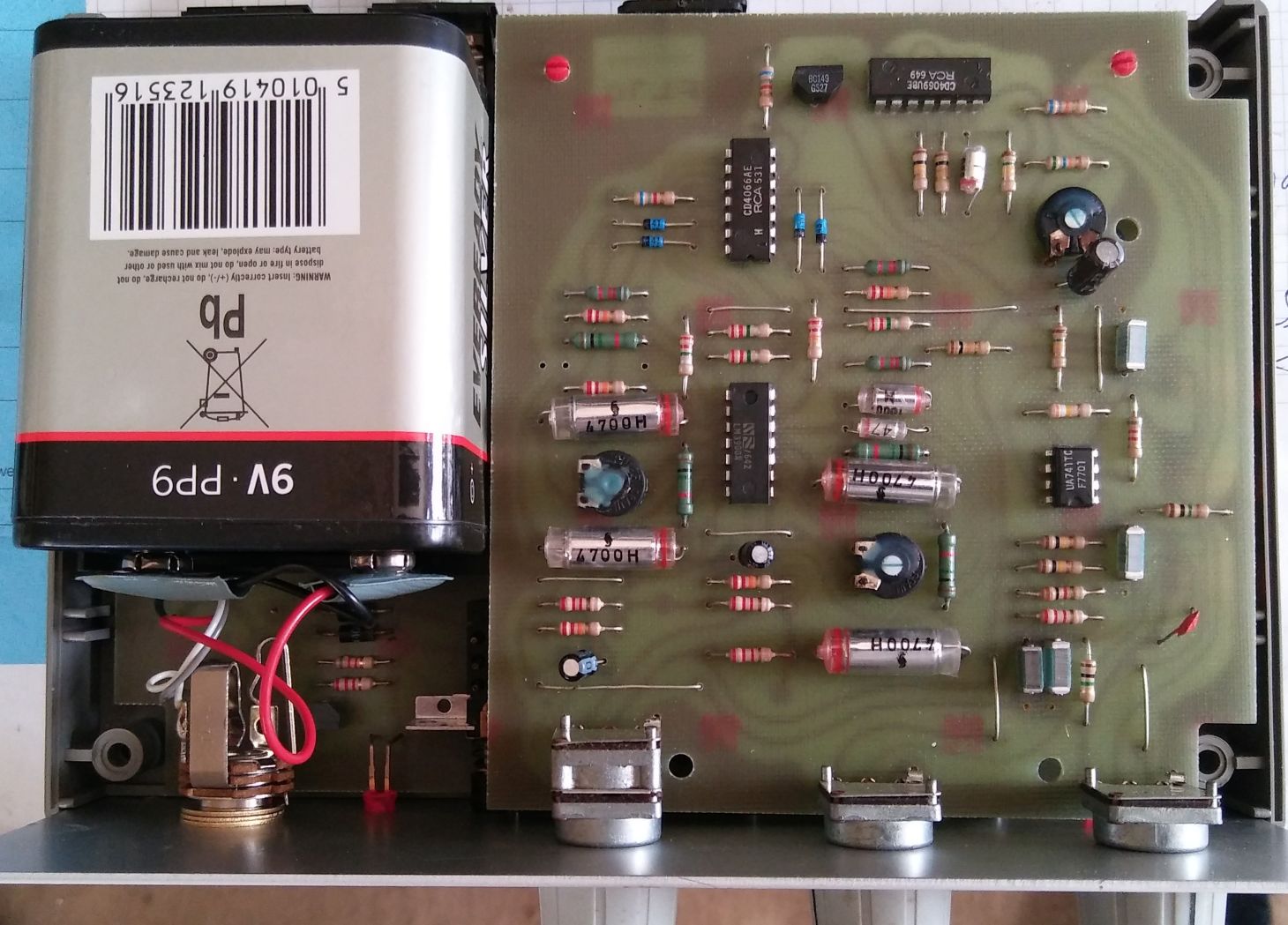

Datong FL1 geöffnet.jpg Datong FL1 geöffnet.jpg (117x)

Mime-Type: image/jpeg, 211 kB

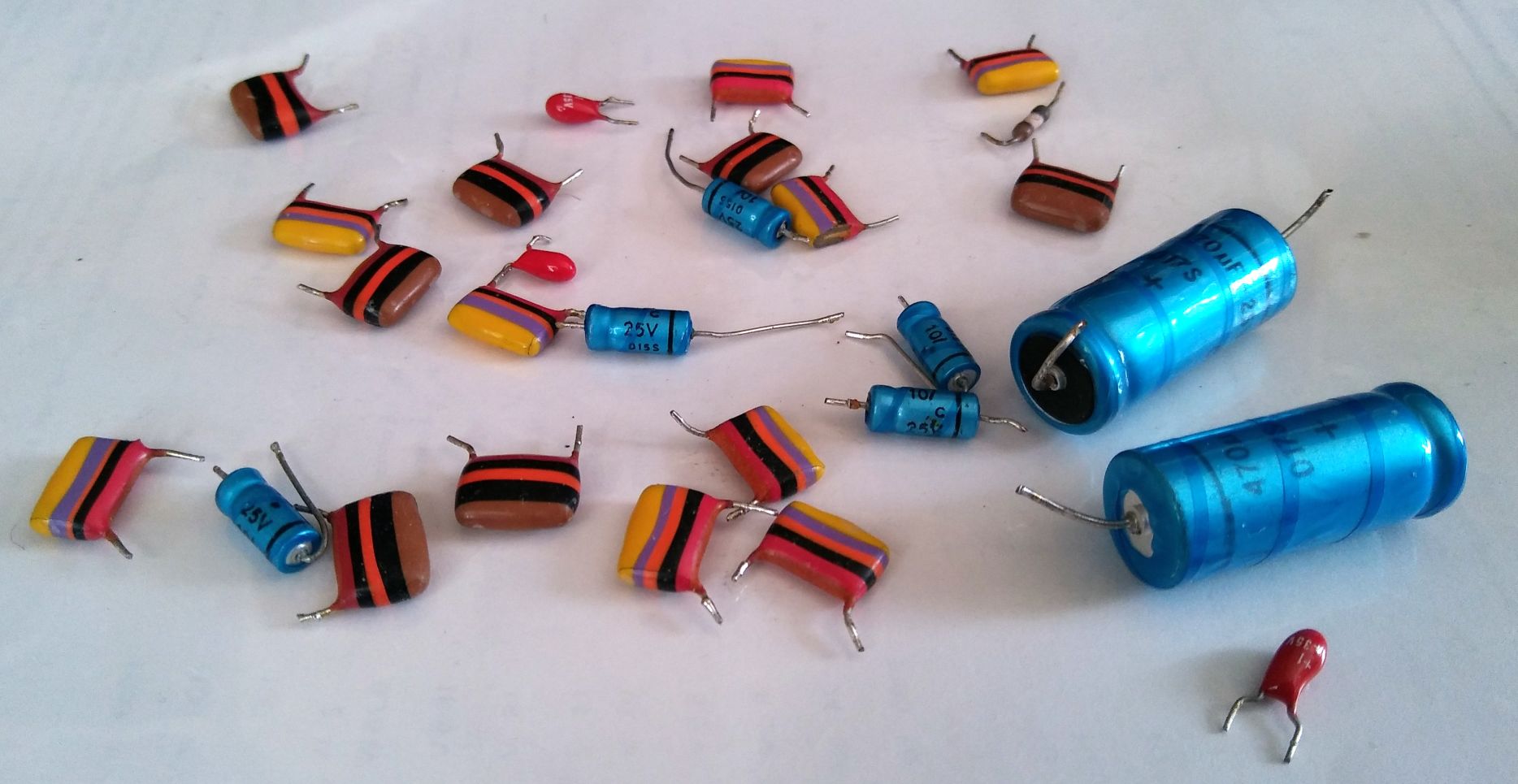

Datong FL1 ausgetauschte Bauteile.jpg Datong FL1 ausgetauschte Bauteile.jpg (112x)

Mime-Type: image/jpeg, 163 kB

04.09.18 18:59
Martin.M

WGF-Premiumnutzer

04.09.18 18:59
Martin.M

WGF-Premiumnutzer

Re: Datong FL1 - Audiofilter

Das Gerätchen ist wirklich begabt ich kann das voll bestätigen.
Sollte sich wirklich niemand melden was ich nicht glaube, landet es bei mir (obwohl hier schon eins zuhause ist)
lG Martin

Zuletzt bearbeitet am 04.09.18 19:00
