Geschichte eines Kofferradios - Der Blaupunkt "Derby"
  •
 1 2 3
 1 2 3
18.02.18 12:48
Bibo

Einsteiger

18.02.18 12:48
Bibo

Einsteiger

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Guten Morgen

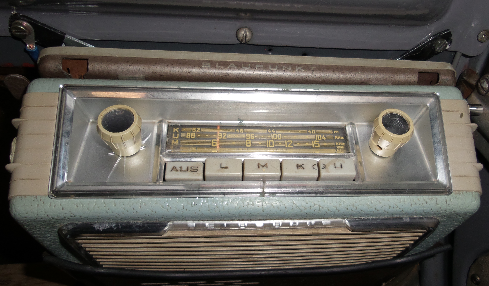

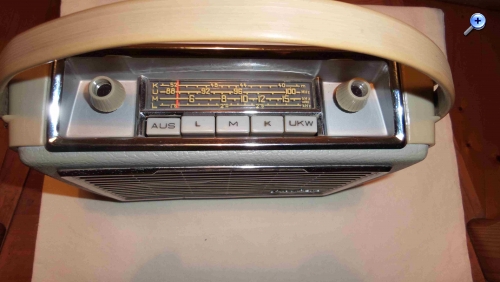

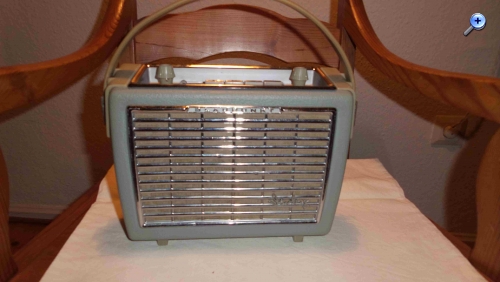

Ich bin Bibo und bin nur durch Zufall zu einem Derby Kofferadio (Derby V-94720) gekommen ... ein Flohmarktfund
und Wunder es spielte noch.

und dann noch dieses

Ich wollte es in meinem 2cv aus den 50er Jahren betreiben - optisch ohne Halterung jedoch nicht so schön.
so suchte ich nach einer Halterung...

Nun habe ich sogar drei passende Halterungen für das Auto gefunden ... eine Halterung taucht im Netz nicht auf.....
Über diese hätte ich gerne Auskunft L 3287/1z und Nr.T 129777 Blaupunkt made in Germany
Unten werde ich sie beschreiben..... leider dreht sich beim Hochladen das eine oder andere Bild...???

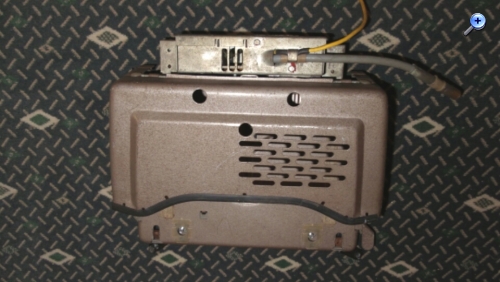

HV450 93950 - Siehe Bilder Serie I passt für mein Radio
HV450 ist wohl auch hier der Anschluss für das Radio - 6-9-12 Volt Einstellung ist hinten
hat nur Filz als Schutz für das Radio gegen Kratzer und Federn für die Stifte der Aufnahme
Ausgang für externen Lautsprecher vorhanden eine Plus und eine Minus Buchse (Mono )
Ein Loch für ein Schloss ist vorhanden.

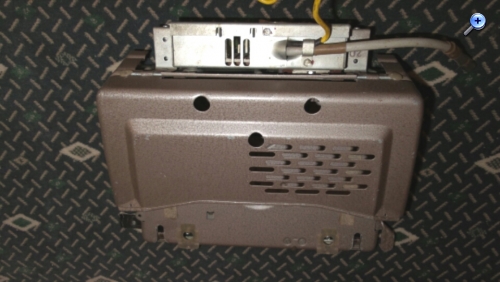

HV450 93950/970 - Siehe Bilder Serie II passt für mein Radio
HV450 ist wohl auch hier der Anschluss für das Radio - 6-9-12 Volt Einstellung ist vorne
hat an der Klappe Plastikgleiter und nur noch hinten Filz als Schutz für das Radio gegen Kratzer
Die Stifte für die Aufnahme sind starr (ohne Federn)
Ausgang für externen Lautsprecher vorhanden - eine +Plus und eine -Minus Buchse ... wie oben
Ein Loch für ein Schloss ist vorhanden.

Die passenen Radios ähneln meinem, aber Halterungen passen nicht
HV Derby/Nixe/Parade 85580
HV Derby/Nixe 1476207
HV Derby 1423891
Besitze ich nicht - Nur im Netz gefunden --- z.B. bei radio...org
Anschluss Nummer ??? Radio/HV??? hat wohl nur drei Kontakte
Insgesamt eine andere Aufnahme - Radio wird nur links rechts gehalten und vorne ist keine Klappe vorhanden

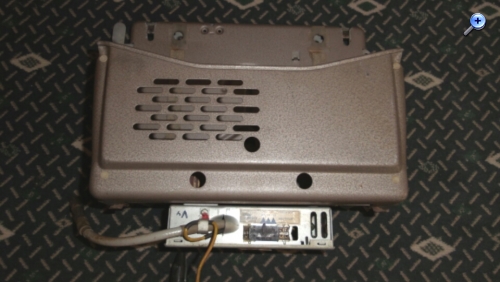

Nun zu meiner Halterung, die ich nicht im Netz finden konnte....
Die Bezeichung ist L 3287/1z und Nr.T 129777 Blaupunkt made in Germany
Die Schreibweise der Bezeichnung ist ungewöhnlich
Alles ist in Schreibschrift, wobei das L spiegelverkehrt geschrieben wurde
Druckschrift gibt es nur bei der letzten 7 und diese zusätzlich mit einem Strich in der Mitte versehen - alle anderen siebenen nicht


L 3287/1z und Nr.T 129777
HV450 ist wohl auch hier der Anschluss für das Radio - 6-9-12 Volt Einstellung ist hinten
hat nur Filz als Schutz für das Radio gegen Kratzer und Federn für die Stifte der Aufnahme
Die Klappe hat keine "Wulst", sondern einen Gummischutz
Ausgang für externen Lautsprecher vorhanden eine Plus und eine Minus Buchse (Mono )
Ein Loch für ein Schloss ist nicht vorhanden.

Ps im Anhang noch weitere Bilder....

Gruß Bibo

Datei-Anhänge
93950 Bilder 1 Serie I.jpg 93950 Bilder 1 Serie I.jpg (417x)

Mime-Type: image/jpeg, 350 kB

93950 Bilder 2 Serie I.jpg 93950 Bilder 2 Serie I.jpg (406x)

Mime-Type: image/jpeg, 363 kB

93950 Bilder 3 Serie I.jpg 93950 Bilder 3 Serie I.jpg (388x)

Mime-Type: image/jpeg, 347 kB

93950-970 Bilder 1 Serie II.jpg 93950-970 Bilder 1 Serie II.jpg (436x)

Mime-Type: image/jpeg, 335 kB

93950-970 Bilder 2 Serie II.jpg 93950-970 Bilder 2 Serie II.jpg (376x)

Mime-Type: image/jpeg, 326 kB

93950-970 Bilder 3 Serie II.jpg 93950-970 Bilder 3 Serie II.jpg (391x)

Mime-Type: image/jpeg, 331 kB

Alle.jpg Alle.jpg (394x)

Mime-Type: image/jpeg, 419 kB

Derby Nummer unbekannt.png Derby Nummer unbekannt.png (408x)

Mime-Type: image/png, 294 kB

Derby V-94720.png Derby V-94720.png (389x)

Mime-Type: image/png, 436 kB

L 32871z Bilder 1 Serie III.jpg L 32871z Bilder 1 Serie III.jpg (364x)

Mime-Type: image/jpeg, 380 kB

L 32871z Bilder 2 Serie III.jpg L 32871z Bilder 2 Serie III.jpg (376x)

Mime-Type: image/jpeg, 389 kB

L 32871z Bilder 3 Serie III.jpg L 32871z Bilder 3 Serie III.jpg (365x)

Mime-Type: image/jpeg, 317 kB

L 32871z Bilder 4 Serie III.jpg L 32871z Bilder 4 Serie III.jpg (413x)

Mime-Type: image/jpeg, 353 kB

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
07.01.19 19:41
Wolfgang

WGF-Einsteiger

07.01.19 19:41
Wolfgang

WGF-Einsteiger

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

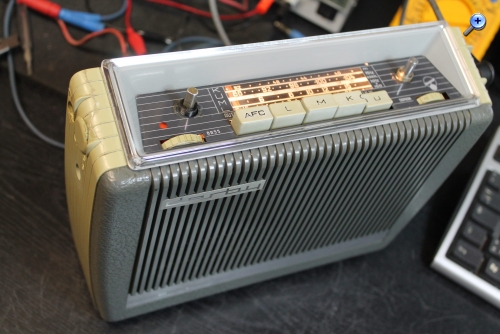

Mein bestand an Blaupunkt Derby wächst ständig, im Moment arbeite ich an einem 94.720 von 1964.
Technisch habe ich das Radio fertig möchte aber jetzt auch das Gehäuse machen.

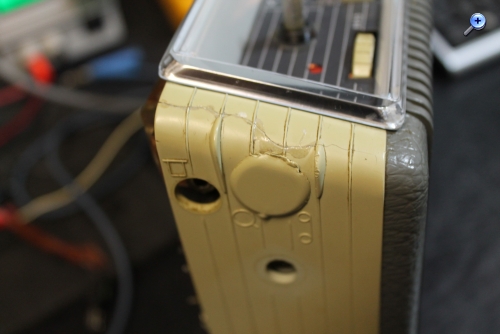

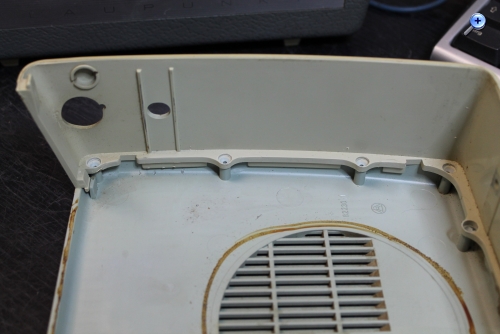

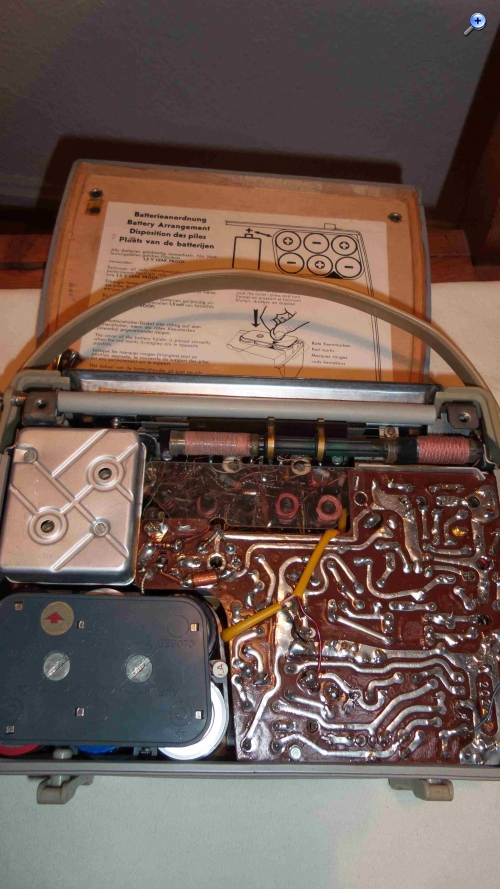

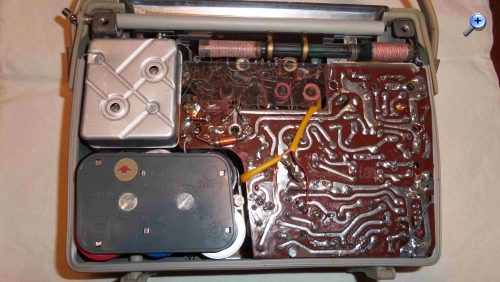

Ich möchte aus verschiedenen Gehäusen Teile benutzen und deshalb meine Frage , hat jemand schon einmal solch ein Gehäuse zerlegt und kann mir Tipps geben. anbei Fotos was ich meine






Datei-Anhänge
IMG_9164-min.JPG IMG_9164-min.JPG (352x)

Mime-Type: image/jpeg, 781 kB

IMG_9165-min.JPG IMG_9165-min.JPG (335x)

Mime-Type: image/jpeg, 664 kB

IMG_9166-min.JPG IMG_9166-min.JPG (354x)

Mime-Type: image/jpeg, 692 kB

07.01.19 22:38
Bibo

Einsteiger

07.01.19 22:38
Bibo

Einsteiger

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Ich habe eine persönliche Nachricht gesendet

07.01.19 22:54
Bibo

Einsteiger

07.01.19 22:54
Bibo

Einsteiger

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

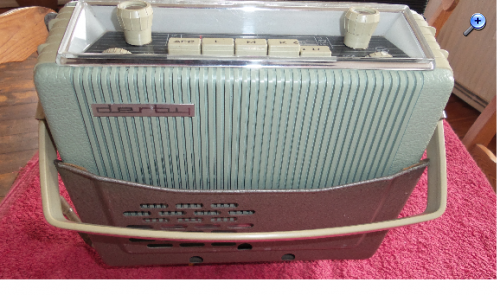

.... jetzt kommen die Fotos....

[img][/img]

[img][/img]

[img][/img]

Datei-Anhänge
20190107_221939-3.jpg 20190107_221939-3.jpg (332x)

Mime-Type: image/jpeg, 281 kB

20190107_221946-1.jpg 20190107_221946-1.jpg (305x)

Mime-Type: image/jpeg, 324 kB

20190107_221953-1.jpg 20190107_221953-1.jpg (324x)

Mime-Type: image/jpeg, 444 kB

20190107_222021-1.jpg 20190107_222021-1.jpg (331x)

Mime-Type: image/jpeg, 417 kB
