Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Liebe Sammelkollegen,

Ziel dieses Threads ist es, eine möglichst lückenlose Chronologie zu einem der beliebtesten Kofferradios aus der Frühzeit des Transistors, dem Blaupunkt "Derby" zu schaffen. Die bisher im Netz gefundenen Suchergebnisse sind leider recht lückenhaft bzw. unscharf. Bitte helft uns bei der Recherche und Einordnung der Modelljahre - Vielen Dank!

Noch ein Hinweis: Bitte nur Bilder einstellen, an denen der Beitragsschreiber die Rechte besitzt!

Ronn und wumpus gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
11.03.13 13:49
Ronn

WGF-Premiumnutzer

11.03.13 13:49
Ronn

WGF-Premiumnutzer

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Hallo Sammler,

hier mal ein Anfang ohne Anspruch auf Vollständigkeit!


Derby 21500 - BJ: 1961/62. Wellenbereiche KW (40-52m) , MW, LW, UKW bis 100 MHz, Schriftzug "Derby" in Schreibschrift, frühestes Modell/Ur-Derby?

Achtung es gab mehrere (technische?) Versionen des 21500: Lautsprechergitter aus Kunststoff, frühe Versionen chromiert.

Derby 21510 - BJ: 61 als Nixe-Version (21500 ohne UKW), Schriftzug "Nixe" in Schreibschrift

Derby 22550 - BJ: 62-63 Nixe-Version ohne UKW, Wellenbereiche LMK, Tonblende über eigene Taste im Wellenschalterbereich, Schriftzug "Nixe" in Schreibschrift,
chromiertes Lautsprechergitter, TA-Anschluss (erstmals?)

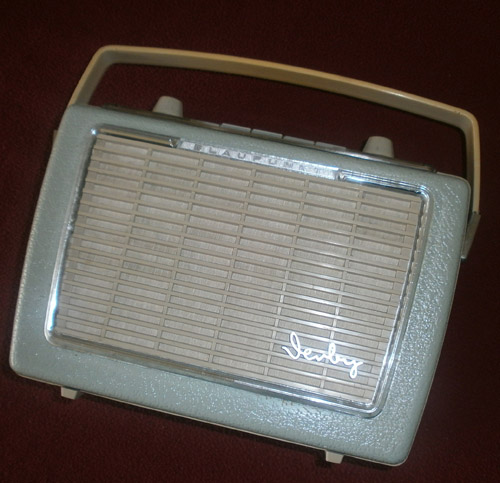

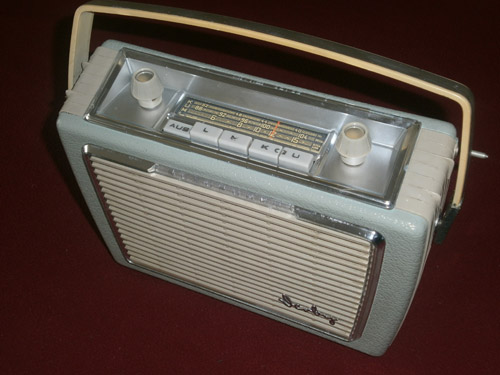

Derby 22560 - BJ: 1962? Wellenbereiche MLK und UKW bis 104 MHz.

Dieser 22560 war nur als Gast zur Restaurierung, keine Serviceunterlagen oder genauen Daten mehr





Derby 22570 - BJ: ???? Gerät mit 2 KW-Bereichen?

Derby 93600 - BJ: 64 Nixe-Version ohne UKW, Lautsprechergitter aus Kuststoff

Derby 93610 - BJ: 64 Nixe-Version ohne UKW, kein separates/aufgesetztes Lautsprechergitter -> "Voll"-Kunststoff

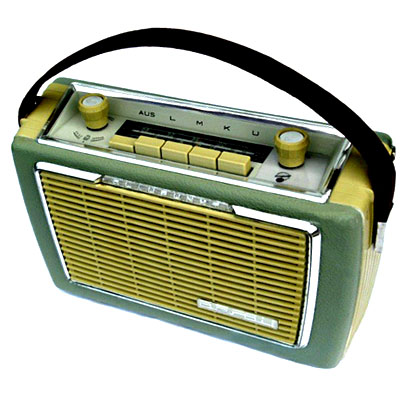

Derby 93700 - im Besitz,
BJ: 63-64 Wellenbereiche KW,MW,LW,UKW, Tonblende über linken Regler ("Hub-Poti"), separate Taste für AUS, Tasten ohne Beschriftung.




Derby 93710 - BJ: 64? Wellenbereiche KW,MW,LW,UKW, separate Taste für AUS, Tasten ohne Beschriftung, Tonblende noch über linken Regler (letztes Modell?),
Gehäuse bereits ohne separatem/aufgesetztem Lautsprechergitter

Derby 93750 - BJ. ???? Gerät mit 2 KW-Bereichen und UKW?

Derby 94720 - BJ: 64/65, im Besitz mit passender Autoradiohalterung
Wellenbereiche KW,MW,LW,UKW und schaltbarer AFC, Tonblende über separate Regler, Lautstärke mit Betriebsschalter, TA-Anschluss "kein" separates/aufgesetztes Lautsprechergitter mehr, "Voll"-Kunststoff




Es scheint mehrere Clone des Derbys gegeben zu haben, zum Beispiel ein Akkord Trabant. Leider liegen mir hierzu keine genaueren Daten vor, das Gerät ist aber hin- und wieder Gast in der Bucht und erfreut sich dort wohl einer nicht gerade kleinen Zielgruppe bzw. Käufergruppe. Bisherige Versuche an dieses Gerät zu kommen, waren erfolglos.

--------------
Nachfolgende Derby-Modelle (Derby 660/670, Derby H, Derby Croco de Luxe, Commander) haben komplett andere Gehäuse und stellenweise Funktionen. Frage: Sind diese Modelle logisch/technische Fortsetzungen oder wurde hier nur der "Name" entliehen?

Beste Grüße
Ronn

Datei-Anhänge
Blaupunkt Derby 22560_r1.jpg Blaupunkt Derby 22560_r1.jpg (716x)

Mime-Type: image/jpeg, 94 kB

Blaupunkt Derby 22560_r2.jpg Blaupunkt Derby 22560_r2.jpg (1025x)

Mime-Type: image/jpeg, 81 kB

Blaupunkt Derby 93700.jpg Blaupunkt Derby 93700.jpg (736x)

Mime-Type: image/jpeg, 80 kB

11.03.13 20:59
roehrenfreak

nicht registriert

11.03.13 20:59
roehrenfreak

nicht registriert

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Hallo liebe Derby-Freunde,

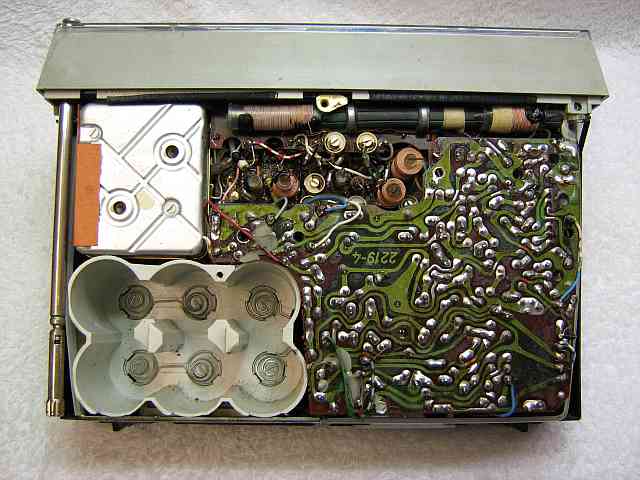

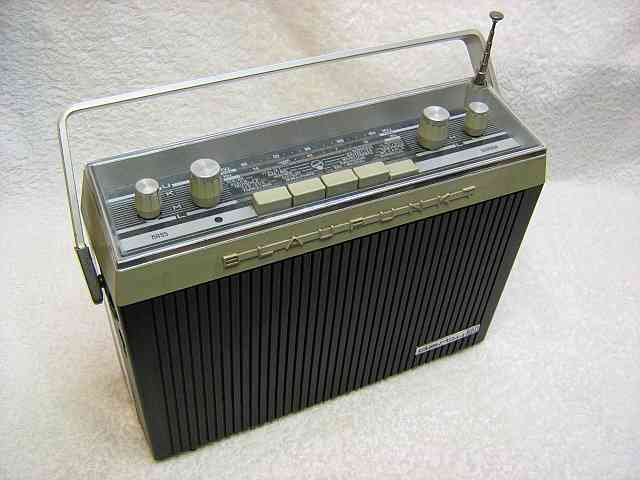

hier der Derby 660 (7 656 700) aus dem Jahre 1966.



Auch wenn das Gehäuse mit seinen schon recht modern wirkenden, eckigen Kanten darunter etwas anderes vermuten lässt - ein Blick auf das Chassis verrät die Zugehörigkeit zur Ur-Derby-Familie.





Bis hierher hat sich also noch nichts Gravierendes an der Urform des Derby geändert.

Wellenbereiche:
UKW - 87,5...104 MHz
KW - 5700...7600 kHz
MW - 500... 1600 kHz
LW - 150... 285 kHz
(Angaben von der Skala abgelesen)

Datei-Anhänge
blaupunkt derby660 001.jpg blaupunkt derby660 001.jpg (650x)

Mime-Type: image/jpeg, 33 kB

blaupunkt derby660 002.jpg blaupunkt derby660 002.jpg (876x)

Mime-Type: image/jpeg, 47 kB

blaupunkt derby660 003.jpg blaupunkt derby660 003.jpg (590x)

Mime-Type: image/jpeg, 33 kB

23.03.13 08:22
roehrenfreak

nicht registriert

23.03.13 08:22
roehrenfreak

nicht registriert

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Hallo Derby-Freunde,

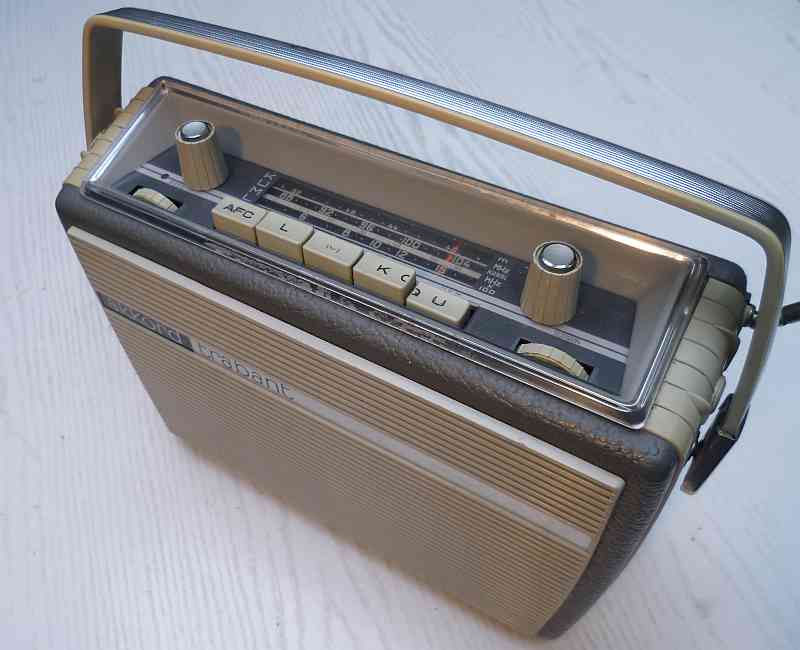

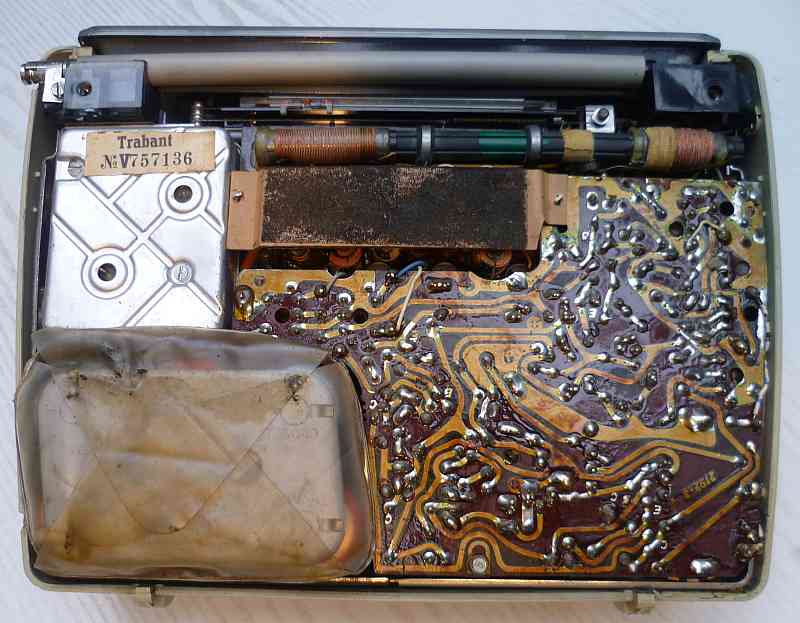

hier ein Akkord Trabant. Unverkennbar ein "Derby" in anderem Gewandt.




(Bilder mit freundlicher Genehmigung von Tim Ebert)

Das Baujahr dürfte um 1964 liegen.

Datei-Anhänge
akkord_trabant_01a.jpg akkord_trabant_01a.jpg (679x)

Mime-Type: image/jpeg, 66 kB

akkord_trabant_02a.jpg akkord_trabant_02a.jpg (556x)

Mime-Type: image/jpeg, 82 kB

23.03.13 15:04
Walterh

WGF-Nutzer Stufe 2

23.03.13 15:04
Walterh

WGF-Nutzer Stufe 2

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Hallo

Da kann ich auch noch drei Modelle beitragen:

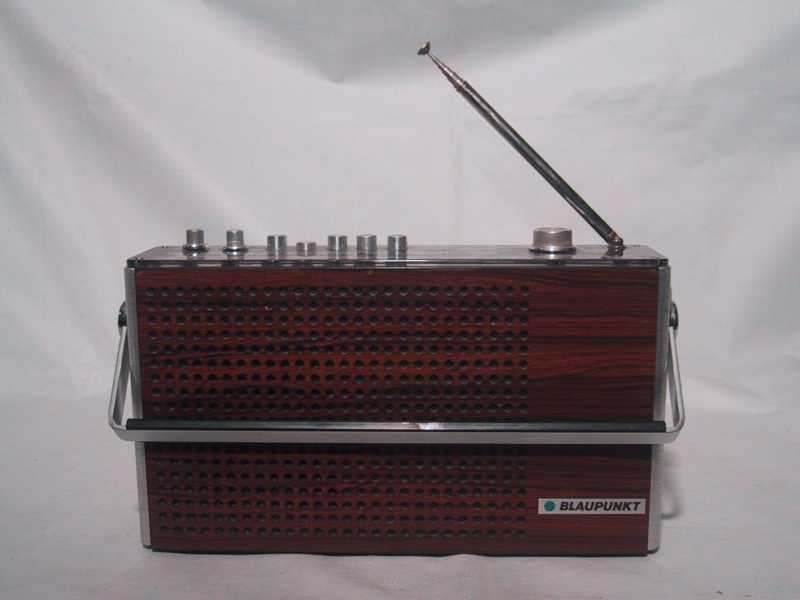

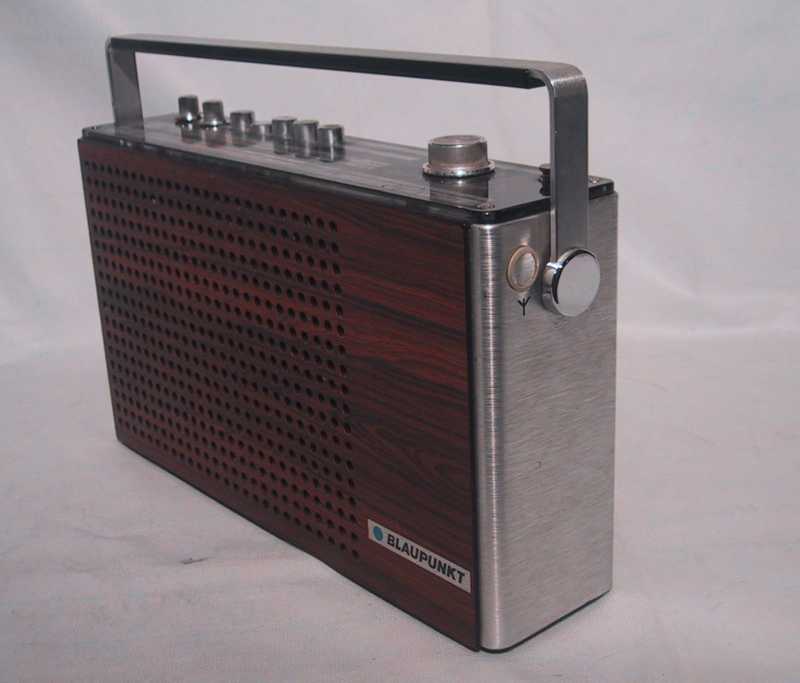

Derby h 7.657.720. Baujahr 1967 (wumpus)


Derby h 7.650.720. 1970 (wumpus)


Derby h 7.650.720 (wumpus)

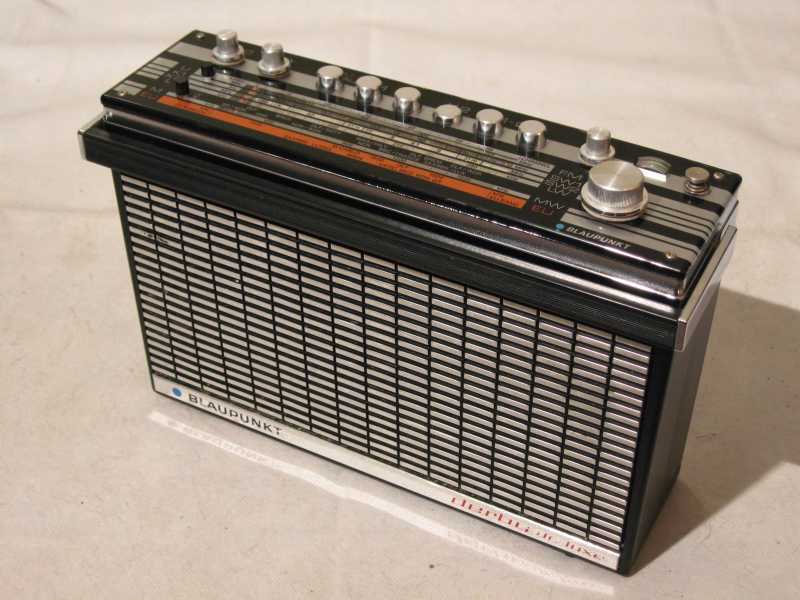

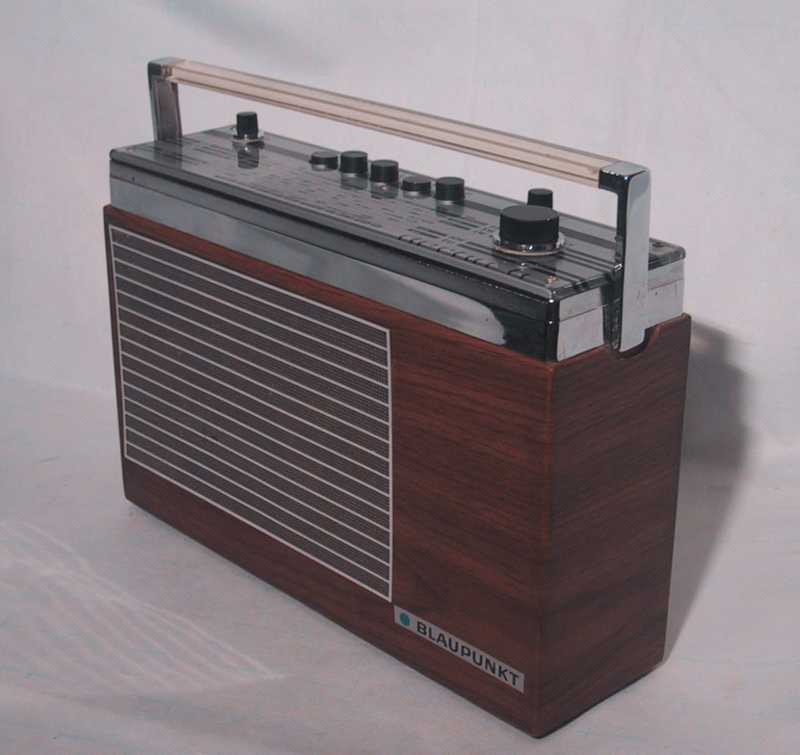

Derby de luxe 7.658.730. Baujahr 1968 (wumpus)



Gruss, Walter

Datei-Anhänge
derby_de_luxe_7.658.730.jpg derby_de_luxe_7.658.730.jpg (829x)

Mime-Type: image/jpeg, 64 kB

derby_h_7.657.720.jpg derby_h_7.657.720.jpg (609x)

Mime-Type: image/jpeg, 34 kB

derby_h_7.650.720.jpg derby_h_7.650.720.jpg (553x)

Mime-Type: image/jpeg, 23 kB

derby_h_7.650.720_2.jpg derby_h_7.650.720_2.jpg (642x)

Mime-Type: image/jpeg, 26 kB

23.03.13 15:15
Ronn

WGF-Premiumnutzer

23.03.13 15:15
Ronn

WGF-Premiumnutzer

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Hallo werte Derby'aner!

der Derby wurde nicht nur - wie von Jürgen genannt - im Akkord Trabant "verheizt", nein auch Blaupunkt hat diverse
Kofferradios die äußerlich nicht auf einen Derby schließen lassen, mit Derby-Technik ausgestattet. Auszugsweise sei
hier das Blaupunkt Riviera 94800 genannt. Leider habe ich kein Bild davon aber im RM.org ist er gelistet! Wer sich die Mühe macht
und die "Innereien" betrachtet wird schnell das typische Derby-Chassi vorfinden.

http : //www .radiomuseum.org/r/blaupunkt_riviera_94800.html

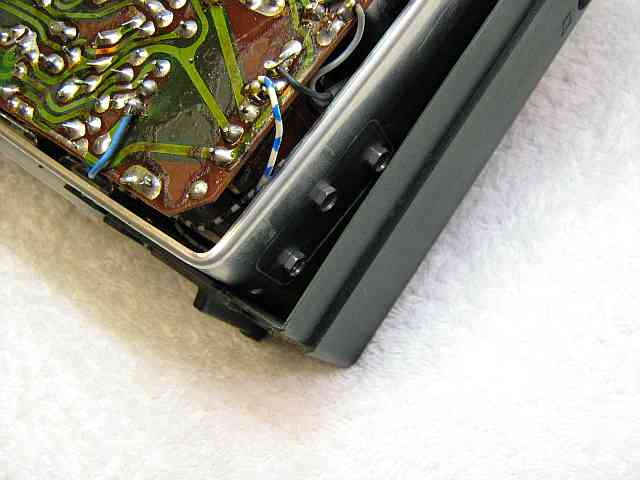

Auch hier scheint der typische Derby-Rott im Batteriefachbereich zugeschlagen zu haben.

Beste Grüße
Ronn

Zuletzt bearbeitet am 23.03.13 15:38

23.03.13 15:59
wumpus

Administrator

23.03.13 15:59
wumpus

Administrator

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Hallo zusammen,

die Bauserie "Derby" ohne weitere Namenszusätze (wie z.B. Derby Commander) lief von 1961-1973/74. In 1973 hieß er Derby 7.652.450.

Ich habe bei einigen Vorbeiträgen Baujahre zugefügt (blau markiert). Den Blaupunkt Derby Commander habe ich von 1973-1977 gefunden, gab es den noch später?

Es gab auch einen

Derby Cadett (7.655.310/330) von 1975.
Derby City (7.657.010) von 1977
Derby Holiday (7.757.030) von 1977
Derby Carrera (7.657.050) von 1977
Derby Master (7.657.070) von 1977



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

24.03.13 09:01
wumpus

Administrator

24.03.13 09:01
wumpus

Administrator

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby". Nachtrag

Hallo zusammen,

Nachtrag:

Derby:
22560 1962
93710 1962
94720 1964
95700 1965

Derby 681 7.658.700 1968
Derby 691 7.659.600 1969


Derby deluxe 7.659.700 1968


Derby Commander:
7.651.561 1972-75
7.656.560 1976-78
7.651.560




Gruß von Haus zu Haus
Rainer (Forumbetreiber)

17.04.13 08:56
roehrenfreak

nicht registriert

17.04.13 08:56
roehrenfreak

nicht registriert

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Moin liebe Derbyaner,

vor einer Woche hat ein "Derby 681" den Weg in meine Sammlung gefunden (***FREU***). Bilder gibt's allerdings erst, wenn ich einen neuen Rechner habe. Mein guter alter Toshiba Tecra S1 leidet an "Festplattendemenz" und muss bis zu seinem letzten Einsatz zum Überspielen der Daten geschont werden.

17.04.13 14:31
Ronn

WGF-Premiumnutzer

17.04.13 14:31
Ronn

WGF-Premiumnutzer

Re: Geschichte eines Kofferradios - Der Blaupunkt "Derby"

Hallo Jürgen, dass wird sicher ein interessantes Gerät sein! Bitte Berichte zum Empfang und ganz ganz viele Bilder!

Leider sind mir in den letzten Wochen einige Derby-Derivate (darunter auch ein laaaaaaange gesuchter Trabant) durch die Lappen gegangen. Nicht weil sie zu teuer waren, nein im Gegenteil ....aber ich Dumm-Dussel-Depp habe die Auktionsenden verpasst! ääähhhhhh...heul....schnief

Gruss
Ronn
