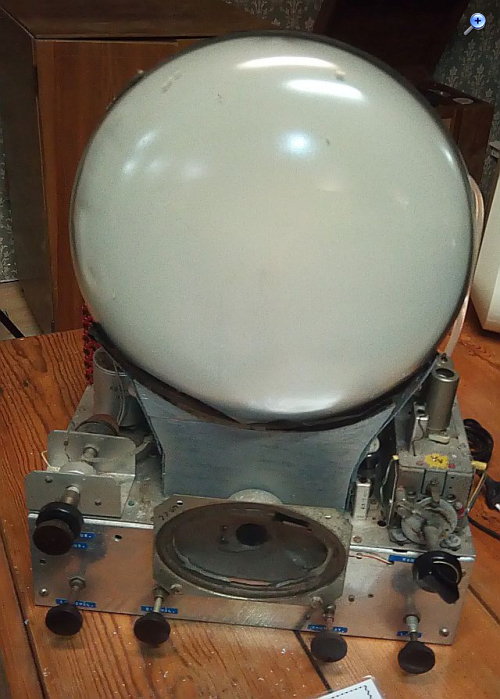

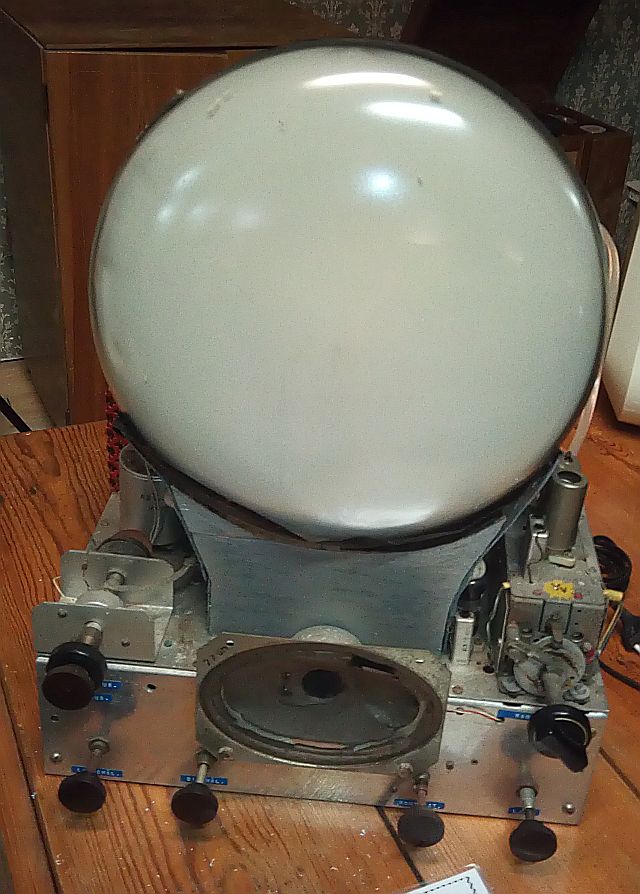

auf einer Ausstellung habe ich ein uraltes TV-Chassis entdeckt. Vielleicht kann jemand was dazu sagen. Von den Röhren und Bauteilen her tippe ich auf die frühen 1950er Jahre. Ein UHF-Empfangsteil scheint noch nicht vorhanden zu sein.
Viele Grüße Volker
"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Nach mehr als 4 Jahren, ich hoffe, Du bist noch an dem Fall interessiert, kann ich Dir verraten, daß es sich um einen Selbstbau-Fernsehempfänger handelt. Da wurde einiges zusammengewürfelt. Vermutlich ein Meisterstück.

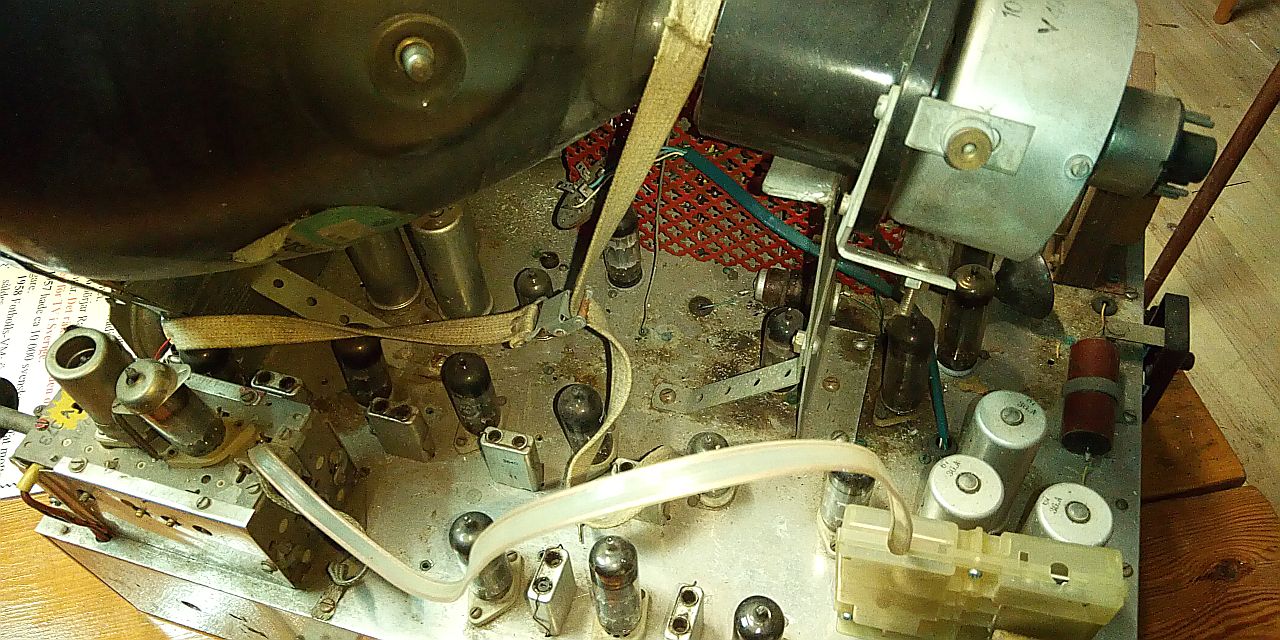

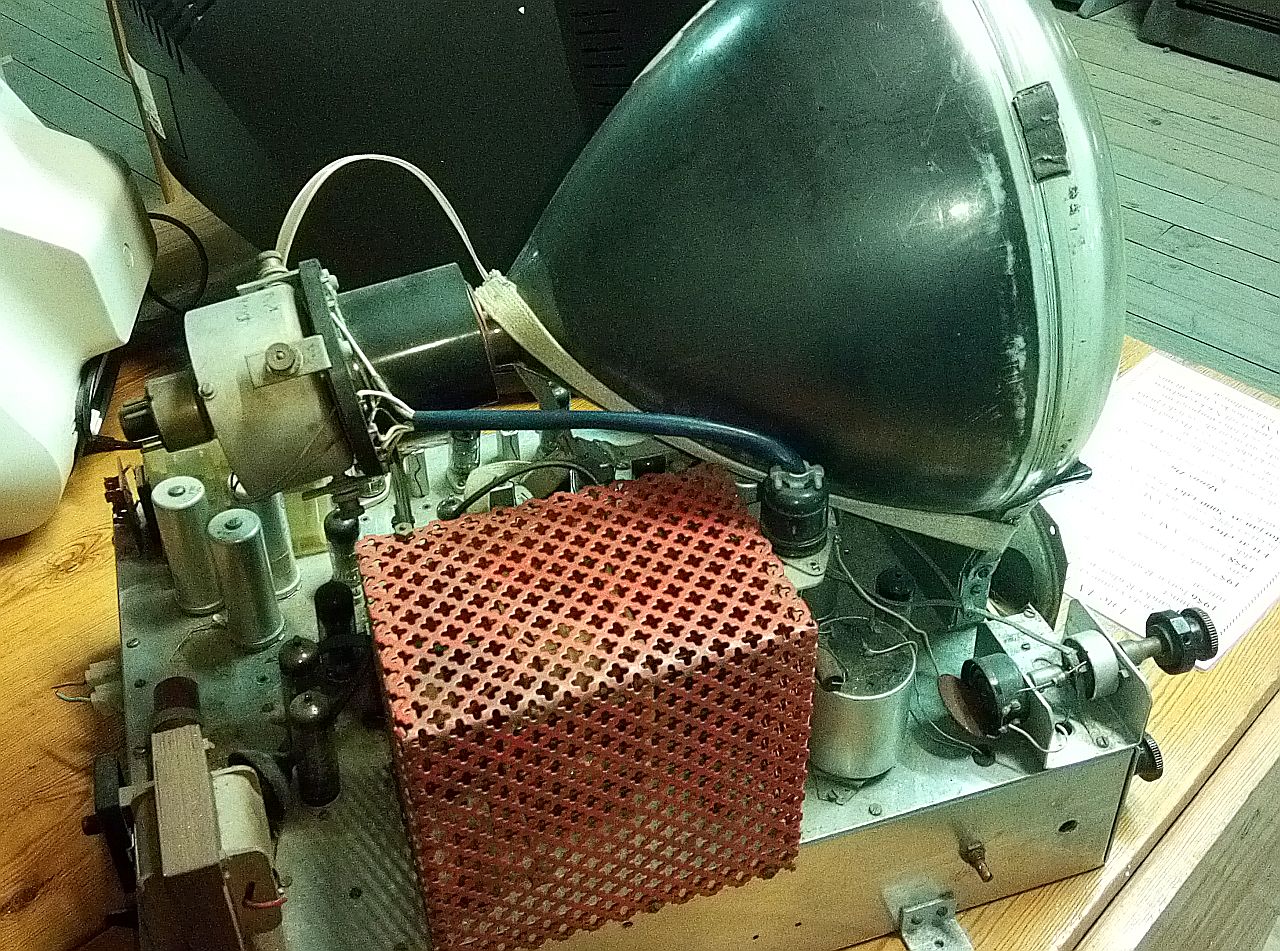

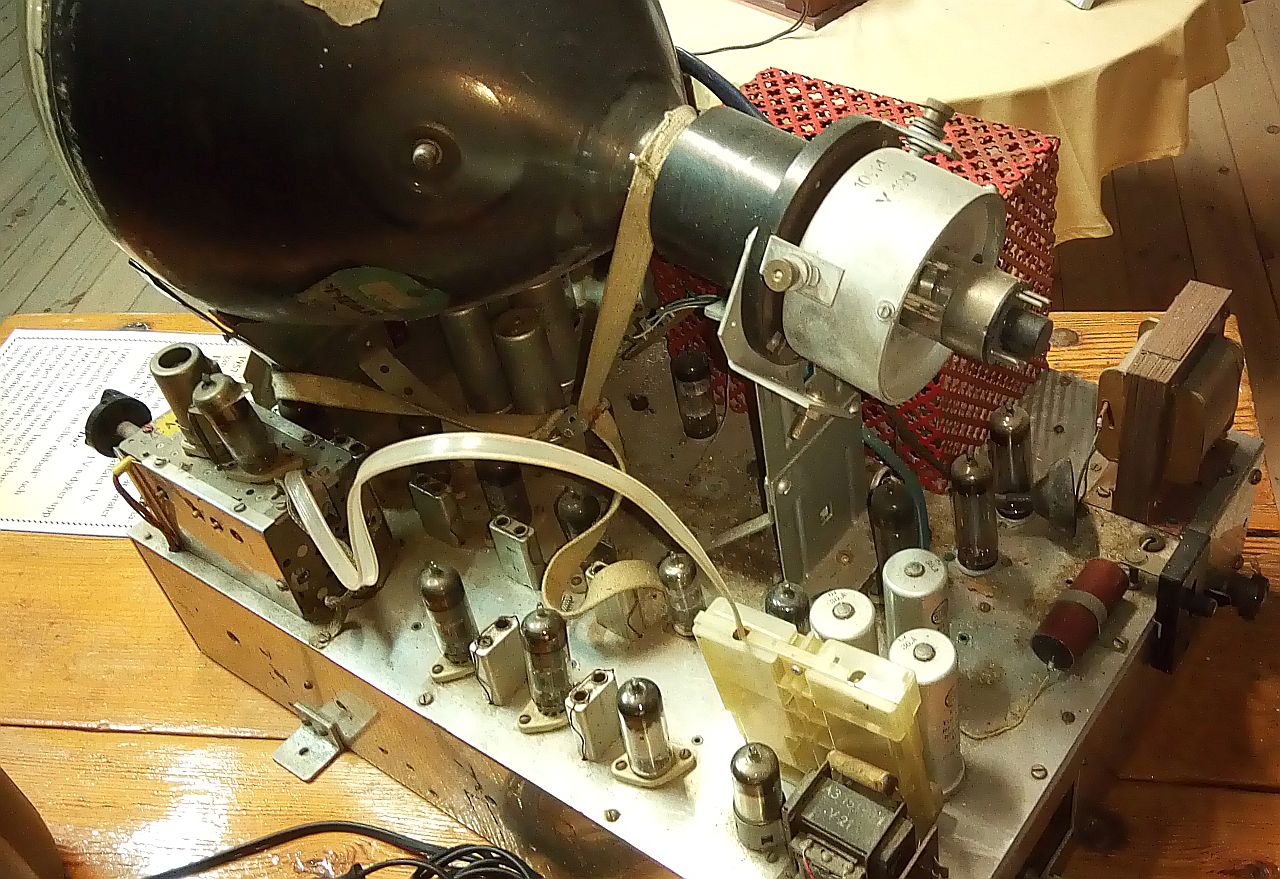

Was wir da erkennen können: - Philips-Bildröhre MW 31-15, -16, -18, genauer Typ nicht erkennbar aber mit originaler Ablenkeinheit (siehe Philips TX 500 oder Erres) - Die Abstützung der Ablenkeinheit erfolgt mit einem gewinkelten Lochband! - Philips-Bandfilter & Kanalwähler (alt) mit EF 80! - Philips-Übertrager, mit Ausnahme der Netzdrossel ebenfalls von Philips, auch das runde Ding, was wie ein großer Elko aussieht (der Kondensator oben ist keine Philips-Teerknolle) - Philips-Tandem-Potenziometer, das vordere, das zweite wohl eher nicht, deshalb der Haltewinkel. Philips verwendete Abstandshülsen bei Tandem-Ausführungen - Nordmende-Zeilentrafokäfig in rot (gab es die im "Zubehör" oder von einem Schlachtgerät? - die durchsichtige Antenneneingangsschaltung ist recht neuzeitlich, 60er Jahre - der ovale Lautsprecher ist ebenfalls neuzeitlich, europaweit gab es in den frühen 50er Jahren nur Fernseher in Frankreich oder England, die ovale Lautsprecher in Fernsehempfängern eingebaut hatten - die Röhrenfassungen sind geschraubt und nicht genietet, diese Fassungen gab es in frühen Philips-Fernsehern - die Gleichrichtung erfolgt mittels zweier PY 82, typisch Philips-Schaltung.
Die Knöpfe kann ich nicht genau erkennen, aber sie sind auch aus einem Industrieanbietersortiment, PEKA, Ruwido usw. Erkennbar ist auch, daß das Chassis mit den Seitenteilen verschraubt ist, in der Industrie hätte man punktgeschweißt.
Ich schätze das Baujahr auf Ende der 50er, Anfang der 60er Jahre, die Beschriftung deutet auf ein Meisterstück zunächst ohne Gehäuse hin, könnte aber auch nachträglich angebracht worden sein.
Vielen Dank für deine wertvollen und sehr aufschlussreichen Hinweise. Ich bin mir sicher, dass sie im nahegelegenen Landwirtschaftsmuseum mit Interesse und Dankbarkeit aufgenommen werden. Das Exponat ist im Landwirtschaftsmuseum Ljusfallshammar https://lantbruksmuseum.se/ zu finden. Ich wohne nicht weit davon entfernt.
Ergänzend vielleicht noch eine historische Randnotiz: Als in Schweden in den 1950er/60er-Jahren das Fernsehen eingeführt wurde, war es durchaus üblich, Fernsehempfänger als Bausatz zu kaufen und diese abends in Arbeitskreisen unter Anleitung eines erfahrenen Lehrers gemeinsam zusammenzulöten. Freiverdrahtete Chassis, hoher Arbeitsaufwand – aber man sparte viel Geld und lernte enorm viel dabei. Solche Fernsehbausätze wurden damals tatsächlich regulär angeboten. Ich schaue mal, ob ich dazu noch einen passenden Link finde. Ja, hier: https://digitaltmuseum.se/021026312638/tv-mottagare
Fernsehen in Schweden wurde offiziell am 4. September 1956 eingeführt, als der staatliche Sender Radiotjänst Television seinen regulären Betrieb mit dem Nacka-Sender startete; tägliche Programme kamen ab 1957 dazu. Vorher gab es schon Test-Übertragungen ab 1954, und mit der Fußball-WM 1958 stieg das Interesse in der Bevölkerung stark an.
Zum Thema TV-Bausätze: Die schwedische Firma Elfa (ursprünglich Ingenjörsfirman Elfa) begann in den 1950er-Jahren unter dem Namen ELFA Radio and Television damit, TV-DIY-Bausätze und Elektronik-Bausätze zu verkaufen – also auch Bausätze für Fernsehempfänger. Das war Teil ihres Sortiments in dieser frühen Phase.
Hallo Volker, Freut mich daß Du so schnell auf das fast vergessene Thema eingegangen bist! Ich besitze eine Reihe alter schwedischer Fernseher, alles was Rang und Namen hat.
Der älteste ist ein Philips Starenkasten von 1952 mit schwedischer Beschriftung. Die Fernsehversuche begannen sehr früh. Das Gerät erwarb ich in Stockholm. In Westschweden ließ sich das DDR-Fernsehen und auch das dänische Fernsehen (Start 1952) empfangen. In Stockholm empfing man auch das finnische Fernsehen, bzw. umgekehrt.
Von einer bemerkenswerten Industrie die auf Selbstbaugeräte setzte, bin ich überrascht. Davon habe ich noch nie gehört. Glücklicherweise hatte ich die Möglichkeit, von einer Geschäftsauflösung im Raum Höör Schaltpläne und altes Prospektmaterial zu erwerben.
Ein Problemfall blieb mein Prinsen, ein 1958 in Helsingborg gebauter Fernsehempfänger. Das extrem seltene Fernsehgerät hatte ich vor 15 Jahren von einem befreundeten Fernsehtechniker in Stockholm geschenkt bekommen. Es gibt fast keine Spuren im Internet, nur eine führt zum Fratzenbuch, bei dem ich nicht angemeldet bin. https://www.facebook.com/people/Prinsen-TV/100064423430560/#
Vielleicht hast Du die Möglichkeit vor Ort die Service-Unterlagen zu finden? Vielen Dank! Gruß, Fernseheumel
P.S: Nordmende war groß im schwedischen Geschäft. Sie verkauften unter eigenem Namen und Chassis an die Firma "CENTRUM", die diese in eigene Gehäuse steckte. Körting und Tonfunk lieferten auch Geräte, diese wurden ebenfalls unter dem Namen des Importeurs vertrieben. Auch solche Exemplare zieren meine internationale Gerätesammlung. Bemerkenswert ist auch, daß die Schweden keine dunklen Gehäuse mochten, laut Funkschau würde dies auch an den langen dunklen Wintern liegen.
sehr interessant. Ich habe noch alte schwedische Radio- und TV-Fachzeitschriften aus den 1950er- und 1960er-Jahren. Mal sehen, was ich darin finde, wenn ich Zeit habe.
Ich habe mal Grok nach Fernsehgeräten von Prinsen (der Prinz) suchen lassen: https://grok.com/share/bGVnYWN5_d2e38a3f...59-1c239e056174 - Es spuckte neben einem Aufsatz auf Englisch und Deutsch auch eine Linkliste aus, die vielleicht hilfreich ist.
Da hast Du mir ein tolles Weihnachtsgeschenk gemacht, ein besseres kann ich nicht erwarten. Ein Bild zeigt meinen Prinsen im geöffneten Zustand.
Ich habe auch wenige schwedische Radio- och TV-Fachzeitschriften gesammelt, auch Programmzeitungen um die Geschichte des schwedischen Fernsehens auch von der "Software-Seite" kennen zu lernen.
In einem der Hefte war eine IKEA-Reklame mit dem Fernseher als Deko-Objekt, sonst leider nichts.
Wäre super, wenn Du Service-Unterlagen für dieses seltene Fernsehgerät auftreiben könntest. Zu bemerken ist noch, daß die gleichen weißen Knöpfe (Peka) auch von Philips im Jahre 1956 verwendet wurden, und zwar unter anderem bei meinem Raffael.
Schweden war als Importland für deutsche Geräte ein Heimspiel. Auch ist die deutsche Sprache vielen Schweden geläufig und ein Finne sagte mir, daß wir die gleiche Grammatik hätten.
Von einer schicken Blondine hatte ich mal in Höör einen alten AGA, gleicher Gehäusetyp erworben, gratis bekam ich noch einen alten Grundig-Rundfunkempfänger oben drauf. Das Gerät hat eine schwedisch-sprachige Beschriftung. Ein etwas älterer Grundig mit Kabelfernbedienung, mal als Beifang zu einem alten Fernseher an einer Stockholmer Schäreninsel bekommen, ist wiederum nur deutsch beschriftet.
Meine "Königin von SABA", erste Ausführung mit 70°-Röhre war ein Einzelimport aus Deutschland, so berichtete mir mein Stockholmer Freund, der dieses Gerät vom Erstbesitzer geschenkt (Neukauf und Rücknahme des Altgerätes) bekam. Ebenfalls von meinem Freund aus Stockholm bekam ich einen SABA Telerama, erste Ausführung von 1955 geschenkt. Dieser ist jedoch an den wesentlichen Stellen in schwedischer Sprache beschriftet. Die deutsche Exportindustrie war sich offensichtlich nicht ganz einig, ob Exportgeräte in der Landessprache zu beschriften sind.
