Chassisausbau Loewe Opta

Hallo,

ich stehe mal wieder ratlos vor einer Loewe Opta Truhe...

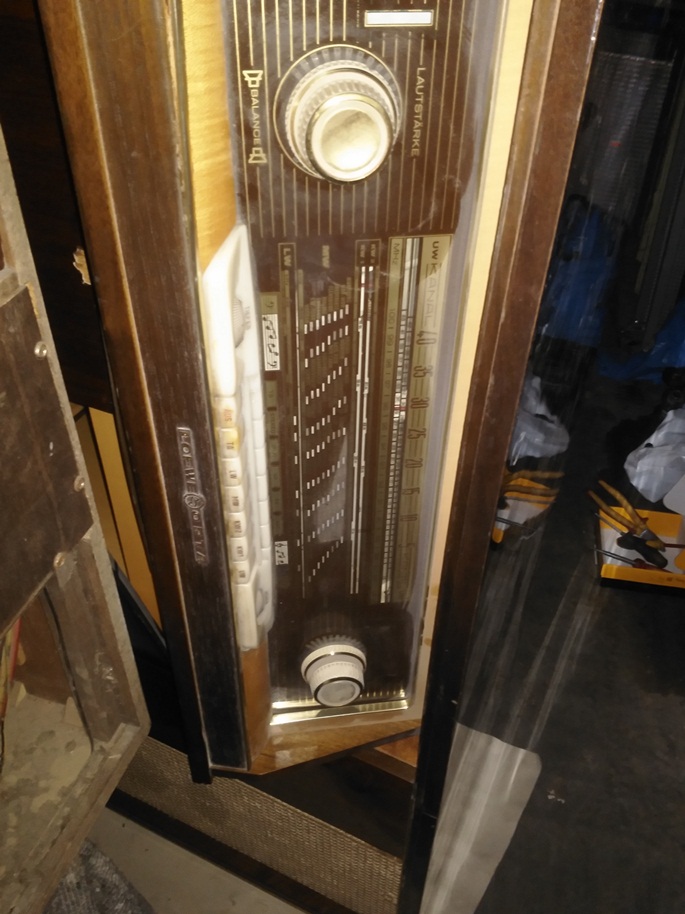

Botschafter stereo 6896 TW. Das Radiochassis wird zum Betrieb aus der mittleren Front nach unten herausgedreht, etwa eine 4tel Drehung.

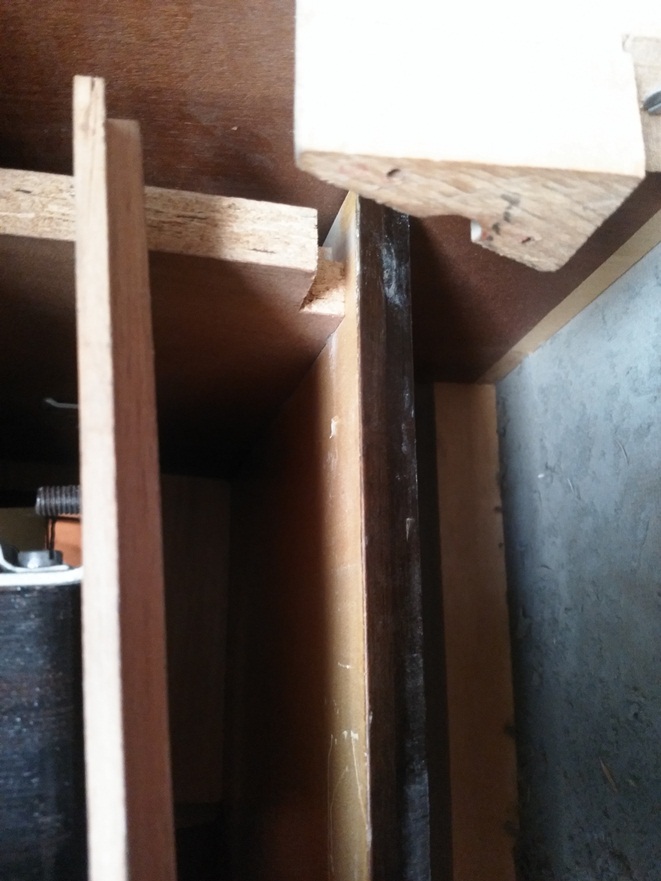

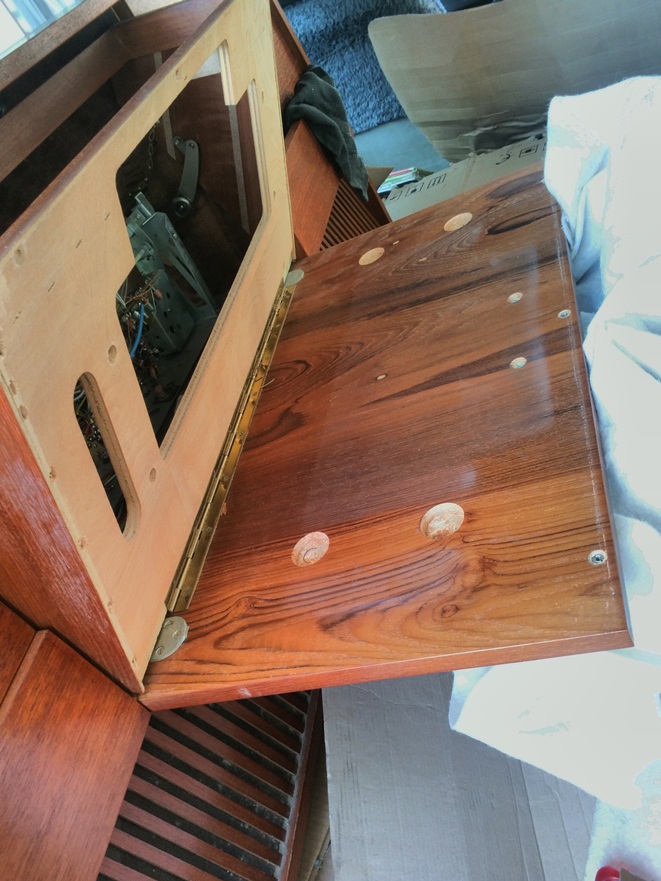

Nach meiner Erfahrung mit dem Patrizier / Thule Chassis habe ich die Vermutung, dass die Frontplatte zweigeteilt ist, hinter der dunkel furnierten Platte sitzt vermutlich eine zweite, helle mit den Schrauben für das Chassis in versenkten Bohrungen.

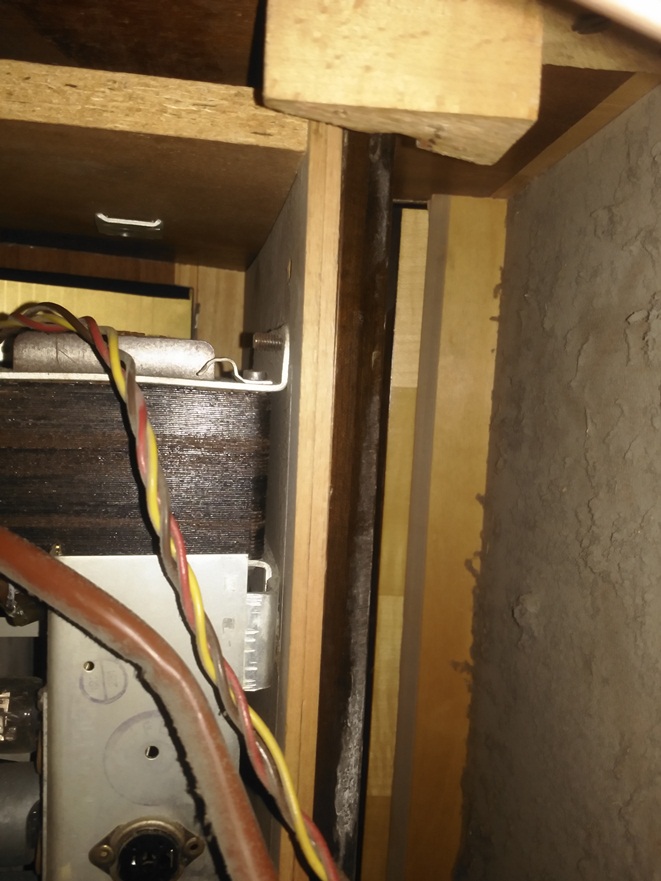

Im eingeklappten Zustand habe ich neben dem Chassis 4 Holzschrauben gefunden und entfernt, die bis wenige Millimeter hinter das Frontfurnier reichen.
Trotzdem löst sich da garnichts.
Hat jemand vielleicht eine Idee oder dieses Drehchassis schon einmal in der Hand gehabt?

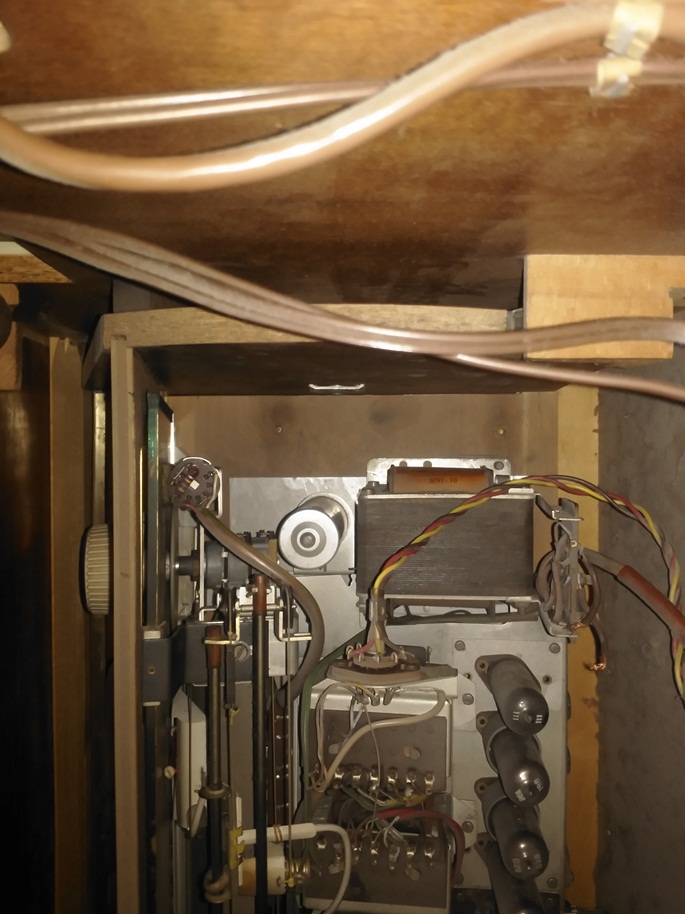

Das erste Bild zeigt die Patrizier zur Anschauung wie ich das vermute, die restlichen 6 Bilder mein aktuelles Sorgenkind (nichts geht).

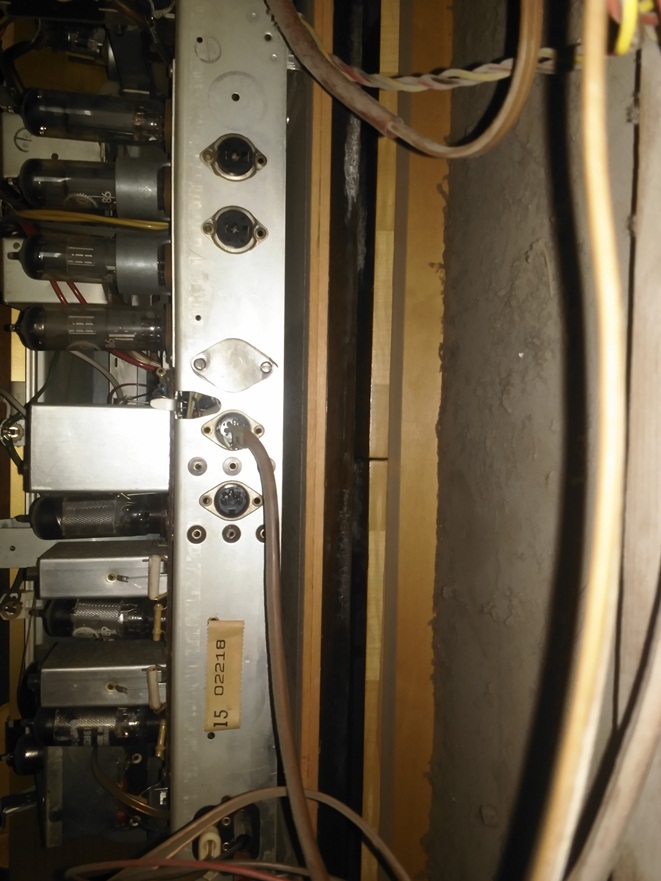

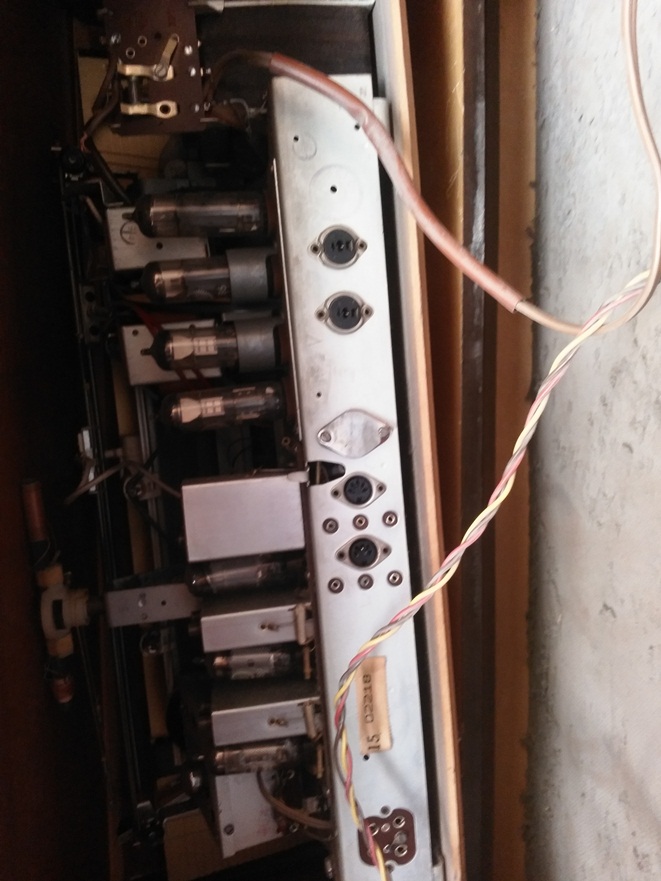

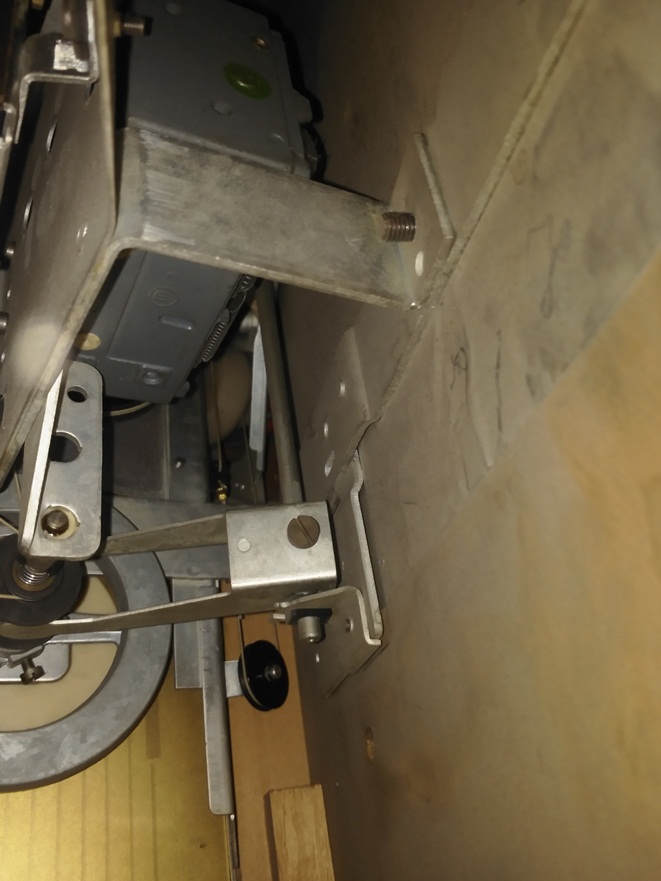

Auf den letzten beiden Bildern erkennt man die von vorne eingedrehten Gewinde in den Chassisblechen.

Gruß
Florianska

Hier meine heutige Rückmeldung zum angesprochenen Problem:

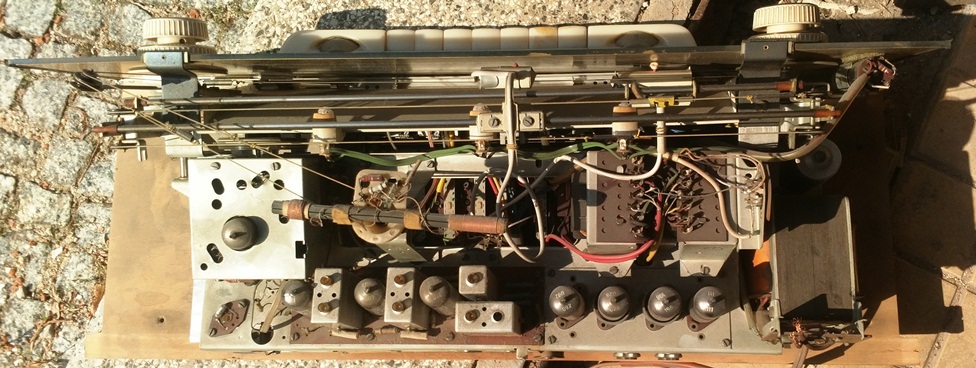

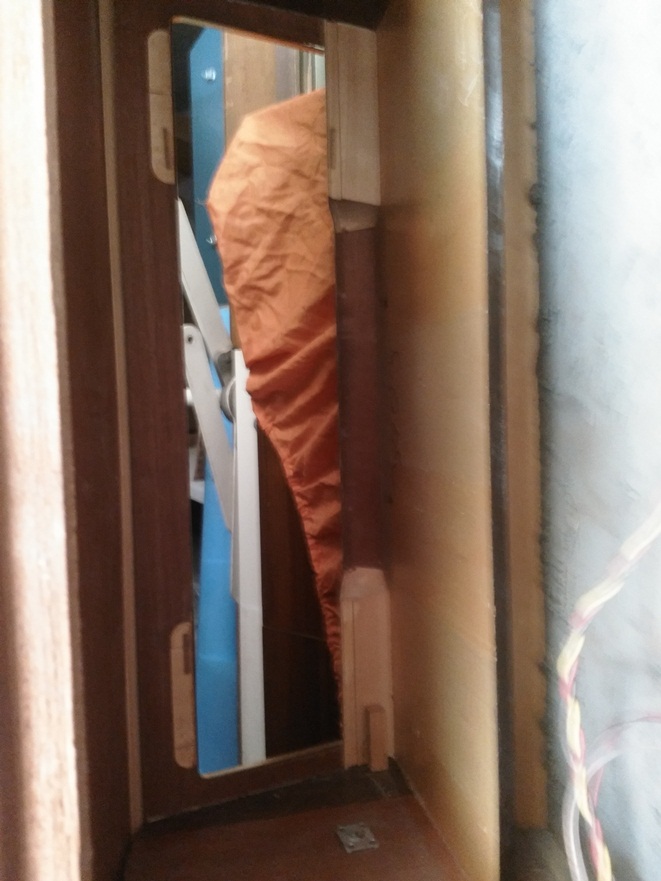

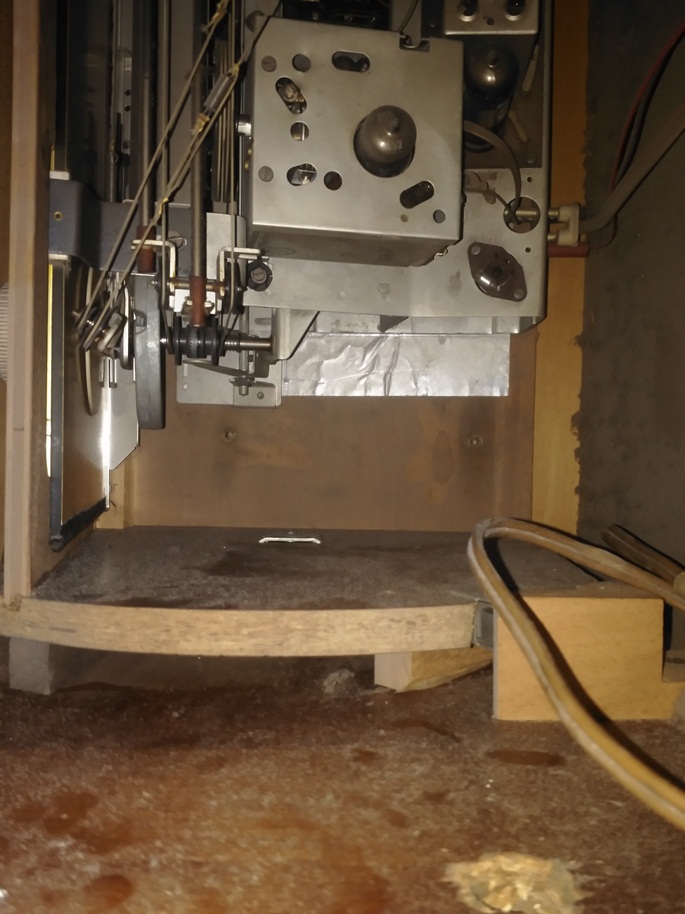

Das Chasss ist auf einem dünnen Holzrahmen von hinten in ein verleimtes "U" aus Holzteilen geschoben. Auch mit diesem Wissen ist der Ausbau sehr kompliziert.

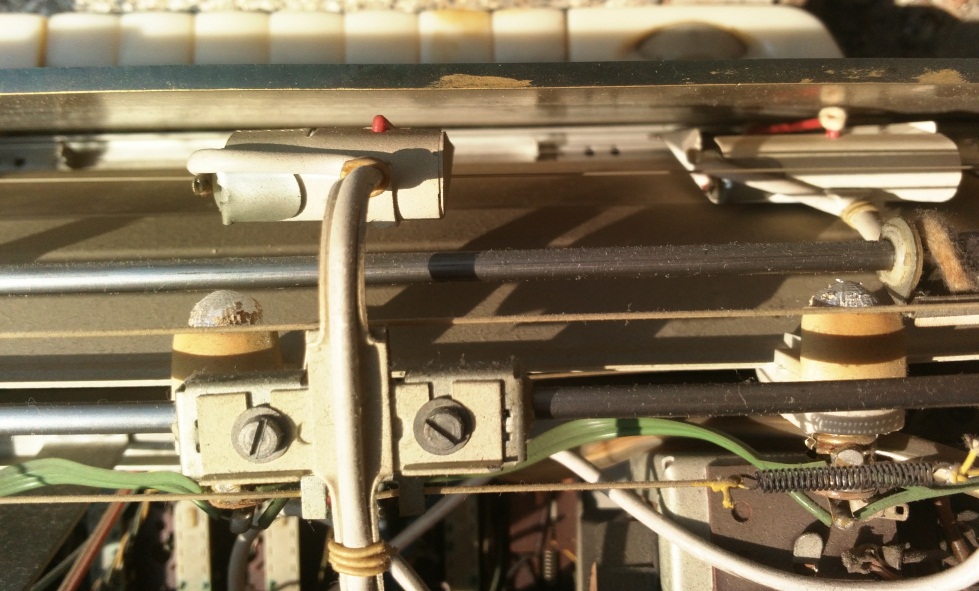

Ein Detail dieses Gerätes sind beleuchtete Skalenzeiger.
Bilder habe ich angehängt, wer Detailinformationen dazu benötigt, kann mich gerne anschreiben oder hier antworten.
