Restaurierung eines Wählscheibentelefons Fe TAp 791-1 Baujahr 1985
  •
 1
 1
22.10.20 10:43
Volker

WGF-Premiumnutzer

22.10.20 10:43
Volker

WGF-Premiumnutzer

Restaurierung eines Wählscheibentelefons Fe TAp 791-1 Baujahr 1985

Hallo zusammen,

so, ich kann es nicht lassen. Ich habe wieder ein Telefon demontiert, gereinigt und zusammengebaut. Und alles fotografiert. Nummernschalter war defekt und das Spiralkabel war grauenhaft. Jetzt geht wieder alles:

https://elektronikbasteln.pl7.de/restaur...-1-baujahr-1985

Hier die wichtigsten Bilder:











Inzwischen habe ich etwas Routine bekommen. Zwei Stunden Arbeit stecken in der Restaurierung, wenn man die Zeit für das Fotografieren abzieht.

Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 22.10.20 10:47

Datei-Anhänge

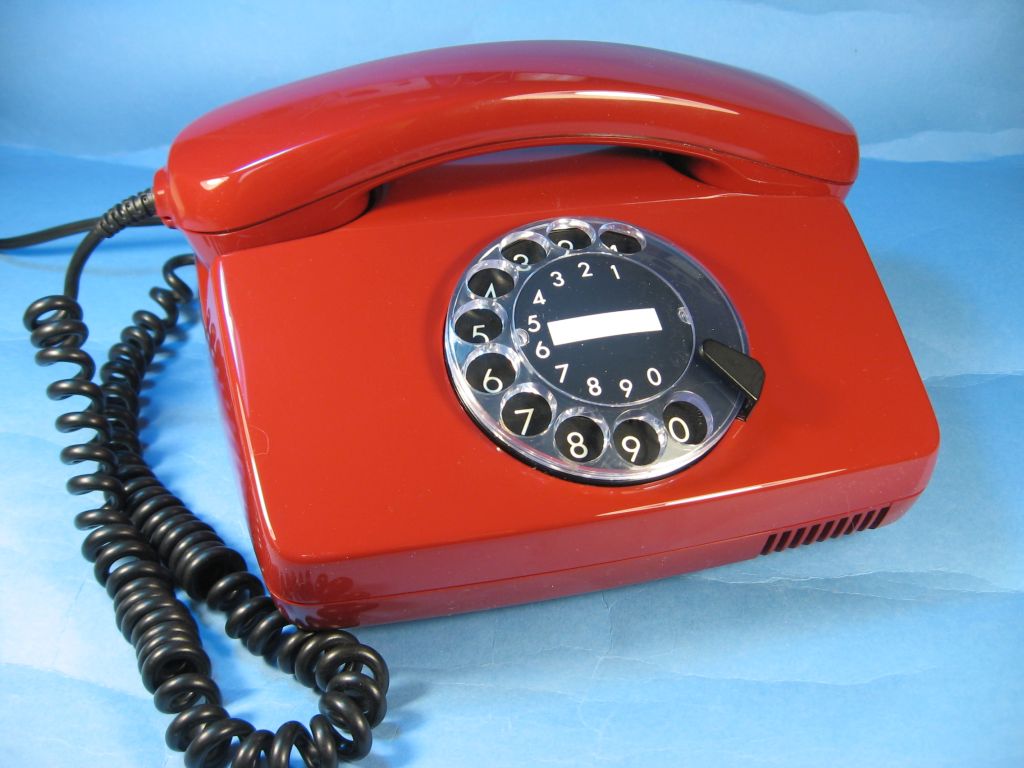

Fe TAp 791-1-nacher.jpg Fe TAp 791-1-nacher.jpg (92x)

Mime-Type: image/jpeg, 96 kB

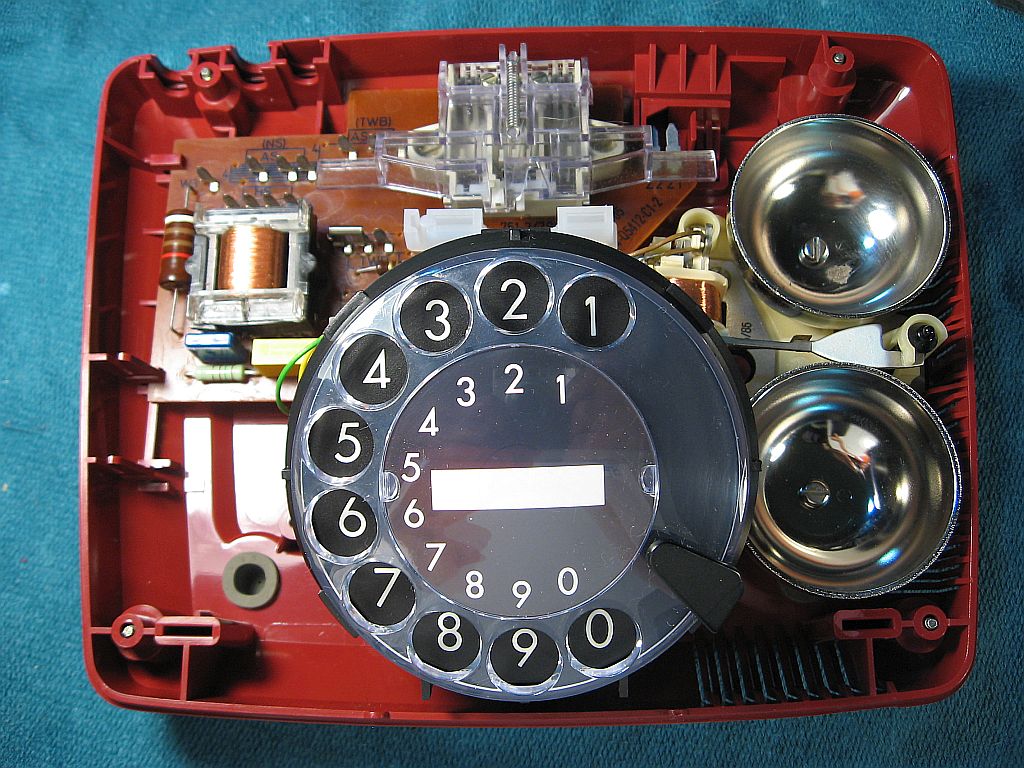

offen-gereinigt.jpg offen-gereinigt.jpg (86x)

Mime-Type: image/jpeg, 196 kB

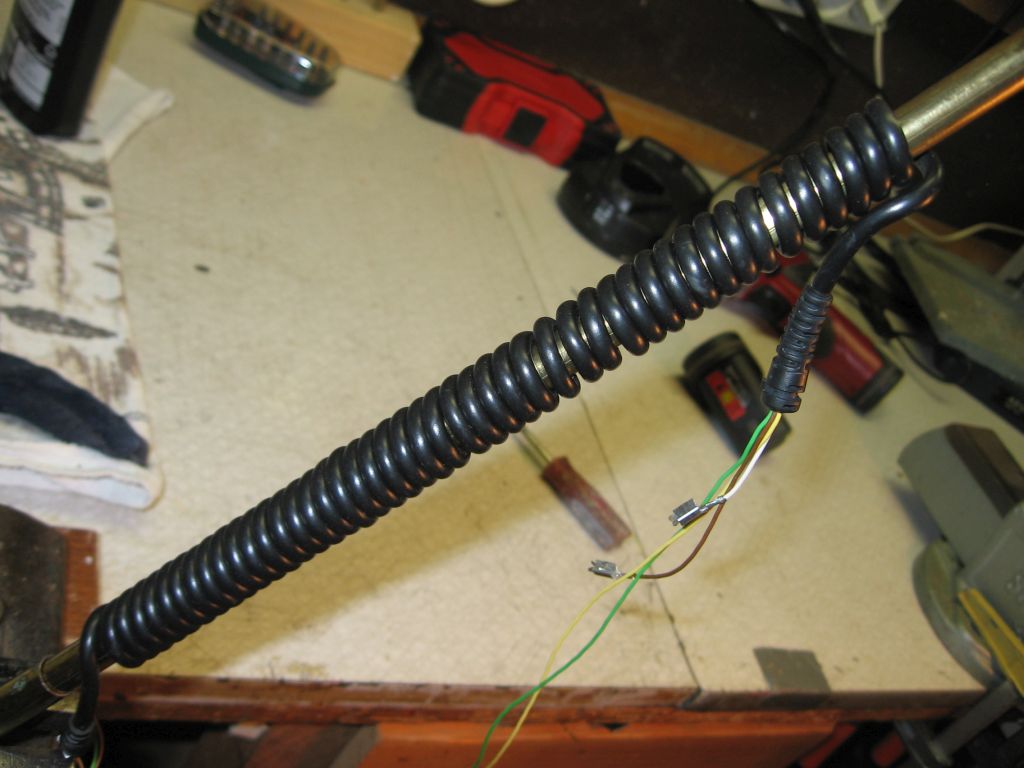

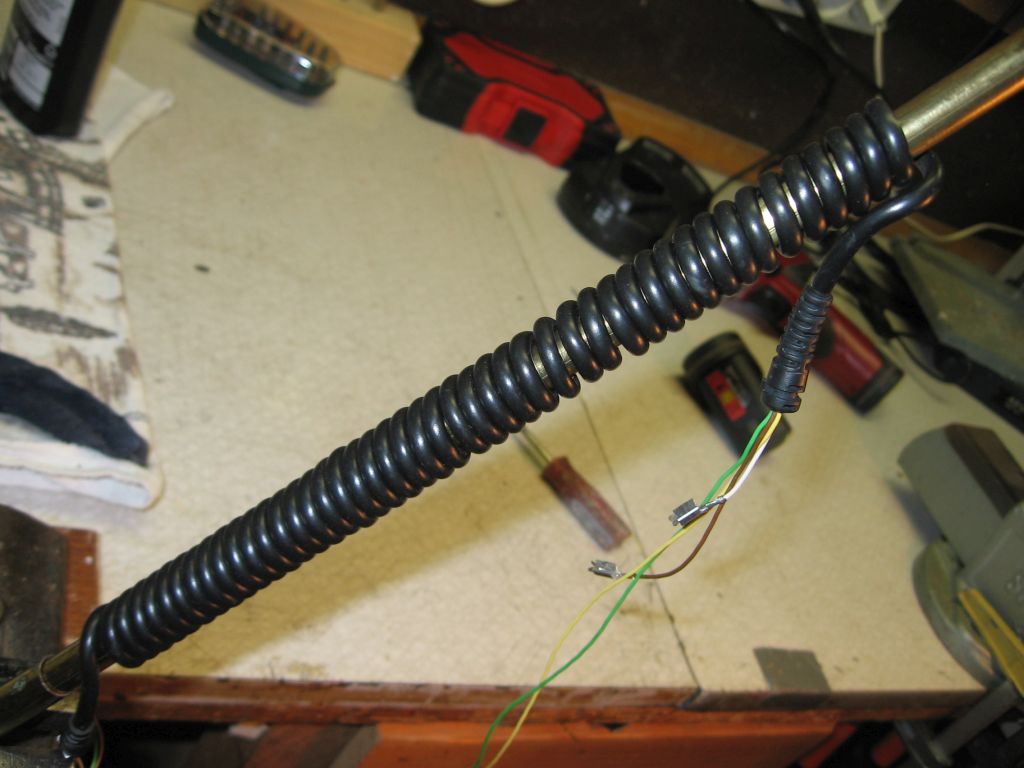

spiralkabel.jpg spiralkabel.jpg (91x)

Mime-Type: image/jpeg, 89 kB

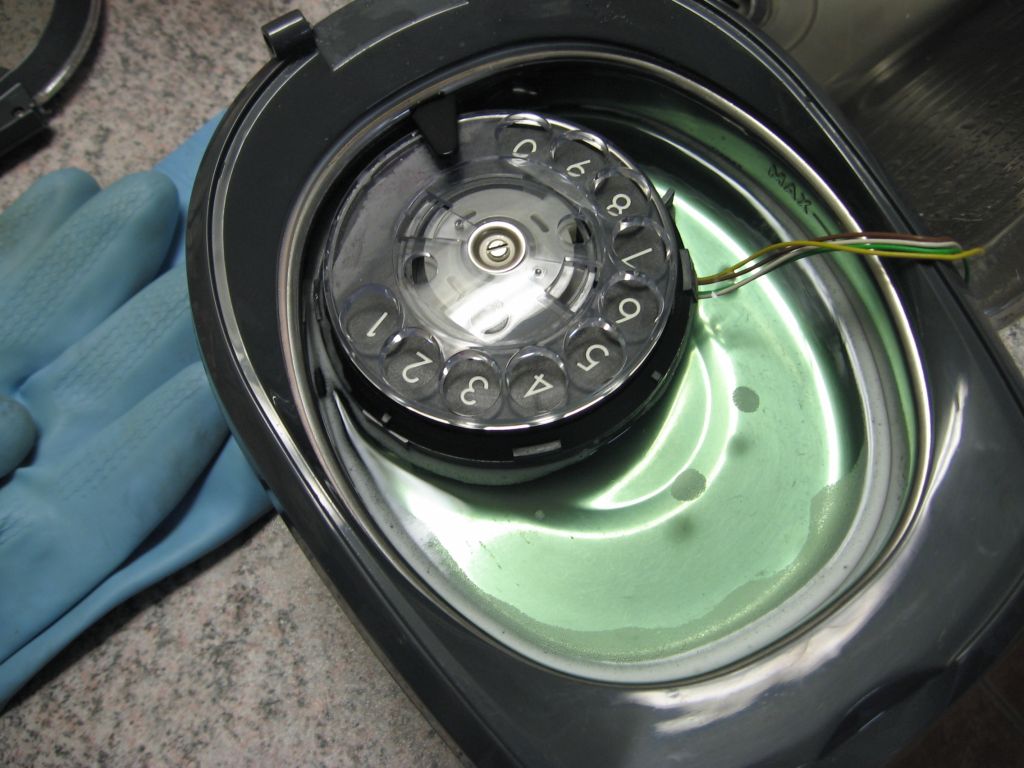

Nummernschalter-Zahnpothesenreiniger.jpg Nummernschalter-Zahnpothesenreiniger.jpg (90x)

Mime-Type: image/jpeg, 116 kB

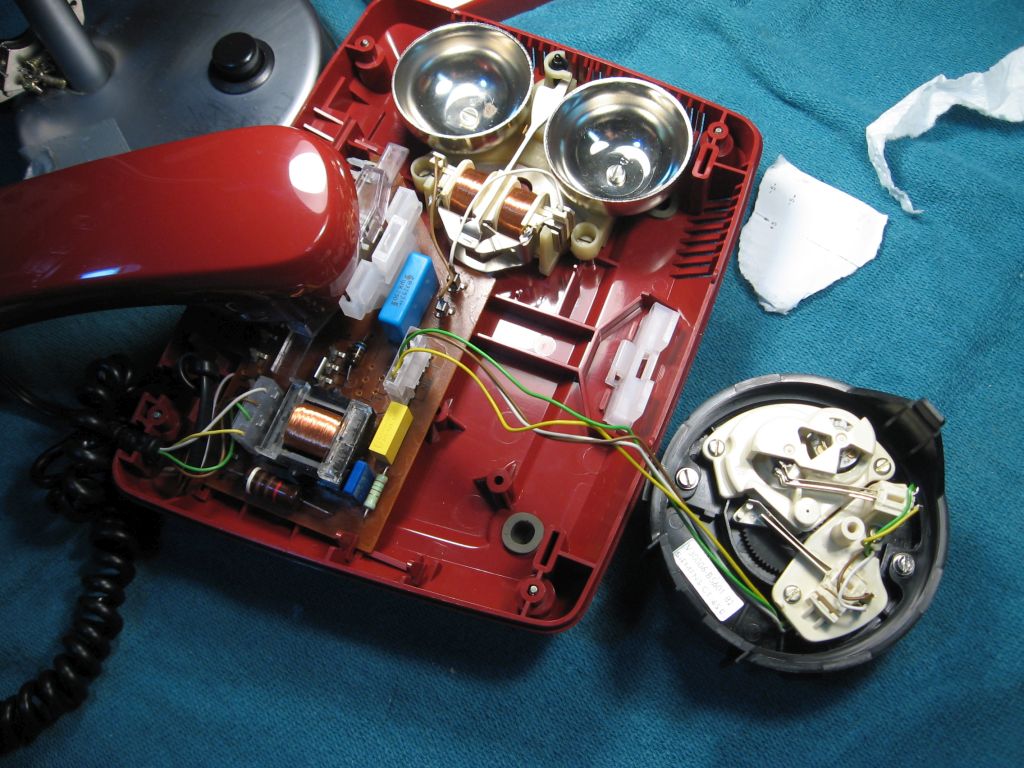

Nummernschalter-testen.jpg Nummernschalter-testen.jpg (90x)

Mime-Type: image/jpeg, 156 kB

apollo gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
30.10.20 13:48
Volker

WGF-Premiumnutzer

30.10.20 13:48
Volker

WGF-Premiumnutzer

Re: Restaurierung eines Wählscheibentelefons Fe TAp 791-1 Baujahr 1985

Hallo zusammen,

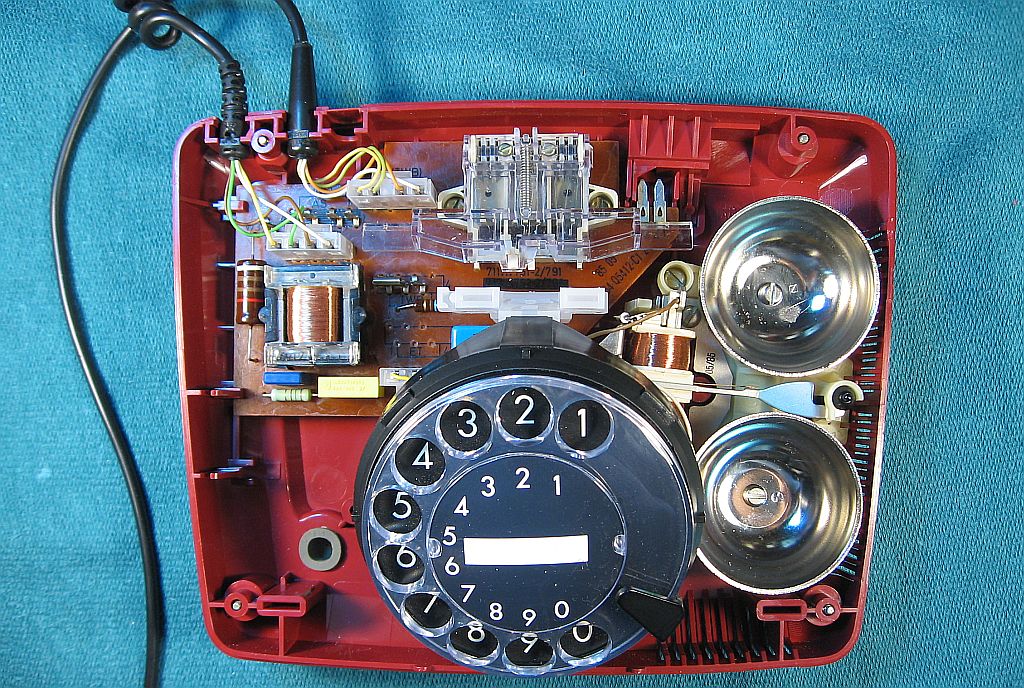

dieses Telefon hat jetzt endlich ein vorschriftsmäßiges Anschlusskabel für die Amtsleitung mit einer wirkungsvollen Zugentlastung erhalten:



Da danach immer im Internet gesucht wird: Die beiden rechten Kontakte braun und weiß des vierpoligen Steckers dicht am Gabelumschalter führen zur Amtsleitung La und Lb. Diese dürfen vertauscht werden.


Der Nummernschalter funktioniert immer noch einwandfrei und verwählt sich nie, nachdem die Kontakte gereinigt worden sind und die Federspannung justiert wurde. Die robuste Konstruktion dieses Telefons stellt für mich den Höhepunkt der Wählscheibentechnik dar.

Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 30.10.20 13:49

Datei-Anhänge
Fe TAp 791-1 mit Kabel nach Vorschrift.jpg Fe TAp 791-1 mit Kabel nach Vorschrift.jpg (87x)

Mime-Type: image/jpeg, 257 kB
