Gossen Triohm Widerstandsmesser

Hallo zusammen,

nachfolgend stelle ich euch ein Widerstandsmessgerät (umgangsspr.: Ohmmeter) vor der Firma Gosssen, Typ Triohm. Der Name resultiert aus den 3 Messbereichen. Die Umschaltung erfolgt mit einem kleinen Schalter auf der rechten Geräteseite, der angezeigte Wert ist mit 1, 10 bzw. 100 zu multiplizieren.
Sinnvoll lassen sich folgende MB ablesen: 500Ohm, 5KOhm, 50KOhm; darüber hinaus wird es jeweils zu ungenau, obgleich der Gesamtmessbereich bis 500KOhm reicht.

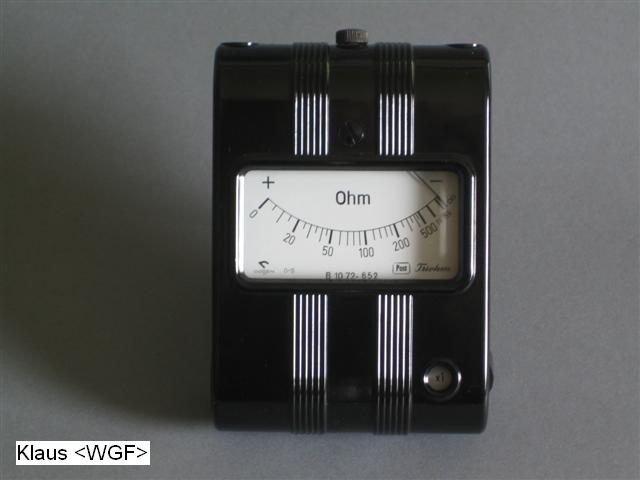

Wie bei analogen Ohmmetern üblich, wird auf einer nichtlinearen Skala abgelesen, was die Genauigkeit ggü. modernen Digitalgeräten stark vermindert.

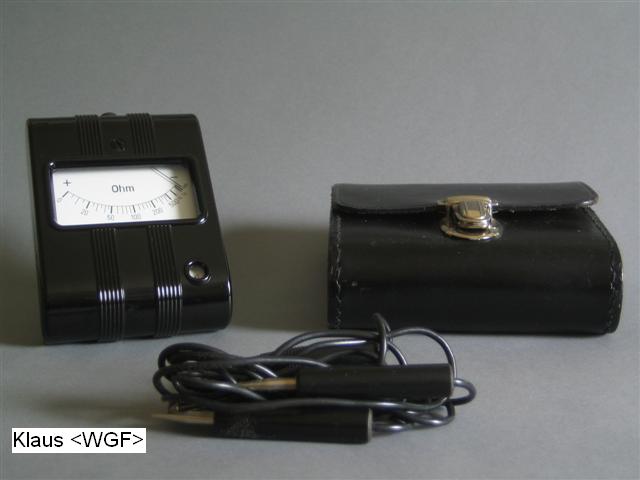

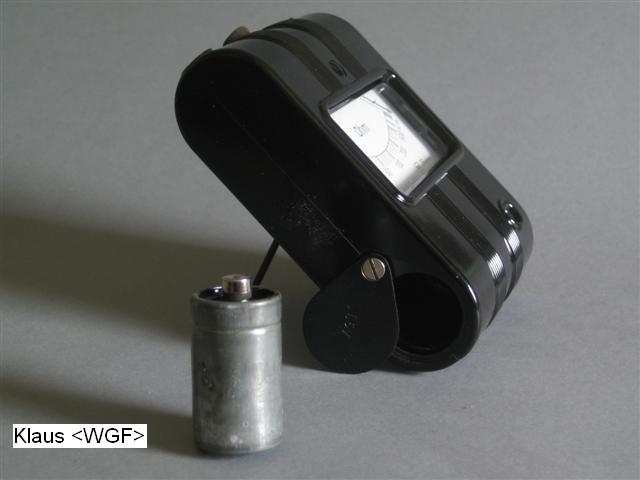

Dieses Gerät stammt aus dem Jahr 1972 und wird von der gezeigten 1,5V Zink-Kohle-Batterie versorgt; diese wird aus einer sogen. Dupex-Batterie durch Wegnahme einer Zelle gewonnen. Triohm misst 97mm*68mm*30mm und wird zusammen mit den Messschnüren in einer kleinen Ledertasche aufbewahrt.







Viele Grüße
Klaus

Zuletzt bearbeitet am 08.11.10 12:55

Datei-Anhänge
IMG_3741 (Small).JPG IMG_3741 (Small).JPG (358x)

Mime-Type: image/jpeg, 28 kB

IMG_3742 (Small).JPG IMG_3742 (Small).JPG (325x)

Mime-Type: image/jpeg, 28 kB

IMG_3743 (Small).JPG IMG_3743 (Small).JPG (333x)

Mime-Type: image/jpeg, 27 kB
