Meine Analogis

Hallo Zusammen!

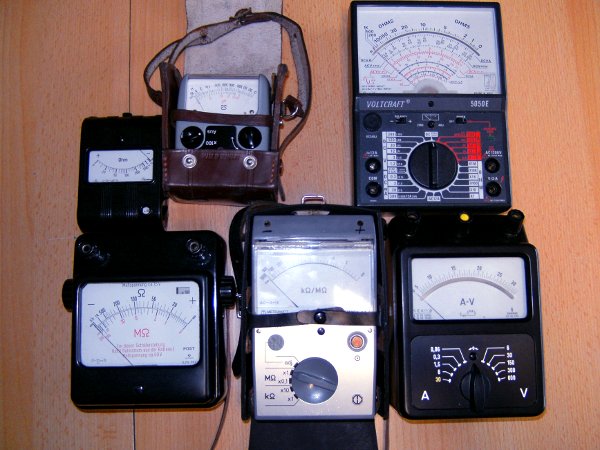

Konnte mich endlich aufraffen eine einfache Digi - Cam zu erstehen. Funktioniert sogar mit internen Speicher bei Linux. So hier meine Analogen Messgeräte. Funktionieren alle noch, das Gossen Post und das Metrawid M das unten in der Mitte werden auch noch gebraucht genau so wie das Voltcraft aus Korea. Manchmal muss es eben analog sein.




MFG Nobby

Datei-Anhänge
Analog Mess.jpg Analog Mess.jpg (570x)

Mime-Type: image/jpeg, 105 kB

Holzradio, joeberesf und roehrenfreak gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
27.04.12 17:49
Klaus

WGF-Premiumnutzer

27.04.12 17:49
Klaus

WGF-Premiumnutzer

Re: Meine Analogis

Hallo Nobby,

hast du nicht Interesse, deine analogen Geräte hier einzeln vorzustellen, vllt mit einigen techn. Daten?

Für das Gossen Triohm habe ich es bereits erledigt, siehe auch mein Avatar.

Viele Grüße,
Klaus

27.04.12 18:44
nobbyrad58

WGF-Premiumnutzer

27.04.12 18:44
nobbyrad58

WGF-Premiumnutzer

Re: Meine Analogis

Hallo An Alle!

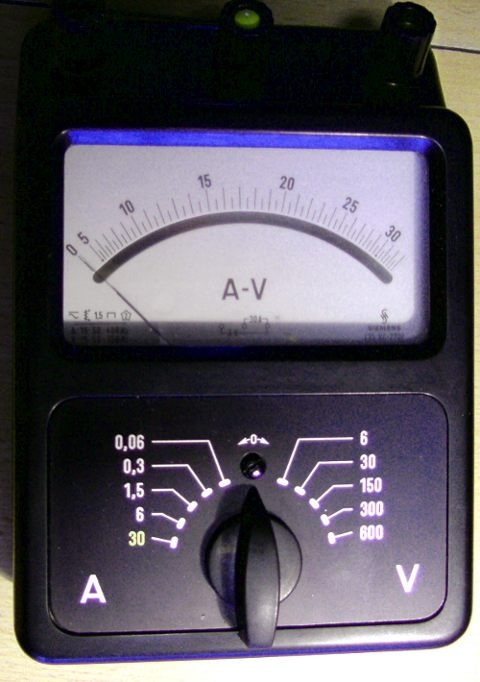

Gut, fangen wir rechts unten an, mal was anderes. Nämlich ein Dreheisen - Messinstrument. Für Radio und Fernsehmessungen eher ungeeignet, mit der Ausnahme der eff. Wechselstrom u.- Spannungsmessung am Netzteil im Wechselspannungsteil wenn es "kräftig" ist. Es ist ein Siemens Multizet Kl 1,5. Leider fehlt das rückwärtige Schild mit dem entsprechenden Angaben über den Spannung - Stromabfall. Der Widerstand für die 30 A Messung fehlt mir auch. Musste das Foto freihändig ohne Blitz nur mit einer Lampe als Beleuchtung machen, daher ist die Qualität nicht optimal.



MFG Nobby

Datei-Anhänge
Siemens Multizet.JPG Siemens Multizet.JPG (548x)

Mime-Type: image/jpeg, 83 kB

27.04.12 19:12
nobbyrad58

WGF-Premiumnutzer

27.04.12 19:12
nobbyrad58

WGF-Premiumnutzer

Re: Meine Analogis

Hallo an Alle!

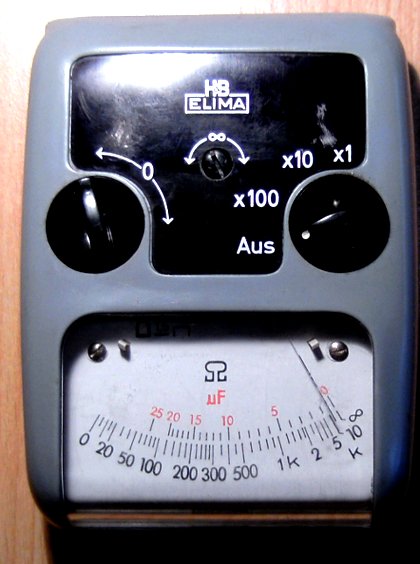

Dann die Mitte oben: Ein HB Elima Ohmmeter Elohmi. Funktioniert im Prinzip noch hat aber einen Lagerschaden, der Zeiger geht nach einer Messung nicht in die Nullstellung oder nur sehr sehr langsam vor allem wenn das Teil nicht ganz gerade gehalten wird. Das Lager für den Zeiger ist einfach und robust gebaut hat aber auch Nachteile und irgendwann ist dann der Verschleiß, der Schaden da. Für den absoluten Super Top Experten was stimmt an dem Teil nicht, rein äußerlich?



MFG Nobby

Zuletzt bearbeitet am 27.04.12 19:35

Datei-Anhänge
HB Elima.jpg HB Elima.jpg (556x)

Mime-Type: image/jpeg, 76 kB

27.04.12 23:13
Martin.M

WGF-Premiumnutzer

27.04.12 23:13
Martin.M

WGF-Premiumnutzer

Re: Meine Analogis

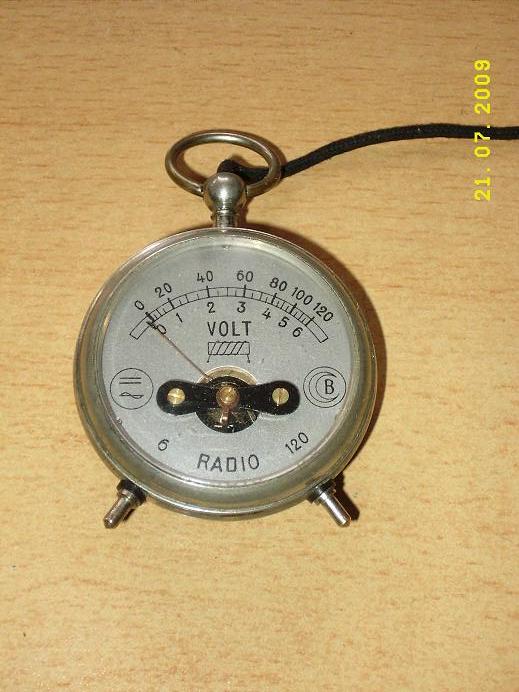

6V, 120V

nette Grüße
Martin

Datei-Anhänge
baduf.jpg baduf.jpg (540x)

Mime-Type: image/jpeg, 69 kB

28.04.12 10:13
Holzradio

WGF-Nutzer Stufe 3

28.04.12 10:13
Holzradio

WGF-Nutzer Stufe 3

Re: Meine Analogis

Hallo Martin,
wie wird der Messbereich umgeschaltet? Gibt es dazu spezielle Messstrippen mit Vorwiderstand für 120V?

PS: neue Theorie: die zwei Zapfen sind für 6 und 120V, wie beschriftet. Aber wo ist Masse? Oben der schwarze Schnürsenkel?

VG Björn

Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort
-Kraftwerk-


Zuletzt bearbeitet am 28.04.12 10:18

28.04.12 11:43
nobbyrad58

WGF-Premiumnutzer

28.04.12 11:43
nobbyrad58

WGF-Premiumnutzer

Re: Meine Analogis

Hallo an Alle!

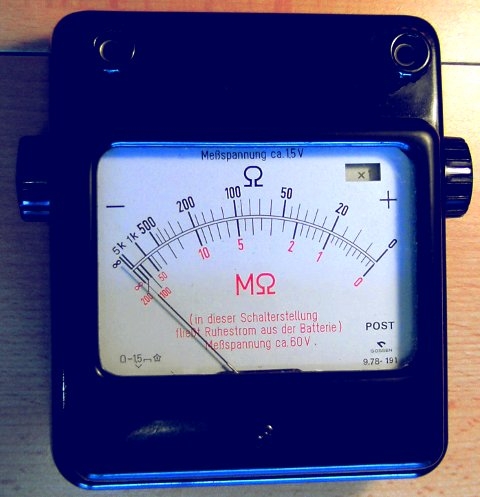

Heute mal ein Foto vom Gossen Post Ohmmeter. Sehr solide gebaut und man hat was in der Hand B 11 cm, H 13 cm, T 7 cm ohne Buchsen und Bedienknöpfe. Messbereiche X 1 , X 10, X 100, X 1000 bei letzteren ist die Messpannung 60 V dank internen Spannungswandler, so das 200 M noch abgelesen werden können. Dadurch ist auch eine etwas realistischere C Leckstrom Messung von alten Elkos und Papier C's möglich wenn sie eben mind. 60 V Spannungsfestigkeit haben. Deshalb auch heute noch brauchbar.




MFG Nobby

Datei-Anhänge
Gossen Post Ohmmeter.jpg Gossen Post Ohmmeter.jpg (529x)

Mime-Type: image/jpeg, 73 kB

28.04.12 17:55
Klaus

WGF-Premiumnutzer

28.04.12 17:55
Klaus

WGF-Premiumnutzer

Re: Meine Analogis

Hallo Nobby,

fein, dass du die Geräte noch einzeln vorstellst.

Etwas verwundert bin ich, dass es sich beim Gossen Gerät doch nicht das von mir vorgestellte Triohm handelt, sondern um ein aufwändigeres Modell. Das kannte ich noch gar nicht.

Viele Grüße,
Klaus

28.04.12 20:28
nobbyrad58

WGF-Premiumnutzer

28.04.12 20:28
nobbyrad58

WGF-Premiumnutzer

Re: Meine Analogis

Hallo Zusammen!

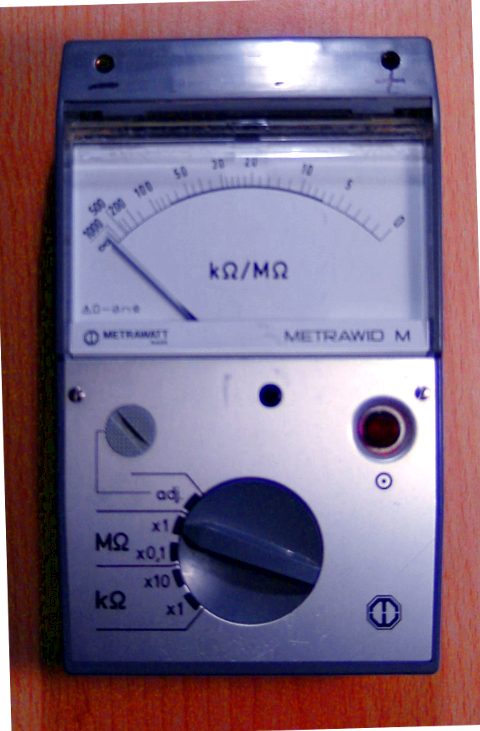

Jetzt noch das "Highlight" das Metrawid M. Es handelt sich um ein Ohmmeter mit mit einer Messpannung bis 500 V . Es erlaubt Messungen oder besser Ablesungen bis 1 Giga

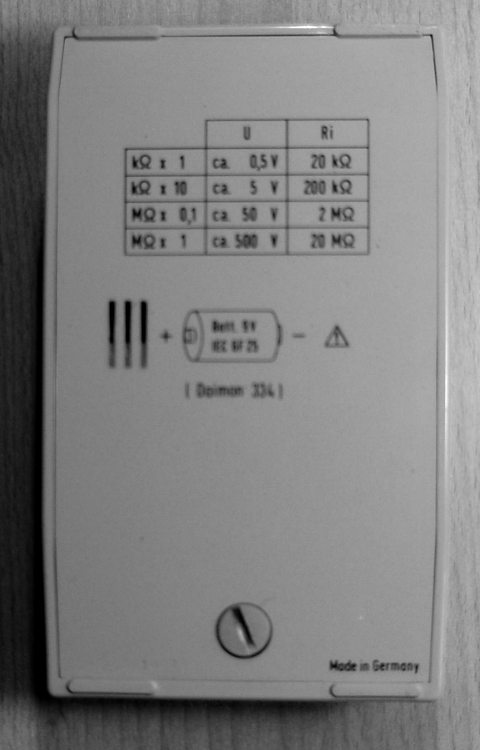

Für die Prüfung von alten Röhrengeräte C's genau richtig. Die Bereiche können an der Rückseite genauer gesehen werden. Einziges Problem ist die nicht mehr beschaffbare 9 V Rundbatterie, noch hält die alte.
Leider macht der Autofokus der Digicam nicht so richtig mit, deshalb die nicht so tolle Bildqualität.



MFG Nobby

Datei-Anhänge
Metrawid M vorne.jpg Metrawid M vorne.jpg (606x)

Mime-Type: image/jpeg, 79 kB

Metrwaid M Rückseite.jpg Metrwaid M Rückseite.jpg (566x)

Mime-Type: image/jpeg, 60 kB

28.04.12 20:51
nobbyrad58

WGF-Premiumnutzer

28.04.12 20:51
nobbyrad58

WGF-Premiumnutzer

Re: Meine Analogis

Hallo an Alle!

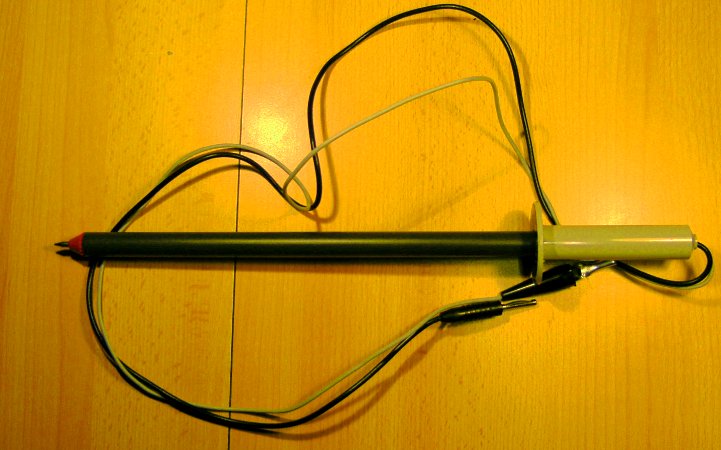

So ein Gigameter braucht auch das richtige Messobjekt. Ein 30 kV Meßkopf mit einem 1000 MInnerwiderstand. So konnte ich mit dem Metrawid prüfen ob das Teil auch in Ordnung ist.




MFG Nobby

Datei-Anhänge
30 kV Messkopf.jpg 30 kV Messkopf.jpg (546x)

Mime-Type: image/jpeg, 94 kB
