Radiomessplatz MHG-1 (Messhilfsgerät 1)

Hallo,

bevor wir wieder in die anderen sozialistischen Bruderländer gehen bleiben wir noch kurz in der DDR.
In der Abteilung für Rationalisierungsmittelbau (RMB) des RFT Erfurt entstand dieses kleine Hilfs- und Servicegerät,
das Messhilfsgerät 1 (MHG 1) .

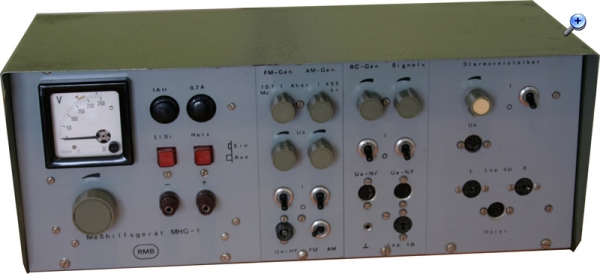

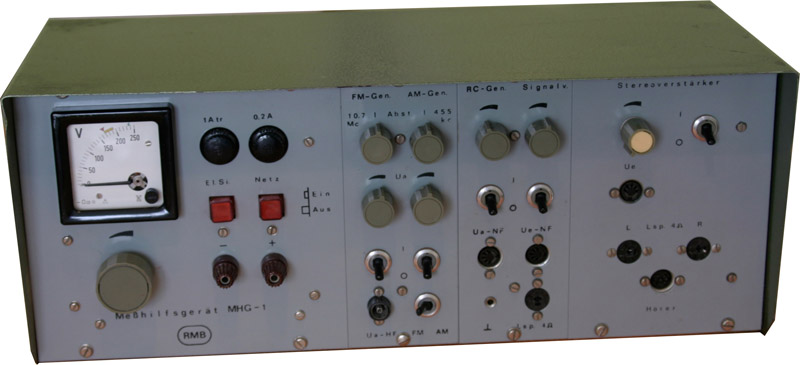

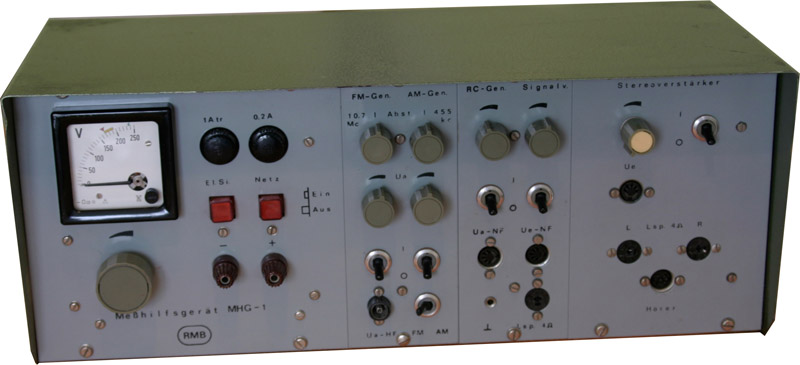

Dieses modular aufgebaute System besteht aus (von links nach rechts):

- Universalnetzteil für Prüf- und Betriebsspannung der Gerätemodule und regelbarem Spannungsausgang.

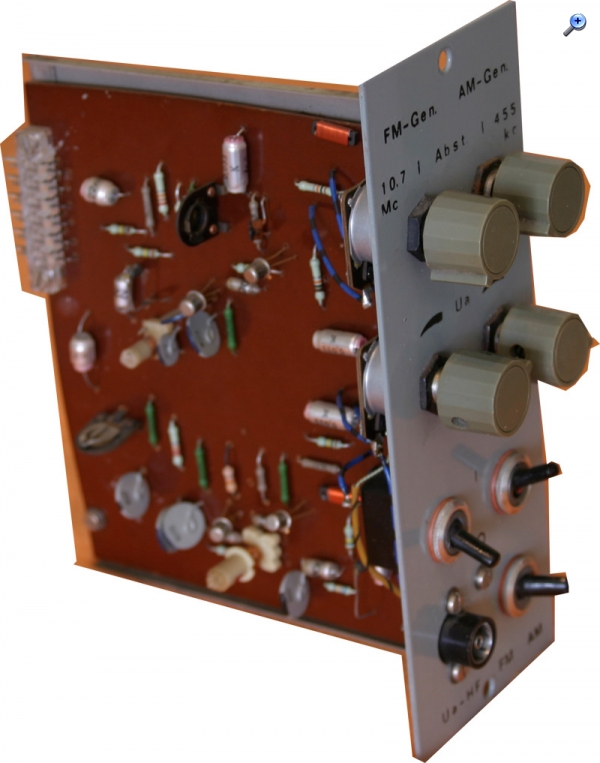

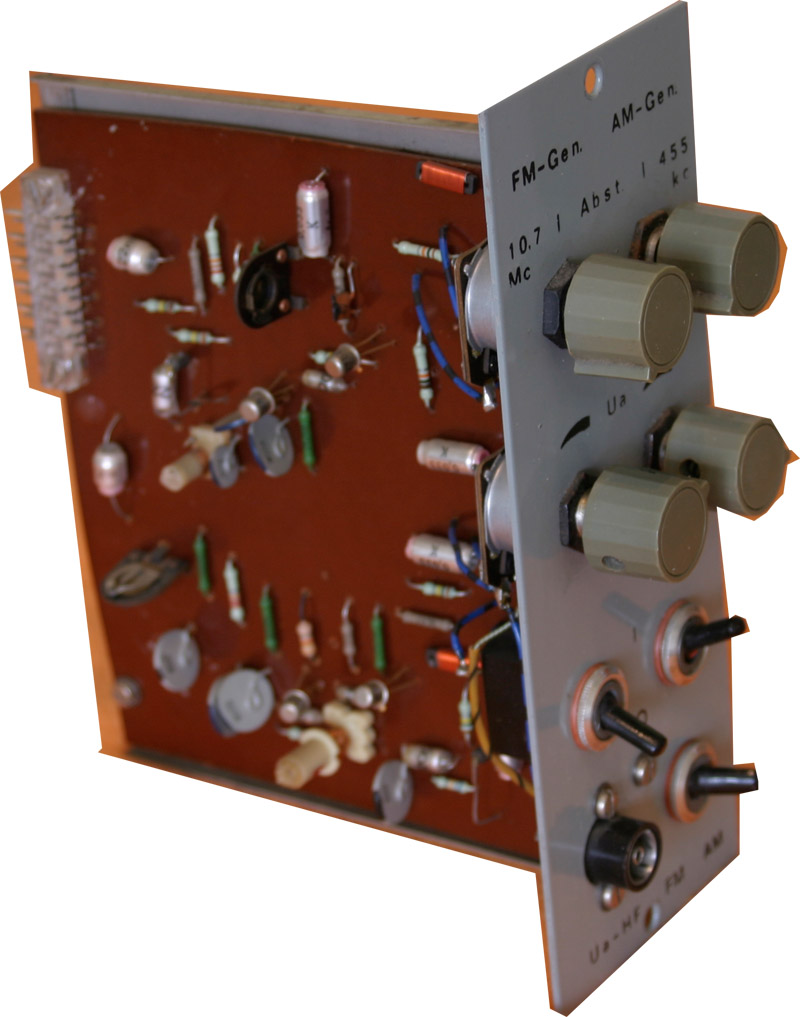

- ZF-Prüfmodul für:

(1)FM: - ZF einstellbar von 9.5 - 11.8 MHz
- regelbare Ausgangsamplitude
- nur Träger /FM Fremdmodulation mit RC-Generator

(2)AM: - ZF einstellbar von 430 - 490 kHz
- regelbare Ausgangsamplitude
- nur Träger / AM Fremdmodulation mit RC-Generator

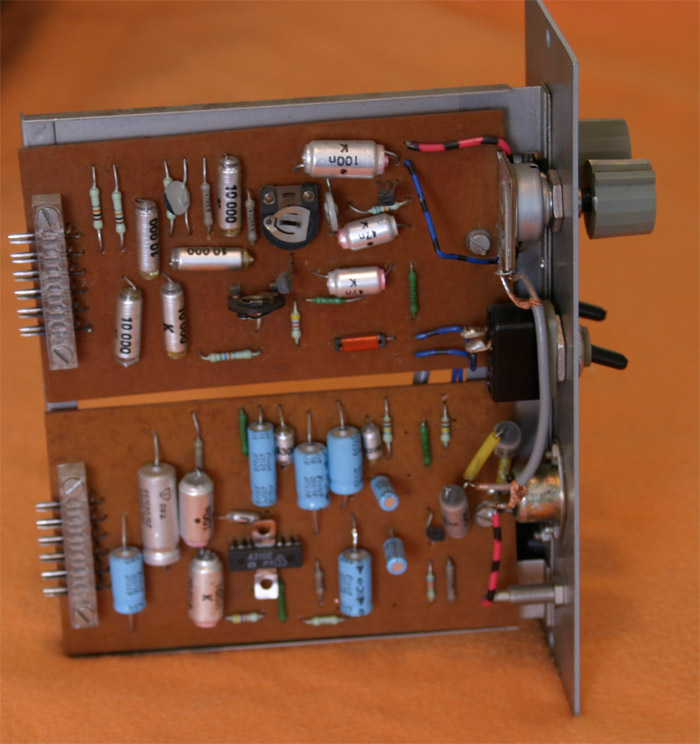

- Modul mit NF-Generator (RC-Generator) und Signalverfolger

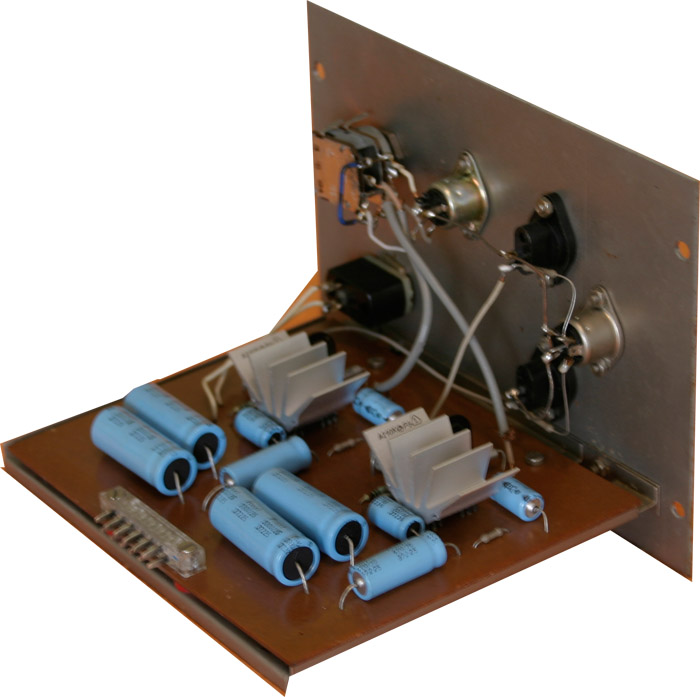

- Modul mit Stereoverstärker



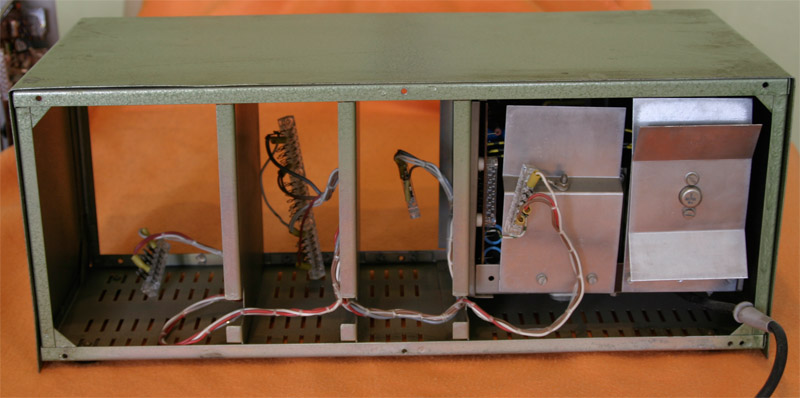

Die Module einzeln:




Das Gerät ist an sich selbsterklärend. Ein Handbuch oder Schaltungsunterlagen fehlen mir leider dazu.

Gruß
Heinz.
