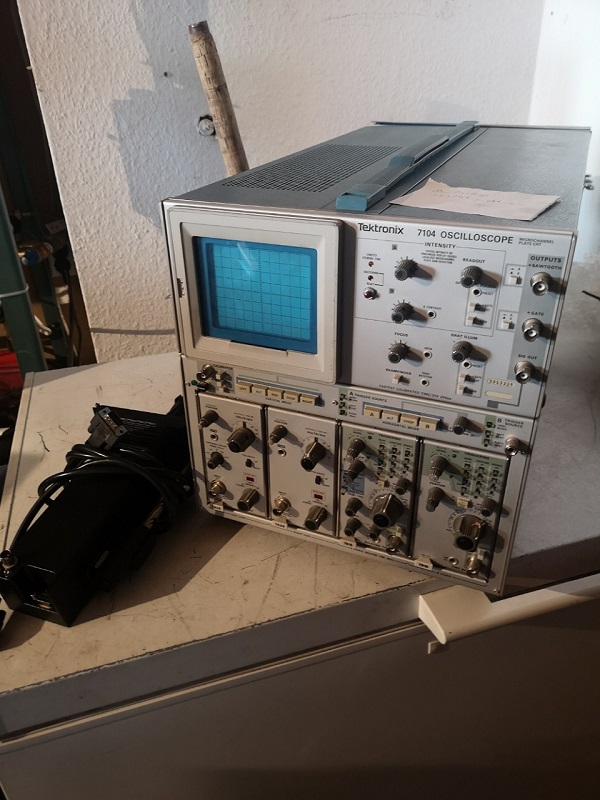

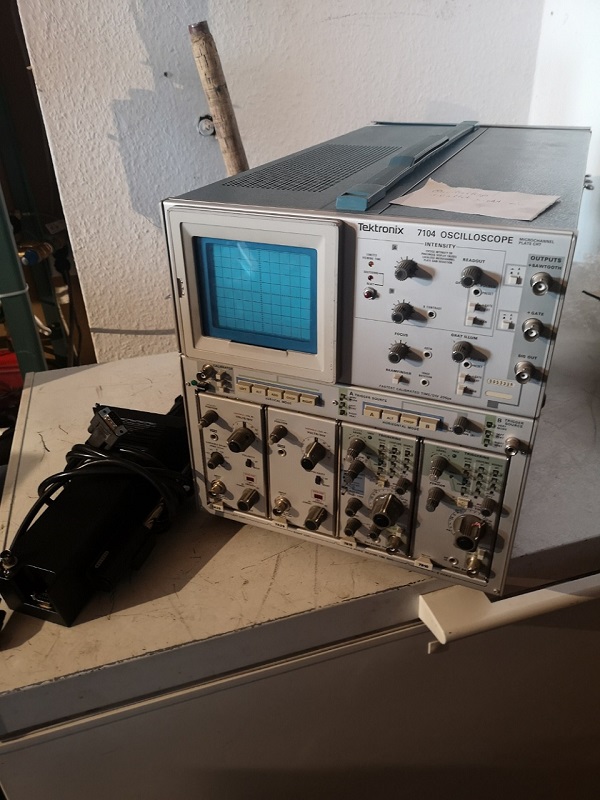

Ihr seht hier den Tek 7104, analoges einstrahliges Oszilloskop mit einer realen Bandbreite von 1GHz. Er hat 2 Vertikaleinschübe ( 50 Ohm Eingänge), einer davon mit einstellbarem delay, und 2 Zeitbasen, eine davon wiederum mit delay.

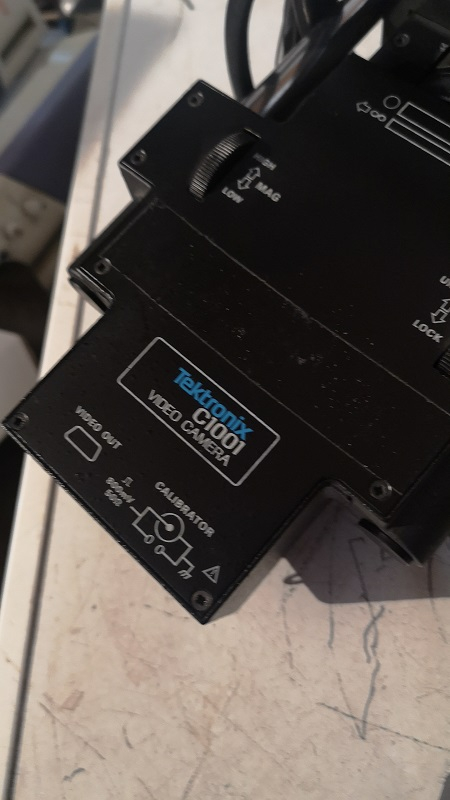

Für solche Geräte ist es sehr empfehlenswert aktive FET-Tastköpfe zu benutzen die ebenfalls mindestens 1GHz Bandbreite haben. Er hat hier noch mit: seine Videokamera für Nachweisführung, C1001.
!!!
