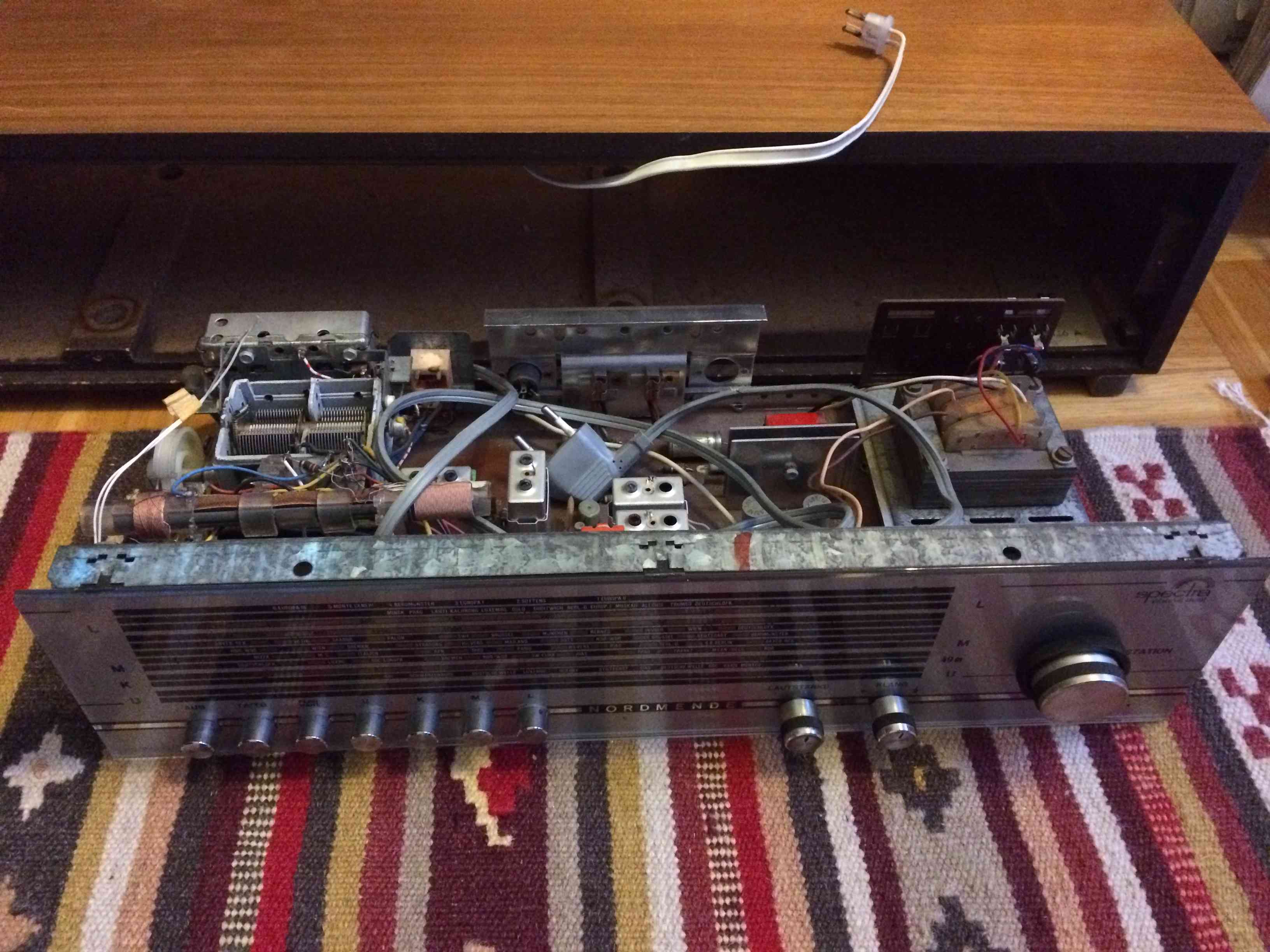

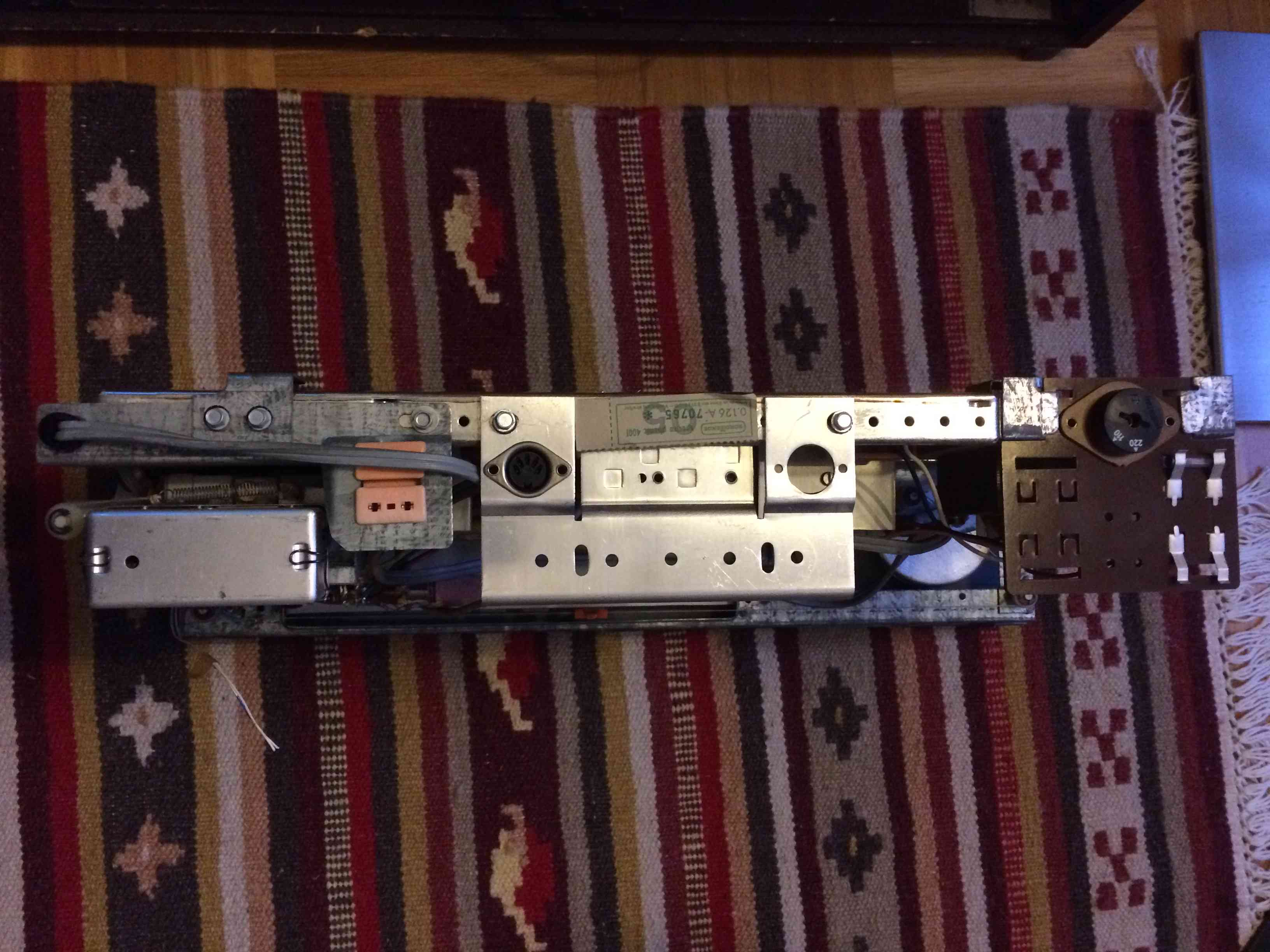

ich möchte ein altes Holzradio mit neuer Technik innen ersetzen und brauch eure Hilfe, denn ich weiß nicht so recht wo ich anfangen soll.
Ziel soll sein, dass man mindestens von einem externen Gerät (z.B. Handy) per Klinkenstecker Musik abspielen kann. Also quasi Aktivboxen.
Toll wäre natürlich, wenn ich die Knöpfe vom alten Radio für die Lautstärke, an/aus nutzen kann.
Das Radio selber ist jedoch sehr alt und der Klang war nicht besonders gut. Ich bezweifle auch sehr ob das Netzteil den neuen 80W Lautsprecher betreiben kann, den ich gekauft habe (Autolautsprecher).
Ein Bonus wäre Radio oder WLAN Radio, aber ich denke das lässt sich nicht so leicht mit den bestehenden Knöpfen integrieren...
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Warum neu bauen? In dem Radio ist alles drin, was du brauchst, sogar ein Radio. Es hat sicherlich einen TA anschluss, wo du dein Handy oder so anschließen kannst. Im NF Verstärkerteil des Radios sind sicher ein paar Kondensatoren kaputt, das lässt sich aber leicht reparieren. Mit einem Schaltplan, einem Multimeter, Ersatzteilen und Lötequipment ist das alles zu schaffen. Hilfe bekommst du hier im Forum.
Zu wissen währe, welche Vorkenntnisse du hast. Die Grundlagen sind nicht schwer. Zum Lautsprecher - wenn der im radio noch da und in Ordnung ist, leg den gekauften weg. Die Leistungsangabe steht für die maximale Belastbarkeit und nicht wie laut er ist. Das Radio hat 2W Ausgangsleistung. Das ist fürs Zimmer ausreichend. Meist haben solche Lautsprecher sogar einen schlechteren Wirkungsgrad, sind also leiser bei gleicher Verstärkerleistung, als die alten Lautsprecher.
Warum neu bauen? In dem Radio ist alles drin, was du brauchst, sogar ein Radio. Es hat sicherlich einen TA anschluss, wo du dein Handy oder so anschließen kannst. Im NF Verstärkerteil des Radios sind sicher ein paar Kondensatoren kaputt, das lässt sich aber leicht reparieren. Mit einem Schaltplan, einem Multimeter, Ersatzteilen und Lötequipment ist das alles zu schaffen. Hilfe bekommst du hier im Forum.
Zu wissen währe, welche Vorkenntnisse du hast. Die Grundlagen sind nicht schwer. Zum Lautsprecher - wenn der im radio noch da und in Ordnung ist, leg den gekauften weg. Die Leistungsangabe steht für die maximale Belastbarkeit und nicht wie laut er ist. Das Radio hat 2W Ausgangsleistung. Das ist fürs Zimmer ausreichend. Meist haben solche Lautsprecher sogar einen schlechteren Wirkungsgrad, sind also leiser bei gleicher Verstärkerleistung, als die alten Lautsprecher.
Hallo Mark,
der alte Lautsprecher klang sehr schlecht und den habe ich schon entsorgt.
Meine Vorkenntnisse sind relativ gering, aber wie ich Spannungen oder Widerstand mit einem Multimeter messe klappt schon ;-)
Soll ich den neuen Lautsprecher am System einfach anschließen und testen?
Wie könnte ich den Line-in für das Handy hinbekommen?
Das arme Radio! Möglicherweise wird der neue Lautsprecher nicht besser klingen als der alte Lautsprecher. So einfach geht ein LS nicht kaputt, vielmehr liegt der Fehler in einer Stufe davor. Möglicherweise war dein Handeln ein unüberlegter Schnellschuß. Das Mobiltelefon könnte man einfach mit einem legalen FM Sender ins Radio spielen. Wenn es eine Kabelverbindung sein soll hat der Nordmende mit Sicherheit eine TB/TA Buchse.
der neue Lautsprecher hat eine weiche Aufhängung und ist für ein offenes Gehäuse weniger gut geeignet. Den alten zu entsorgen war - falls er nicht defekt war - keine gute Idee.
Also, etwas muss ich Phillip verteitigen in Punkto Lautsprecher. Auch ich habe ein Nordmende Radio aus dieser Zeit und der LS war definitiv kaputt. Ob der Magnet schwächer geworden war oder die "Aufhängung", der LS blubberte. Mit einem anderen LS war alles in Ordnung, sauberer, straffer Klang. Als Ersatz hab ich einen Einbau Auto LS verwendet, der passte so ziemlich genau rein. Mit dem Adapter wird es funktionieren.
ein 80 Watt-Lautsprecher in dem kleinen hinten offenen Holzgehäuse mit tatsächlich 80 Watt zu betreiben wird vielleicht auch befremdlich klingen, wenn der so richtig ungedämpft durchschwingen kann ...
Nicht nur das Netzteil kann den Mono-80 Watt Lautsprecher versorgen, sondern auch das Radio selbst nicht. Ein Radio mit offenen Gehäuse erreicht mit ca. 300 mW (0,3) bereits Zimmerlautstärke. Bei 5 Watt kann man sich sich nicht mehr parallel unterhalten. 5 Watt an offenen Boxen können so laut sein, wie 50 Watt an einer geschlossenen (nicht Bassreflex) stark gedämpften HiFi-Box.
Auto-Lautsprecher sollten eigentlich bestimmungsgemäß keine allzu weiche Aufhängung haben, da der Einbauort Tür oder Hutablage einem offenen Gehäuse ähnelt.
Die Härte der Aufhängung äußert sich beim Äquivalenzvolumen Vas, welches sich bei einem ordentlichen Lautsprecher in den technischen Daten wiederfindet. Das ist dasjenige Luftvolumen in einer geschlossenen Box, welches auf die Membran die gleiche (in dem Fall pneumatische) Rückstellkraft ausübt, wie die mechanische Rückstellkraft der Membranaufhängung (Sicke und Zentrierung). D.h., kleines Äquivalenzvolumen = harte Aufhängung. Als grobe Faustregel kann gelten: Ist das Äquivalenzvolumen in Litern so groß wie die Membranfläche in Quadratzoll oder sogar noch größer, haben wir es mit einer weichen Aufhängung zu tun. Ist das Äquivalenzvolumen nur halb so groß oder noch kleiner, ist die Aufhängung hart. Dazwischen befindet sich ein Übergangsbereich.
der sog. "80Watt"-Lautsprecher würde mit einem willkürlich gewählten Sinuston bei 80W höchstwahrscheinlich kaputt gehen. Die 80W RMS-Angabe (sofern sie das überhaupt ist) kam mit allerlei Meßtricks und Spezialbedingungen zustande. Die Leistungsangaben von mehr als 30 Jahre alten Lautsprechern, welche meist 1-stellig waren, entsprachen hingegen meist wirklich der Leistung eines beliebigen elektrischen Signals, das der Lautsprecher klaglos überstand, sogar Gleichstrom.
Bei der Physiologie des Hörens ist zu beachten, daß für eine Verdoppelung des Lautstärke-Empfindens die Leistung zu vervierfachen ist. Eine Verdoppelung des Lautstärke-Empfindens entspricht einer Steigerung des Schalldruckpegels um 6dB.
Durch diese nichtlinearen Zusammenhänge lohnen sich Lautsprecher mit hohem Wirkungsgrad enorm, um das Radiochassis effizienter, energiesparender, leichter und kostengünstiger zu machen. Der Unterschied zwischen Lautsprechern mit niedrigem und hohem Wirkungsgrad kann durchaus 12dB betragen. Um die gleiche Lautstärke zu erzielen, benötigt man bei einem Lautsprecher-Wirkungsgrad von 86dB/1W/1m die 16-fache Endstufenleistung gegenüber einem Lautsprecher mit 98dB/1W/1m.
