Ferritstabantenne: Spulenposition und andere Aspekte
  •
 1 .. 7 .. 11 12 13 14 15 .. 17
 1 .. 7 .. 11 12 13 14 15 .. 17
01.02.24 17:05
Bulova

WGF-Nutzer Stufe 2

01.02.24 17:05
Bulova

WGF-Nutzer Stufe 2

Re: Ferritstabantenne: Spulenposition und andere Aspekte

AndreAdrian:
Schade, dass nicht auch Silberdraht getestet wurde.
Dann bräuchte ich exakt die Drahtstärke 0,6 mm in versilberter Version. Sonst hinkt der Vergleich, außerdem sollte er auch isoliert sein, denn ich habe ja keinen blanken Kupferdraht verwendet.

Aber ganz ehrlich: Viel Unterschied wird's da nicht geben.

Viele Grüße

Dieter

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
01.02.24 20:08
WalterBar

WGF-Premiumnutzer

01.02.24 20:08
WalterBar

WGF-Premiumnutzer

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Hallo Dieter,

danke für den Link. Das werde ich demnächst einmal ausprobieren. Leerlauf-, Kurzschluss- und
50 Ohm-Abschlusswiderstands-SMA-Stecker müssten hier aufzutreiben sein.

Gruss
Walter

PS.: Ich lausche gerade chinesischen Klängen mit 9 Windungen (unversilbert) auf 7 MHz und Ferritantenne.
https://www.wumpus-gollum-forum.de/forum...4&thread=92

Zuletzt bearbeitet am 01.02.24 20:09

01.02.24 21:35
MB-RADIO

WGF-Premiumnutzer

01.02.24 21:35
MB-RADIO

WGF-Premiumnutzer

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Bulova:
Hallo,

ja, es ist im Grunde der gleiche Aufbau wie auf Seite 7, nur dass die Kapazität-Dekade (weißes Kästchen) fehlt. Das DUT wird direkt an die 4-mm-Buchsen des Alu-Kästchens angeschlossen. Dort sind keine Geheimnisse drin, sondern nur 50-Ohm-Abschlüsse an den Enden der Kabel mit dem SMA-Stecker, die ebenfalls zu je einem der DUT-Anschlüsse führen. Der Umschalter ermöglicht drei Zustände: DUT-Anschlüsse offen, kurzgeschlossen oder 50 Ohm. Mit diesen Stellungen wird das Ganze kalibriert. Danach kommt der Schalter in Position "offen", dann kann eine Messung des DUT erfolgen.
Das Programm ist zu finden unter:

https://downloads.redpitaya.com/downloads/Clients/vna/

Will man Messwerte ausführen, geschieht das durch ein CSV-File. Die Weiterverarbeitung geht dann z. B. mit Excel, indem man (wie das Programm es tut für die grafische Darstellung) die Komplexwerte korrekt verrechnet. Wen das näher interessiert, dem kann ich ein Beispiel-Excel-Sheet senden.

Viele Grüße

Dieter

Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

Hallo Dieter,

ich komme immer noch nicht ganz mit. Wenn Du die Spule mit 50 Ohm belastest, ist die Güte doch einen ganz Andere, als wenn Du die hochohmig belastest ????

Viele Grüße
Bernd

01.02.24 22:31
Bulova

WGF-Nutzer Stufe 2

01.02.24 22:31
Bulova

WGF-Nutzer Stufe 2

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Hallo Bernd,

MB-RADIO:
ich komme immer noch nicht ganz mit. Wenn Du die Spule mit 50 Ohm belastest, ist die Güte doch einen ganz Andere, als wenn Du die hochohmig belastest ????
die 50 Ohm und die 0 Ohm fungieren als Referenz. Wenn die Spannungen mit Referenzlast und ohne bekannt sind, kann man die unbekannte Impedanz berechnen. Die 0 Ohm sind ebenfalls wichtig, damit ein parasitärer Offset eliminiert wird. Im Grunde braucht man die absolute Generatorspannung nicht zu wissen, es entstehen dennoch Werte für ein Gleichungssystem, mit dem man die unbekannte Impedanz berechnen kann. Und zwar nicht nur deren Beträge, sondern auch deren Phase (weil man Real- und Imaginärteil erhält). Wenn man die Generatorspannung genau wüsste, wäre theoretisch eine Referenz nicht notwendig. Jedoch müsste man dann auch die exakte Ausgangsimpedanz des Generators und Eingangsimpedanz des Messverstärkers kennen.

Im Internet ist beschrieben, wie das Prinzip aussieht.


Viele Grüße

Dieter

03.02.24 03:26
Hajo

WGF-Nutzer Stufe 3

03.02.24 03:26
Hajo

WGF-Nutzer Stufe 3

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Bulova:
wie angekündigt habe ich auch noch die frequenzabhängige Güte verschiedener Spulen und verschiedener Stäbe nachgemessen. Hier die Grafik dazu.

Hallo Dieter

Danke für Deine Mühe mit den Messungen.
Das Ergebnis bestätigt bisheriges Wissen um die Güteverläufe solcher Spulen.
Etwas ungewöhnlich scheint mir der Verlauf der Litzenspule zu sein, vermutlich liegt ihr Maximum sehr weit im unteren Frequenzbereich, welches durch den großen Span nicht dargestellt werden kann.
Schönes "Spielzeug" hast Du da im Einsatz

Gruß in die Runde
Hajo

03.02.24 11:36
Bulova

WGF-Nutzer Stufe 2

03.02.24 11:36
Bulova

WGF-Nutzer Stufe 2

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Hallo Hajo,

Hajo:
Etwas ungewöhnlich scheint mir der Verlauf der Litzenspule zu sein, vermutlich liegt ihr Maximum sehr weit im unteren Frequenzbereich, welches durch den großen Span nicht dargestellt werden kann.

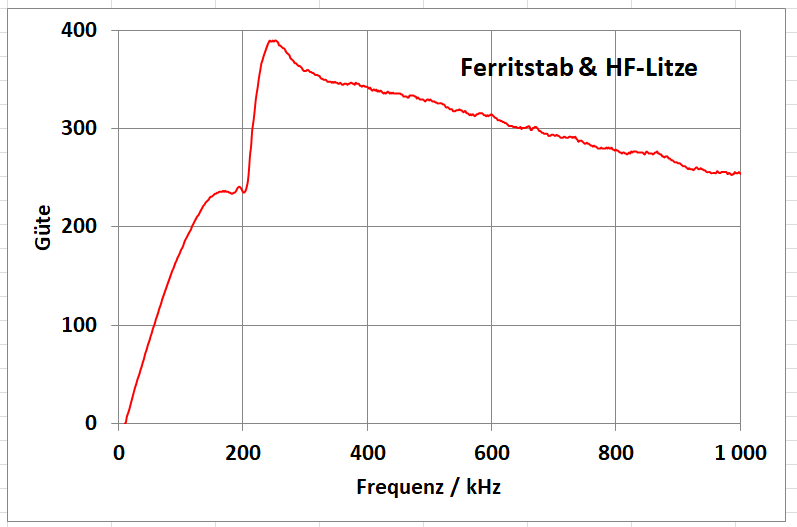

nein, das Maximum ist fast schon erreicht. Darunter geht's rapide abwärts. Ist ja auch verständlich, denn L wird ja dann auch kleiner, und der Verlustanteil nähert sich dem DC-Widerstand des Kupfers.

Hajo:
Schönes "Spielzeug" hast Du da im Einsatz
Ja, schön teuer. Aber ich konnte schon sehr viel machen damit. Was mich überzeugt hat, ist die hohe Auflösung von 14 Bit, sowohl beim ADC als auch beim DAC. Bei Oszilloskopen müsste man dafür (ADC) tief in die Tasche greifen.

Gruß

Dieter

Datei-Anhänge
HF-Litze_LF-Bereich.png HF-Litze_LF-Bereich.png (12x)

Mime-Type: image/png, 21 kB

04.02.24 14:43
Hajo

WGF-Nutzer Stufe 3

04.02.24 14:43
Hajo

WGF-Nutzer Stufe 3

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Danke für das Nachmessen, Dieter.
Die Kurve paßt schon, so in etwa hatte ich es vermutet.
Wenn man sich die Spitze oberhalb- und den kurzen Einbruch unterhalb 200kHz wegdenkt (dem Meßverfahren in die Schuhe schiebt ) ist es durchaus plausibel und ergibt ein schönes rundes Gütemaximum von reichlich 300 zwischen 200- und 400kHz.

Was die Spielsachen betrifft:
Bei mir war lange Zeit der Netzwerktester im Einsatz und später ein Nano-VNA, die aber nicht mehr nutzbar sind, weil ich sie bisher unter Linux nicht zur Mitarbeit überreden konnte - leider. Um so mehr erfreue ich mich an Deinen Messergebnissen - nochmals danke dafür.

Gruß in die Runde
Hajo

Zuletzt bearbeitet am 04.02.24 14:45

04.02.24 18:03
Bulova

WGF-Nutzer Stufe 2

04.02.24 18:03
Bulova

WGF-Nutzer Stufe 2

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Hallo Hajo,

Hajo:
Wenn man sich die Spitze oberhalb- und den kurzen Einbruch unterhalb 200kHz wegdenkt (dem Meßverfahren in die Schuhe schiebt ) ist es durchaus plausibel und ergibt ein schönes rundes Gütemaximum von reichlich 300 zwischen 200- und 400kHz.
ja, diese Unstetigkeit konnte ich mir bislang auch noch nicht erklären. Bei dem Red-Pitaya-VNA werden auch alle Kalibrierdaten ausgegeben, vielleicht lag es daran.
Übrigens habe ich mit dem gleichen Stab und Litzenspule sowie dem Red-Pitaya das DCF-Signal empfangen können:


Die Frequenz befindet sich hier jedoch schon weit unterhalb derjenigen mit Güte-Maximum. Vielleicht baue ich mir doch noch einen Satb aus hochpermeablem Ferrit.
Hajo:
Bei mir war lange Zeit der Netzwerktester im Einsatz und später ein Nano-VNA, die aber nicht mehr nutzbar sind, weil ich sie bisher unter Linux nicht zur Mitarbeit überreden konnte - leider. Um so mehr erfreue ich mich an Deinen Messergebnissen - nochmals danke dafür.
Was hast Du für einen VNA bzw. wie sieht Dein Equipment aus? Vielleicht kann man helfen. Ich bin zwar auch kein Linux-Experte, aber vielleicht ist es ja auch etwas anderes.

Viele Grüße

Dieter

Datei-Anhänge
DCF-Empfang.jpg DCF-Empfang.jpg (13x)

Mime-Type: image/jpeg, 418 kB

Zeitsignal.png Zeitsignal.png (15x)

Mime-Type: image/png, 82 kB

05.02.24 03:06
Hajo

WGF-Nutzer Stufe 3

05.02.24 03:06
Hajo

WGF-Nutzer Stufe 3

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Bulova:
Vielleicht baue ich mir doch noch einen Stab aus hochpermeablem Ferrit.

Hallo Dieter

Bei Interesse für VLF lohnt sich das vielleicht. Mein VLF-Ferrit besteht aus gebündelten Stäben aus ausgeschlachteten Radios. Sie hat ein L von rund 120mH und DCF ist damit quasi der Ortssender. Eine Rahmenspule wäre sicher deutlich überlegen aber mit brauchbarer Güte wohl kaum zu realisieren.
Auf dem Foto sieht man sie in der alten Ausführung. Aktuell ist die Wicklung länger und der Abstand zum Kern etwas größer, was zu höherer Güte geführt hat.

Was ich über den Nano-VNA schrieb war nicht ganz korrekt. Nutzbar ist er durchaus aber die Software NanoVNASaver nicht.
Die braucht man nicht unbedingt, um mit dem Gerätchen zu arbeiten und darum habe ich nicht viel Ehrgeiz investiert, um sie zum Laufen zu bringen. Danke für Dein Angebot aber bitte keine Umstände deswegen - es ist nicht wirklich wichtig.




Gruß in die Runde
Hajo

Zuletzt bearbeitet am 05.02.24 03:50

Datei-Anhänge
SAQ 24.10.21.jpg SAQ 24.10.21.jpg (14x)

Mime-Type: image/jpeg, 126 kB

05.02.24 11:27
Bulova

WGF-Nutzer Stufe 2

05.02.24 11:27
Bulova

WGF-Nutzer Stufe 2

Re: Ferritstabantenne: Spulenposition und andere Aspekte

Hallo Hajo,

Hajo:
Bei Interesse für VLF lohnt sich das vielleicht. Mein VLF-Ferrit besteht aus gebündelten Stäben aus ausgeschlachteten Radios. Sie hat ein L von rund 120mH und DCF ist damit quasi der Ortssender.
ja, ich denke da an Schalenkerne, die haben wenigstens glatte Oberflächen.
Hajo:
Auf dem Foto sieht man sie in der alten Ausführung. Aktuell ist die Wicklung länger und der Abstand zum Kern etwas größer, was zu höherer Güte geführt hat.
Hast Du die Güte Deiner Antenne auch mal gemessen?
Ist ja ein sauber gebautes Gerät, wahrscheinlich komplett zusammenklappbar. Nur die Antenne muss gesondert verstaut werden, oder? Sieht auch so aus, als ob sie motorisch drehbar ist.

Viele Grüße

Dieter
