Restaurierung eines 6-Transistorradios der ersten Jahre 1958

Hallo zusammen,

in diesem Threat habe ich nachgefragt, um welches Radio mit der Aufschrift "Radiomat"
aus dem französischen Sprachraum es sich handelt:

http://wumpus-gollum-forum.de/forum/thre...mp;thread=521#6

GeorgK hat dankenswerterweise über ein französisches Forum die Identität geklärt:
Es handelt sich um das Gerät "Radiomatic Portatif 695" der S.F.R.T., Société Française
de Radio et Télévision. Es wurde im Sommer 1958 in den Handel gebracht und es
existierten 7 sehr ähnliche Derivate unter anderen Markennamen. Ein identischer
Schaltplan konnte auch auf der französischen Webseite heruntergeladen werden,
entsprach aber in wesentlichen Punkten NICHT der Realität.

So ist die NF-Endstufe eisenlos und arbeitet über einen 100µF Koppel-Elko auf den
Lautsprecher, den ich mit 25 Ohm Gleichstromwiderstand gemessen habe. Meine Freude
war schon zu Beginn sehr getrübt, denn dieser Lautsprecher verzerrte an einem guten
Taschenradio angeschlossen schon bei recht kleinen Lautstärken. Der Zufall wollte es
aber, dass ich einen sehr gut passenden Lautsprecher auf Lager hatte, der genau in
die Befestigungsgewindebolzen passte.

Das Radio enthielt genietete Glimmer-Pertinaxkondensatoren der Werte 230pF, 320pF,
68pF und 15pF (frequenzbestimmend, die kleinen zur Neutralisation der 2-stufigen
472kHz-ZF), die getauscht werden mussten, weil die Kontaktgabe nicht mehr stabil war.
Natürlich standen alle Elkos zwischen 25 und 500µF auf dem Austauschprogramm, dann ein
paar Abblock-Kondensatoren 40nF, und Festwiderstände, die mehr als 25% zu hochohmig
geworden sind. Ich nenne das den Heathkit-Effekt, denn diese bis Ende 60'er Jahre
verwendete Bauart wurde in allen Wertbereichen immer hochohmiger. Selbst die Kohleschicht
des Lautstärkepotis habe ich mit 6,6 kOhm ermittelt, obwohl es 5k Ohm haben sollte.
Hier war ein Austausch natürlich nicht erforderlich.

Nach der Tauschaktion lief das Radio mit starken Audio-Verzerrungen, die manchmal
verschwanden. Dies führte zur Nachlötung fast aller Lötstellen, was aber nicht half.
Gezielte Messungen führten zum Trafo zwischen NF-Treiber und Endstufe. Ein abgerissener
Draht mit nur zeitweisem Kontakt der Teilwicklung zur Basis eines der Endtransistoren
stellte sich als Ursache heraus. Nach dem Gesetz von Murphy war das natürlich an unzu-
gänglicher Stelle. Nach erfolgloser Suche für einen Ersatz habe ich einen Teil des umhüllenden
Papierbandes der Trafowicklung mit einer Pinzette entfernt und eine dünne Litze versucht
anzulöten, was zunächst mehrfach misslang.

Das Gerät sollte mit folgenden Daten in das wumpus-Museum aufgenommen werden:


S.F.R.T. Société Française de Radio et Télévision
Modell: Radiomatic Portatif 695
Herstellungsjahr: 1958

Beschreibung:
Eines der ersten französischen Transistorradios mit Transistoren von
Thompson-Houston (unter GEC Lizenz) und einer ZF von 472 kHz

Technische Daten
Schaltung: Superhet
Transistoren: 6 (36T1, 2x 37T1, 991T1, 2x 941T1)
Kreise: 4
Wellenbereiche: LW/MW
Lautsprecher: 1
Betriebsspannung:2 x 4,5 Volt aus Flachbatterien
Gehäuse: Holz mit Kunstlederüberzug
Skala: Rund auf Abstimmknopf
Abstimmung: Drehkondensator
Komfort: Ferritantenne
Gewicht: 1300 Gr.
Maße: 22 x 15 x 7 cm












Admin: Gerät wurde aufgenommen:
http://www.welt-der-alten-radios.de/auss...ios-1-1365.html


Gruss
Walter

Datei-Anhänge

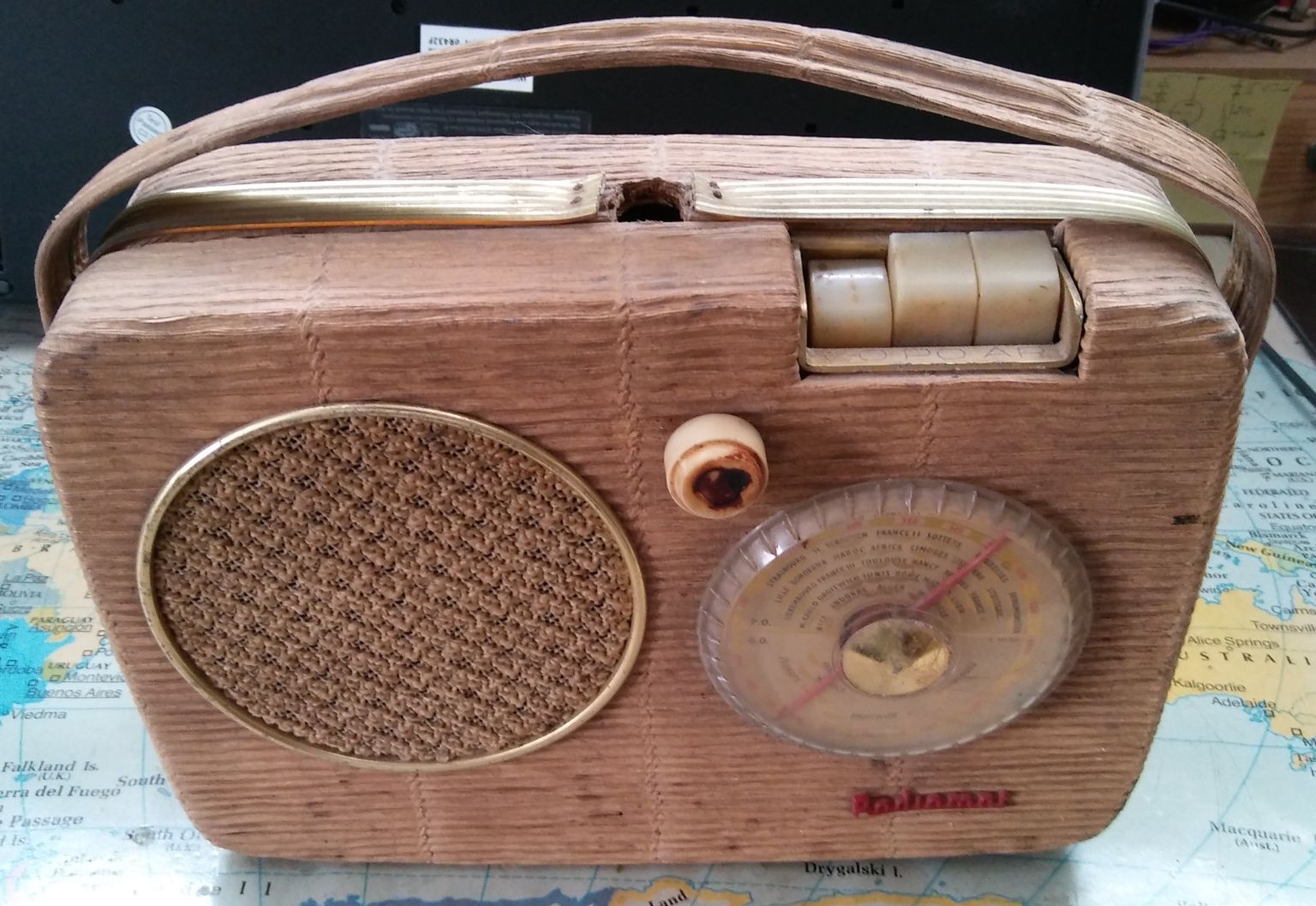

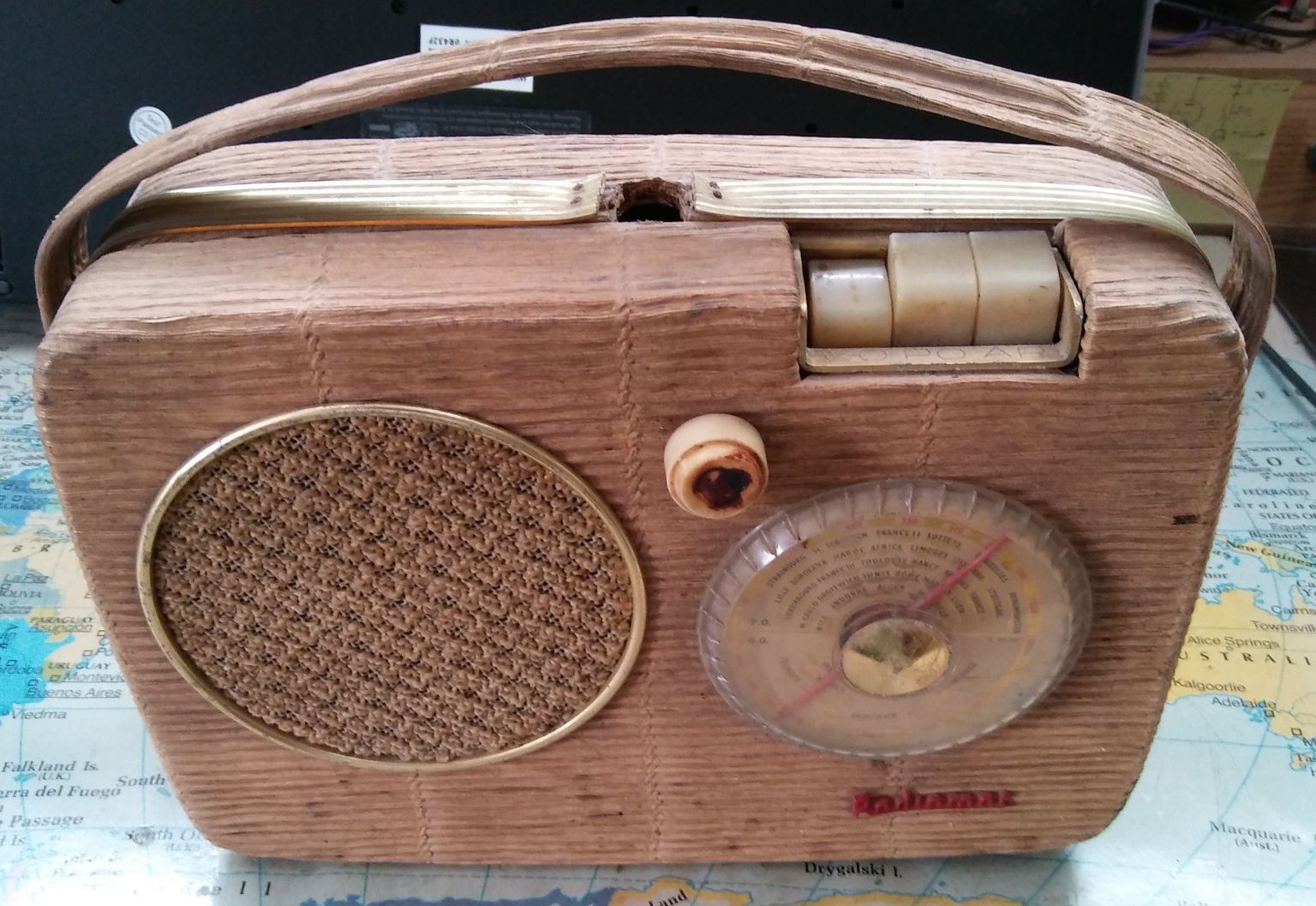

Radiomatic vor der Restauration.jpg Radiomatic vor der Restauration.jpg (229x)

Mime-Type: image/jpeg, 245 kB

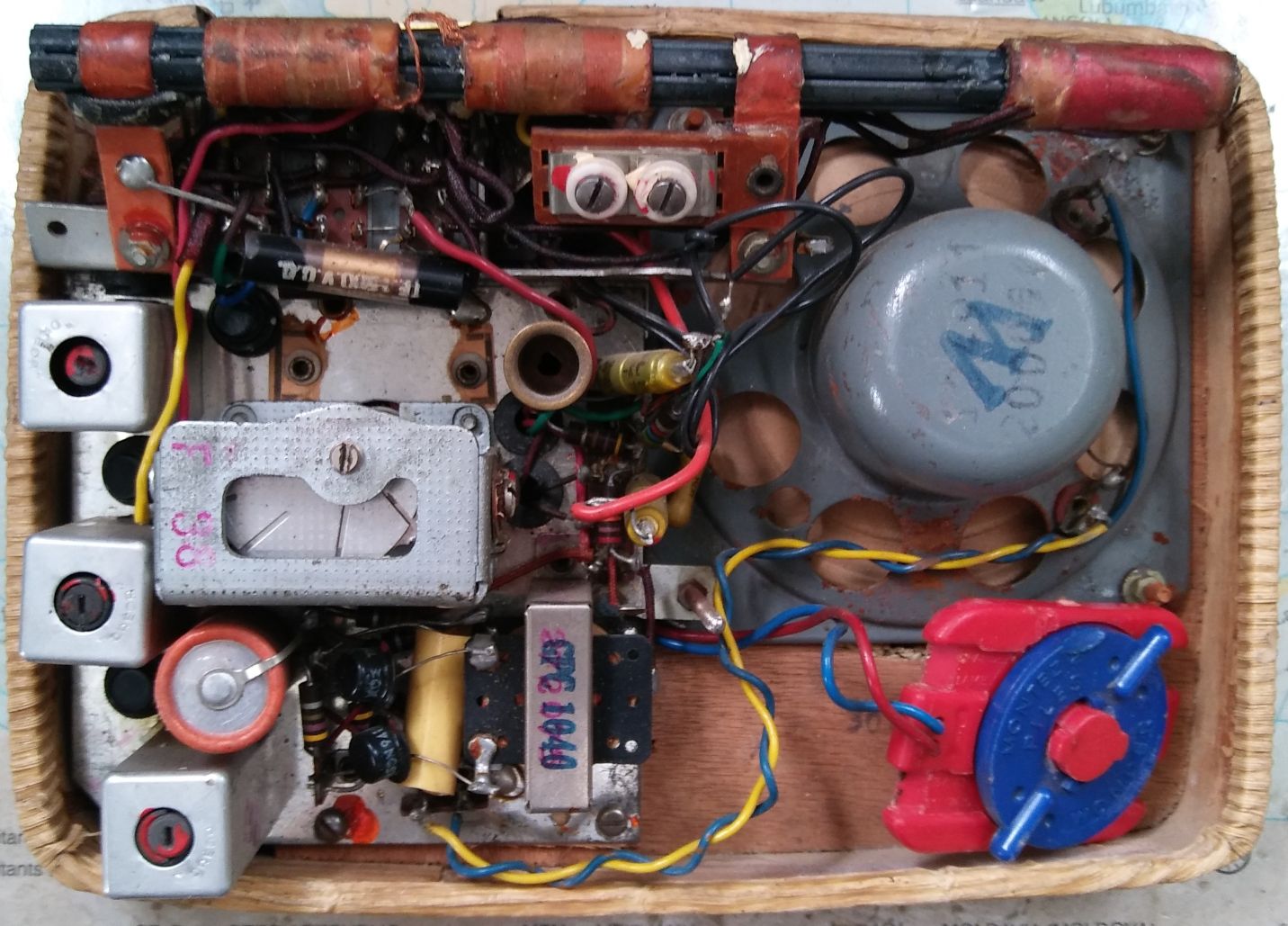

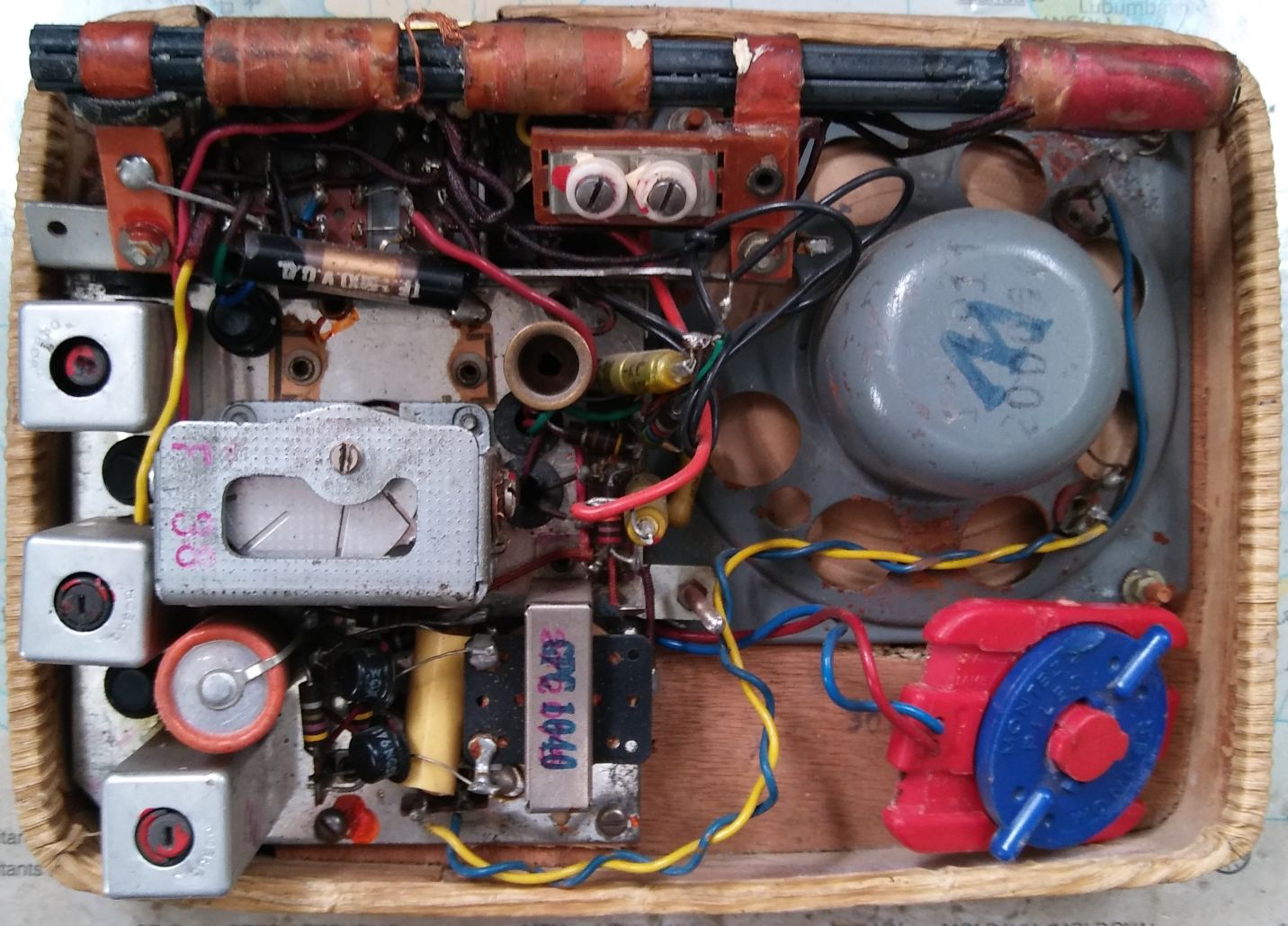

Radiomatic geöffnet.jpg Radiomatic geöffnet.jpg (243x)

Mime-Type: image/jpeg, 222 kB

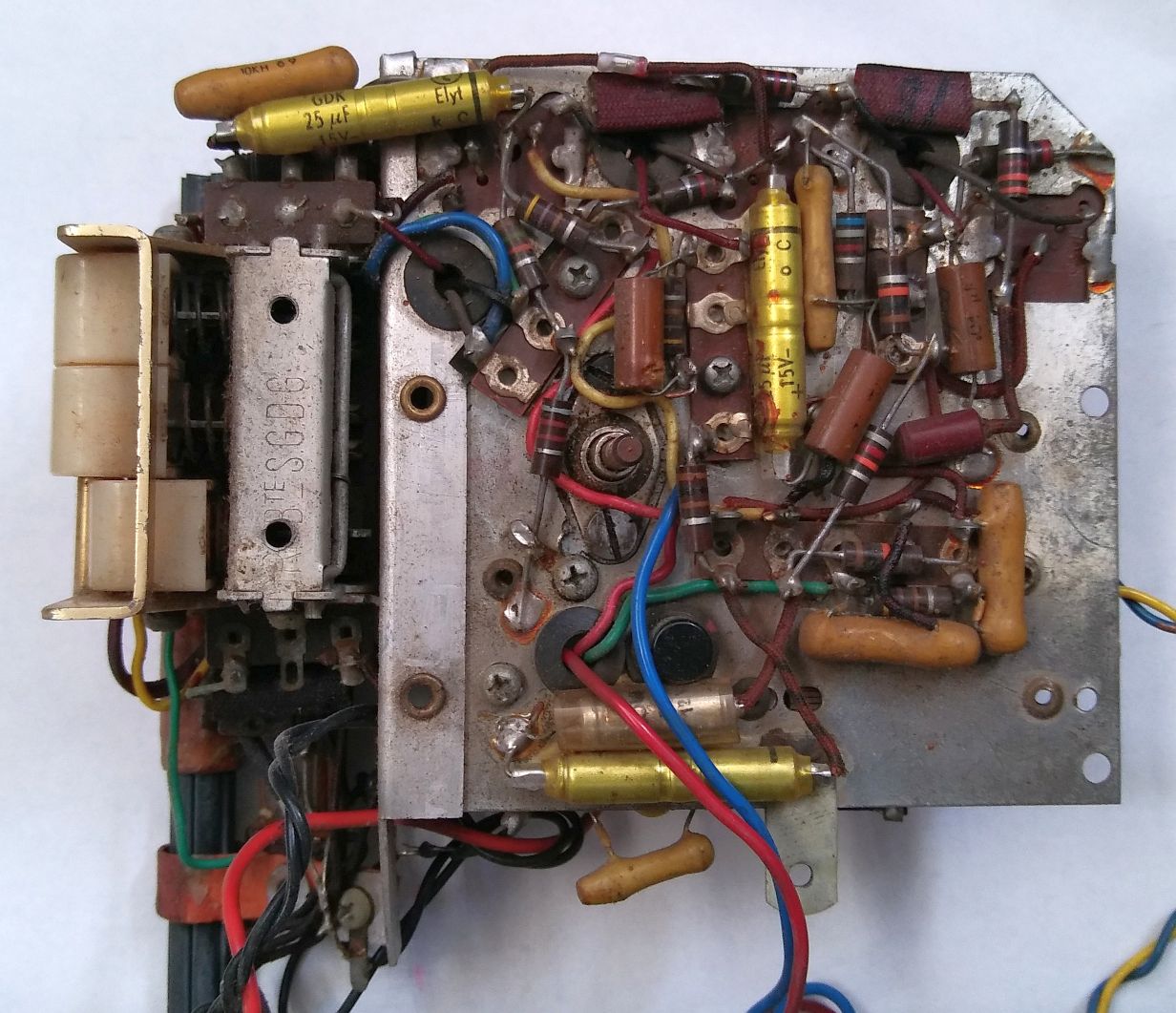

Radiomatic Bestückungsseite innen.jpg Radiomatic Bestückungsseite innen.jpg (230x)

Mime-Type: image/jpeg, 210 kB

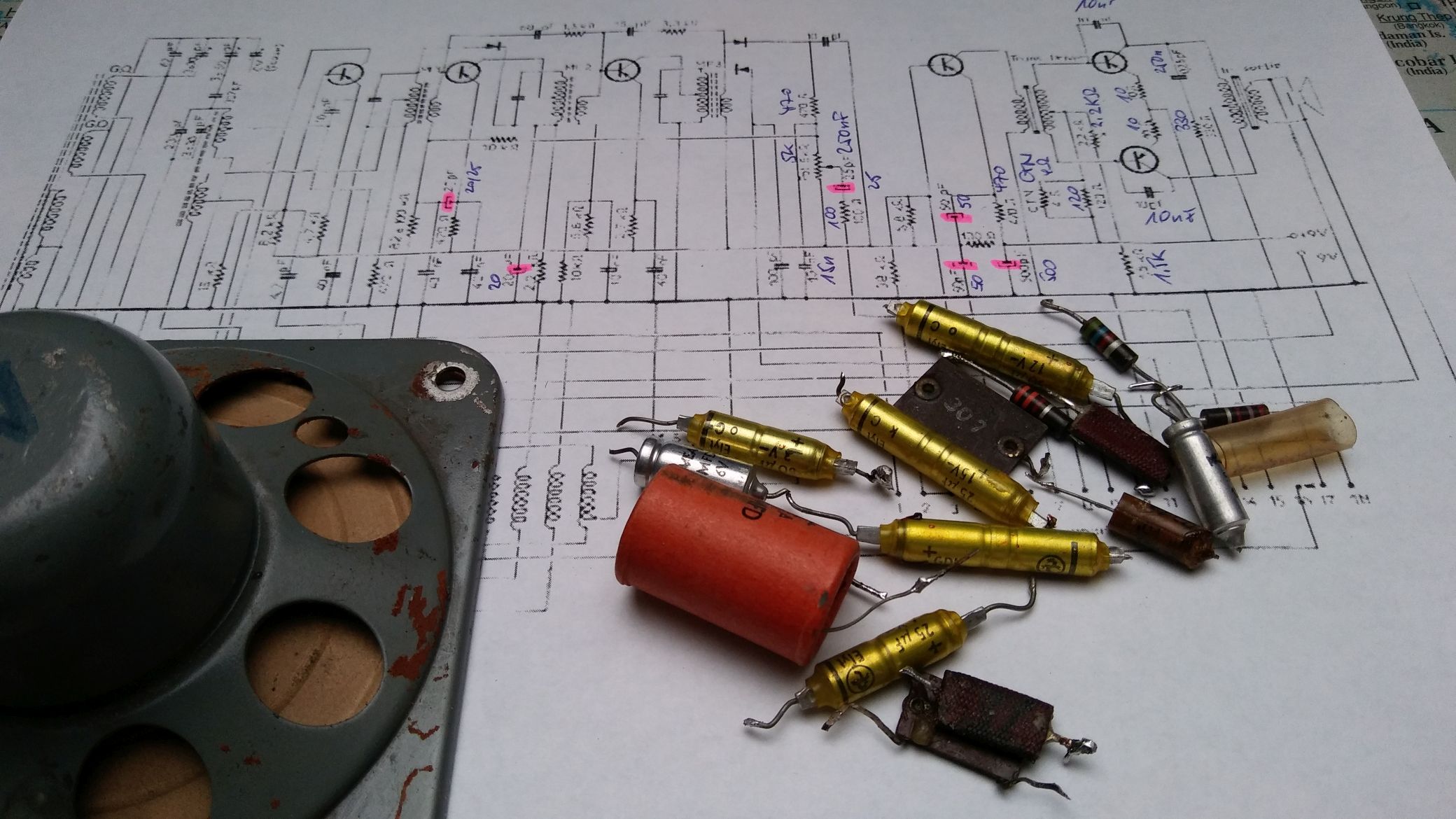

Radiomatic 695 - Ersetzte Bauteile.jpg Radiomatic 695 - Ersetzte Bauteile.jpg (235x)

Mime-Type: image/jpeg, 331 kB

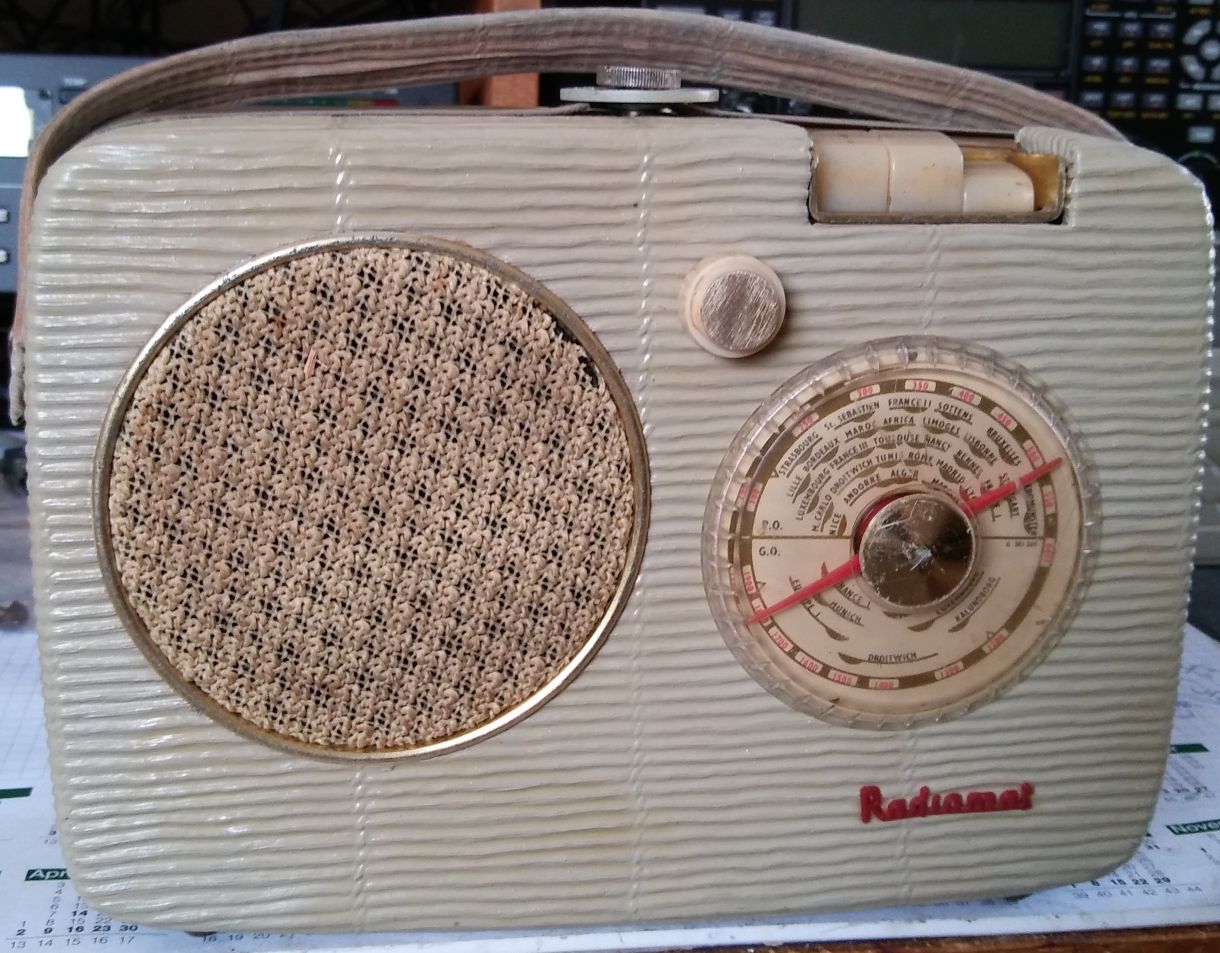

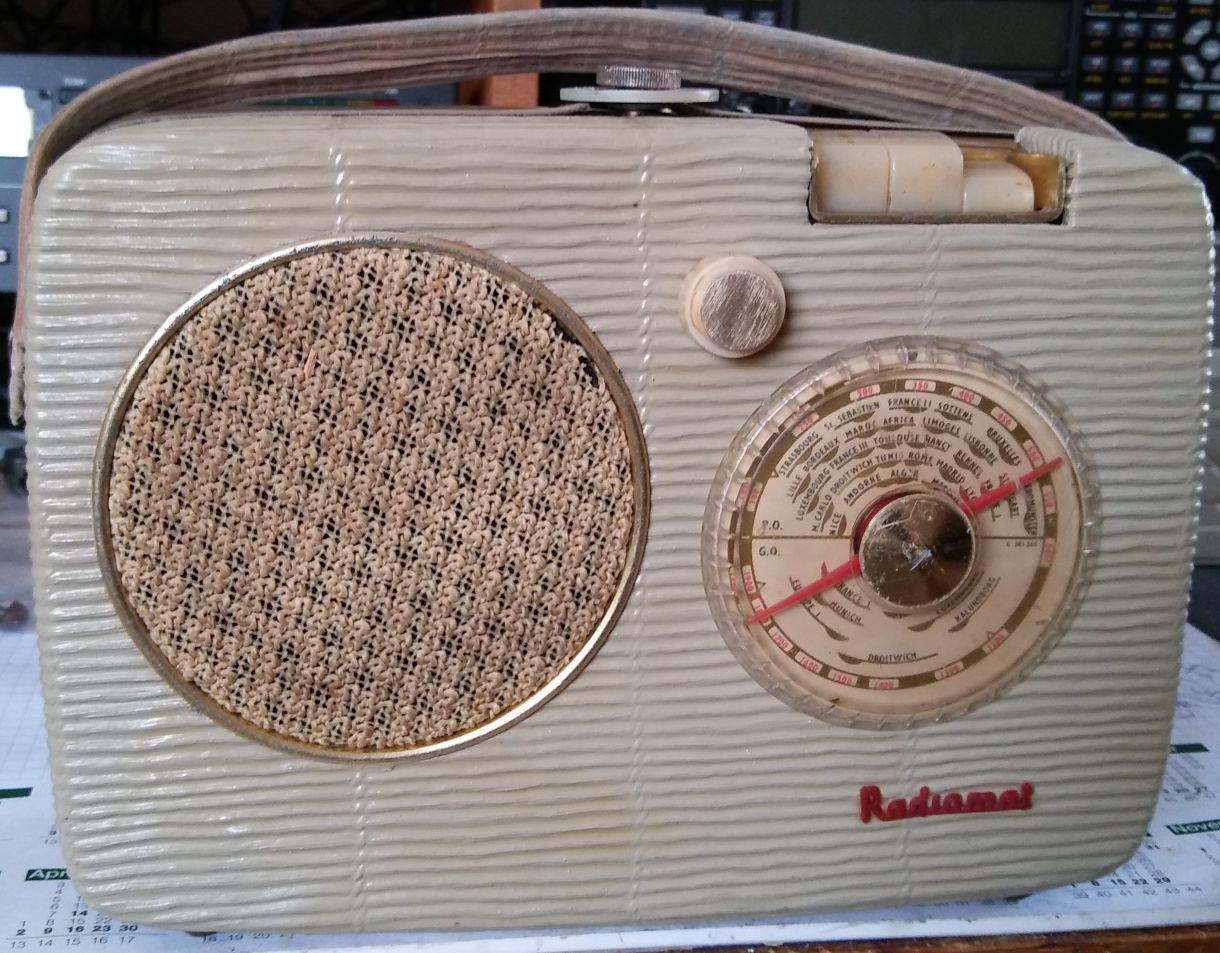

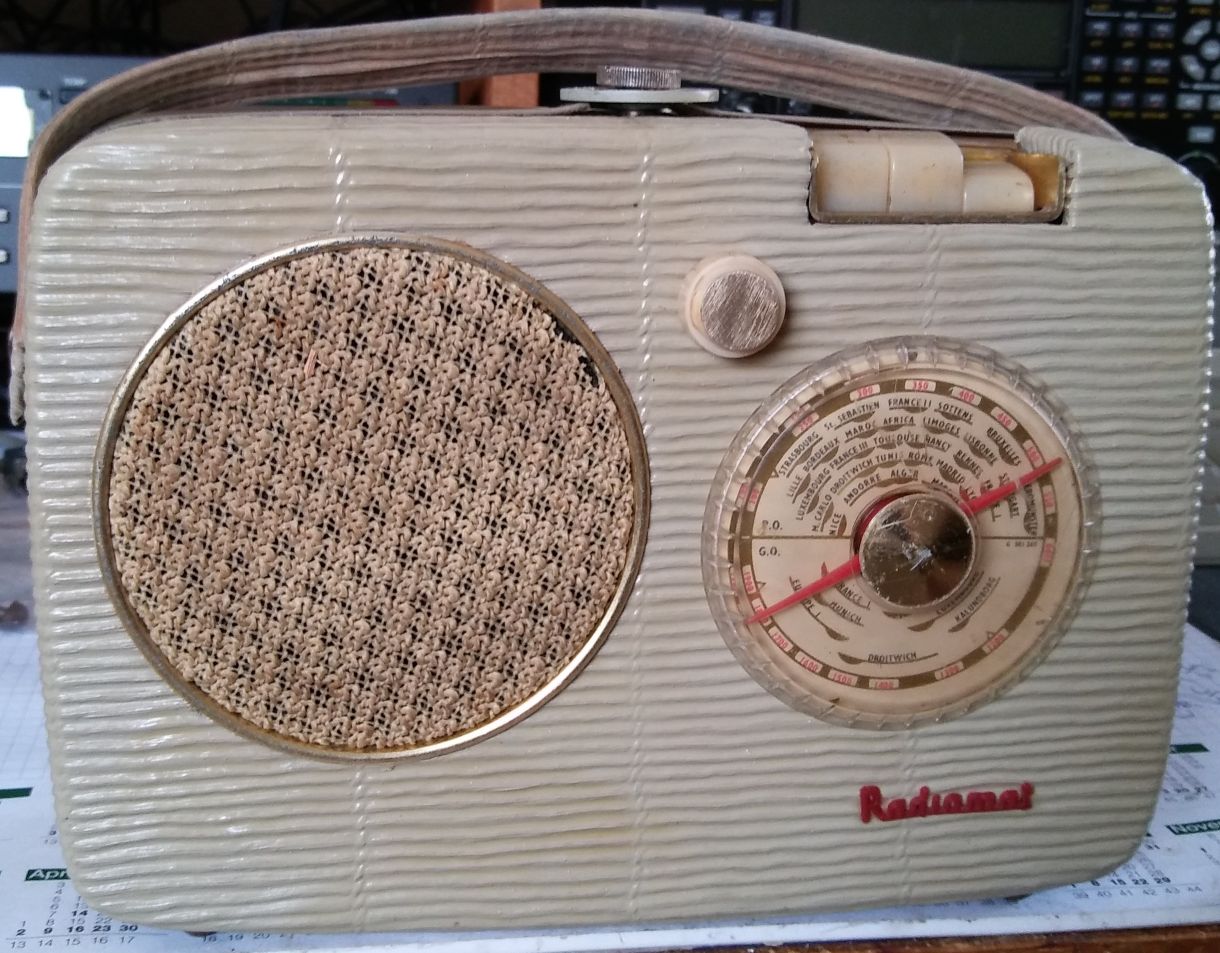

Radiomatic 695 nach der Restauration.jpg Radiomatic 695 nach der Restauration.jpg (233x)

Mime-Type: image/jpeg, 206 kB

joeberesf, wumpus, apollo, Airwaves und regency gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
23.05.18 17:27
wumpus

Administrator

23.05.18 17:27
wumpus

Administrator

Re: Restaurierung eines 6-Transistorradios der ersten Jahre 1958

Hallo Walter,

ich werde das Gerät gern in das Wumpus-Online-Museum aufnehmen. Interessant finde ich die eisenlose Endstufe, die in diesen Jahren noch eine Besonderheit war. Immerhin scheint es aber eine trafogekoppelte Treiberstufe gegeben zu haben.

Auf dem letzten Foto sieht man oben (wo im Gehäuse oben on top das Loch ist) eine Art Knopf ?


Nachtrag: Walter sind die ersten beiden Fotos von Dir ?

https://forum.doctsf.com/t/modele-inconnu/15950

Wenn die von der (obiger Link) gezeigten Seite sind, kann ich sie aus Urheberrechtsgründen leider nicht verwenden und ich müsste sie in diesem Thread auch löschen.


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
Ein Leben ohne Facebook ist möglich und sinnvoll.

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Zuletzt bearbeitet am 23.05.18 19:26

23.05.18 17:36
joeberesf

WGF-Premiumnutzer

23.05.18 17:36
joeberesf

WGF-Premiumnutzer

Re: Restaurierung eines 6-Transistorradios der ersten Jahre 1958

Hallo Walter,

sehr gelungen die Restauration, gefällt mir und dazu ein interessantes Innenleben, welches ich so bei einem Transistorgerät noch nicht gesehen habe. Es zeigt wohl sehr gut die Übergangszeit zwischen dem auslaufenden Röhrenzeitalter und damals moderner Halbleitertechnik. Hier wohl Germanium. Der Aufbau der Teile wie in einem Röhrengerät, es gibt sogar ein kleines Chassis. (Register?) Fehlende Stützpunkte sind mit Lötösen realisiert. Echt interessant.... es gibt sogar noch einen kleinen Luftdrehko.

VG
Joerg

23.05.18 19:04
wumpus

Administrator

23.05.18 19:04
wumpus

Administrator

Re: Restaurierung eines 6-Transistorradios der ersten Jahre 1958

Hallo Joerg,

ähnliche Mischformen gab es u.a. auch von Nordmende:

http://www.welt-der-alten-radios.de/auss...ios-1-1250.html

http://www.welt-der-alten-radios.de/auss...detail-101.html

oder von Grundig:

http://www.welt-der-alten-radios.de/auss...dios-1-100.html


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
Ein Leben ohne Facebook ist möglich und sinnvoll.

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Zuletzt bearbeitet am 23.05.18 19:10

23.05.18 19:45
WalterBar

WGF-Premiumnutzer

23.05.18 19:45
WalterBar

WGF-Premiumnutzer

Re: Restaurierung eines 6-Transistorradios der ersten Jahre 1958

Hallo Rainer, Joerg

die beiden ersten Bilder sind von mir gemacht worden und wurden von GeorgK mit meinem
Einverständnis in dem französischen Forum gepostet, um überhaupt die Identität des
Gerätes zu ermitteln. Immerhin ist es sogar im RM nicht zu finden gewesen!

Ja, das obere Loch hat mich auch beschäftigt. Genau gegenüber dieses Loches befindet
sich im Gerätechassis in einem Abstand von 4cm ein 8mm-Loch und Abdruckspuren einer
grossen Zahnscheibe. So bin ich der Meinung, dass es sich nur um eine mechanische
Stabilisierung handeln muss. Das Chassis ist nämlich am unteren Rand nur mit 2 Holzschrauben
und in der Mitte mit einer M3-Mutter auf einer langen Gewindestange befestigt, in die die
grosse Verschluss-Mutter auf der Gehäuserückseite auch eingedreht wird.

Man beachte auch die kleine Bassreflexöffnung auf der Rückseite. Der Rundlautsprecher
von 10cm Durchmesser verleit dem Gerät eine sehr angenehme Audioqualität. Von 6 Germanium-
Transistoren und einer Ferritantenne darf man natürlich nicht die Empfindlichkeit der
20 Jahre jüngeren Transistorgeräte erwarten.

Die Lötösenleisten sind ohne jegliche Abstandhalter auf das Weissblech geschraubt oder
genietet worden. Wo eine Isolation notwendig ist, waren Glimmerscheiben montiert.
Eine fehlte allerdings und ich musste mit Isolierband aushelfen. Es war eine insgesamt
schwierige Reparatur.



Gruss
Walter

Nachtrag: Die Stromaufnahme ist übrigens 10mA bei 9V - traumhaft!

Datei-Anhänge

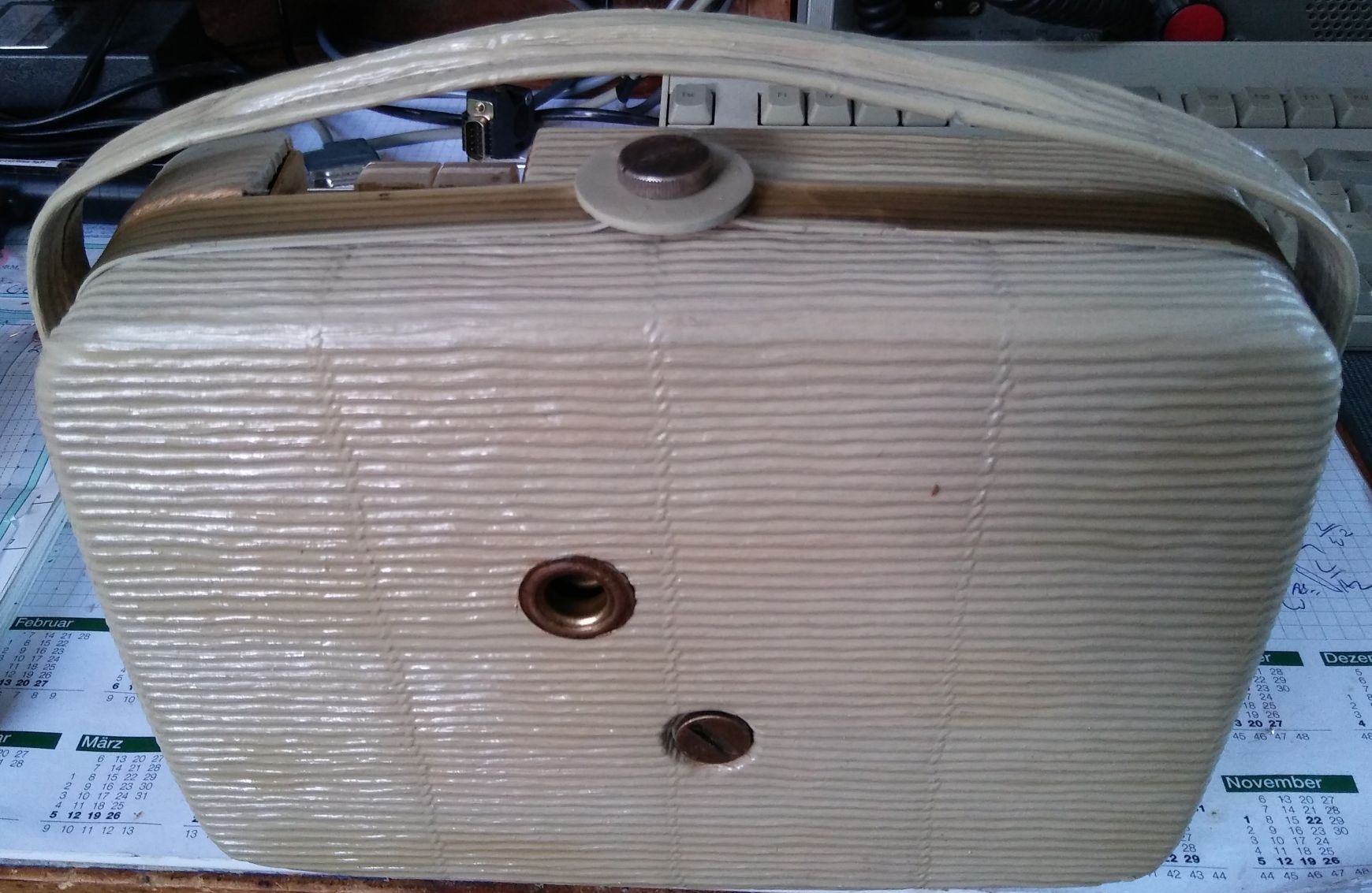

Radiomatic 695 - Rückseite.jpg Radiomatic 695 - Rückseite.jpg (222x)
