Rohde&Schwarz EK07
  •
 1 2 3
 1 2 3
28.12.22 17:21
Martin.M

WGF-Premiumnutzer

28.12.22 17:21
Martin.M

WGF-Premiumnutzer

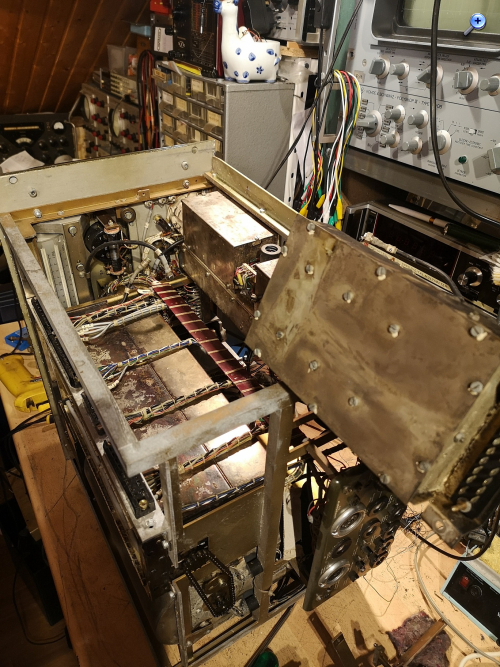

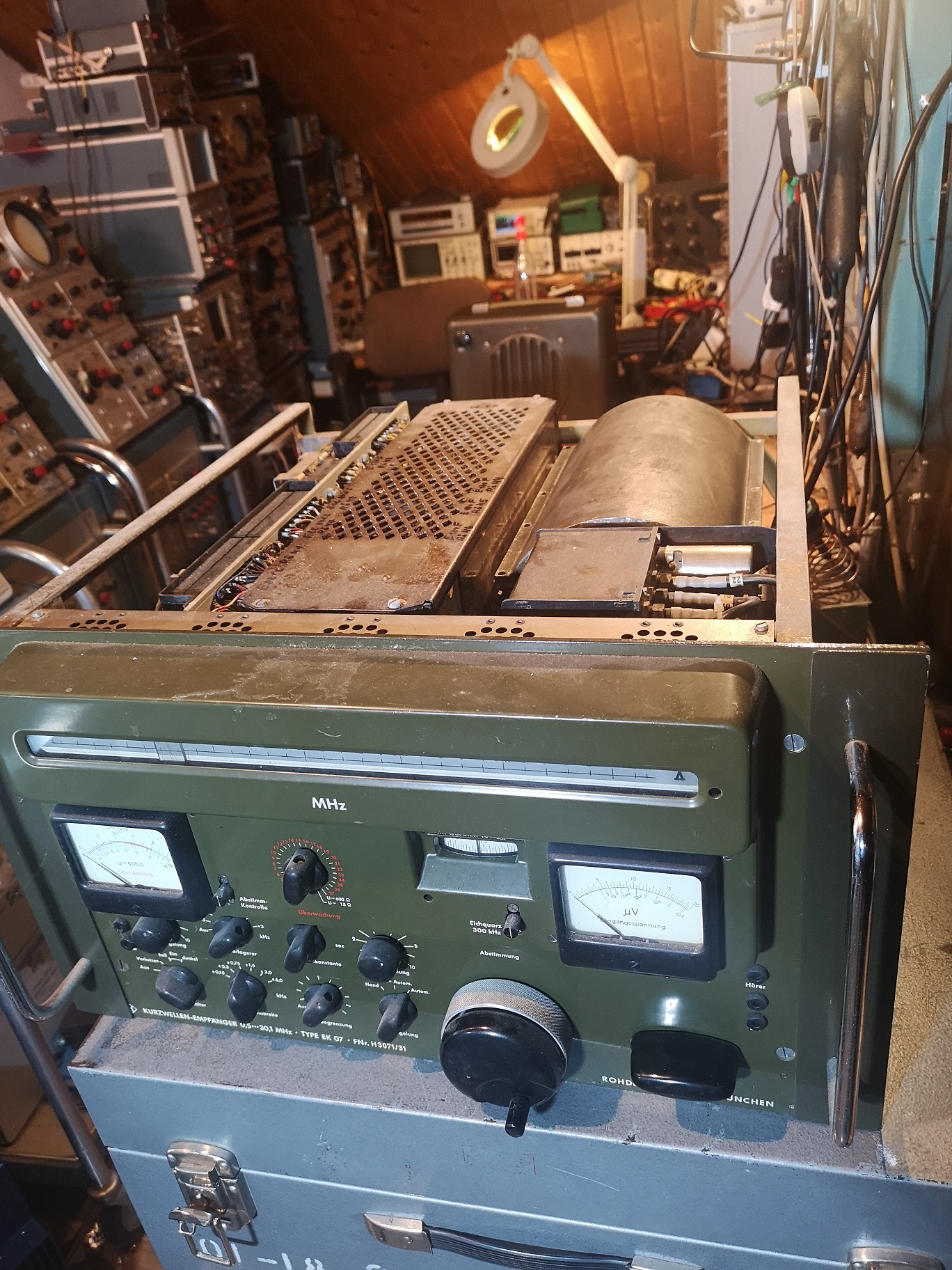

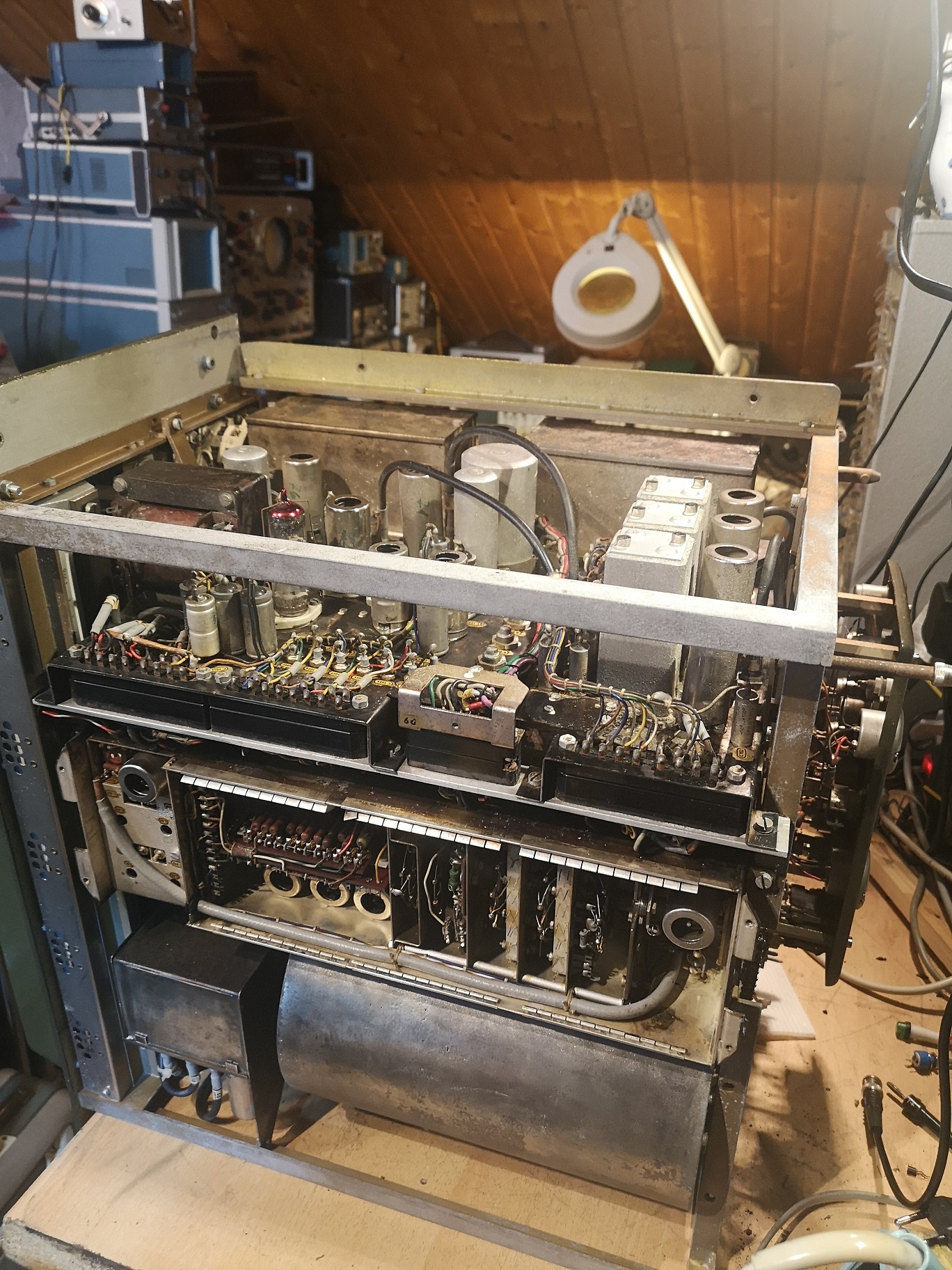

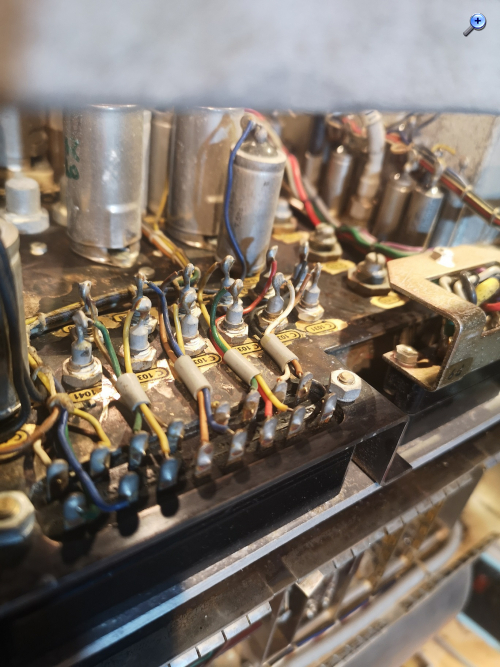

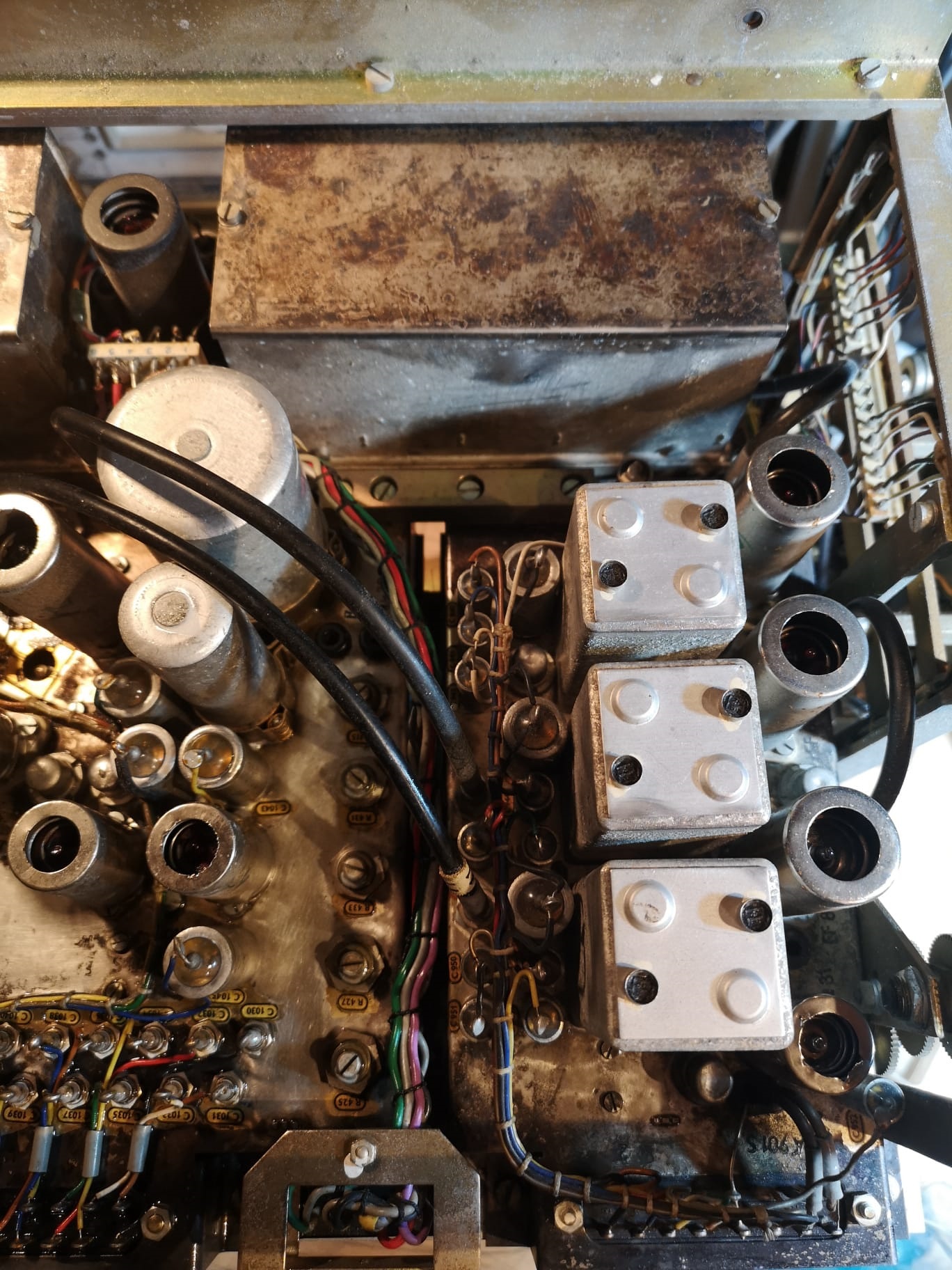

Rohde&Schwarz EK07

EK07 ohne D, Bj1959
nato oliv, als Einschub ohne Umgehäuse.
Zustand: Es sieht schlimm aus. Der wurde wohl feucht gelagert.
Funktionstest: NEIN.

los gehts







Das kann ziemlich krass werden. Restauration.

lG Martin

Datei-Anhänge
34.jpg 34.jpg (54x)

Mime-Type: image/jpeg, 904 kB

38.jpg 38.jpg (57x)

Mime-Type: image/jpeg, 900 kB

37.jpg 37.jpg (57x)

Mime-Type: image/jpeg, 694 kB

WoHo, Debo, wumpus und Oldtimer_OM gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
28.12.22 20:00
Martin.M

WGF-Premiumnutzer

28.12.22 20:00
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

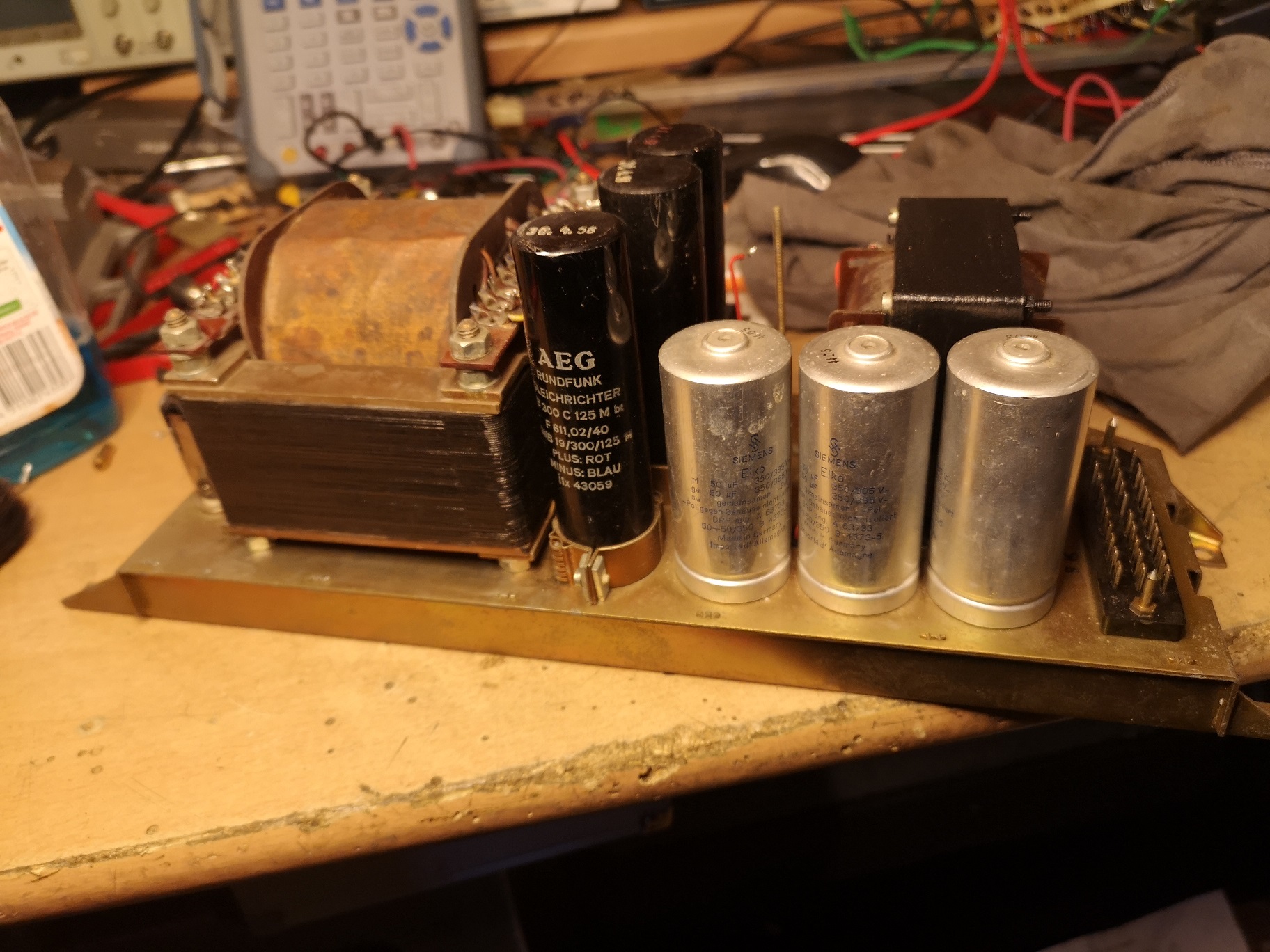

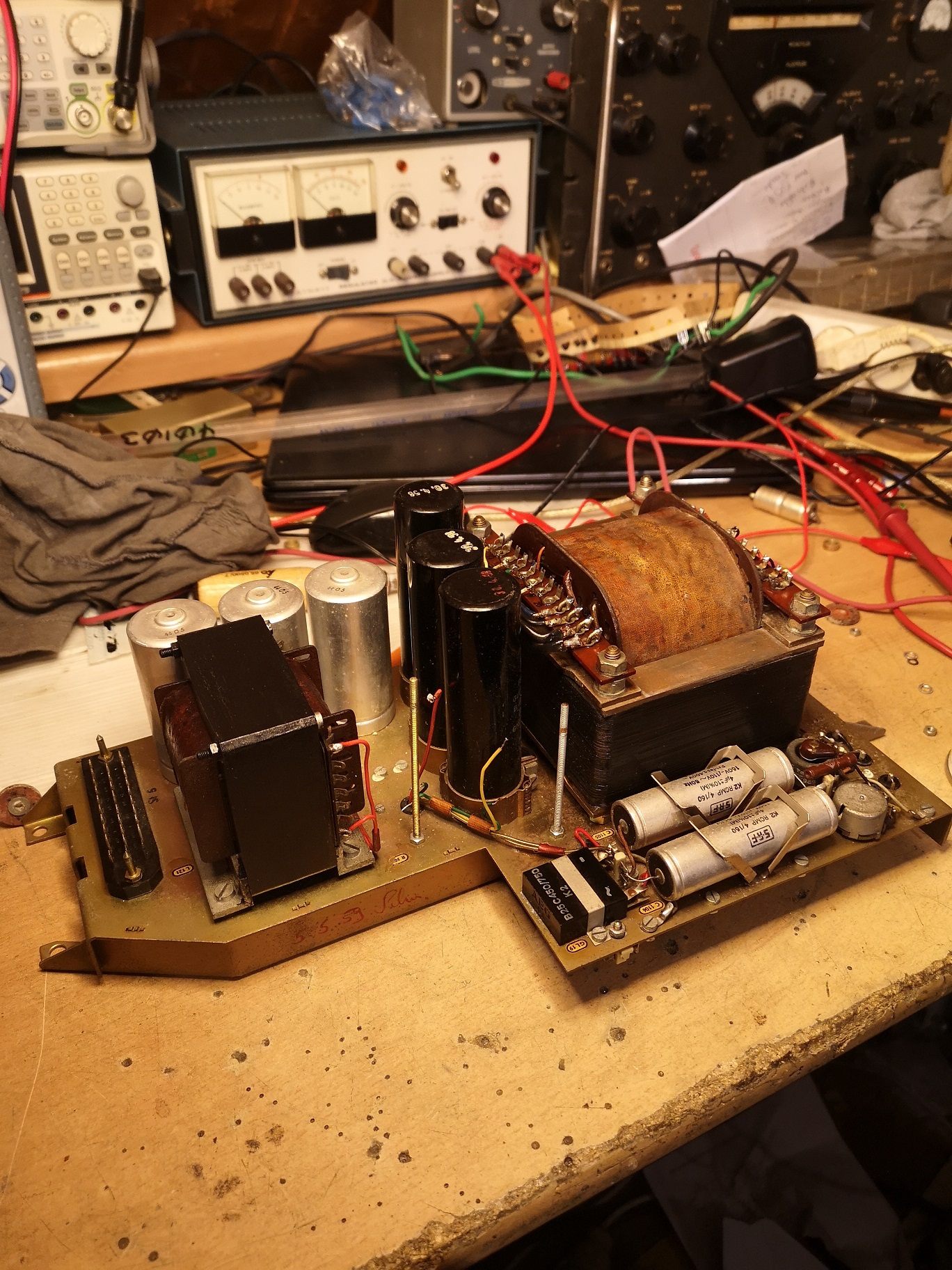

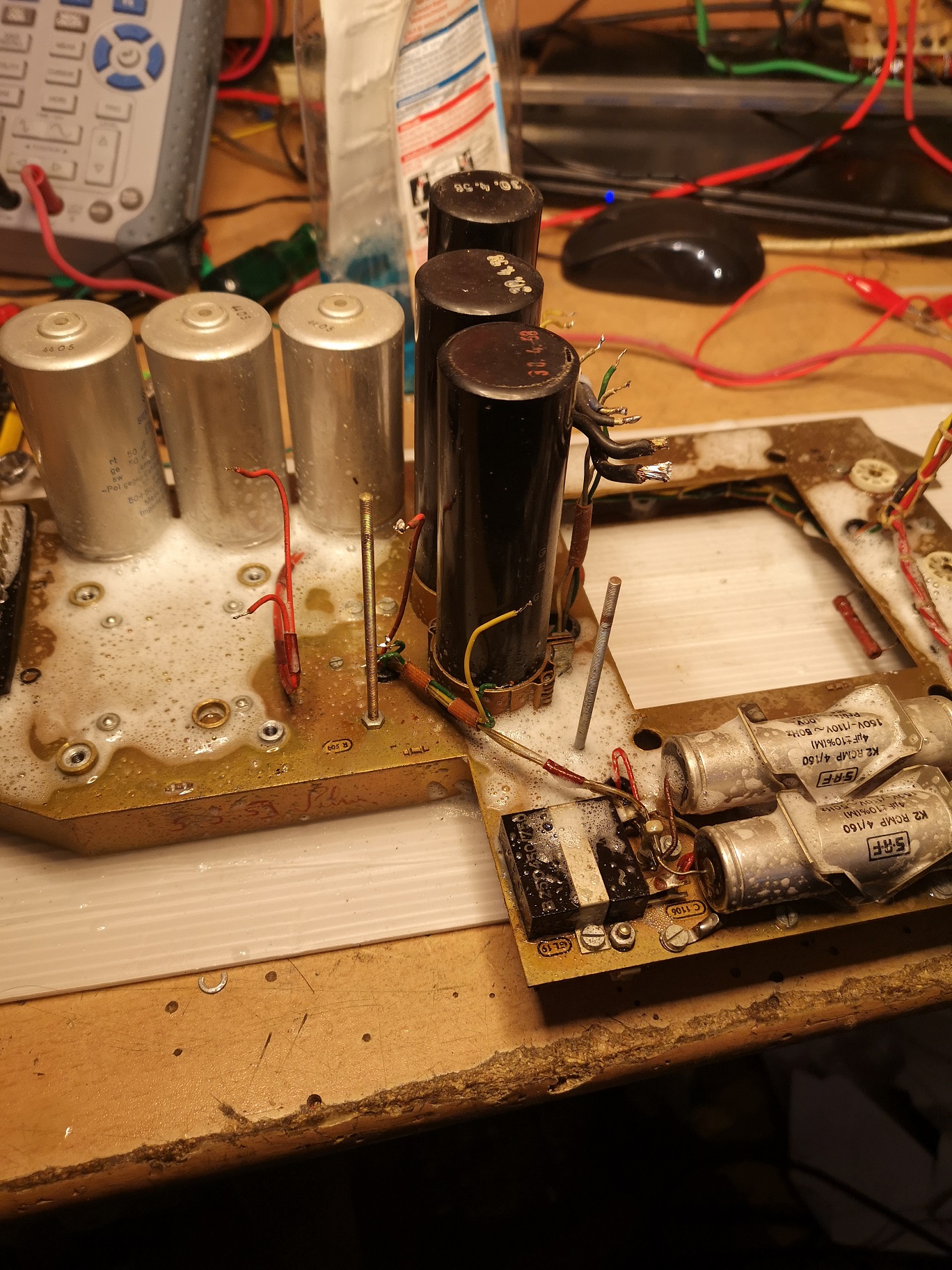

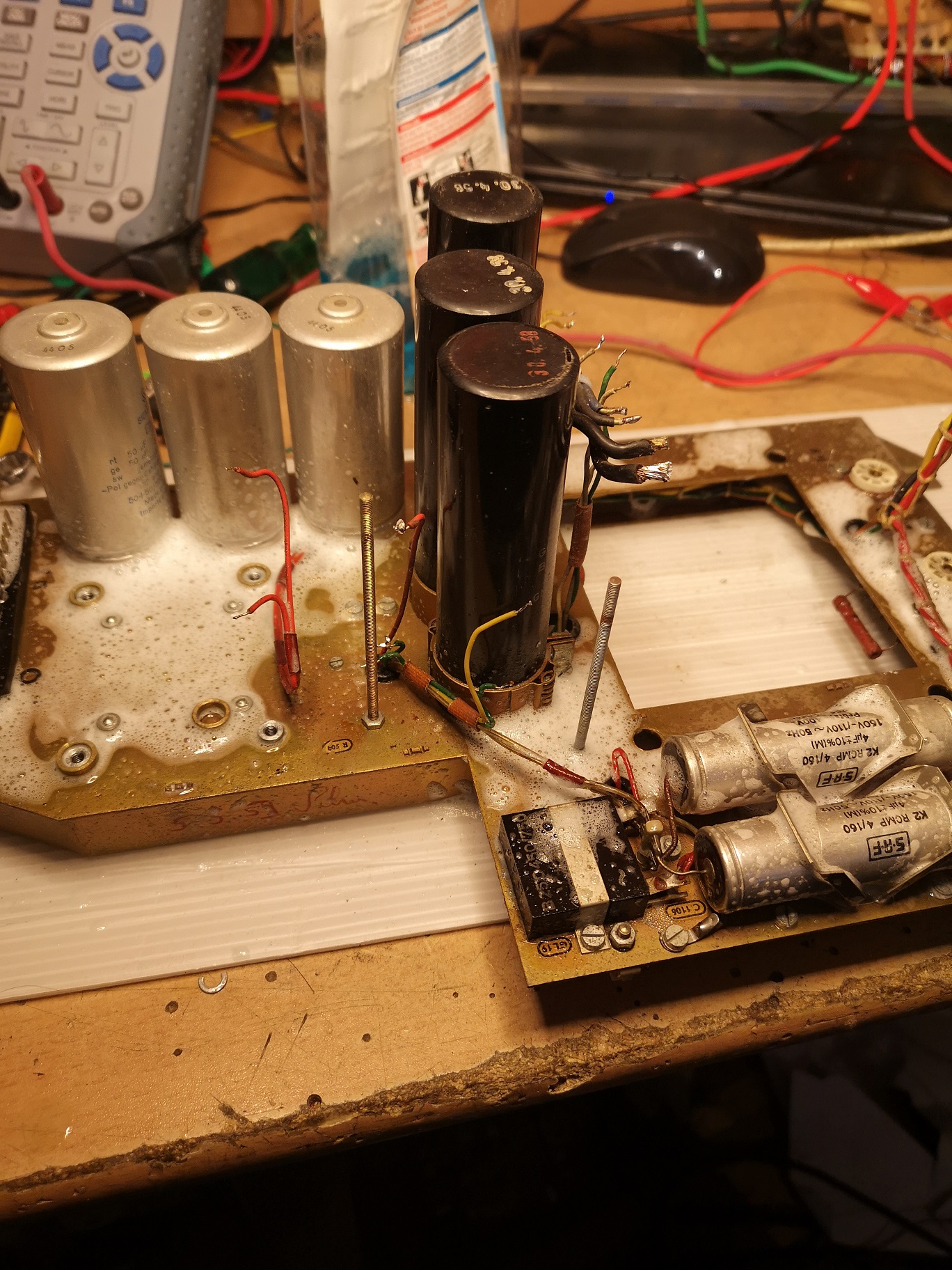

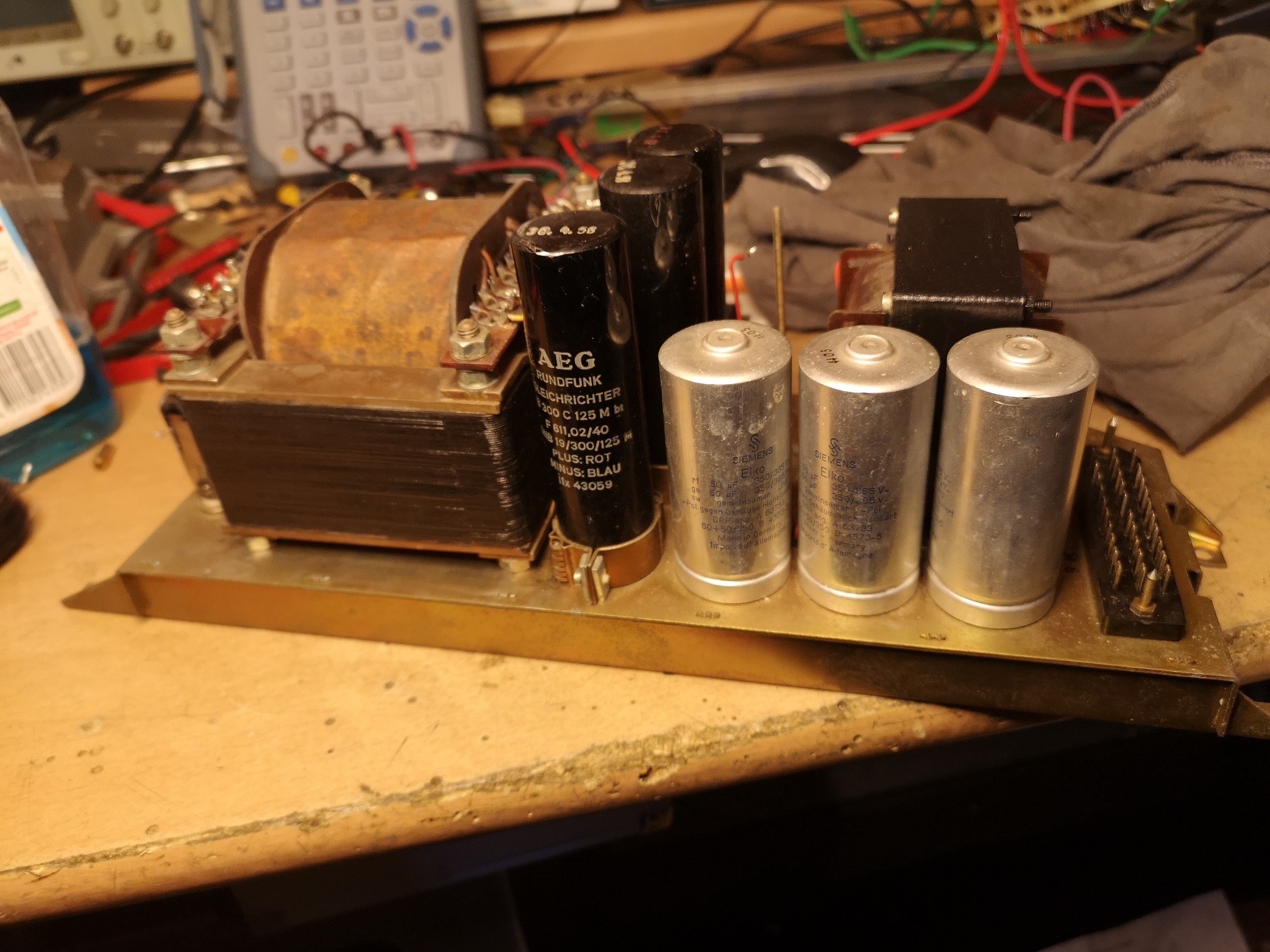

als erstes wurde das Netzteil gezogen.

- Reinigen -

- die 4 axialen Elkos wurden ersetzt, die waren hinüber

- die 3 Topfelkos wurden formiert, und stundenlang mit 350V betrieben, alles ist gut. Sie haben Nennkapazität +10%

- Der Trafo und die Drossel wurden ausgebaut, die Blechpakete nachlackiert.

- Die beiden Stabis wurden geprüft. Die Asbestscheiben auf den Drahtwiderständen wurden ersetzt gegen Epoxy.

Zusammenbau.











lG Martin

Zuletzt bearbeitet am 28.12.22 20:05

Datei-Anhänge
11.jpg 11.jpg (51x)

Mime-Type: image/jpeg, 798 kB

13.jpg 13.jpg (51x)

Mime-Type: image/jpeg, 615 kB

14.jpg 14.jpg (55x)

Mime-Type: image/jpeg, 909 kB

28.12.22 20:15
Martin.M

WGF-Premiumnutzer

28.12.22 20:15
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

hallo zusammen.

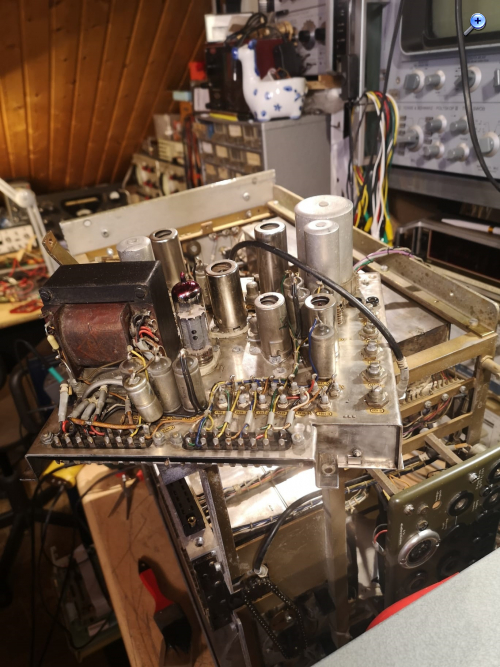

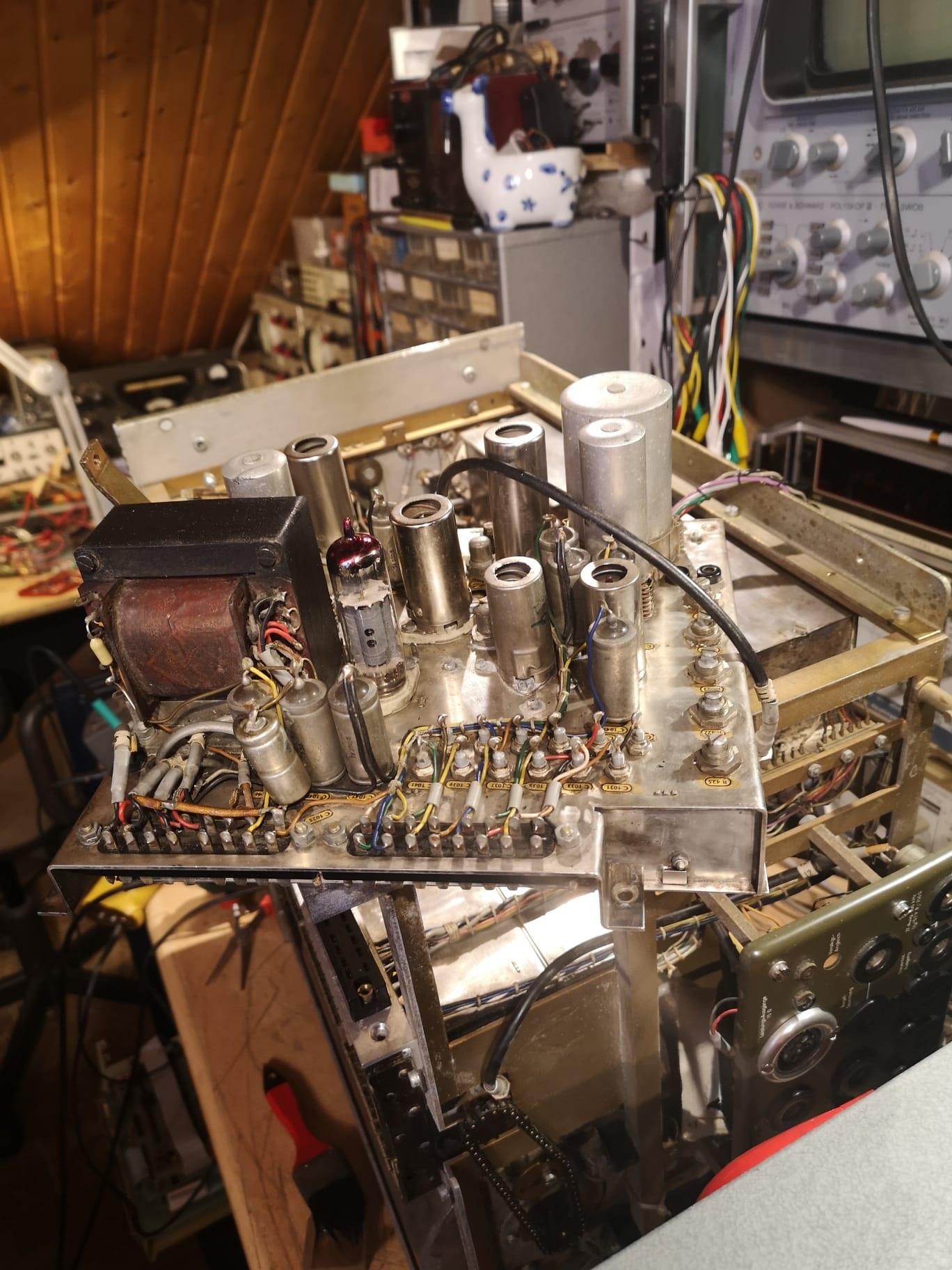

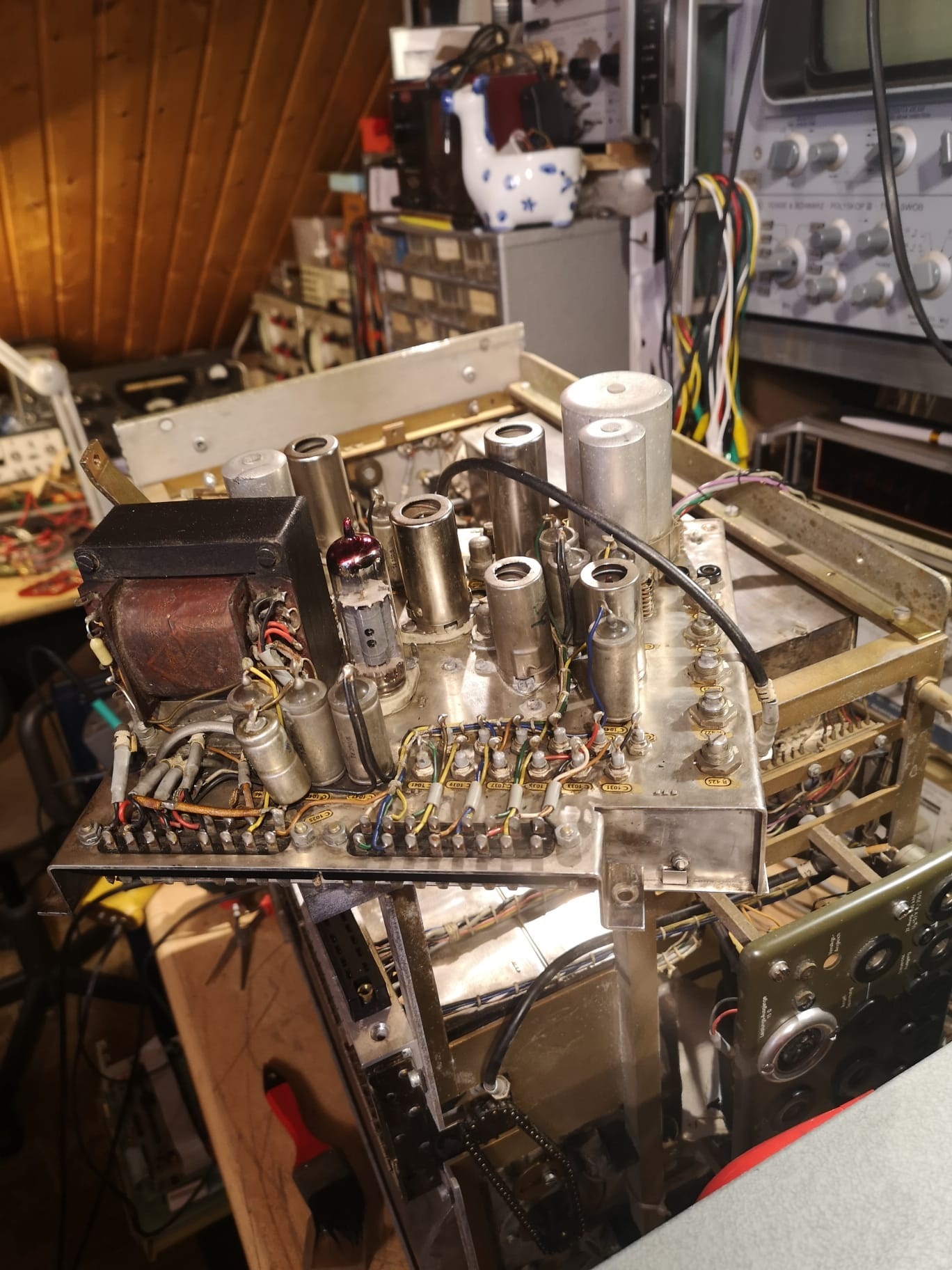

die beiden Teilchassis "NF + BFO " sowie das danebensitzende ZF wurden ausgebaut.

- Reinigen sogut es geht

- Röhren prüfen

- alle Kondensatoren prüfen. Großes Dilemma bei allen EROID im NF Chassis: außerirdische Abweichungen von der Nennkapazität. Somit kommen die alle raus und frische rein. Ebenso: der Kathodenelko der EL84 sowie der 100/40 in dem Papprohr und der 4/350 auf der Oberseite.



lG Martin

Datei-Anhänge
27.jpg 27.jpg (54x)

Mime-Type: image/jpeg, 1.042 kB

29.12.22 18:56
Martin.M

WGF-Premiumnutzer

29.12.22 18:56
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

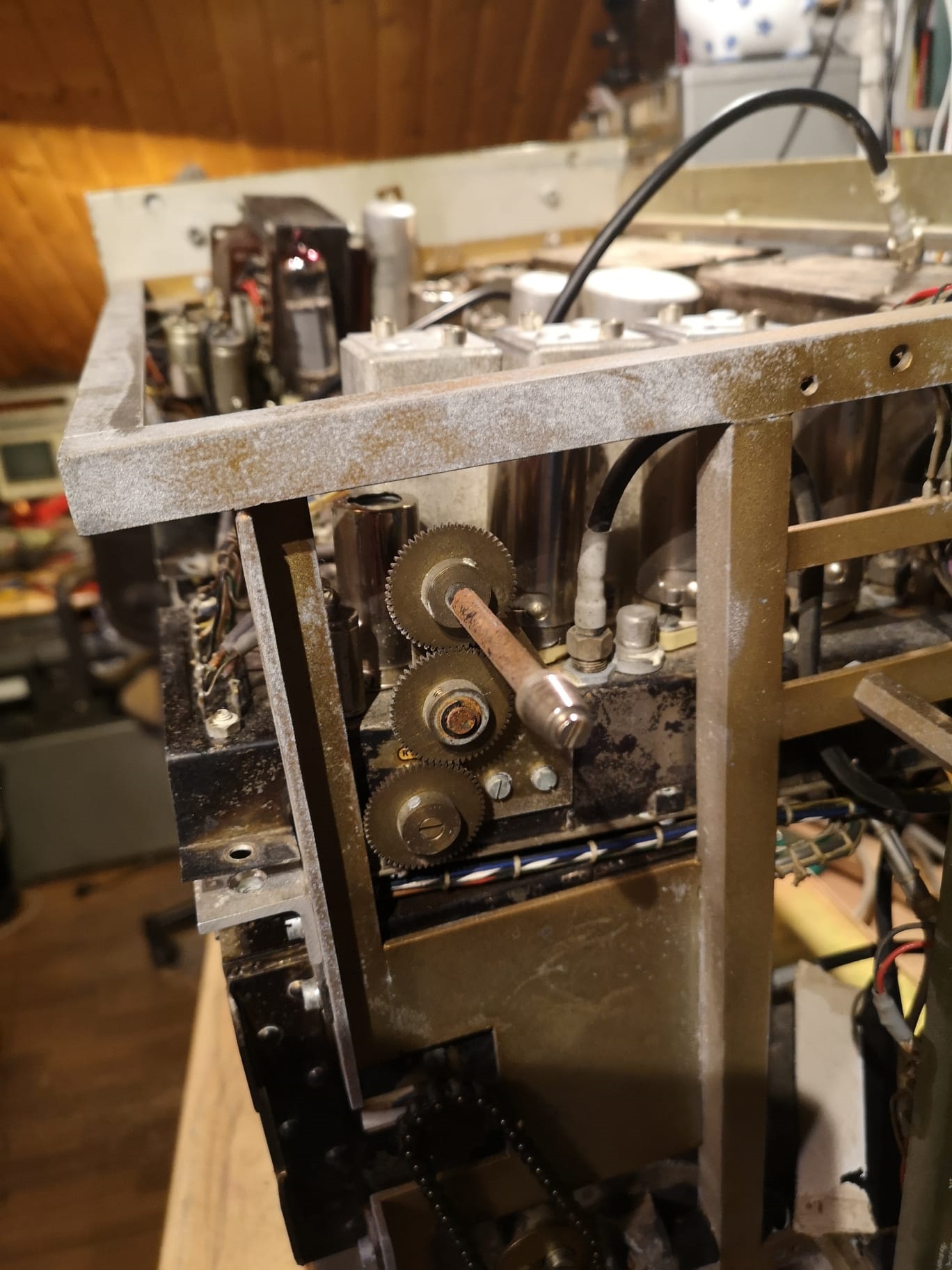

hallo zusammen, weiter gehts: Komponenten.



wie gehabt:

- Reinigung
- Röhren prüfen
- Elkos und ggf. Wickelkondensatoren prüfen / wenn nötig ersetzen.



-----------------------------------------------------------------------------------
man könnte das noch lang fortsetzen, Vorher/Nachher Bilder. Ich nehm hier eine Abkürzung.
-----------------------------------------------------------------------------------



lG Martin

Zuletzt bearbeitet am 29.12.22 19:26

Datei-Anhänge
39.jpg 39.jpg (54x)

Mime-Type: image/jpeg, 590 kB

41.jpg 41.jpg (56x)

Mime-Type: image/jpeg, 377 kB

42.jpg 42.jpg (59x)

Mime-Type: image/jpeg, 485 kB

29.12.22 19:31
Martin.M

WGF-Premiumnutzer

29.12.22 19:31
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

hallo zusammen.

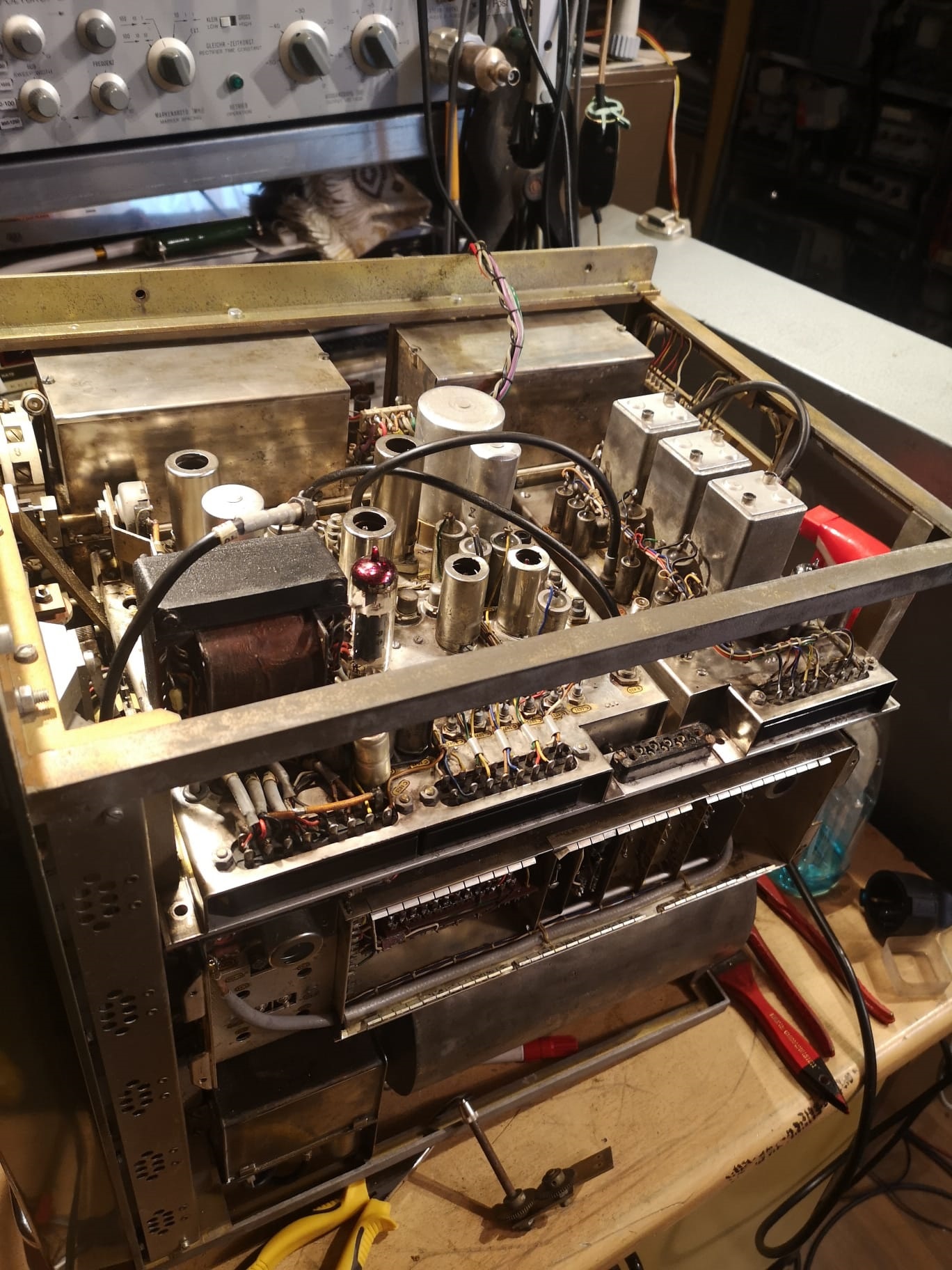

Montage der Seite Links, und Oben.



Stand: nach ca 20 Stunden. man sieht schon Veränderungen.

Bislang erneuert:
Im Netzteil: alle 4 Axialelkos 100/40
Im Teilchassis "NF+BFO" : 4x = alle EROID 0,1µF da deren Kapazität das doppelte und mehrfache der 100nF betrug. = Müll.
Elko 50/16 = Kathodenelko der EL84
Elko 100/40 die Axialtype im Papprohr
Elko 4/350 oben, außen
Röhren ECC801s, 2x

lG Martin

Zuletzt bearbeitet am 30.12.22 06:51

Datei-Anhänge
43.jpg 43.jpg (58x)

Mime-Type: image/jpeg, 531 kB

30.12.22 18:50
Martin.M

WGF-Premiumnutzer

30.12.22 18:50
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

hallo zusammen,
der Bastelspaß steigt weiter an.
DAU, dümmste anzunehmende Unannehmlickeit = Kein Durchgang vom Netzanschluss zum Trafo...
Und weil die Leute aus München richtige Freaks sind gibts eine gut gepanzerte Netzfilterbox mit interessantem Inhalt.
Also ausbauen und durchgangsprüfen bis zum aha..

lG Martin

30.12.22 19:29
Martin.M

WGF-Premiumnutzer

30.12.22 19:29
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

hallo Jens ,

nein, leider ist das nicht die Ursache
bin grad dabei es herauszufinden..
lG Martin

31.12.22 08:42
Martin.M

WGF-Premiumnutzer

31.12.22 08:42
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

hallo zusammen.

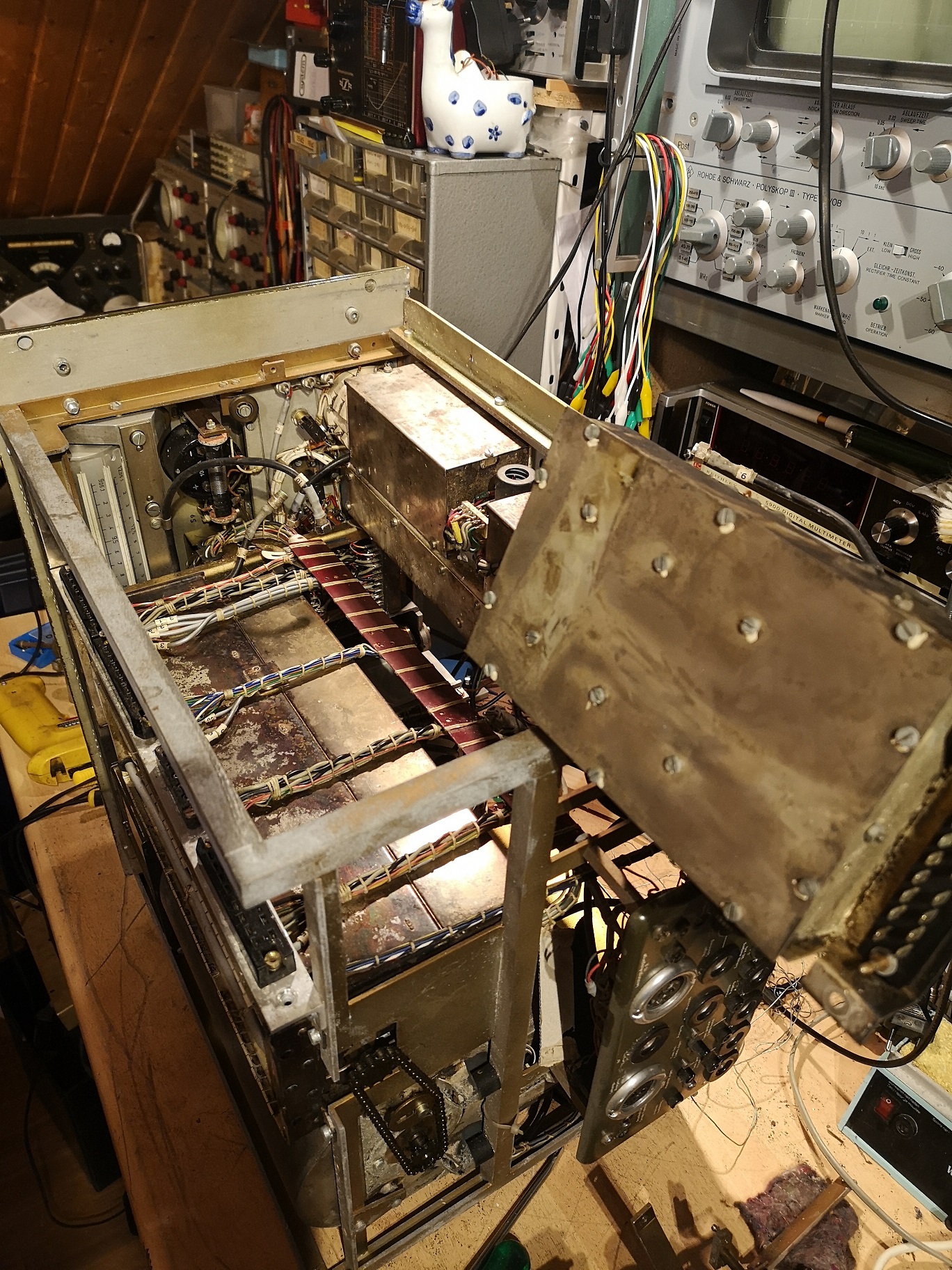

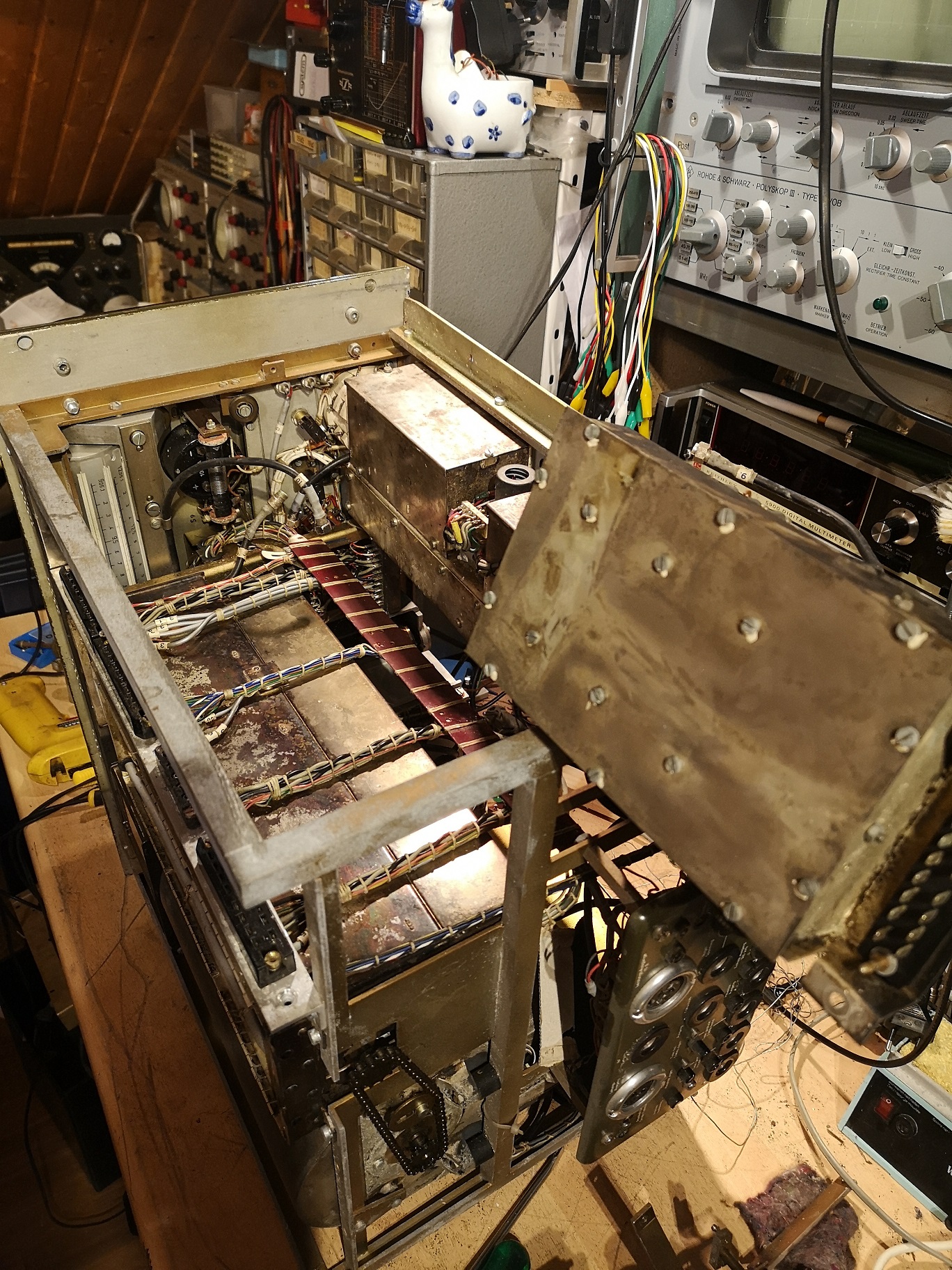

- schwarz vergessen anzulöten -



und weiter gehts

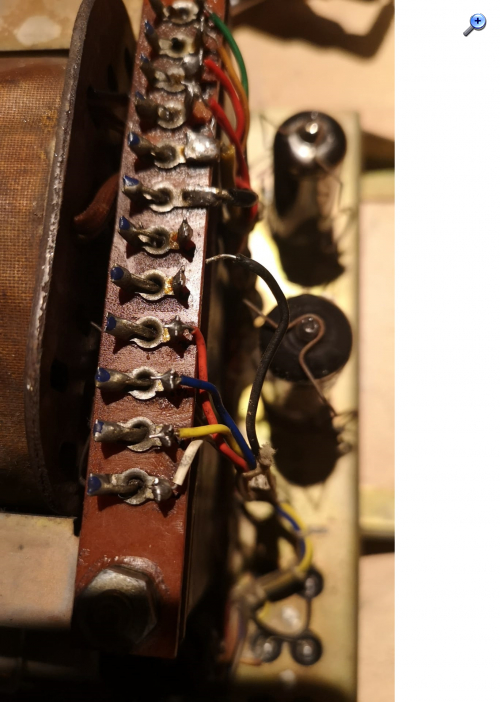

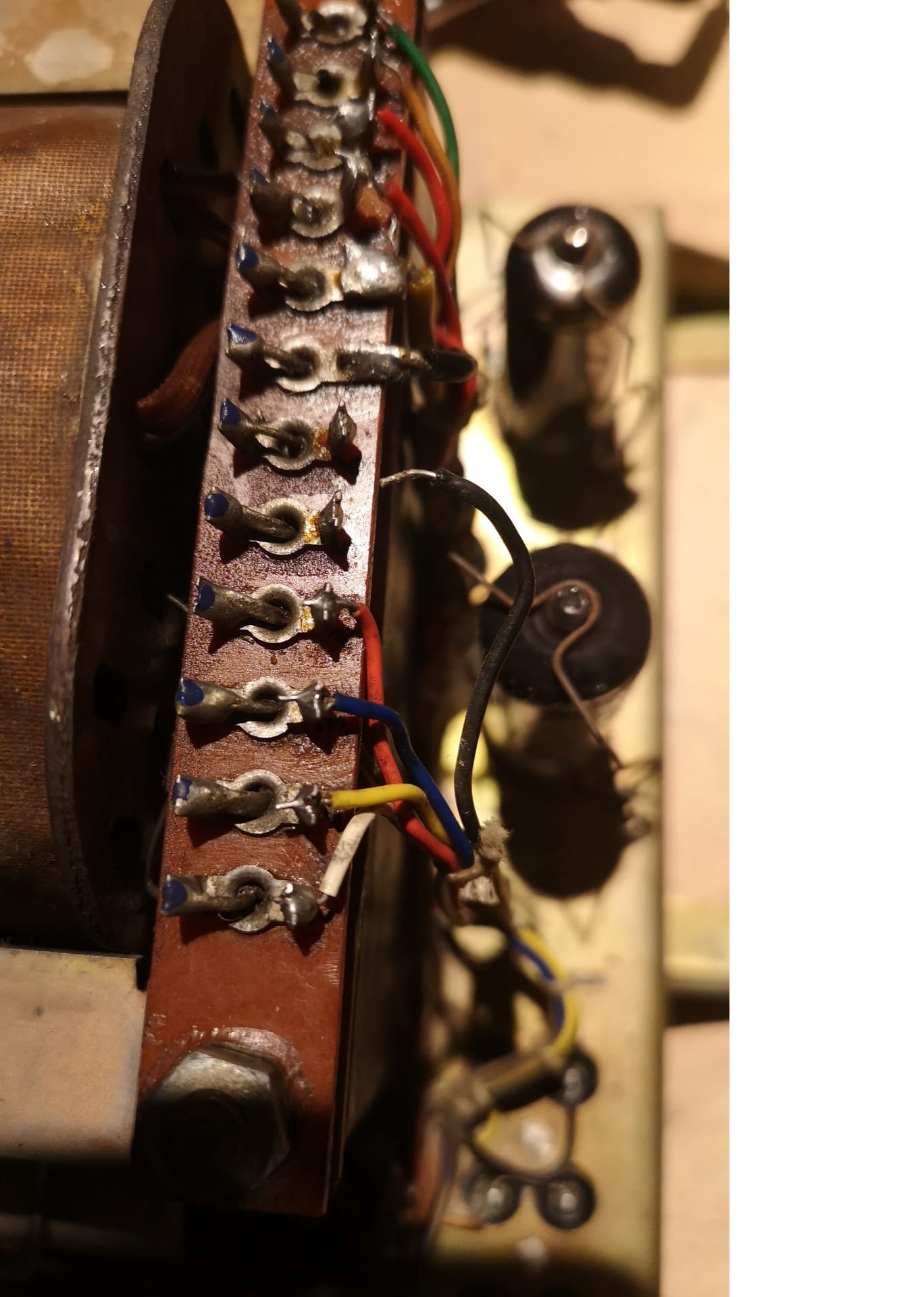

So am Rande erwähnt: wer solche Sachen macht wie Trafos auszubauen ist sehr gut beraten vorher detailierte Bilder davon zu machen was wo angelötet ist. Das hilft nichtnur beim Wiedereinbau, es kann später auch anderen helfen die genau das nicht fotografiert haben.
Wer solche Details benötigt kann mich gern danach fragen. Ich publizier nicht alles weil es einfach vielzuviel wäre.

lG Martin

Zuletzt bearbeitet am 31.12.22 08:58

Datei-Anhänge
44.jpg 44.jpg (53x)

Mime-Type: image/jpeg, 338 kB

01.01.23 11:32
Martin.M

WGF-Premiumnutzer

01.01.23 11:32
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

hallo zusammen.

es gelang nach einigem Hin und Her das Gerät einzuschalten.
Es kämpft mit zerstörten Kondensatoren, das wird eine längere Geschichte bis die gefunden und erneuert sind.
Der Gradeausgleichrichter für die 150V ist hinüber.

Und in der Netzfilterkiste hat es ordentlich gescheppert (ERO)

lG Martin

01.01.23 19:25
Martin.M

WGF-Premiumnutzer

01.01.23 19:25
Martin.M

WGF-Premiumnutzer

Re: Rohde&Schwarz EK07

ja, so macht das Basteln deutlich mehr Spass.
Dass so ein Brocken nicht in drei Tagen fertigwird ist völlig normal. Ich hab die Geduld mich um alles zu kümmern.
Jetzt kommt die leidige Sache mit den Kondensatoren. Die sind einfach überall.
Das Radio hat alle Röhren Topform, geprüft mit dem Neuberger. Elkos wurden teilweise erneuert. Es bleiben noch: Wickelkondensatoren, genau da siehts nicht so dolle aus momentan :-)

lG Martin

Zuletzt bearbeitet am 01.01.23 19:28
