Nora Radio VE301dyn

Hallo Zusammen,

habe aktuell das o.g. Gerät auf dem Tisch, welches bei mir wohl die ein oder andere Frage aufwirft.

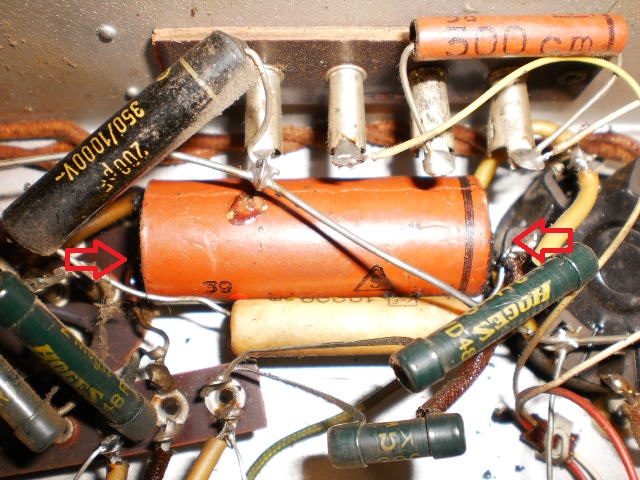

So ist ein Kondensator mit 4 Anschlüssen verbaut, im Bild mit Pfeilen gekennzeichnet:



Durch was genau wäre dieser zu ersetzen?

Außerdem habe ich so meine Probleme mit der alten Angabe "cm"
Hierbei wäre ich für einen Tipp zur Umrechnung dankbar.


Liebe Grüße
Dirk

Datei-Anhänge
P4220052.JPG P4220052.JPG (353x)

Mime-Type: image/jpeg, 137 kB

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
22.04.11 14:32
joeberesf

WGF-Premiumnutzer

22.04.11 14:32
joeberesf

WGF-Premiumnutzer

Re: Nora Radio VE301dyn

Hallo Dirk,

genial diese alten Bezeichnungen. 1 cm entspricht 1,1pF.

Gruß

Joe

22.04.11 19:37
wumpus

Administrator

22.04.11 19:37
wumpus

Administrator

Re: Nora Radio VE301dyn

Hallo zusammen,

Wumpus-Kompendium hilft auch hier:
http://www.oldradioworld.de/hints-reparaturen.htm#75

Gruß von Haus zu Haus Rainer (Forum-Betreiber)

Rettet den analogen deutschen AM / FM - Rundfunk!:
www.rettet-unsere-radios.de

23.04.11 08:02
Iceman1968

WGF-Nutzer Stufe 3

23.04.11 08:02
Iceman1968

WGF-Nutzer Stufe 3

Re: Nora Radio VE301dyn

Hallo Zusammen,

dann mit in in Bezug auf die "cm" - Angabe ja schonmal schlauer, Danke.

Bleibt noch die Frage nach dem Kondensator auf dem Foto offen.



Liebe Grüße
Dirk

23.04.11 08:56
Wolle

WGF-Premiumnutzer

23.04.11 08:56
Wolle

WGF-Premiumnutzer

Re: Nora Radio VE301dyn

Hallo Dirk.

Der Kondensator ist eine Kombination mit 0,2µF, 0,1µF und 0,1µF. Die Spannungsfestigkeit liegt bei 175 Volt. Der Einkaufspreis liegt bei 0,65 RM. Leider weiß ich nicht, wo sich die Bauteilapotheke heute befindet.

0,2 µF zum Schirmgitter AF7.
0,1 µF zum Schirmgitter der RES164
0,1 µF zur Siebung der negativen Gittervorspannung RES164 an den Widerständen 200 kOhm und 2 MOhm.
Der gemeinsame Anschluß ist Masse.

Ein frohes Osterfest und viele Grüße.
Wolle

Zuletzt bearbeitet am 23.04.11 09:13

23.04.11 09:01
puntomane

WGF-Premiumnutzer

23.04.11 09:01
puntomane

WGF-Premiumnutzer

Re: Nora Radio VE301dyn

hallo dirk,
vermutlich beinhaltet diese hülle zwei kondensatoren oder es ist eine geschirmte ausführung mit masseanschlüssen, das zutreffende sollte auf dem gehäuse aufgedruckt sein. ein doppelkondensator findet oft im netzeingang und die geschimte ausführung im hochohmigem gittereigang verwendung
frohe ostern und bedenke, auch netzspannungslose radio gehäuse sind gute ostereier verstecke!
harry

23.04.11 11:38
Roeki59

WGF-Nutzer Stufe 2

23.04.11 11:38
Roeki59

WGF-Nutzer Stufe 2

Re: Nora Radio VE301dyn

Hallo!

Mit dem Dreifach-Kondensator hat Wolfgang (Wolle) schon die richtige Antwort geliefert und die Anschlußpunkte erläutert. In dieser Form gibt es Diesen nicht mehr. Das geht auch mit drei Einzel-Kondensatoren (Werte sind genannt). Wenn es gut geht, passen die eventuell sogar in die alte Hülse (vorher aushölen).

MfG Volkmar

Alle Stufen schwingen, nur der Oszillator nicht !

23.04.11 13:06
Iceman1968

WGF-Nutzer Stufe 3

23.04.11 13:06
Iceman1968

WGF-Nutzer Stufe 3

Re: Nora Radio VE301dyn

Hallo Zusammen,

danke für die ausführliche Info, damit komme ich dann ja erstmal weiter.


Schöne Feiertage und liebe Grüße
Dirk

23.04.11 13:48
nobbyrad58

WGF-Premiumnutzer

23.04.11 13:48
nobbyrad58

WGF-Premiumnutzer

Re: Nora Radio VE301dyn

Hallo Zusammen !

Nur wegen der Vollständigkeit: Die Induktivität der Spulen wurde früher auch oft in cm angegeben. 1Hy = 1 000 000 000 cm. Abstimmspulen für den Rundfunkbereich liegen in der Größenordnung von 50 000 bis 60 000 cm.

MFG Nobby

23.04.11 15:44
roehrenfreak

nicht registriert

23.04.11 15:44
roehrenfreak

nicht registriert

Re: Nora Radio VE301dyn

Roeki59:
Hallo!

Mit dem Dreifach-Kondensator hat Wolfgang (Wolle) schon die richtige Antwort geliefert und die Anschlußpunkte erläutert. In dieser Form gibt es Diesen nicht mehr. Das geht auch mit drei Einzel-Kondensatoren (Werte sind genannt). Wenn es gut geht, passen die eventuell sogar in die alte Hülse (vorher aushölen).

MfG Volkmar

Alle Stufen schwingen, nur der Oszillator nicht !

Hallo Volkmar,

aus meiner Erfahrung passen Kondis moderner Bauart gut in die alten Hüllen - auch bei den Mehrfach-C's. Mit Klopapier oder Watte die Zwischenräume bis etwa 1-2mm unter dem Hüllenrand verfüllen und dann die aufgefangene alte Vergussmasse heiß verflüssigen und die Enden damit zugiessen. Letzteres aber bitte draussen, weil man sonst den Zorn des guten Hausgeistes auf sich zieht !

Freundliche Grüsse,
Jürgen rf

Erzähle es mir – und ich werde es vergessen.
Zeige es mir – und ich werde mich erinnern.
Lass es mich tun - und ich werde es behalten.

(Konfuzius)
