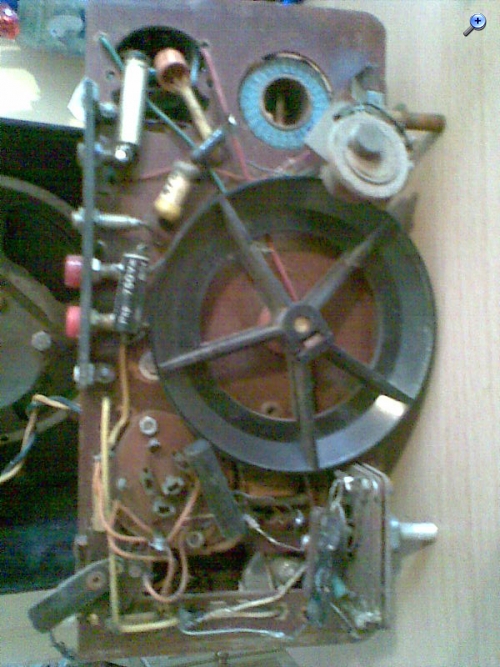

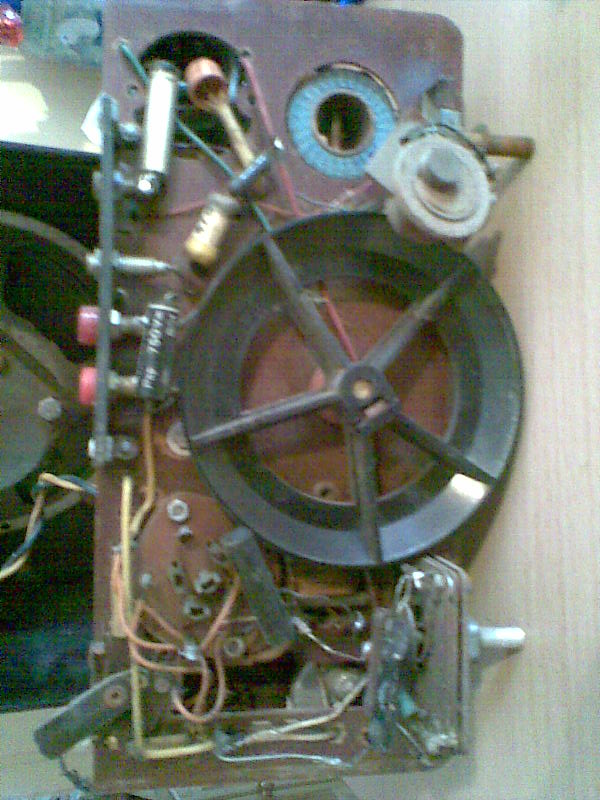

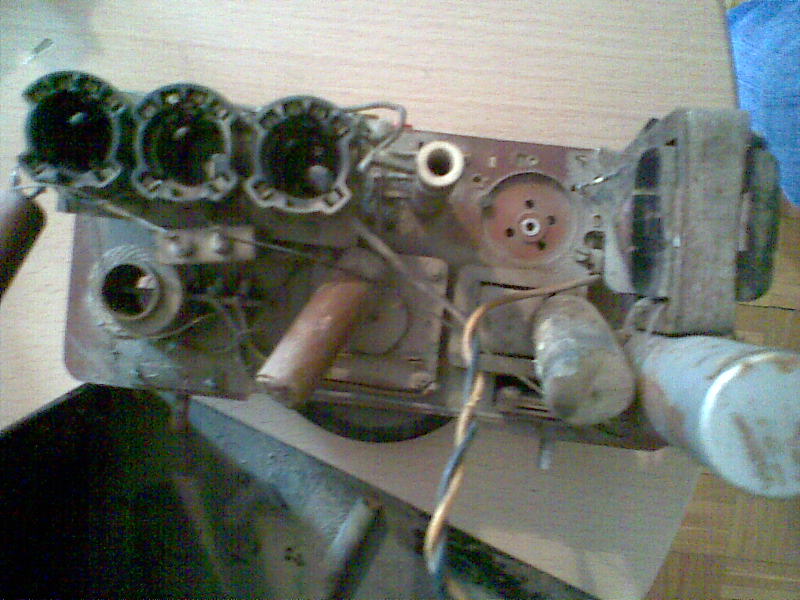

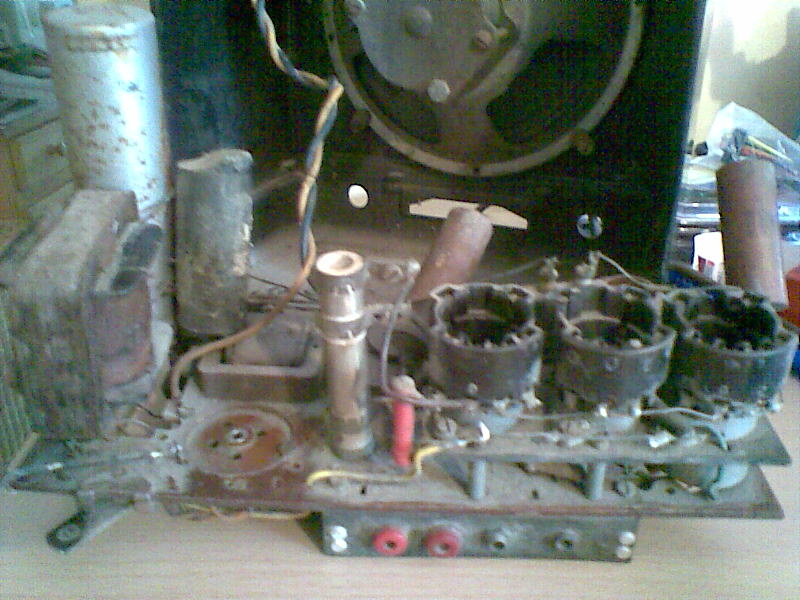

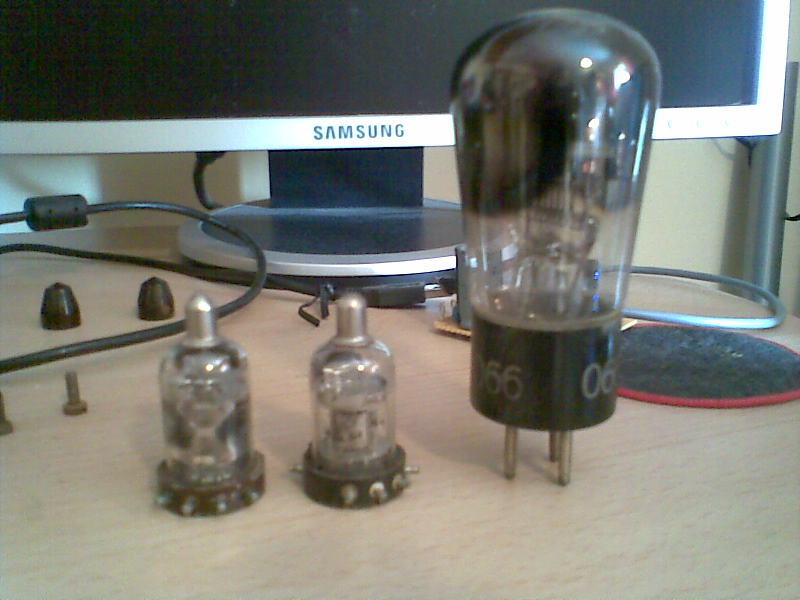

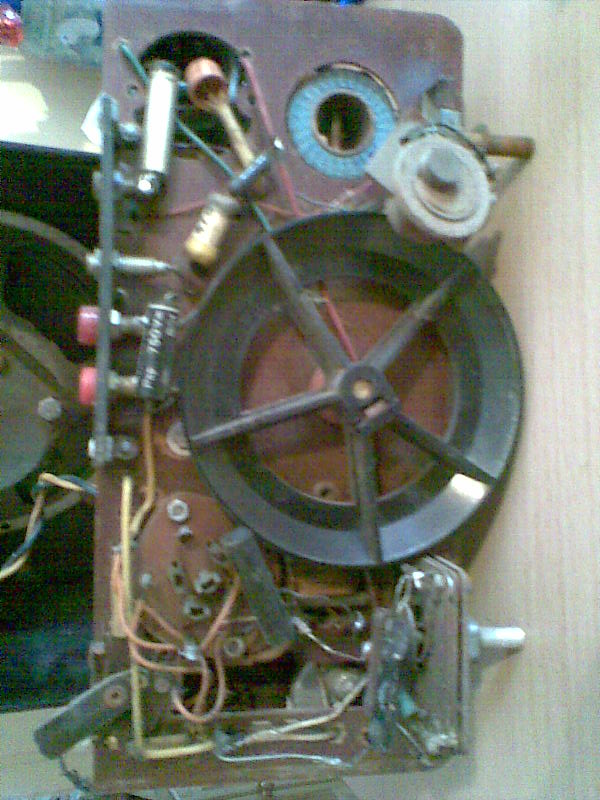

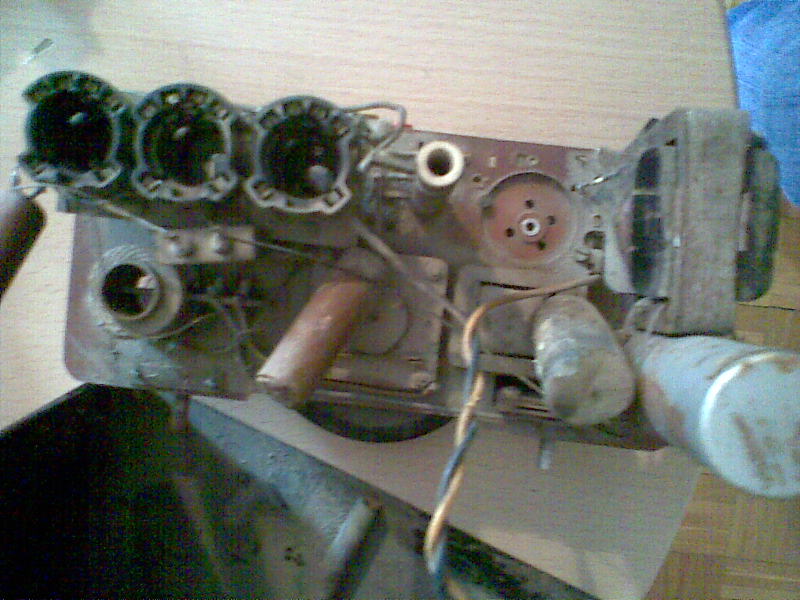

ich habe mir vor kurzer zeit in den Kopf gesetzt ein altes Familienerbstück zu restaurieren, allerdings konnte ich nicht feststellen um welches Volksempfängermodell es sich handelt und somit auch nicht an welchen Schaltplan ich mich orientieren muss. Im Anhang befinden sich Fotos des Innenlebens sowie ein Bild der Röhren. Besonders aufgefallen ist mir der "3fach" Röhrensockel in dem sich allerdings nur 2 Röhren befanden, auf keinem Bild das ich im Netz zum Innenleben von Volksempfängern gefunden habe war so etwas zu sehen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Um welches Volksempfängermodell handelt es sich?
Hallo Matthias!
Das ist ein Umbau aus der Nachkriegszeit, weil die Original - Röhren nicht beschaffbar waren hat man auf spez. Wehrmachtsröhren umgebaut. Die Platte mit den drei Fassungen ist wohl nachträglich von einem ganz anderen Gerät stammend aufgesetzt worden. Gebraucht wurden davon nur zwei Fassungen. Die VE Spezialisten hier im Forum können Dir da bestimmt weiterhelfen. Insgesamt macht das Radio einen stark Reperaturbedürftigen Eindruck, ist aber machbar.
Re: Um welches Volksempfängermodell handelt es sich?
Hallo Matthias,
in diesem Zusammenhang möchte ich dein Interesse auf die speziellen Seiten zum Volksempfänger leiten. Dort findest du viel Wissenswertes und praktische Hilfestellung zur Reparatur unter (2) Reparaturen, artverwandte Themen -> Hinweise zu den einzelnen Modellen.
Re: Um welches Volksempfängermodell handelt es sich?
Hallo Matthias,
das von Dir als "Volksempfänger" bezeichnete Gerät ist tatsächlich der "Deutsche Kleinempfänger DKE". Das Gerät war seit 1938 auf dem Markt.
Dein Gerät ist erheblich verändert und umgebaut worden. Ein Rückbau ist eigentlich nur für einen Menschen mit Detail-Kenntnissen im Bereich Radiotechnik sinnvoll. Wie schätzt Du hier Deine Fähigkeiten ein?
Auf dieser Seite findest Du Informationen zu den Gemeinschaftsempfängern wie Volksempfänger oder DKE:
Re: Um welches Volksempfängermodell handelt es sich?
Vielen Dank für die schnelle Hilfe!
Auf einen Umbau hatte ich auch schon spekuliert, da die Rückwand des Geräts auch arg nach Eigenbau aussieht.
wumpus: Dein Gerät ist erheblich verändert und umgebaut worden. Ein Rückbau ist eigentlich nur für einen Menschen mit Detail-Kenntnissen im Bereich Radiotechnik sinnvoll. Wie schätzt Du hier Deine Fähigkeiten ein?
Ich mache zurzeit eine Ausbildung zum Elektroniker für Geräte und Systeme und interessiere mich auch Privat für Röhrentechnik, daher hatte ich mir eine Reperatur eigentlich schon zugetraut, allerdings wollte ich das Gerät nur wieder Einsatzfähig machen und nicht in den Originalzustand zurückversetzen. Ohne einen konkreten Schaltplan lasse ich dann aber doch vorerst lieber die Finger davon und beschränke mich darauf das Gerät wenigstens zu reinigen. Trotzdem vielen Dank!
Re: Um welches Volksempfängermodell handelt es sich?
Hallo Matthias,
ich würde das Gerät nicht rückbauen, die Spuren bleiben doch sichtbar. Es ist doch kein schlechter Umbau und somit ein Zeugnis der Zeitgeschichte dieses Empfängers. Ich würde den nur schön restaurieren , daß auch die innere Opptik erhalten bleibt und das GHerät dennoch wieder funktioniert.
Viel Erfolg dabei Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
Re: Um welches Volksempfängermodell handelt es sich?
Hallo Matthias,
Bernd spricht mir ein wenig aus der Seele. Solch interessante Umbauten - auch aus der Nachkriegszeit - sind Zeitzeugen der Technik. Sie sind i.d.R. nicht als Serienumbau, sondern als Einzelstücke hergestellt/umgebaut worden. Es gab damals in der Zeit der Not eben nichts oder nichts anderes. So wurden Klimmzüge gemacht, um irgendwie Radiohören zu ermöglichen. Den Leuten mit diesem Ideenreichtum zolle ich noch heute meinen allergrössten Respekt. Das sollten wir, so meine ich, alle tun und die daraus entstandenen "Radiokuriositäten" erhalten.
Dazu wurden vielfach Restbestände von der "Wehrmacht" verwertet, wie z.B. die universell verwendbare Röhre RV12P2000, die in die auf den Bildern gezeigten Topffassungen passen. Dieser Röhrentyp ist noch immer recht gut und zu einem vernünftigen Preis erhältlich, teils sogar als NOS-Ware.
Mit der Unterstützung durch einem versierten Radioamateur oder -techniker aus Deiner näheren Umgebung würde es bestimmt gelingen, die Schaltung zu rekonstruieren und zu dokumentieren. Eine "Originaldokumentation" dürfte sehr schwierig oder gar unmöglich aufzutreiben sein. Starte doch vielleicht in dieser Richtung hier mit einer Anfrage, ob jemand aus Deiner Gegend zur Hilfestellung bereit ist.
Soweit meine (völlig unmassgebliche) Sichtweise.
Freundliche Grüsse, Jürgen rf
