Re: SAQ-Ferrit-RX

Hallo Matu,

auch hier sind Analogrechner mit Röhren im Feuerleitrechner : https://de.wikipedia.org/wiki/Feuerleitger%C3%A4t_RPK-1

Viele Grüße
Bernd

Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
17.06.22 16:34
Hajo

WGF-Nutzer Stufe 3

17.06.22 16:34
Hajo

WGF-Nutzer Stufe 3

Re: SAQ-Ferrit-RX

Bei metallischem Chassis oder einer metallenen Grundplatte, muß die Schirmung nicht unbedingt rund um den Ferrit reichen.

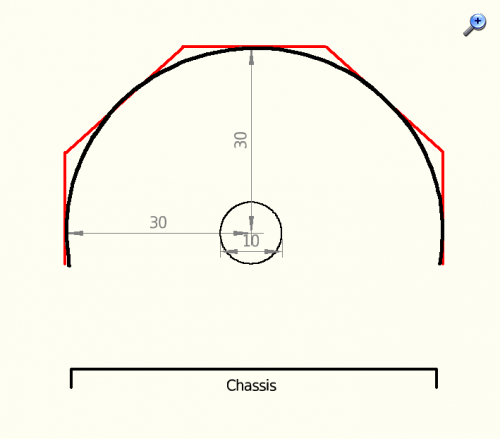

In Ben Peters "Rahmenantennen" W. Herbst Verlag S. 154 ist eine Patentschrift aus 1954 angegeben, deren Maße in etwa in der Skizze zu sehen sind.
Das Schirmblech ist entweder rund oder gekantet ausgeführt.



Gruß in die Runde
Hajo

Datei-Anhänge
Ferrit geschirmt.png Ferrit geschirmt.png (6x)

Mime-Type: image/png, 9 kB

17.06.22 19:44
MB-RADIO

WGF-Premiumnutzer

17.06.22 19:44
MB-RADIO

WGF-Premiumnutzer

Re: SAQ-Ferrit-RX

Das habe ich nie probiert. Aber wenn das Chassis aus Stahlblech ist, würde der geringe Abstand eine magnetische Dämpfung/Verstimmung verursachen. Ist der Abstand zur Spule groß genug, muß nicht mal ein Schlitz im Schirm sein, da die Kopplung Spule/Schirm nur noch ganzgering ist.
