Zitieren:Die Kathode muß ja bei HF-Röhren möglichst induktivitätsarm zum Sockel verlegt werden, bei UHF-Trioden oft über viele parallele Wege
Dann nehmen wir für die höheren KW-Bereiche wohl besser die PCF801 (PCF803: getrennte Katoden. Spanngitter, das Triodensystem ist der E88CC sehr ähnlich.
Zusammen mit der schon angeführten PFL200 (Dekal-Fassung) kommt man auf etwa 25V Heizspannung, das passt wie Faust auf Auge zu einem 2x 24V-Trafo, der dann in Einweg-Gleichrichtung schon 70 Volt Anodenspannung bringt und 130 V in Verdoppler-Schaltung erwarten lässt. (Beide Wicklungen in Serie, Heizungsende auf Masse gelegt.)
…
Gruß Jens
Hi Jens,
hab das heute erst gelesen. PCF803 und auch PFL200 sowie PCL200 kannst du von mir bekommen, wenn da Bedarf sein sollte.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Ja, diese russischen Röhren sind ausgepackt recht hübsch.

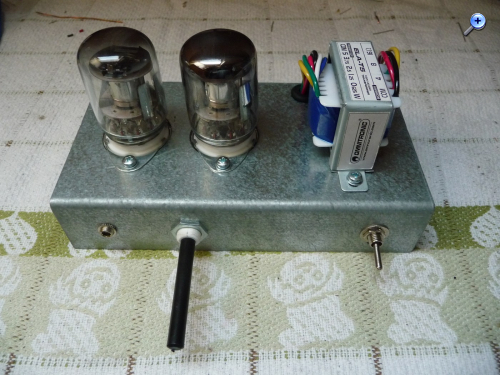

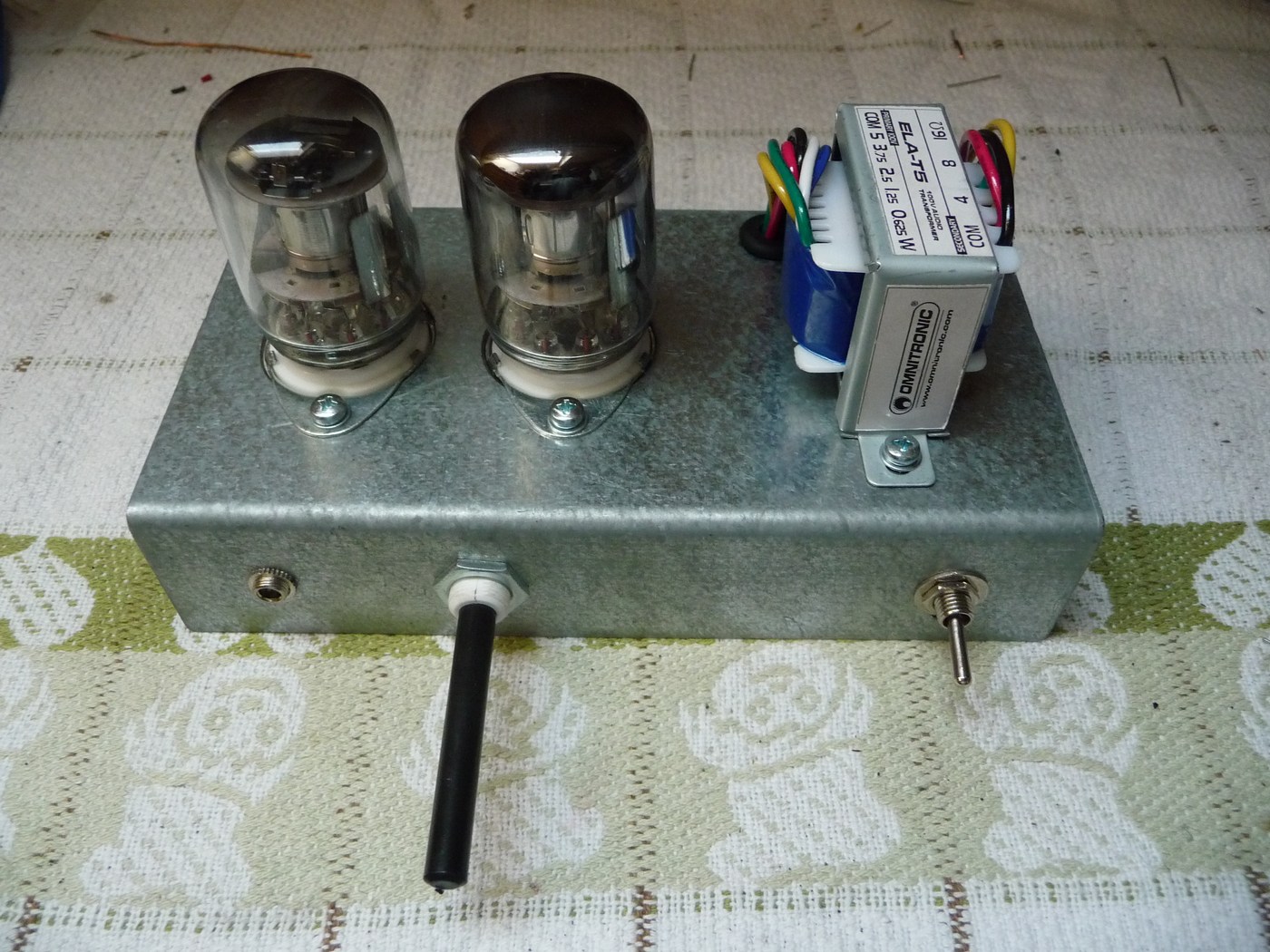

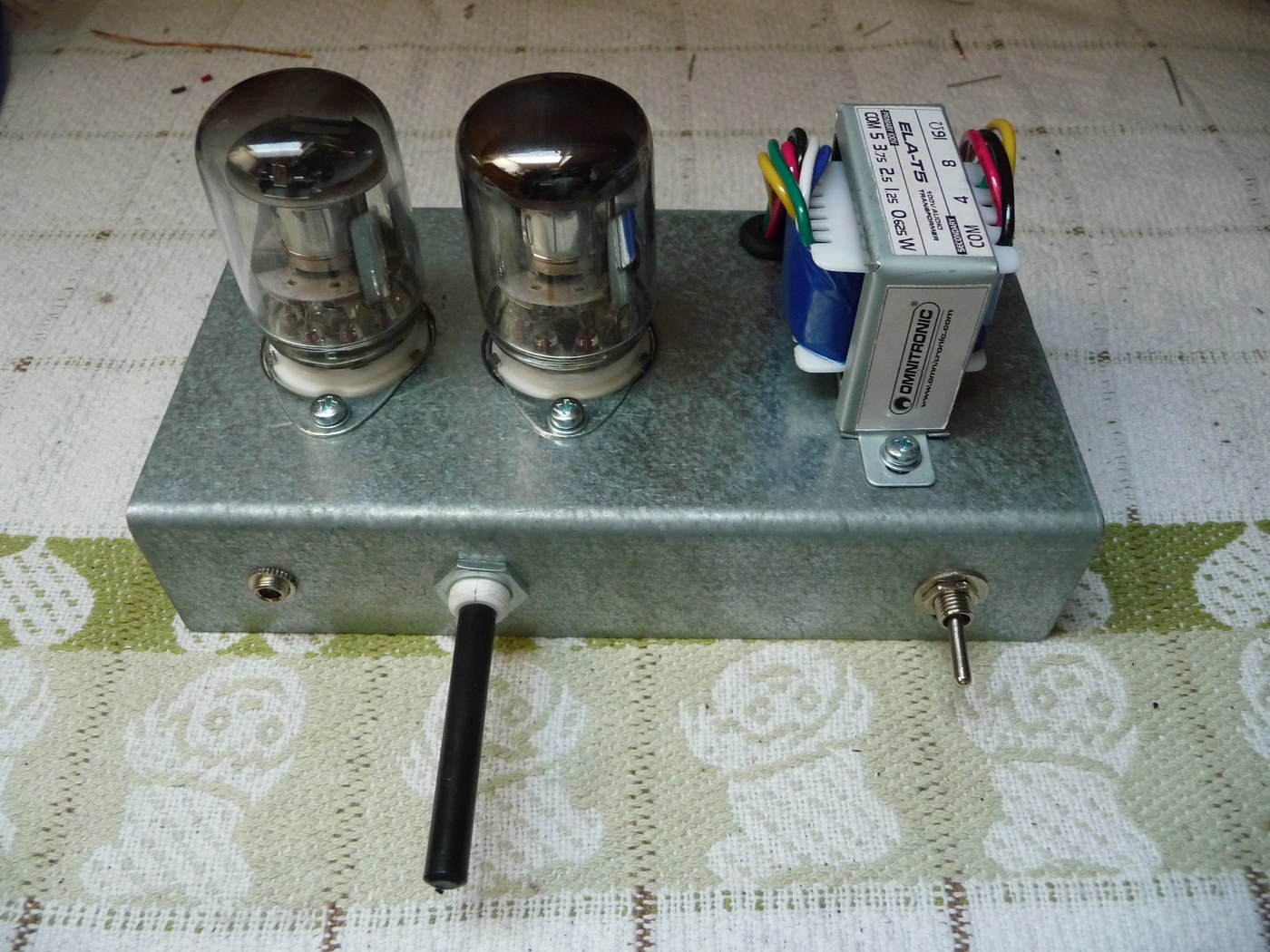

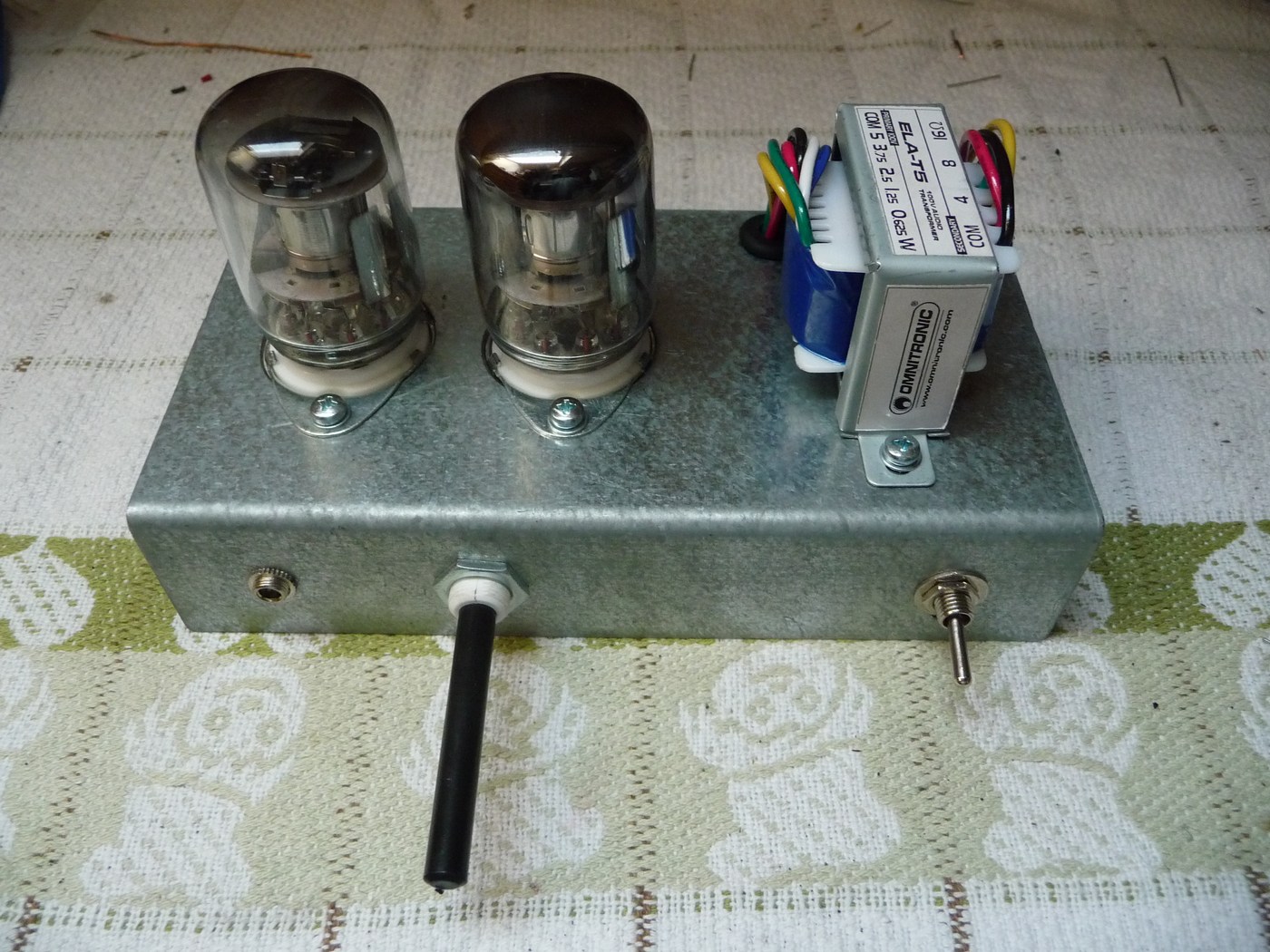

Ich habe vor längerer Zeit mal einen zweistufigen NF-Verstärker mit der 2SH27L gebastelt. Mit dem 100 Volt ELA-Übertrager ist Zimmerlautstärke mit einem guten Lautsprecher möglich.
Auch ein 0-V-2 mit diesen Röhren liegt noch in einer Schachtel. Den müsste ich mal wieder reaktivieren…
Viele Grüße, Axel
